地震救援队建筑基本知识教学PPT.ppt

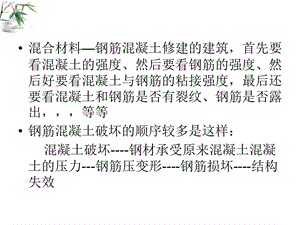

,混合材料钢筋混凝土修建的建筑，首先要看混凝土的强度、然后要看钢筋的强度、然后好要看混凝土与钢筋的粘接强度，最后还要看混凝土和钢筋是否有裂纹、钢筋是否露出，等等钢筋混凝土破坏的顺序较多是这样：混凝土破坏-钢材承受原来混凝土混凝土的压力-钢筋压变形-钢筋损坏-结构失效,集集镇 集集国中,磚牆邊柱剪力破壞,窗邊柱短柱剪力破壞,集集镇 集集国小,短柱剪力破壞,集集镇 集集国中,窗邊柱短柱剪力效應,埔里 南光国小,短柱剪力破壞,延和国中,樓層崩塌,鱼池乡 头社国小,柱梁节点箍筋爆裂,窗邊柱短柱剪力效應,梁柱節點破壞,集集镇 永昌国小,一樓柱毀壞校舍崩塌,建筑构造基本知识,建筑构造的基本组成 基础 墙和柱 楼地层 楼梯 屋顶 门窗,建筑的主体结构,建筑的主体骨架是建筑最重要的部分建筑的主体骨架的坚实程度决定了建筑会不会发生整体性垮塌所以判断一个建筑是不是结实，首先看其主体骨架的类型、选材和修建质量等建筑除主体骨架以外，还有很多其他的部分，这部分可以有划分空间、装饰空间、防水防火、保温隔热、立面装饰等其他功能，地震中这些部分若发生破坏一般不至于造成整体建筑的垮塌，但还是可能造成人员伤亡，只是这种伤亡一般是局部的。,建筑的构造类型-两种基本类型,墙体承重结构：先修筑墙体，然后由墙体来支撑楼板或屋顶。这时候墙体要承受楼板或屋顶重量，所以称为承重墙。这种建筑的墙体既要承受楼板重量，还要起到遮风避雨保温隔热和美观的作用（围护作用），它的墙体的多功能的,一.墙体承重结构类,墙体承重结构：楼板和屋顶是由墙体支撑的，墙体是最重要的支撑结构，墙体的结实程度决定建筑的结实程度 一般使用时主要荷载是垂直力，大多墙体都是满足要求的，但地震是横向力，而且是动荷载，受力情况不同，有些就有可能承受不了 砖、土、石砌筑的墙体-抗震性差 钢筋混凝土墙体-抗震性很强 钢或木的密集柱群等组成的墙体-抗震性强,救援的时候，对这种类型的建筑，主要要看其墙体是否破坏，墙体如果发生破坏，其垮塌的可能性就较大。需要破拆的时候也要注意不要破坏了墙体的稳定性和整体性，以保证安全。,建筑的构造类型-两种基本类型,框架结构：先修筑柱、梁框架，然后由这个框架来承受楼板重量这时候墙体是不承受楼板或屋顶的重量的墙体只是遮风避雨保温隔热（围护作用）和美观的作用所以叫做非承重墙体,二.框架承重结构类,框架承重结构：楼板和屋顶是由柱和梁支撑的，柱和梁是主要的支撑结构，而墙体只要起到分割空间和保温隔热等作用。这时候柱、梁的结实程度决定建筑的结实程度，只要柱、梁体系不受到破坏，建筑就不会发生整体性垮塌 砖柱或石柱木屋架体系-抗震性差 钢筋混凝土框架-抗震性好 钢框架体系-抗震性很好 木框架体系-抗震性好,框架承重结构,框架承重结构：这种建筑的空架子一般较轻，所以发生灾难性破坏的可能性较低，但有时候是使用了较重的墙体、楼板或上部荷载较大的时候，反而加重了破坏的可能性 这时候墙体是不承受楼板重量的，一般是用强度较低的砖砌筑，或者其他方法来修建墙体（后面介绍），一般这种墙体易于发生破坏，但即使墙体发生破坏，不会发生整个建筑的破坏，所以危险性不大，不过墙体本身的垮塌也可能砸伤人，也要引起关注,框架结构本身也会垮塌,下面介绍一些常见的具体结构体系,砖混结构体系,砖混结构是一种墙体承重结构先修筑墙体，再修筑楼板（放上一些预制的楼板或现浇一块整体的楼板）楼板的重量，加上上部墙体的重量，都会压在墙体上，所以墙体必须十分结实 这种建筑的墙体尤其重要，一旦发生破坏，就非常危险，因为一旦墙体垮塌，楼板就掉下来了！,砖混结构,为了使得这种建筑的墙体足够结实，通常应该由钢筋混凝土圈梁+构造柱加固来进行加固圈粱：砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。常用尺寸是：与墙体同厚，高度为180或240构造柱：在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。严格按照规范建造的砖混结构是具有一定的抗震性的,砖混结构,国外叫“限制性砌体结构”-由钢筋混凝土对砖墙体系加固形成,圈梁,构造柱,砖混结构先砌筑墙体再浇筑构造柱和圈梁,构造柱还未浇筑,圈梁,砖混结构中墙体是重要的支撑构件，一定要上下对齐,砖混结构一般常用于建造4-7层以下住宅（据不同设防烈度要求）,混合,砖混结构,砖混结构的建筑，一旦墙体发生破坏，都非常危险，因为楼板随时可能砸下来，所以如果一定需要进去救援，必须非常非常小心！首先看墙体厚度，承重墙至少200左右 其次看砂浆，必须是由具有一定强度的水泥砂浆砌筑 再次看砌筑质量，砌筑必须横平竖直、灰浆饱满然后要看构造柱和圈梁，尤其是其交接处，如果发生钢筋外露、变形，就危险,这栋砖混结构的建筑，墙体和构造柱都破坏严重，已经十分危险,各种不合格砖混结构在全国农村大量存在是每次地震伤亡最大的问题！（连一个5级地震都可能震倒上万间房！）,不设圈梁不设构造柱墙体厚度不够砂浆不合格砌筑体不合格,砖木结构体系,砖墙木屋顶体系,主要是指由砖墙来承受木制坡屋顶的一种结构，是农村中民宅用得最多的一种住宅形式。原则上下面的墙体应该按照正规的砖混结构来做，就是需要设置圈梁和构造柱，山墙上方还要有爬山梁，然后才能做木檩瓦屋面,做现浇混凝土卧梁,山墙,爬山梁,冷摊瓦无屋面板的情况,有木望板的情况,檩条,木望板,干铺卷材,顺水条,挂瓦条,块瓦,各种不合格砖木结构,
