    城市污水处理工程实践.ppt

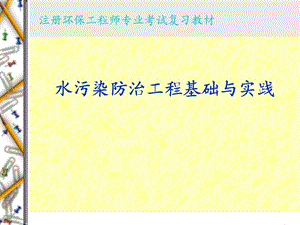

    注册环保工程师专业考试复习教材,水污染防治工程基础与实践,第3章 城市污水处理工程实践,城市污水按其来源的不同,可分为生活污水、工业废水和降水三类。生活污水人们日常生活中用过的水。生活污水中的主要污染物有蛋白质、脂肪、碳水化合物、尿素和氨氮、合成洗涤剂以及在粪便中出现的病原微生物等。工业废水在工业生产中排出的废水。按其所含污染物成分分类,如酸性废水、碱性废水、含氰废水、含汞废水、含酚废水、含油废水等。降水大气降水,包括液态降水(如雨、露)和固态降水(如雪、冰雹、霜等)。,3.1 污水收集与提升,1 排水体制的类型及选择 按城市污水的不同排放方式,排水体制一般分为合流制和分流制两种。1)排水体制的类型 分流制排水系统 根据雨水管渠系统的完整性,分流制排水系统又可分为完全分流制和不完全分流制两种排水系统,3.1 污水收集与提升,3.1 污水收集与提升,合流制排水系统 合流制排水系统是合用一个管渠系统,将雨、污水(包括生活污水、工业废水)排除。工业企业内部的排水系统 由于工业废水的成分和性质很复杂,在工业企业中,一般采用分流制排水系统。工厂内废水宜采用分质分流、清污分流等多种管道系统来分别排除不同性质的废水。,3.1 污水收集与提升,2)排水系统的组成与布置形式 城市污水排水系统的主要组成 城市污水排水系统由室内污水管道系统、室外排水管道系统、污水泵站、污水处理厂和出水口组成。工业企业内部废水排水系统的主要组成 车间内部的设备和排水管道系统、厂区排水管道系统、污水泵站及压力管道、废水处理站。,3.1 污水收集与提升,雨水排水系统的主要组成 建筑物的雨水管道系统;居住小区或工厂的雨水管渠系统;街道雨水管渠系统;雨水泵站;排洪沟;出水口。城市排水系统的布置形式 平面布置形式:城市排水系统的平面布置形式可分为:正交式;截流式;平行式;分区布置形式和辐射状分散式布置。高程布置:排水管网的高程布置应根据城市的竖向规划,由控制点、最小埋深、最大埋深、泵站和跌水等条件确定。,3.1 污水收集与提升,3)排水体制的选择 合流制排水系统,对于降水量较少的干旱地区和汇水面积较小的村镇排水较为适用。但是由于合流管渠平时输送的旱季污水量和雨季输送的合流污水量相差悬殊,因此,合流管渠容易产生沉积。分流制排水系统,可以为系统终端的分质处置提供条件。因此,对于充分利用水资源来说,是比较理想的排水体制。,3.1 污水收集与提升,在选择和确定排水系统体制时,工程建设的总投资和初期投资费用以及维护管理费用,通常是重要的影响因素,但保护环境应该是选择排水体制首先要考虑的问题。排水系统体制的选择应根据当地条件,通过技术经济比较确定。选择排水体制需考虑以下主要因素:环境保护要求 工程经济造价 维护管理费用,3.1 污水收集与提升,2 污水管网水力计算及工程设计 1)污水管道设计方案的确定设计资料的调查与收集 与设计任务有关的基础资料 关于自然条件方面的资料 有关工程情况的资料,3.1 污水收集与提升,设计方案的确定 在方案设计中主要考虑的关键问题是:排水体制的选择 污水的分散与集中处理以及污水处理的程度 污水管道走向和污水厂位置 污水管道与其他管线的交叉矛盾。,3.1 污水收集与提升,2)污水管网水力计算 污水设计流量的计算:污水量设计标准 污水量变化系数 污水量计算公式 污水量计算实例,3.1 污水收集与提升,污水管道的水力计算:水力计算基本公式 水力计算设计数据 管道的埋设深度和覆土厚度 污水管道水力计算的方法,3.1 污水收集与提升,3)污水管道的设计 污水管道系统的平面布置:污水干管和主干管平面布置的一般原则街区内污水支管的平面布置 污水管道控制点标高和污水泵站设置地点:控制点标高的确定 污水泵站的设置地点,3.1 污水收集与提升,设计管段及设计流量的确定:设计管段的划分 设计管段的设计流量 污水管道的衔接:管段在衔接时应遵循的原则 管道衔接方式,3.1 污水收集与提升,污水管道在街道上的设置位置:排水管道在街道上布置的一般要求污水管道与给水管道的关系污水管道距房屋的距离地下管线布置的一般原则管线交叉的处理方式 污水管道与其他地下管线的最小净距,3.1 污水收集与提升,污水管道的设计计算步骤:排水系统总平面设计 干、支管线的平面设计 确定设计标准 确定设计流量 进行水力计算 绘制管道平面图和纵剖面图,3.1 污水收集与提升,3 污水泵站及污泥泵站的工程设计污水泵站的工程设计 污水泵站的特点 泵房的设计内容及一般规定 泵房的形式、常用引水设备、格栅、集水池、机器间、泵站仪表及计量设备、泵站的自动控制 选泵 常用水泵的种类、轴功率的计算、水泵工作的特性曲线、管路的特性曲线 水泵全扬程计算,3.1 污水收集与提升,2)污泥泵站的工程设计 污泥泵站的特点及一般规定 污泥泵站的特点是提升的介质为粘稠度比污水大的污泥。污泥泵站的设计要点 集泥池容积计算、选泵,3.2 污水处理厂总体设计,污水处理厂设计原则:首先必须确保处理后污水符合水质要求;采用的各项设计参数必须可靠;应做到经济合理、力求技术先进、安全运行;必须注意近远期结合;注意环境保护、绿化和美观。,3.2 污水处理厂总体设计,1)污水处理厂设计水量的确定 居民生活污水量定额 生活污水量的大小取决于生活用水量,人们在日常生活中,绝大多数用过的水都成为污水流入污水管道。综合生活污水水量定额 生活污水量的计算 生活污水量,通常采用的计算方法是定额计算法。,3.2 污水处理厂总体设计,2)工业废水水量的确定 3)污水厂设计水量的确定 平均日流量(m3/d)最大日最大时流量(m3/h)或(L/s)降雨时的设计流量(m3/d)或(L/s)最大日平均时流量(m3/h),3.2 污水处理厂总体设计,2 污水处理厂处理工艺的选择和厂址确定 污水处理厂处理工艺的选择 处理工艺选定应考虑的因素 污水处理程度 工程造价与运行费用 污水量和水质变化情况 当地的其他条件,3.2 污水处理厂总体设计,城市污水处理的基本工艺表3-1 污水分级处理的主要方法及作用,3.2 污水处理厂总体设计,2)污水处理厂厂址确定 位于城镇水体的下游;在城镇夏季最小频率风向的上风向侧;有良好的工程地质条件;少拆迁、少占农田,有一定的卫生防护距离;有扩建的可能;便于污水、污泥的排放和利用;厂区地形不受水淹,有良好的排水条件;有方便的交通、运输和水电条件。,3.2 污水处理厂总体设计,3 污水处理厂平面布置原则及竖向设计污水处理厂平面布置原则 总图布置 处理单元构筑物的平面布置 管、渠的平面布置 污泥处理构筑物的布置 辅助建筑物的布置 厂区道路的布置,3.2 污水处理厂总体设计,2)污水处理厂竖向设计 处理水在常年绝大多数时间里能自流排入水体;各处理构筑物和联接管渠的水头损失要仔细计算。考虑最大时流量、雨天流量和事故时流量的增加。并留有一定余地;考虑规模发展水量增加的预留水头;处理构筑物间避免跌水等浪费水头的现象;在仔细计算并留有余地的前提下,全程水头损失及原污水提升泵站的全扬程都应力求缩小。,3.2 污水处理厂总体设计,4 污水处理厂水力流程设计原则和方法 水力流程设计原则及规定 考虑远期发展,水量增加的预留水头。避免处理构筑物之间跌水等浪费水头的现象,充分利用地形高差,实现自流。在计算并留有余量的前提下,力求缩小全程水头损失及提升泵站的流程,以降低运行费用。需要排放的处理水,常年大多数时间里能够自流排放水体。,3.2 污水处理厂总体设计,2)水力流程设计计算 处理构筑物的水头损失计算 格栅水头损失计算、集水槽水头损失计算、处理构筑物集、配水渠道的水头损失计算。连接管渠的水头损失计算 沿程水头损失计算、局部水头损失计算、连接管渠的设计规定 计量设备的水头损失计算,3.3 处理工艺与构(建)筑物设计,生活污水是城市污水的主要组成部分,其主要污染物是耗氧性有机污染物、颗粒和胶体性悬浮物以及营养性污染物。重要的污染指标是:BOD5,CODcr,SS,氨氮,总磷等。其它排入城市下水道的污水应满足污水排入城市下水道水质标准(CJ3082-1999)的规定,生物处理构筑物的进水中有害物质不得超过规定的容许浓度。,3.3 处理工艺与构(建)筑物设计,1 污水处理工艺流程及污水处理程度的确定 污水处理工艺流程 污水设计水质 城市污水处理工艺流程 2)污水处理程度确定的原则和方法 确定污水处理程度的原则 根据受纳水体的稀释自净能力、根据城市污水工艺技术来确定、根据国家规定和地方的要求确定 城市污水处理程度计算式,3.3 处理工艺与构(建)筑物设计,2 污水一级处理工艺及构筑物设计格栅 格栅的作用及设置 设计运行工艺参数 栅前流速、过栅流速、过栅水头损失、栅渣量。格栅的设计计算 设计内容、计算公式及计算简图,3.3 处理工艺与构(建)筑物设计,2)沉砂池 作用与设计规定 沉砂池的功能及种类:去除污水中比重较大的无机颗粒,主要包括无机性的砂粒、砾石和少量较重的有机物质。沉砂池的种类:按流态分为平流沉砂池、竖流沉砂池、旋流式沉砂池等。一般规定:沉砂池的格数不应少于2个,并应接并联系列设计。,3.3 处理工艺与构(建)筑物设计,沉砂池的设计参数及方法 平流沉砂池、曝气沉砂池、旋流式沉砂池 设计参数 设计内容 计算公式参见给排水设计手册 设计例题,3.3 处理工艺与构(建)筑物设计,3)沉淀池 沉淀池的种类及特性比较 沉淀池主要去除悬浮于污水中的可沉淀的固体物质。初次沉淀池的作用是对污水中的以无机物为主体的比重大的固体悬浮物进行沉淀分离。二次沉淀池的作用是对污水中的以微生物为主体的生物固体悬浮物进行沉淀分离。沉淀池的种类按其水流方向分,有平流式、竖流式、辐流式3种形式。每种沉淀池均包含五个区,即进水区、沉淀区、缓冲区、污泥区和出水区。,3.3 处理工艺与构(建)筑物设计,设计参数及一般规定 设计流量 沉淀池的设计参数 沉淀池的一般规定 沉淀池的设计要点 平流式沉淀池、竖流式沉淀池、辐流式沉淀池 设计参数 计算公式参见给排水设计手册 设计例题,3.3 处理工艺与构(建)筑物设计,3 污水二级处理工艺及构筑物设计1)普通活性污泥法处理单元的设计 普通活性污泥法的工艺组成和基本工艺参数 普通活性污泥法亦称传统活性污泥法,其系统主要由曝气池、曝气系统、二沉池、污泥回流系统和剩余污泥排放系统组成。,3.3 处理工艺与构(建)筑物设计,普通活性污泥法的设计内容及基本计算公式 普通活性污泥法设计计算内容:处理效率 曝气池容积 污泥产量 曝气池需氧量 设计例题,表3-2 污水分级处理的主要方法及作用,3.3 处理工艺与构(建)筑物设计,设计例题 计算污水处理效率 曝气池的计算 剩余污泥的计算 鼓风曝气供气量的计算,3.3 处理工艺与构(建)筑物设计,2)氧化沟工艺处理单元的设计 工艺流程及工艺特点 氧化沟是活性污泥法的一种特殊形式。氧化沟的水力停留时间较活性污泥法长,可达1030h。污泥龄一般2030d,有机负荷很低。氧化沟的基建费用和运行费用,比常规活性污泥法低40%60%和30%50%。具有出水水质好、耐冲击负荷、运行稳定的特点,并可脱氮除磷。,3.3 处理工艺与构(建)筑物设计,氧化沟的设计要点及设计参数 设计要点:氧化沟采用的形式、污泥龄(ts)、充氧的曝气设备与水深、需氧量计算 设计参数 计算公式,3.3 处理工艺与构(建)筑物设计,设计例题 确定设计参数 计算氧化沟总容积 剩余污泥量计算 校核 最大需氧量计算 澄清区沉淀池出水堰设计,3.3 处理工艺与构(建)筑物设计,3)间歇式活性污泥法(SBR)工艺处理单元的设计 工艺流程及形式分类 SBR的工作过程:进水、曝气和反应、沉淀、待机(闲置)SBR形式的分类:按进水方式分类、按有机负荷分类、其他方式,3.3 处理工艺与构(建)筑物设计,SBR活性污泥法的设计要点与设计参数 设计要点 设计参数 设计内容和计算公式 设计例题 采用参数 反应池运行周期各工序时间计算 反应池容积计算 需氧量计算 曝气装置 排水装置,3.3 处理工艺与构(建)筑物设计,4)AB法工艺处理单元的设计 工艺流程 AB工艺系吸附生物降解工艺,属超高负荷活性污泥法,该工艺不设初沉池,由A、B两段组成:A段为吸附段,该段曝气池具有很高的有机负荷;B段为生物氧化段,B段曝气池在低负荷率下工作。AB法与传统的生物处理法相比,在处理效率、运行稳定性、工程的投资和运行费用方面均具有明显的优势。,3.3 处理工艺与构(建)筑物设计,AB法设计要点及设计参数 设计要点 设计参数 计算公式 设计计算例题 处理效率 曝气池容积计算 曝气时间 剩余污泥量 污泥龄 需氧量 沉淀池主要参数设计,3.3 处理工艺与构(建)筑物设计,5)生物脱氮除磷工艺处理单元的设计 缺氧-好氧生物脱氮工艺(A1/O工艺)处理单元的设计 A1/O工艺流程:A1/O生物脱氮工艺的特点是将脱氮池设置在去除碳过程的前部,使脱氮过程一方面能直接利用进水中的有机碳源,而省去外加碳源;另一方面则通过曝气池混合液的回流,使其中的NO3-在脱氮池内进行反硝化,使氮得以去除。设计方法:A1/O工艺设计要点及设计参数:,3.3 处理工艺与构(建)筑物设计,厌氧好氧生物除磷工艺(A2/O工艺)处理单元的设计 A2/O除磷工艺流程:A2/O工艺由前段厌氧池和后段好氧池串联组成 A2/O法的设计要点及设计参数,3.3 处理工艺与构(建)筑物设计,同时脱氮除磷工艺(A2/O工艺)处理单元的设计 厌氧-缺氧-好氧生物脱氮除磷工艺的简称,该工艺同时具有脱氮除磷的功能。该工艺的特点是在厌氧-好氧除磷工艺(A2/O)中加一缺氧池,将好氧池流出的一部分混合液回流至缺氧池前端,以达到硝化脱氮的目的。A2/O工艺设计要点及设计参数 设计例题,3.3 处理工艺与构(建)筑物设计,6)生物滤池工艺处理单元的设计 普通生物滤池 构造 设计参数 计算公式 固定式喷嘴布水系统设计要点,3.3 处理工艺与构(建)筑物设计,高负荷生物滤池 构造 设计参数 计算公式 设计例题,3.3 处理工艺与构(建)筑物设计,7)二沉池的设计 二沉池的表面积设计 设计要点 计算公式 二沉池的高度设计,3.3 处理工艺与构(建)筑物设计,4 污水深度处理的基本工艺、处理技术及 设计要点 深度处理的主要内容是:去除处理水中残存的悬浮物、脱色、除臭,使水进一步澄清;降低BOD、COD、TOC等指标,使处理水水质进一步稳定;脱氮、除磷,消除能够导致水体富营养化的因素;去除水中的有毒、有害物质等。,3.3 处理工艺与构(建)筑物设计,深度处理后的污水能够达到:排放入具有较高经济价值水体及缓流水体在内的任何水体,补充地面水源;回用于农田灌溉、市政杂用,如浇灌城市绿地、冲洗街道、车辆、补充景观用水等;居民小区中水回用于冲洗厕所;作为冷却水和工艺用水的补充用水,回用于工业企业。,3.3 处理工艺与构(建)筑物设计,城市污水深度处理的基本工艺流程 格栅沉砂池初沉池生物处理工艺二沉地滤池杀菌贮水池。格栅沉砂池初沉池生物处理工艺二沉地混凝沉淀滤池杀菌贮水池。格栅沉砂池初沉池生物处理工艺二沉池生物膜法处理设备沉淀池滤池杀菌贮水池。格栅沉砂池初沉池生物处理工艺二沉池混凝沉淀滤池活性炭吸附杀菌贮水池。格栅沉砂池初沉池生物处理工艺二沉池生物膜法处理设备滤池臭氧活性炭吸附杀菌贮水池。格栅沉砂池初沉池生物处理工艺二沉池膜分离法杀菌贮水池。,3.3 处理工艺与构(建)筑物设计,2)城市污水深度处理的技术及设计要点 进行深度处理的主要技术 表3-3 深度处理的目的、去除对象和所采用的主要处理技术,3.3 处理工艺与构(建)筑物设计,悬浮物的去除技术及设计要点 混凝沉淀 过滤技术 溶解性有机物的去除技术及设计要点 活性炭吸附 臭氧氧化处理的设计参数 溶解性无机盐类的去除技术及设计要点 反渗透及设计参数 电渗析及设计要点 离子交换及设计要点 污水的常用消毒方法,3.3 处理工艺与构(建)筑物设计,5 污泥处理工艺流程及主要设计内容 在城市二级污水处理厂中,污泥的来源主要是初沉池和二沉池。初沉池污泥中固体成分有两部分:有机固体和无机固体,其含水率一般在95%-97%之间。二沉池污泥中固体成分主要为有机生物体,其含水率一般在99.2%-99.6%之间。污泥含水率高,体积大,不便运输;同时,污泥中还会有大量易腐化发臭的有机物,以及毒害物质(如寄生虫卵、病原微生物、重金属离子等),所以需经过有效的处理。,3.3 处理工艺与构(建)筑物设计,污泥处理工艺类型及工艺流程 污泥处理工艺的类型 污泥浓缩:采用的方法为浓缩,当污泥含水率从97.5%降低到95%时,其体积可减少一半。污泥消化:污泥稳定采用的工艺为消化工艺,其又分为好氧消化和厌氧消化。污泥机械脱水:常见的污泥脱水机械有:折带式真空转鼓过滤机、自动板框压滤机、滚压带式压滤机、离心脱水机。,3.3 处理工艺与构(建)筑物设计,污泥处理的工艺流程 生污泥浓缩自然干化堆肥农田 生污泥浓缩机械脱水最终处置 生污泥浓缩消化机械脱水最终处置 生污泥浓缩消化机械脱水干燥焚烧最终处置,3.3 处理工艺与构(建)筑物设计,污泥处理工艺的主要设计内容 一般污泥总量应是初沉池污泥量与二沉池剩余污泥量之和。初沉池污泥量确定与计算 二沉池污泥量(即剩余污泥量)确定与计算 总污泥量确定,3.3 处理工艺与构(建)筑物设计,6 污泥处理工艺与构筑物设计1)污泥浓缩 污泥浓缩的方法有:重力浓缩和气浮浓缩、机械浓缩三种。重力浓缩 常用重力浓缩池的形式 重力浓缩池的设计要点及参数 重力浓缩池的设计内容 设计例题,3.3 处理工艺与构(建)筑物设计,气浮浓缩池 气浮浓缩能把含水率99.5%的活性活性污泥浓缩到94%-96%。适用于处理活性污泥和生物膜等较轻的污泥。,3.3 处理工艺与构(建)筑物设计,2)污泥厌氧消化 在无氧条件下,由兼性菌和专性厌氧菌降解污泥中的有机物,使之产生CO2和CH4气等,使污泥得到稳定。污泥厌氧消化工艺种类 一级消化工艺 二级消化工艺 二相厌氧消化工艺,3.3 处理工艺与构(建)筑物设计,厌氧消化池的构造 消化池的基本池形有圆形和蛋形两种 设计规定及参数 温度与投配率、搅拌与混合、污泥浓度、C/N比、pH与碱度、有毒物质、污泥的投配方式 厌氧消化池的设计 池体设计 设计例题,3.3 处理工艺与构(建)筑物设计,3)污泥脱水 污泥的机械脱水 预处理:预处理的目的在于改善污泥的脱水性能,提高机械脱水效果与能力,最常用的是化学调理法。常用污泥脱水机械的选择:常用的脱水机械有四种:真空转鼓过滤机、板框压滤机、离心脱水机、带式压滤机。,3.3 处理工艺与构(建)筑物设计,污泥的干化 污泥干化的构造 污泥干化场的设计要素 干化场设计的主要内容,3.4污水及污泥处理常用仪表与过程控制系统,1 污水及污泥处理流程中的计量和监测仪表1)概述 安装仪表设备的目的 设计与安装仪表设备的要点 进行技术经济分析 考察仪表设备的可靠性与稳定性 了解仪表的功能与特性 注意处理系统的分阶段施工或变更的情况 充分考虑处理系统自动控制的发展,3.4污水及污泥处理常用仪表与过程控制系统,2)污水处理厂的检测项目与取样 检测项目 流量与其它有关量 污水与污泥的质 检测的取样 取样方法 取样位置,3.4污水及污泥处理常用仪表与过程控制系统,3)检测仪表的选择 检测的目的 检测的环境条件 检测精度、重现性与响应性 维护管理 检测对象的特殊性 各种信号的特征 检测范围,3.4污水及污泥处理常用仪表与过程控制系统,4)污水处理厂常用的检测方法与仪表设备 流量的检测方法与设备 堰板式流量计、水槽式流量计 污泥浓度的检测方法与仪表 曝气池混合液浓度的检测、污泥浓度检测仪 污泥界面的检测方法与仪表 有机物的检测方法与仪表 检测信号的变换方法 信号的接收及其仪表 仪表设备的设置,3.4污水及污泥处理常用仪表与过程控制系统,2 污水及污泥处理流程中主要控制回程的选择和设计要点 1)污水预处理设施 进水闸门 格栅式除污机 除砂机 2)初沉池 刮泥机 排泥泵,3.4污水及污泥处理常用仪表与过程控制系统,3)曝气池 供气量的控制 定供气量控制、与进水量成比例控制、定DO浓度控制、最优供气量控制 回流污泥量控制 定回流污泥量控制、与进水量成比例控制、定MLSS浓度控制、定F/M控制,3.4污水及污泥处理常用仪表与过程控制系统,4)二沉池 定污泥排放量控制 间歇定时排泥控制 定污泥龄控制 随机排泥控制5)接触池 6)污泥浓缩池,3.4污水及污泥处理常用仪表与过程控制系统,7)厌氧消化池 污泥投配与排出的控制 搅拌控制 温度控制 8)污泥调理过程 药品溶解控制 投药量控制 9)脱水机 真空过滤机 压滤机,3.4污水及污泥处理常用仪表与过程控制系统,3 污水处理厂计算机控制系统的设计要点1)计算机控制系统的分类 分布式控制系统 PLC控制系统 2)计算机控制系统的设计 了解系统的目的和作用 掌握系统的结构与组成 保证系统的设置条件 做好系统的设备选型,3.5 污水及污泥处理常用设备,1 污水处理常用设备1)格栅除污机 移动式格栅除污机 针齿条式格栅除污机 高链式自动格栅除污机 弧形格栅除污机 钢绳式格栅除污机 背耙式格栅除污机 台阶式格栅除污机 耙齿链回转式格栅除污机 其它形式的格栅除污机,3.5 污水及污泥处理常用设备,2)除砂与砂水分离设备 除砂设备 砂水分离设备 水力旋流器、螺旋洗砂机、无水力旋流器的螺旋洗砂机、其它形式的除砂、洗砂机3)表面曝气设备 转刷曝气机 转盘(碟)曝气机 立式表面曝气机,3.5 污水及污泥处理常用设备,4)滗水器 虹吸式滗水器 自力(浮力)式滗水器 机械式滗水器,3.5 污水及污泥处理常用设备,2 污泥处理常用设备1)刮泥机 链条式刮泥机 桁车式刮泥机 回转式刮泥机 2)吸泥机 桁车式吸泥机 回转式吸泥机,3.5 污水及污泥处理常用设备,3)浓缩机 回转式浓缩机 机械浓缩机4)污泥脱水机 带式压滤脱水机 离心脱水机 板框压滤脱水机,3.5 污水及污泥处理常用设备,3 污水及污泥处理常用设备选型的要点 1)一般原则 工艺决定设备 保证高的能量效率 操作简单、方便 其他因素 2)特殊原则 格栅除污机 除砂与砂水分离设备 刮泥机、吸泥机和浓缩机 污泥脱水机,3.5 污水及污泥处理常用设备,4 污水及污泥处理常用设备材质的选择及防腐处理 1)一般原则 设备的水下部分(或腐蚀严重的部位)尽量采用 不锈钢或塑料以防腐,水上部分可采用铝合金或 高强度低合金钢。不锈钢也需要表面防腐,在氯离子含量高的情况 下不锈钢的腐蚀尤其严重。防腐处理不仅需要高质量的防腐漆,而且需要做 好金属材料表面除污。,3.5 污水及污泥处理常用设备,2)特殊原则 格栅除污机 链条刮板式刮泥机 桁车式设备,3.6 污水及污泥处理常用药剂,1 污水混凝沉淀所用药剂 1)混凝剂与絮凝剂的定义 2)混凝剂与絮凝剂的种类与性能3)选择要点 选择混凝剂时应考虑以下四方面:通过试验确定出适合本厂水质的混凝剂种类。该种混凝剂操作使用是否方便。该种混凝剂当地是否生产,质量是否可靠。采用该种混凝剂在经济上是否合理。,3.6 污水及污泥处理常用药剂,2 污水消毒药剂1)药剂种类 氯气 二氧化氯 漂白粉 次氯酸钠 氯胺 臭氧 2)选择要点,3.6 污水及污泥处理常用药剂,3 污泥处理所用药剂 1)污泥调理概述 一般认为,只有当污泥的比阻R小于4.01013m/kg或毛细吸水时间CST小于20s时,才适合进行机械脱水。,3.6 污水及污泥处理常用药剂,3 污泥处理所用药剂 2)药剂的种类与性能3)选择要点 三氯化铁与阳离子聚丙烯酰胺组合,先加三氯化 铁,再加聚丙烯酰胺。三氯化铁与弱阳离子聚丙烯酰胺组合,先加三氯 化铁,再加后者。聚合氯化铝与弱阳离子聚丙烯酰胺组合。,3.6 污水及污泥处理常用药剂,石灰与阳离子聚丙烯酰胺组合使用。聚合氯化铝与三氯化铁或硫酸铝组合。阳离子聚丙烯酰胺与助凝剂。阳离子型和阴离子型聚丙烯酰胺共用。,
