基坑工程施工专题教学课件PPT.ppt

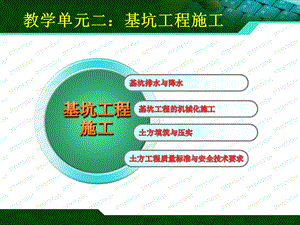

教学单元二：基坑工程施工,基坑排水与降水,基坑工程的机械化施工,土方填筑与压实,土方工程质量标准与安全技术要求,基坑工程施工,2.1 施工排水与降水,2.1.1集水井降水,1 井点管；2滤管；3总管；4弯联管；5水泵房；6原有地下水位线；7降低后地下水位线；,2.1.2井点降水,图1.24 轻型井点降低地下水位全貌图,防治流砂最常用的方法:水下挖土法;打板桩法;抢挖法;地下连续墙法;枯水期施工法;井点降水法,当基坑或沟槽宽度小于6m，且降水深度不超过5m时，可用单排线状井点,布置在地下水流的上游一侧，两端延伸长度不小于坑槽宽度。如宽度大于6m或土质不良，则用双排线状井点,位于地下水流上游一排井点管的间距应小些，下游一排井点管的间距可大些。面积较大的基坑宜用环状井点有时亦可布置成U形，以利挖土机和运土车辆出入基坑。井点管距离基坑壁一般可取0.71.2m，以防局部发生漏气。井点管间距一般为0.8m、1.2m、1.6m或2.0m、2.4m,由计算或经验确定。井点管在总管四角部位适当加密。,H1 井点管埋设面至基坑底 面的距离；h降低后的地下水位至基坑 中心底面的距离，一般取0.5 1.0m。i 水力坡度，实测 单排井点1/41/5，双排井点1/7，环状井点1/101/12；L 基坑短边方向井点管至基坑中心的水平距离。,图1.34 环状井点系统涌水量计算简图(a)无压完整井；(b)无压非完整井,对于无压完整井(图1.34a)的环状井点系统，涌水量计算公式为：,轻型井点系统设计实例,轻型井点系统设计实例：11剖面图,图1.36 井点管的埋设(a)冲孔(b)埋管,(a)回灌井点布置(b)回灌井点水位图1降水井点2回灌井点3原水位线4基坑内降低后的水位线5回灌后水位线,图1.37 回灌井点布置,2.2 土方工程的机械化施工,(1)推土机,图1.41 液压式推土机外形图,2.2.1常用土方施工机械,图1.42 下坡推土法,图1.43 槽形推土,图1.44 并列推土,图1.45 分批集中一次推送,(2)铲运机,图1.46 G6-2.5型拖式铲运机外形图,图1.47 CL7型自行式铲运机外形图,图1.49 跨铲法,图 1.48 推土机助铲,图1.50 双联铲运法,(3)挖土机,图1.53 正铲挖土机开挖方式(a)侧向开挖；（b）正向开挖 1正铲挖土机；2自卸汽车,图1.52 正铲一层通道多次开挖基坑、为通道断面及开挖顺序,图1.54 履带式机械传动反铲挖土机 图 1.55 液压反铲挖土机工作尺寸,图1.56 反铲挖土机开挖方式（a）沟端开挖；(b)沟侧开挖 1反铲挖土机；2自卸汽车；3弃土堆,图1.57 履带式拉铲挖土机 图1.58 履带式抓铲挖土机,图1.60 1坡道；2枕木垛,图1.59 接力式挖土示意,2.2.2 土方挖运机械选择和机械挖土的注意事项,接力式挖土是利用两台或三台挖土机分别在基坑的不同标高处同时挖土。适合某些面积不大、深度较大的基坑，即基坑内本身开坡道有困难，此法可避免将载重汽车开进基坑装土、运土作业。,接力式挖土后挖土机搭枕木垛开出基坑或牵引拉出，如坡度过陡也可用吊车吊运出坑。,图 1.61 基坑挖土方式（a）放坡开挖（b）直立壁无支撑开挖（c）直立壁内支撑开挖（d）直立壁土锚开挖,2.2.3基坑土方开挖方式,盆式开挖顺序,图1.66 岛式开挖及支撑的施工顺序示意图,工程案例写真,工程案例写真,工程案例写真,工程案例写真,工程案例写真,支护结构与挖土应紧密配合，遵循先撑后挖、分层分段、对称、限时的原则。土方开挖宜选用合适施工机械、开挖程序及开挖路线。要重视打桩效应，防止桩位移和倾斜。注意减少坑边地面荷载，防止开挖完的基坑暴露时间过长。当挖土至坑槽底50cm左右时，应及时抄平。在基坑开挖和回填过程中应保持井点降水工作的正常进行。开挖前要编制包含周详安全技术措施的基坑开挖施工方案，以确保施工安全。,基坑土方开挖中应注意的事项,表1.14 基坑监控项目表,2.2.4 基坑支护工程的现场监测,表1.15 基坑变形的监控值（单位：cm),2.3 土方填筑与压实,对填方土料应按设计要求验收后方可填入。如设计无要求，按施工手册要求如下：碎石类土、砂土（使用细、粉砂时应取得设计单位同意）和爆破石碴可用作表层以下的填料；含水量符合压实要求的粘性土，可用作各层填料；碎块草皮和有机质含量大于8%的土，仅用于无压实要求的填方。含有大量有机物的土，容易降解变形而降低承载能力；含水溶性硫酸盐大于5%的土，在地下水的作用下，硫酸盐会逐渐溶解消失，形成孔洞影响密实性；因此前述两种土以及淤泥和淤泥质土、冻土、膨胀土等均不应作为填土。,2.3.1土料选择与填筑要求,(1)碾压法,图1.68 羊足碾,图1.67 光轮压路机（a）两轴两轮；（b）两轴三轮,2.3.2填土压实方法,图1.69 轮胎压路机,图1.70 蛙式打夯1夯头；2夯架；3三角胶带；4底盘,(1)压实功的影响(2)含水量的影响,图1.72 土的干密度与含水量关系,图1.71 土的密度与压实功的关系,2.3.3填土压实质量的影响因素,图1.73 压实作用沿深度的变化,2.4土方工程质量标准与安全技术要求,2.4.1土方开挖、回填质量标准,2.4.2 工程实践案例,【案例1.7.1】杭州天工艺苑工程地下室围护综合施工实录,A-A,图1.75 搅拌桩连接方法,图1.74 地下室围护结构平面图,【案例】某工程基坑支护事故,图 1.76支护桩设计和实际施工的开挖剖面及桩身、压顶配筋图,
