    墙体GB500032001砌体结构设计规范.ppt

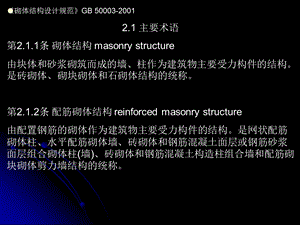

    2.1 主要术语(砌体结构),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.1条 砌体结构 masonry structure由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构。是砖砌体、砌块砌体和石砌体结构的统称。第2.1.2条 配筋砌体结构 reinforced masonry structure由配置钢筋的砌体作为建筑物主要受力构件的结构。是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱(墙)、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称。,2.1 主要术语(续-砖),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.4条 烧结普通砖 fired common brick由粘土、页岩、煤矸石或粉煤灰为主要原料,经过焙烧而成的实心或孔洞率不大于规定值且外形尺寸符合规定的砖。分烧结粘土砖、烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖等。第2.1.5条 烧结多孔砖 fired perforated brick以粘土、页岩、煤矸石或粉煤灰为主要原料,经焙烧而成、孔洞率不小于25%,孔的尺寸小而数量多,主要用于承重部位的砖。简称多孔砖。目前多孔砖分为P型砖和M型砖。第2.1.6条 蒸压灰砂砖 autoclaved sand-lime brick以石灰和砂为主要原料,经坯料制备、压制成型、蒸压养护而成的实心砖。简称灰砂砖。第2.1.7条 蒸压粉煤灰砖 autoclaved flyash-lime brick以粉煤灰、石灰为主要原料,掺加适量石膏和集料,经坯料制备、压制成型、高压蒸汽养护而成的实心砖。简称粉煤灰砖。,2.1 主要术语(续-混凝土砌块),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.8条 混凝土小型空心砌块 concrete small hollow block由普通混凝土或经骨料混凝土制成,主规格尺寸为390mm190mm190mm、空心率在25%50%的空心砌块。简称混凝土砌块或砌块。第2.1.9条 混凝土砌块砌筑砂浆 mortar for concrete small hollow block由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组分,按一定比例,采用机械拌和制成,专门用于砌筑混凝土砌块的砌筑砂浆。简称砌块专用砂浆。第2.1.10条 混凝土砌块灌孔混凝土 grout for concrete small hollow block由水泥、集料、水以及根据需要掺入的掺和料和外加剂等组分,按一定比例,采用机械搅拌后,用于浇注混凝土砌块砌体芯柱或其他需要填实部位孔洞的混凝土。简称砌块灌孔混凝土。,2.1 主要术语(续-墙、柱、梁),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.11条 带壁柱墙 pilastered wall沿墙长度方向隔一定距离将墙体局部加厚形成墙面带垛的加劲墙体。第2.1.13条 夹心墙 cavity wall filled with insulation墙体中预留的连续空腔内填充保温或隔热材料,并在墙的内叶和外叶之间用防锈的金属拉结件连接形成的墙体。第2.1.14条 混凝土构造柱 structural concrete column在多层砌体房屋墙体规定部位,按构造配筋,并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱。通常称为混凝土构造柱,简称构造柱。第2.1.15条 圈梁 ring beam在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处,沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。第2.1.16条 墙梁 wall beam由钢筋混凝土托梁和梁上计算高度范围内的砌体墙组成的组合构件。包括简支墙梁、连续墙梁和框支墙梁。第2.1.17条 挑梁 cantilever beam嵌固在砌体中的悬挑式钢筋混凝土梁。一般指房屋中的阳台挑梁、雨蓬挑梁或外廊挑梁。,2.1 主要术语(续-房屋静力计算方案),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.19条 房屋静力计算方案 static analysis scheme of building根据房屋的空间工作性能确定的结构静力计算简图。房屋的静力计算方案包括刚性方案、刚弹性方案和弹性方案。第2.1.20条 刚性方案 rigid analysis scheme按楼盖、屋盖作为水平不动铰支座对墙、柱进行静力计算的方案。第2.1.21条 刚弹性方案 rigid-elastic analysis scheme按楼盖、屋盖与墙、柱为铰接,考虑空间工作的排架或框架对墙、柱进行静力计算的方案。第2.1.22条 弹性方案 elastic analysis scheme按楼盖、屋盖与墙、柱为铰接,不考虑空间工作的平面排架或框架对墙、柱进行静力计算的方案。第2.1.23条 上柔下刚多层房屋 upper flexible and lower rigid complex multistorey building在结构计算中,顶层不符合刚性方案要求,而下面各层符合刚性方案要求的多层房屋。,2.1 主要术语(续),砌体结构设计规范GB 50003-2001 2.1 主要术语 第2.1.18条 设计使用年限 design working life设计规定的时期。在此期间结构或结构构件只需进行正常的维护便可按其预定的目的使用,而不需进行大修加固第2.1.25条 砌体墙、柱高厚比 ratio of hight to sectional thickness of wall or column砌体墙、柱的计算高度与规定厚度的比值。规定厚度对墙取墙厚,对柱取对应的边长,对带壁柱墙取截面的折算厚度。第2.1.26条 梁端有较支承长度 effective support length of beam end梁端在砌体或刚性垫块界面上压应力沿梁跨方向的分布长度。第2.1.27条 计算倾覆点 calculating overturning point验算挑梁抗倾覆时,根据规定所取的转动中心。第2.1.28条 伸缩缝 expansion and contraction joint将建筑物分割成两个或若干个独立单元,彼此能自由伸缩的竖向缝。通常有双墙伸缩缝、双柱伸缩缝等。第2.1.30条 施工质量控制等级 category of construction quality control根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别。,2.2 主要符号(第2.2.1条 材料性能),砌体结构设计规范GB 50003-2001 2.2 主要符号 第2.2.1条 材料性能MU-块体的强度等级;M-砂浆的强度等级;Mb-混凝土砌块砌筑砂浆的强度等级;C-混凝土的强度等级;Cb-混凝土砌块灌孔混凝土的强度等级;f1-块体的抗压强度等级值或平均值;f2-砂浆的抗压强度平均值;f、fk-砌体的抗压强度设计值、标准值;fg-单排孔且对孔砌筑的混凝土砌块灌孔砌体抗压强度设计值(简称灌孔砌体抗压强度设计值);fvg-单排孔且对孔砌筑的混凝土砌块灌孔砌体抗剪强度设计值(简称灌孔砌体抗剪强度设计值);,第2.2.1条 材料性能(续),砌体结构设计规范GB 50003-2001 第2.2.1条 材料性能ft、ft,k-砌体的轴心抗拉强度设计值、标准值;ftm、ftm,k-砌体的弯曲抗拉强度设计值、标准值;fv、fv,k-砌体的抗剪强度设计值、标准值;fVE-砌体沿阶梯形截面破坏的抗震抗剪强度设计值;fn-网状配筋砖砌体的抗压强度设计值;fy、f y-钢筋的抗拉、抗压强度设计值;fc-混凝土的轴心抗压强度设计值;E-砌体的弹性模量;EC-混凝土的弹性模量;G-砌体的剪变模量。,第2.2.4条 计算系数,砌体结构设计规范GB 50003-2001 第2.2.4条 计算系数-砌块砌体中灌孔混凝土面积和砌体毛面积的比值、修正系数、系数;M-考虑墙梁组合作用的托梁弯矩系数;-构件的高厚比;-墙、柱的允许高厚比;V-考虑墙梁组合作用的托梁剪力系数;-砌体局部抗压强度提高系数;a-调整系数;f-结构构件材料性能分项系数;0-结构重要性系数;RE-承载力抗震调整系数;-混凝土砌块的孔洞率、系数;-托梁支座上部砌体局压系数;,第2.2.4条 计算系数(续),砌体结构设计规范GB 50003-2001 第2.2.4条 计算系数c-芯柱参与工作系数;s-钢筋参与工作系数;i-房屋空间性能影响系数;c-墙体约束修正系数;N-考虑墙梁组合作用的托梁跨中轴力系数;-计算截面的剪跨比;-修正系数、剪压复合受力影响系数;1-自承重墙允许高厚比的修正系数;2-有门窗洞口墙允许高厚比的修正系数;c-设构造柱墙体允许高厚比提高系数;,第2.2.4条 计算系数(续),砌体结构设计规范GB 50003-2001 第2.2.4条 计算系数-截面受压区相对高度、系数;b-受压区相对高度的界限值;1-翼墙或构造柱对墙梁墙体受剪承载力影响系数;2-洞口对墙梁墙体受剪承载力影响系数;-混凝土砌块砌体的灌孔率、配筋率;s-按层间墙体竖向截面计算的水平钢筋面积率;-承载力的影响系数、系数;n-网状配筋砖砌体构件的承载力的影响系数;0-轴心受压构件的稳定系数;com-组合砖砌体构件的稳定系数;-折减系数;M-洞口对托梁弯矩的影响系数。,砌体材料的选用3.1 材料强度等级,砌体结构设计规范GB 50003-2001 3.1 材料强度等级第3.1.1条 块体和砂浆的强度等级,应按下列规定采用:1 烧结普通砖、烧结多孔砖等的强度等级:MU30、MU25、MU20、MU15和MU10;2 蒸压灰砂砖、蒸压粉煤灰砖的强度等级:MU25、MU20、MU15和MU10;3 砌块的强度等级:MU20、MU15、MU10、MU7.5和MU5;4 石材的强度等级:MU100、MU80、MU60、MU50、MU40、MU30和MU20;5 砂浆的强度等级:M15、M10、M7.5、M5和M2.5。注:1 石材的规格、尺寸及其强度等级可按本规范附录A的方法确定;2 确定蒸压粉煤灰砖和掺有粉煤灰15%以上的混凝土砌块的强度等级时,其抗压强度应乘以自然碳化系数,当无自然碳化系数时,可取人工碳化系数的1.15倍;3 确定砂浆强度等级时应采用同类块体为砂浆强度试块底模。,附录A 石材的规格尺寸及其强度等级的确定方法,砌体结构设计规范GB 50003-2001附录A 石材的规格尺寸及其强度等级的确定方法第附录A.1.0条 石材按其加工后的外形规则程度,可分为料石和毛石。第附录A.1.1条 料石1 细料石:通过细加工,外表规则,叠砌面凹入深度不应大于10mm,截面的宽度、高度不宜小于200mm,且不宜小于长度的1/4。2 半细料石:规格尺寸同上,但叠砌面凹入深度不应大于15mm。3 粗料石:规格尺寸同上,但叠砌面凹入深度不应大于20mm。4 毛料石:外形大致方正,一般不加工或仅稍加修整,高度不应小于200mm,叠砌面凹入深度不应大于25mm.第附录A.1.2条 毛石形状不规则,中部厚度不应小于200mm。第附录A.2.0条 石材的强度等级,可用边长为70mm的立方体试块的抗压强度表示。抗压强度取三个试件破坏强度的平均值。试件也可采用表A.2所列边长尺寸的立方体,但应对其试验结果乘以相应的换算系数后方可作为石材的强度等级。石材强度等级的换算系数 表A.2 第附录A.3.0条 石砌体中的石材应选用无明显风化的天然石材。,第4.2.1条 房屋的静力计算方案,砌体结构设计规范GB 50003-2001 4.2 房屋的静力计算规定第4.2.1条 房屋的静力计算,根据房屋的空间工作性能分为刚性方案、刚弹性方案和弹性方案。设计时,可按表4.2.1确定静力计算方案。房屋的静力计算方案 表4.2.1 注:1 表中s为房屋横墙间距,其长度单位为m;2 当屋盖、楼盖类别不同或横墙间距不同时,可按第4.2.7条的规定确定房屋的静力计算方案;3 对无山墙或伸缩缝处无横墙的房屋,应按弹性方案考虑。,第4.2.2条 第4.2.3条,砌体结构设计规范GB 50003-2001 第4.2.2条 刚性和刚弹性方案房屋的横墙应符合下列要求:1 横墙中开有洞口时,洞口的水平截面面积不应超过横墙截面面积的50%;2 横墙的厚度不宜小于180mm;3 单层房屋的横墙长度不宜小于其高度,多层房屋的横墙长度不宜小于H/2(H为横墙总高度)。注:1 当横墙不能同时符合上述要求时,应对横墙的刚度进行验算。如其最大水平位移值umaxH/4000时,仍可视作刚性或刚弹性方案房屋的横墙;2 凡符合注1刚度要求的一段横墙或其他结构构件(如框架等),也可视作刚性或刚弹性方案房屋的横墙。第4.2.3条 弹性方案房屋的静力计算,可按屋架或大梁与墙(柱)为铰接的、不考虑空间工作的平面排架或框架计算。,第4.2.4条 房屋各层的空间性能影响系数i,砌体结构设计规范GB 50003-2001 第4.2.4条 刚弹性方案房屋的静力计算,可按屋架、大梁与墙(柱)铰接并考虑空间工作的平面排架或框架计算。房屋各层的空间性能影响系数,可按表4.2.4采用,其计算方法应按附录C的规定采用。房屋各层的空间性能影响系数i 表4.2.4 注:i取1n,n为房屋的层数。,第4.2.5条 刚性方案房屋的静力计算规定,砌体结构设计规范GB 50003-2001 第4.2.5条 刚性方案房屋的静力计算,可按下列规定进行:1 单层房屋:在荷载作用下,墙、柱可视为上端不动铰支承于屋盖,下端嵌固于基础的竖向构件;2 多层房屋:在竖向荷载作用下,墙、柱在每层高度范围内,可近似地视作两端铰支的竖向构件;在水平荷载作用下,墙、柱可视作竖向连续梁;3 对本层的竖向荷载,应考虑对墙、柱的实际偏心影响,当梁支承于墙上时,梁端支承压力Nl到墙内边的距离,应取梁端有效支承长度a0的0.4倍(图4.2.5)。由上面楼层传来的荷载Nu,可视作作用于上一楼层的墙、柱的截面重心处;4 对于梁跨度大于9m的墙承重的多层房屋,除按上述方法计算墙体承载力外,宜再按梁两端固结计算梁端弯矩,再将其乘以修正系数后,按墙体线性刚度分到上层墙底部和下层墙顶部,修正系数可按下式计算:=0.2(a/h)1/2(4.2.5)式中a-梁端实际支承长度;h-支承墙体的墙厚,当上下墙厚不同时取下部墙厚,当有壁柱时取hT。,第4.2.6条,砌体结构设计规范GB 50003-2001 第4.2.6条 当刚性方案多层房屋的外墙符合下列要求时,静力计算可不考虑风荷载的影响:1 洞口水平截面面积不超过全截面面积的2/3;2 层高和总高不超过表4.2.6的规定;3 屋面自重不小于0.8kN/m2。当必须考虑风荷载时,风荷载引起的弯矩M,可按下式计算:M=Hi2/12(4.2.6)式中-沿楼层高均布风荷载设计值(kN/m);Hi-层高(m)。表4.2.6 外墙不考虑风荷载影响时的最大高度注:对于多层砌块房屋190mm厚的外墙,当层高不大于2.8m,总高不大于19.6m,基本风压不大于0.7kN/m2时可不考虑风荷载的影响。,表4.2.6外墙不考虑风荷载影响时的最大高度,砌体结构设计规范GB 50003-2001 第4.2.6条表4.2.6 外墙不考虑风荷载影响时的最大高度注:对于多层砌块房屋190mm厚的外墙,当层高不大于2.8m,总高不大于19.6m,基本风压不大于0.7kN/m2时可不考虑风荷载的影响。,第4.2.7条第4.2.9条,砌体结构设计规范GB 50003-2001 第4.2.7条 计算上柔下刚多层房屋时,顶层可按单层房屋计算,其空间性能影响系数可根据屋盖类别按表4.2.4采用。第4.2.8条 带壁柱墙的计算截面翼缘宽度bf,可按下列规定采用:1 多层房屋,当有门窗洞口时,可取窗间墙宽度;当无门窗洞口时,每侧翼墙宽度可取壁柱高度的1/3;2 单层房屋,可取壁柱宽加2/3墙高,但不大于窗间墙宽度和相邻壁柱间距离;3 计算带壁柱墙的条形基础时,可取相邻壁柱间的距离。第4.2.9条 当转角墙段角部受竖向集中荷载时,计算截面的长度可从角点算起,每侧宜取层高的1/3。当上述墙体范围内有门窗洞口时,则计算截面取至洞边,但不宜大于层高的1/3。当上层的竖向集中荷载传至本层时,可按均布荷载计算,此时转角墙段可按角形截面偏心受压构件进行承载力验算。,第5.1.1条 受压构件的承载力,砌体结构设计规范GB 50003-2001 第5章 无筋砌体构件5.1 受压构件第5.1.1条 受压构件的承载力应按下式计算:N fA(5.1.1)式中 N-轴向力设计值;-高厚比和轴向力的偏心距e对受压构件承载力的影响系数,可按本规范附录D的规定采用;f-砌体的抗压强度设计值,应按本规范第3.2.1条采用;A-截面面积,对各类砌体均应按毛截面计算;对带壁柱墙,其翼缘宽度可按本规范第4.2.8条采用。注:对矩形截面构件,当轴向力偏心方向的截面边长大于另一方向的边长时,除按偏心受压计算外,还应对较小边长方向,按轴心受压进行验算。,附录D 影响系数和n,砌体结构设计规范GB 50003-2001 附录D 影响系数和n D.0.1条 无筋砌体矩形截面单向偏心受压构件(图D.0.1)承载力的影响系数,可按表D.0.1-1至表D.0.1-3采用或按下列公式计算:,D.0.1条 无筋砌体矩形截面单向偏心受压构件承载力的影响系数,砌体结构设计规范GB 50003-2001 附录D 影响系数和n D.0.1条 式中 e-轴向力偏心距;h-矩形截面的轴向力偏心方向的边长;0-轴心受压构件的稳定系数;-与砂浆强度等级有关的系数,当砂浆强度等级大于或等于M5时,等于0.0015;当砂浆强度等级等于M2.5时,等于0.002;当砂浆强度等级f2等于0时,等于0.009;-构件的高厚比。计算T形截面受压构件的时,应以折算厚度hT代替公式(D.0.1-2)中的h。hT=3.5i,i为T形截面的回转半径。,第5.1.2条 构件高厚比,砌体结构设计规范GB 50003-2001 第5.1.2条 计算影响系数或查表时,构件高厚比应按下列公式确定:对矩形截面=H0/h(5.1.2-1)对T形截面=H0/hT(5.1.2-2)式中-不同砌体材料构件的高厚比修正系数,按表5.1.2采用;H0-受压构件的计算高度,按表5.1.3确定;h-矩形截面轴向力偏心方向的边长,当轴心受压时为截面较小边长;hT-T形截面的折算厚度,可近似按3.5i计算;i-截面回转半径。,高厚比修正系数 表5.1.2,砌体结构设计规范GB 50003-2001 高厚比修正系数 表5.1.2 注:对灌孔混凝土砌块,取1.0。,第5.1.3条 受压构件的计算高度H0,砌体结构设计规范GB 50003-2001 第5.1.3条 受压构件的计算高度H0,应根据房屋类别和构件支承条件等按表5.1.3采用。表中的构件高度H应按下列规定采用:1 在房屋底层,为楼板顶面到构件下端支点的距离。下端支点的位置,可取在基础顶面。当埋置较深且有刚性地坪时,可取室外地面下500mm处;2 在房屋其他层次,为楼板或其他水平支点间的距离;3 对于无壁柱的山墙,可取层高加山墙尖高度的1/2;对于带壁柱的山墙可取壁柱处的山墙高度。,受压构件的计算高度H0 表5.1.3,砌体结构设计规范GB 50003-2001 受压构件的计算高度H0 表5.1.3 注:1 表中Hu为变截面柱的上段高度;Hl为变截面柱的下段高度;2 对于上端为自由端的构件,H0=2H;3 独立砖柱,当无柱间支撑时,柱在垂直排架方向的H0应按表中数值乘以1.25后采用;4 s-房屋横墙间距;5 自承重墙的计算高度应根据周边支承或拉接条件确定。,第5.1.4条第5.1.5条,砌体结构设计规范GB 50003-2001 第5.1.4条 对有吊车的房屋,当荷载组合不考虑吊车作用时,变截面柱上段的计算高度可按表5.1.3规定采用;变截面柱下段的计算高度可按下列规定采用:1 当Hu/H1/3时,取无吊车房屋的H0;2 当1/3Hu/H1/2时,取无吊车房屋的H0乘以修正系数。=1.3-0.3Iu/Il Iu为变截面柱上段的惯性矩,Il为变截面柱下段的惯性矩;3 当Hu/H1/2时,取无吊车房屋的H0。但在确定值时,应采用上柱截面。注:本条规定也适用于无吊车房屋的变截面柱。第5.1.5条 轴向力的偏心距e按内力设计值计算,并不应超过0.6y。y为截面重心到轴向力所在偏心方向截面边缘的距离。,第5.2.1条 砌体截面中受局部均匀压力时的承载力,砌体结构设计规范GB 50003-2001 5.2 局部受压 第5.2.1条 砌体截面中受局部均匀压力时的承载力应按下式计算:NlfAl(5.2.1)式中 Nl-局部受压面积上的轴向力设计值;-砌体局部抗压强度提高系数;f-砌体的抗压强度设计值,可不考虑强度调整系数a的影响;Al-局部受压面积。,第5.2.2条 砌体局部抗压强度提高系数,砌体结构设计规范GB 50003-2001 第5.2.2条 砌体局部抗压强度提高系数,应符合下列规定:1 可按下式计算:=1+0.35(A0/Al-1)1/2(5.2.2)式中 A0-影响砌体局部抗压强度的计算面积。2 计算所得值,尚应符合下列规定:1)在图5.2.2a的情况下,2.5;2)在图5.2.2b的情况下,2.0;3)在图5.2.2c的情况下,1.5;4)在图5.2.2d的情况下,1.25;5)对多孔砖砌体和按本规范第6.2.13条的要求灌孔的砌块砌体,在1)、2)、3)款的情况下,尚应符合1.5。未灌孔混凝土砌块砌体,1.0。,第5.2.3条 影响砌体局部抗压强度的计算面积,砌体结构设计规范GB 50003-2001 第5.2.3条 影响砌体局部抗压强度的计算面积可按下列规定采用:1 在图5.2.2a的情况下,A0=(a+c+h)h 2 在图5.2.2b的情况下,A0=(b+2h)h 3 在图5.2.2c的情况下,A0=(a+h)h+(b+hl-h)h1 4 在图5.2.2d的情况下,A0=(a+h)h 式中 a、b-矩形局部受压面积Al的边长;h、h1-墙厚或柱的较小边长,墙厚;c-矩形局部受压面积的外边缘至构件边缘的较小距离,当大于h时,应取为h。,第5.2.4条 梁端支承处砌体的局部受压承载力,砌体结构设计规范GB 50003-2001 第5.2.4条式中-上部荷载的折减系数,当A0/Al大于等于3时,应取等于0;N0-局部受压面积内上部轴向力设计值(N);Nl-梁端支承压力设计值(N);,第5.2.4条,砌体结构设计规范GB 50003-2001 第5.2.4条式中 0-上部平均压应力设计值(N/mm2);-梁端底面压应力图形的完整系数,可取0.7,对于过梁和墙梁可取1.0;a0-梁端有效支承长度(mm),当a0大于a时,应取a0等于a;a-梁端实际支承长度(mm);b-梁的截面宽度(mm);hc-梁的截面高度(mm);f-砌体的抗压强度设计值(MPa)。,第5.2.5条 在梁端设有刚性垫块的砌体局部受压,砌体结构设计规范GB 50003-2001 第5.2.5条 在梁端设有刚性垫块的砌体局部受压应符合下列规定:1 刚性垫块下的砌体局部受压承载力应按下列公式计算:N0+Nl1 f Ab(5.2.5-1)N0=0Ab(5.2.5-2)Ab=abbb(5.2.5-3)式中 N0-垫块面积Ab内上部轴向力设计值(N);-垫块上N0及Nl合力的影响系数,应采用5.1.1当小于等于3时的值;1-垫块外砌体面积的有利影响系数,1应为0.8,但不小于1.0。为砌体局部抗压强度提高系数,按公式(5.2.2)以Ab代替Al计算得出;Ab-垫块面积(mm2);ab-垫块伸入墙内的长度(mm)。bb-垫块的宽度(mm)。,第5.2.5条 2 刚性垫块的构造,砌体结构设计规范GB 50003-2001 第5.2.5条 在梁端设有刚性垫块的砌体局部受压应符合下列规定:2 刚性垫块的构造应符合下列规定:1)刚性垫块的高度不宜小于180mm,自梁边算起的垫块挑出长度不宜大于垫块高度tb;2)在带壁柱墙的壁柱内设刚性垫块时(图5.2.5),其计算面积应取壁柱范围内的面积,而不应计算翼缘部分,同时壁柱上垫块伸入翼墙内的长度不应小于120mm;3)当现浇垫块与梁端整体浇筑时,垫块可在梁高范围内设置。,第5.2.5条 3 梁端设有刚性垫块时,梁端有效支承长度ao,砌体结构设计规范GB 50003-2001 第5.2.5条 在梁端设有刚性垫块的砌体局部受压应符合下列规定:3 梁端设有刚性垫块时,梁端有效支承长度ao应按下式确定:a0=1(h/f)1/2(5.2.5-4)式中 1-刚性垫块的影响系数,可按表5.2.5采用。垫块上Nl作用点的位置可取0.4a0处。表5.2.5 系数1值表注:表中其间的数值可采用插入法求得。,第5.2.6条 梁下设有长度大于h0的垫梁下的砌体局部受压承载力,砌体结构设计规范GB 50003-2001 第5.2.6条 梁下设有长度大于h0的垫梁下的砌体局部受压承载力应按下列公式计算:N0+Nl2.42 f bbh0(5.2.6-1)N0=bbh00/2(5.2.6-2)h0=2(EbIb/Eh)1/3(5.2.6-3)式中 N0-垫梁上部轴向力设计值(N);bb-垫梁在墙厚方向的宽度(mm);2-当荷载沿墙厚方向均匀分布时2取1.0,不均匀时2可取0.8;h0-垫梁折算高度(mm);Eb、Ib-分别为垫梁的混凝土弹性模量和截面惯性矩;hb-垫梁的高度(mm);E-砌体的弹性模量;h-墙厚(mm)。垫梁上梁端有效支承长度a0可按公式(5.2.5-4)计算。,6.1 墙、柱的允许高厚比,砌体结构设计规范GB 50003-2001 6.1 墙、柱的允许高厚比 第6.1.1条 墙、柱的高厚比应按下式验算:=H0/h12(6.1.1)式中 H0-墙、柱的计算高度,应按第5.1.3条采用;h-墙厚或矩形柱与H0相对应的边长;1-自承重墙允许高厚比的修正系数;2-有门窗洞口墙允许高厚比的修正系数;-墙、柱的允许高厚比,应按表6.1.1采用。注:1 当与墙连接的相邻两横墙间的距离s12h时,墙的高度可不受本条限制;,墙、柱的允许高厚比值 表6.1.1,砌体结构设计规范GB 50003-2001 6.1 墙、柱的允许高厚比 第6.1.1条 注:2 变截面柱的高厚比可按上、下截面分别验算,其计算高度可按第5.1.4条的规定采用。验算上柱的高厚比时,墙、柱的允许高厚比可按表6.1.1的数值乘以1.3后采用。墙、柱的允许高厚比值 表6.1.1 注:1 毛石墙、柱允许高厚比应按表中数值降低20%;2 组合砖砌体构件的允许高厚比,可按表中数值提高20%,但不得大于28;3 验算施工阶段砂浆尚未硬化的新砌砌体高厚比时,允许高厚比对墙取14,对柱取11。,第6.1.2条 带壁柱墙和带构造柱墙的高厚比验算,砌体结构设计规范GB 50003-2001 第6.1.2条 带壁柱墙和带构造柱墙的高厚比验算,应按下列规定进行:1 按公式(6.1.1)验算带壁柱墙的高厚比,此时公式中h应改用带壁柱墙截面的折算厚度hT,在确定截面回转半径时,墙截面的翼缘宽度,可按第4.2.8条的规定采用;当确定带壁柱墙的计算高度H0时,s应取相邻横墙间的距离。2 当构造柱截面宽度不小于墙厚时,可按公式(6.1.1)验算带构造柱墙的高厚比,此时公式中h取墙厚;当确定墙的计算高度时,s应取相邻横墙间的距离;墙的允许高厚比可乘以提高系数c:c=1+bc/l(6.1.2)式中-系数。对细料石、半细料石砌体,=0;对混凝土砌块、粗料石、毛料石及毛石砌体,=1.0;其他砌体,=1.5;bc-构造柱沿墙长方向的宽度;l-构造柱的间距。当bc/l0.25时取bc/l=0.25,当bc/l 0.05时取bc/l=0。注:考虑构造柱有利作用的高厚比验算不适用于施工阶段。3 按公式(6.1.1)验算壁柱间墙或构造柱间墙的高厚比,此时s应取相邻壁柱间或相邻构造柱间的距离。设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙,当b/s1/30时,圈梁可视作壁柱间墙或构造间墙的不动铰支点(b为圈梁宽度)。如不允许增加圈梁宽度,可,第6.1.3条 第6.1.4条,砌体结构设计规范GB 50003-2001 按墙体平面外等刚度原则增加圈梁高度,以满足壁柱间墙或构造柱间墙不动铰支点的要求。第6.1.3条 厚度h240mm的自承重墙,允许高厚比修正系数1应按下列规定采用:1 h=240mm 1=1.2;2 h=90mm 1=1.5;3 240mmh90mm 1可按插入法取值。注:1 上端为自由端墙的允许高厚比,除按上述规定提高外,尚可提高30%;2 对厚度小于90mm的墙,当双面用不低于M10的水泥砂浆抹面,包括抹面层的墙厚不小于90mm时,可按墙厚等于90mm验算高厚比。第6.1.4条 对有门窗洞口的墙,允许高厚比修正系数2 应按下式计算:2=1-0.4 bs/s(6.1.4)式中 bs-在宽度s范围内的门窗洞口总宽度;s-相邻窗间墙或壁柱之间的距离。当按公式(6.1.4)算得2的值小于0.7时,应采用0.7。当洞口高度等于或小于墙高的1/5时,可取2等于1.0。,第6.2.1条 墙、柱所用材料的最低强度等级,砌体结构设计规范GB 50003-2001 6.2 一般构造要求 第6.2.1条 五层及五层以上房屋的墙,以及受振动或层高大于6m的墙、柱所用材料的最低强度等级,应符合下列要求:1 砖采用MU10;2 砌块采用MU7.5;3 石材采用MU30;4 砂浆采用M5。注:对安全等级为一级或设计使用年限大于50年的房屋,墙、柱所用材料的最低强度等级应至少提高一级。,第6.2.2条 地面以下或防潮层以下的砌体,砌体结构设计规范GB 50003-2001 6.2 一般构造要求第6.2.2条 地面以下或防潮层以下的砌体,潮湿房间的墙,所用材料的最低强度等级应符合表6.2.2的要求。地面以下或防潮层以下的砌体、潮湿房间墙所用材料的最低强度等级 表6.2.2 注:1 在冻胀地区,地面以下或防潮层以下的砌体,不宜采用多孔砖,如采用时,其孔洞应用水泥砂浆灌实。当采用混凝土砌块砌体时,其孔洞应采用强度等级不低于Cb20的混凝土灌实;2 对安全等级为一级或设计使用年限大于50年的房屋,表中材料强度等级应至少提高一级。,6.2一般构造要求,砌体结构设计规范GB 50003-2001 6.2 一般构造要求第6.2.3条 承重的独立砖柱截面尺寸不应小于240mm370mm。毛石墙的厚度不宜小于350mm,毛料石柱较小边长不宜小于400mm。注:当有振动荷载时,墙、柱不宜采用毛石砌体。第6.2.4条 跨度大于6m的屋架和跨度大于下列数值的梁,应在支承处砌体上设置混凝土或钢筋混凝土垫块;当墙中设有圈梁时,垫块与圈梁宜浇成整体。1 对砖砌体为4.8m;2 对砌块和料石砌体为4.2m;3 对毛石砌体为3.9m。第6.2.5条 当梁跨度大于或等于下列数值时,其支承处宜加设壁柱,或采取其他加强措施:1 对240mm厚的砖墙为6m,对180mm厚的砖墙为4.8m;2 对砌块、料石墙为4.8m。,6.2一般构造要求,砌体结构设计规范GB 50003-2001 6.2 一般构造要求 第6.2.6条 预制钢筋混凝土板的支承长度,在墙上不宜小于100mm;在钢筋混凝土圈梁上不宜小于80mm;当利用板端伸出钢筋拉结和混凝土灌缝时,其支承长度可为40mm,但板端缝宽不小于80mm,灌缝混凝土不宜低于C20.第6.2.7条 支承在墙、柱上的吊车梁、屋架及跨度大于或等于下列数值的预制梁的端部,应采用锚固件与墙、柱上的垫块锚固:1 对砖砌体为9m;2 对砌块和料石砌体为7.2m。第6.2.8条 填充墙、隔墙应分别采取措施与周边构件可靠连接。第6.2.9条 山墙处的壁柱宜砌至山墙顶部,屋面构件应与山墙可靠拉结。第6.2.10条 砌块砌体应分皮错缝搭砌,上下皮搭砌长度不得小于90mm。当搭砌长度不满足上述要求时,应在水平灰缝内设置不少于24的焊接钢筋网片(横向钢筋的间距不宜大于200mm),网片每端均应超过该垂直缝,其长度不得小于300mm。,6.2.11,砌体结构设计规范GB 50003-2001 6.2 一般构造要求第6.2.11条 砌块墙与后砌隔墙交接处,应沿墙高每400mm在水平灰缝内设置不少于24、横筋间距不大于200mm的焊接钢筋网片(图6.2.11)。,6.2一般构造要求(孔洞),砌体结构设计规范GB 50003-2001 6.2 一般构造要求第6.2.12条 混凝土砌块房屋,宜将纵横墙交接处、距墙中心线每边不小于300mm范围内的孔洞,采用不低于Cb20灌孔混凝土灌实,灌实高度应为墙身全高。第6.2.13条 混凝土砌块墙体的下列部位,如未设圈梁或混凝土垫块,应采用不低于Cb20灌孔混凝土将孔洞灌实:1 搁栅、檩条和钢筋混凝土楼板的支承面下,高度不应小于200mm的砌体;2 屋架、梁等构件的支承面下,高度不应小于600mm,长度不应小于600mm的砌体;3 挑梁支承面下,距墙中心线每边不应小于300mm,高度不应小于600mm的砌体。第6.2.14条 在砌体中留槽洞及埋设管道时,应遵守下列规定:1 不应在截面长边小于500mm的承重墙体、独立柱内埋设管线;2 不宜在墙体中穿行暗线或预留、开凿沟槽,无法避免时应采取必要的措施或按削弱后的截面验算墙体的承载力。注:对受力较小或未灌孔的砌块砌体,允许在墙体的竖向孔洞中设置管线。,6.2一般构造要求(第6.2.15条 夹心墙),砌体结构设计规范GB 50003-2001 6.2 一般构造要求 第6.2.15条 夹心墙应符合下列规定:1 混凝土砌块的强度等级不应低于MU10;2 夹心墙的夹层厚度不宜大于100mm;3 夹心墙外叶墙的最大横向支承间距不宜大于9m。第6.2.16条 夹心墙叶墙间的连接应符合下列规定:1 叶墙应用经防腐处理的拉结件或钢筋网片连接;2 当采用环形拉结件时,钢筋直径不应小于4mm,当为Z形拉结件时,钢筋直径不应小于6mm。拉结件应沿竖向梅花形布置,拉结件的水平和竖向最大间距分别不宜大于800mm和600mm;对有振动或有抗震设防要求时,其水平和竖向最大间距分别不宜大于800mm和400mm;3 当采用钢筋网片作拉结件时,网片横向钢筋的直径不应小于4mm,其间距不应大于400mm;网片的竖向间距不宜大于600mm,对有振动或有抗震设防要求时,不宜大于400mm;4 拉结件在叶墙上的搁置长度,不应小于叶墙厚度的2/3,并不应小于60mm;5 门窗洞口周边300mm范围内应附加间距不大于600mm的拉结件。注:对安全等级为一级或设计使用年限大于50年的房屋,夹心墙叶墙间宜采用不锈钢拉结件。,砌体房屋伸缩缝的最大间距(m)表6.3.1,砌体结构设计规范GB 50003-2001 6.3防止减轻墙体开裂的主要措施第6.3.1条 为了防止或减轻房屋在正常使用条件下,由温差和砌体干缩引起的墙体竖向裂缝,应在墙体中设置伸缩缝。伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方。伸缩缝的间距可按表6.3.1采用。砌体房屋伸缩缝的最大间距(m)表6.3.1,表6.3.1(注),砌体结构设计规范GB 50003-2001砌体房屋伸缩缝的最大间距(m)表6.3.1注:1 对烧结普通砖、多孔砖、配筋砌块砌体房屋取表中数值;对石砌体、蒸压灰砂砖、蒸压粉煤灰砖和混凝土砌块房屋取表数值乘以0.8的系数。当有实践经验并采取有效措施时,可不遵守本表规定;2 在钢筋混凝土屋面上挂瓦的屋盖应按钢筋混凝土屋盖采用;3 按本表设置的墙体伸缩缝,一般不能同时防止由于钢筋混凝土屋盖的温度变形和砌体干缩变形引起的墙体局部裂缝;4 层高大于5m的烧结普通砖、多孔砖、配筋砌块砌体结构单层房屋,其伸缩缝间距可按表中数值乘以1.3;5 温差较大且变化频繁地区和严寒地区不采
