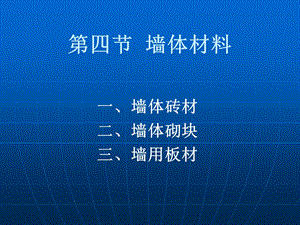

第四节 墙体材料,一、墙体砖材二、墙体砌块三、墙用板材,一、墙体砖材（砌墙砖）分类：砌墙砖按用途：承重砖和非承重砖；按原材料：粘土砖（N）、粉煤灰砖（F）、煤矸石砖（M）、页岩砖（Y）、灰砂砖（LSB）、煤（炉）渣砖（MZ）等、耐火砖；按外形:实心砖、多孔砖和空心砖；按生产工艺:烧结砖和非烧结砖(蒸养或蒸压工艺)。,（一）烧结砖 1.烧结普通砖 2.烧结多孔砖 3.烧结空心砖,1.烧结普通砖,（1）烧结普通砖的定义与品种凡通过高温焙烧而制得的砖统称为烧结砖。根据原料不同分为烧结粘土砖、烧结粉煤灰砖、烧结页岩砖等。对孔洞率小于15%的烧结砖，称为烧结普通砖。,（2）烧结砖的生产简介,其中焙烧是关键，所以一定要控制好的温度（950oC1050oC），否则容易产生欠火砖和过火砖。,？思考：欠火砖和过火砖的简单鉴定方法。,欠火砖和过火砖的简单鉴定方法,欠火砖的特点：色浅、断面包心（黑色或白色）、声哑、孔隙率大、强度低、耐久性差；国标规定欠火砖为废品；过火砖的特点：色深、声脆而响、较密实、强度高、耐久性好，导热系数大，但容易出现弯曲变形；国标规定过火砖中的变形砖为废品；,红砖培烧窑内为氧化气氛,粘土中铁的氧化物被氧化成红色高价Fe203青砖培烧窑内为氧化气氛,粘土中铁的氧化物被氧化成红色高价Fe203；然后，窑内转化成还原气氛,高价Fe203还原成青灰色低价Fe0 青砖较红砖结实、耐碱、耐久性好，但产量低、成本高,（3）烧结普通砖的技术要求根据国家标准GB/T5101-2003烧结普通砖的规定，普通粘土砖的技术要求包括尺寸偏差、外观质量、强度、抗风化性能、泛霜和石灰爆裂。并规定产品中不允许有欠火砖、酥砖和螺纹砖。根据尺寸偏差和外观质量分为优等品、一等品和合格品3个等级。,形状尺寸 普通粘土砖为长方体，其标准尺寸为240mm115mm53mm，加上砌筑用灰缝的厚度，则4块砖长，8块砖宽，16块砖厚分别恰好为1m，故每1m3砖砌体需用砖512块。,240(长)115(宽)53(高)mm。设灰缝为10mm，则 4长+()灰缝=8宽+()灰缝 16高+()灰缝=1m 1M3砌体需 4 8 16=512(块)砖1M3砌体需(1-5120.240.1150.053)M3砂浆,问题,某工程砌筑100M2的370墙，问需买多少块砖？拌多少M3砂浆？解:(1)砌体体积为 100 0.37=37 M3 则：需买 37512=18944(块)砖 需拌 37(1-5120.240.1150.053)=9.29M3砂浆,强度等级 普通粘土砖的强度等级根据10块砖的抗压强度平均值、标准值或最小值划分，共分为MU30、MU25、MU20、MU15、MU10五个等级，其具体要求如表7-1-1所示。,抗风化性能 抗风化性能是普通粘土砖重要的耐久性指标之一，砖的抗风化性能通常用抗冻性、吸水率及饱和系数三项指标划分。抗冻性是指经15次冻融循环后不产生裂纹、分层、掉皮、缺棱、掉角等冻坏现象；且重量损失率小于2%，强度损失率小于规定值。吸水率是指常温泡水24h的重量吸水率。饱和系数是指常温24h吸水率与5h沸煮吸水率之比。,石灰爆裂 原料中若夹带石灰石，在高温熔烧过程中生成过火（生）石灰。过火（生）石灰在砖体内吸水膨胀，导致砖体膨胀破坏，这种现象称为石灰爆裂。GB/T5101-2003规定，优等品不允许出现最大破坏尺寸大于2mm的爆裂区域；一等品不允许出现最大破坏尺寸大于10mm的爆裂区域；合格品中每组砖样215mm的爆裂区不得大于15处，其中10mm以上的区域不多于7处，且不得出现大于15mm的爆裂区。,泛霜 指可溶性盐类（硫酸盐、镁盐等）在砖表面的盐析现象，一般呈白色粉未、絮团或絮片状，严重时会出现起粉、掉角或脱皮等现象。,（4）烧结普通砖的特点和应用优点：1.较高的强度和耐久性 2.隔声、隔热 3.价格低廉缺点：1.破坏生态 2.自重大 3.施工效率低 4.抗震性差,（5）烧结普通砖的产品标记 烧结普通砖的产品标记按产品名称、品种、强度等级、质量等级和标准编号的顺序编写。例如，规格240mm115mm53mm、强度等级MU15、一等品的烧结粉煤灰砖，其标记为：烧结普通砖 F MU15 B GB/T 5101。,2.烧结多孔砖定义：以粘土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成的孔洞率等于或大于15，且孔洞小数量多的砖。,根据烧结多孔砖(GB 135442000)的规定，强度和抗风化性能合格的烧结多孔砖，根据尺寸偏差、外观质量、孔形及孔洞排列、泛霜、石灰爆裂分为优等品(A)、一等品(B)和合格品(C)三个质量等级。,(1)外形尺寸烧结多孔砖的外形为直角六面体，如图7.2，其长度、宽度、高度尺寸应符合下列要求：290，240，190，180(mm)；175，140，115，90(mm)。烧结多孔砖砌筑时孔洞应垂直于承压面。,(2)孔形孔洞率及孔洞排列孔形孔洞率及孔洞排列应符合表7.7的规定。(3)强度等级多孔砖的强度等级同烧结普通砖一样分成MU30、MU25、MU20、MU15、MU10五个强度等级，评定方法完全与烧结普通砖相同,(4)产品标记烧结多孔砖的产品标记按产品名称、品种、规格、强度等级、质量等级和标准编号的顺序编写。例如：规格尺寸290mm140mm90mm、强度等级MU25、优等品的粉煤灰砖，其标记为：烧结多孔砖 F 29014090 25 A GB 13544,图7.2 烧结多孔砖外形,表7.7 烧结多孔砖的孔形孔洞率及孔洞排列(GB 135442000),烧结空心砖是以粘土、页岩、煤矸石为主要原料，经焙烧而成的孔洞率15%，孔的尺寸大而数量少的砖。根据烧结空心砖和空心砌块(GB 135452003)的规定，烧结空心砖的外形为直角六面体，在与砂浆的接合面上应设有增加结合力的深度1mm以上的凹线槽，如图7.3，其尺寸有290mm 190mm90mm和240mm180mm115mm两种。,3.烧结空心砖,烧结空心砖根据表观密度分为800、900、1000、1100四个密度级别。每个密度级别根据孔洞及其排数、尺寸偏差、外观质量、强度等级和物理性能分为优等品(A)、一等品(B)和合格品(C)三个产品等级。,图7.3 烧结空心砖,产品标记烧结空心砖的产品标记按产品名称、品种、规格、密度等级、强度等级、质量等级和标准编号的顺序编写。例如：规格尺寸290mm190mm90mm、密度等级800、强度等级MU10、优等品的粉煤灰空心砖，其标记为：烧结空心砖 F（29019090）800 MU10 A GB13545,（二）非烧结砖非烧结砖称蒸压（养）砖，又称免烧砖。这类砖的强度是通过在制砖时掺入一定量胶凝材料或在生产过程中形成一定的胶凝物质而得到的。主要品种有蒸压灰砂砖、粉煤灰砖、煤渣砖等,（1）蒸压灰砂砖 蒸压灰砂砖是以石灰和砂为主要原料，经磨细、混合搅拌、陈化、压制成型和蒸压养护制成的。一般石灰占10%20%，砂占80%90%。,灰砂砖的外形尺寸与烧结普通砖相同，颜色有彩色(Co)和本色(N)两类。根据蒸压灰砂砖（GB 119451999）的规定，灰砂砖按其抗压强度和抗折强度分为MU25、MU20、MU15及MU10四个级别。强度等级大于MU15的砖可用于基础及其他建筑部位。MU10砖可用于砌筑防潮层以上的墙体。长期使用温度高于200以及承受急冷、急热或有酸性介质侵蚀的建筑部位应避免使用灰砂砖。,产品标记蒸压灰砂砖的产品标记按产品名称（LSB）、颜色、强度等级、质量等级和标准编号的顺序编写。如：强度等级MU15、优等品的彩色灰砂砖，标记为：LSB Co 15 A GB11945,（2）粉煤灰砖 粉煤灰砖是用粉煤灰和石灰为主要原料，掺加适量石膏和炉渣，加水混合拌成坯料，经陈化、轮碾、加压成型，再通过常压或高压蒸汽养护而制成的一种墙体材料。其尺寸规格与普通粘土砖相同。根据JC239-2001粉煤灰砖规定，根据外观质量、强度、抗冻性和干燥收缩值，粉煤灰砖分为优等品（A）、一等品（B）和合格品（C）。粉煤灰砖的强度等级分为MU30、MU25、MU20、MU15和MU10五级。一般要求优等品和一等品干燥收缩值不大于 0.65mm/m，合格品干燥收缩值不大于0.75 mm/m。,粉煤灰砖可用于工业与民用建筑的墙体和基础。但用于基础或用于易受冻融和干湿交替作用的建筑部位时，必须采用一等品与优等品。用粉煤灰砖砌筑的建筑物，应适当增设圈梁及伸缩缝或其他措施，以避免或减少收缩裂缝。粉煤灰砖不得用于长期受热（200以上）、受急冷急热和有酸性介质侵蚀的部位。,产品标记粉煤灰砖的产品标记按产品名称（FB）、颜色、强度等级、质量等级和标准编号的顺序编写。如：强度等级MU15、优等品的彩色粉煤灰砖，标记为：FB Co MU15 A JC239,（3）煤渣砖 炉渣砖是以煤燃烧后的残渣为主要原料，配以一定数量的石灰和少量石膏，配料、加水搅拌、陈化、轮辗、成型和蒸养或蒸压养护而制得的实心砌墙砖。其规格与普通粘土砖相同。炉渣砖强度等级分为MU20、MU15、MU10和MU7.5四个等级。,二、墙体砌块建筑砌块是一种比砌墙砖尺寸大的新型墙体材料，有适用性强、原料来源广、制作以及使用方便等特点。常见的有粉煤灰砌块、混凝土砌块和蒸压加气混凝土砌块等。,砌块的分类,砌块按规格可分为大型砌块、中型砌块和小型砌块；按用途可分为承重砌块和非承重砌块；按孔洞率分为实心砌块、空心砌块；按原料的不同可分为硅酸盐混凝土砌块、普通混凝土砌块、轻骨料混凝土砌块。,简称加气混凝土砌块，代号ACB，是以钙质材料和硅质材料为基本原料，经过磨细，并以铝粉为发气剂，按一定比例配合，再经过料浆浇筑、发气成型、坯体切割和蒸压养护等工艺制成的一种轻质、多孔的建筑材料。,（一）蒸压加气混凝土砌块,蒸压加气混凝土砌块(GB/T 119681997)规定，加气混凝土砌块一般有a、b两个系列，其公称尺寸见表7.11。,1.蒸压加气混凝土砌块的规格尺寸,表7.11 蒸压加气混凝土砌块的规格尺寸(GB/T 119681997),砌块的质量等级砌块按尺寸偏差、外观质量、体积密度和抗压强度分为优等品(A)、一等品(B)和合格品(C)三个质量等级,2.蒸压加气混凝土砌块的主要技术要求,蒸压加气混凝土砌块质量轻，表观密度约为粘土砖的1/3，具有保温、隔热、隔音性能好，抗震性强、耐火性好、易于加工、施工方便等特点，是应用较多的轻质墙体材料之一。适用于低层建筑的承重墙、多层建筑的间隔墙和高层框架结构的填充墙，也可用于一般工业建筑的围护墙，作为保温隔热材料也可用于复合墙板和屋面结构中。,3.蒸压加气混凝土砌块的应用,粉煤灰砌块(代号FB)是硅酸盐砌块中常用品种之一。粉煤灰砌块是以粉煤灰（硅质材料）为主要原料，掺入适量石灰、石膏加水拌匀，经振动成型、蒸汽养护而成。,（二）粉煤灰砌块,粉煤灰砌块的主要规格尺寸有880mm380mm240mm和880mm430mm240mm两种。如图7.4所示。按其外观质量、尺寸偏差和干缩性能分为一等品(B)和合格品(C)。干缩值应符合表7.16的规定。强度等级：MU10和MU13,1.粉煤灰砌块的技术要求,图7.4 粉煤灰砌块各部位名称,1长度；2端面；3灌浆槽；4宽度；5坐浆面(或铺浆面)；6角；7棱；8侧面；9高度,表7.16 粉煤灰砌块各项技术要求,可用于耐久性要求不高的一般工业和民用建筑的围护结构和基础，但不适用于有酸性介质侵蚀、长期受高温影响和经受较大振动影响的建筑物。,2.粉煤灰砌块的应用,普通混凝土小型砌块(代号NHB)是以水泥为胶结材料，砂、碎石或卵石为集料，加水搅拌，振动加压成型，养护而成的小型砌块。,（三）普通混凝土小型空心砌块,1.普通混凝土小型空心砌块的技术要求,砌块的主规格尺寸为390mm190mm190mm，辅助规格尺寸可由供需双方协商，即可组成墙用砌块基本系列。主砌块各部位的名称如图7.5所示。,砌块按尺寸偏差和外观质量分为优等品(A)、一等品(B)和合格品(C)三个质量等级，其具体要求见表7.17。砌块的主要技术要求包括外观质量、强度等级、相对含水率、抗渗性及抗冻性。按抗压强度分为MU3.5、MU5.0、MU7.5、MU10.0、MU15.0、MU20.0六个强度等级。,图7.5 小型空心砌块各部位的名称,1条面；2坐浆面(肋厚较小的面)；3铺浆面(肋厚较大的面)；4顶面；5长度；6宽度；7高度；8壁；9肋,表7.17 普通混凝土小型砌块的尺寸偏差、外观质量,2.普通混凝土小型空心砌块的应用,适用于地震设计烈度为8度及8度以下地区的一般民用与工业建筑物的墙体。,轻骨料混凝土小型空心砌块(代号LHB)，是由水泥、砂(轻砂或普通砂)、轻粗骨料、水等经搅拌、成型而得。,（四）轻骨料混凝土小型空心砌块,1.轻骨料混凝土小型空心砌块的技术要求,尺寸规格为390mm190mm190mm，辅助规格尺寸可由供需双方协商。根据轻骨料混凝土小型空心砌块(GB/T 152292002)的规定，轻骨料混凝土小型空心砌块按砌块孔的排数分为五类：实心(0)、单排孔(1)、双排孔(2)、三排孔(3)和四排孔(4)。,按其密度可分为500、600、700、800、900、1000、1200、1400八个等级；按其强度可分为1.5、2.5、3.5、5.0、7.5、10.0六个等级；按尺寸允许偏差和外观质量分为一等品(B)、合格品(C)两个等级。,2、轻骨料混凝土小型空心砌块的应用,目前我国各种轻骨料混凝土小型空心砌块的产量约为500万m3，约占全国混凝土小型砌块产量的20%。与普通混凝土小型空心砌块相比，轻骨料混凝土小型空心砌块重量更轻，保温性能、隔声性能、抗冻性能更好。主要应用于非承重结构的围护和框架结构填充墙。主要用于保温墙体(3.5MPa)或非承重墙体、承重保温墙体(3.5MPa)。,三、墙用板材,墙用板材的种类：（1）水泥类墙用板材（2）石膏类墙用板材（3）植物纤维类板材（4）复合墙板,（一）水泥类墙用板材,1.预应力混凝土空心板主要规格尺寸：,2.纤维增强低碱度水泥建筑平板 是以温石棉、抗碱玻璃纤维等为增强材料，以低碱度水泥为胶结材料，加水混合成浆，经制坯、压制、蒸养而成的薄型平板。按石棉掺入量分为：TK和NTK,主要尺寸规格：,（二）石膏类墙用板材,1.纸面石膏板 纸面石膏板是由石膏芯材与护面纸组成，按其用途分为普通纸面石膏板、耐水纸面石膏板和耐火纸面石膏板三种。,2.石膏空心条板 以建筑石膏为胶凝材料，添加适当的辅料，搅和成料浆，浇注成型、抽芯、干燥等工艺制成的轻质板材。特点：重量轻、强度高、隔热、隔声、防水等性能，可锯、可刨、可钻、施工简便。与纸面石膏板相比，石膏用量少、不用纸和胶粘剂、不用龙骨，工艺设备简单，所以比纸面石膏板造价低。常用作内隔墙。,双凹槽石膏空心条板,3.石膏纤维板 以纤维增强石膏为基材，以各种纤维为增强材料的无面纸石膏板。特点：质轻、高强、耐火、韧性好、可加工性好。,（三）植物纤维类板材,1.稻草板 主要原料：稻草、板纸和脲醛树脂胶料等。特点：优点：质轻、保温隔热、隔声、强度高、耐冲击 缺点：耐水性差、可燃,2.蔗渣板,（四）复合墙板,组成：结构层(普通混凝土或金属板)保温层（矿棉、泡沫塑料、加气混凝土）面层（各类可装饰的轻质薄板）,1.混凝土夹心板 是以20-30mm厚的钢筋混凝土做内外表面层，中间填以矿渣毡、岩棉毡或泡沫混凝土等保温材料，内外两层面板以钢筋件连接。,2.泰柏板 泰柏板是一种新型建筑材料,选用强化钢丝焊接而成的三维笼为构架,阻燃EPS泡沫塑料芯材组成,是目前取代轻质墙体最理想的材料.特点：具有较高节能，重量轻、强度高、防火、抗震、隔热、隔音、抗风化，耐腐蚀的优良性能，并有组合性强、易于搬运，适用面广，施工简便等特点。用途：适用于高层多层工民建筑物。,3.轻型夹心板 是用轻质高强的薄板为面层，中间以轻质的保温隔热材料为芯材组成的复合板。,不锈钢夹心板,岩棉夹心板,
