    安装技术第三章 室内供暖系统安装.ppt

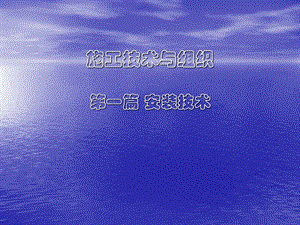

    施工技术与组织第一篇 安装技术,2,第三章 室内供暖系统安装,1.1 室内供暖系统安装概述1.2 管道安装1.3 散热器安装1.4 供暖系统试压、清洗、通暖与验收,3,第三章 室内供暖系统安装,室内供暖系统是指建筑物内部的供暖设施,它包括供热管路、散热设备和附件等。安装的目的:实现设计意图、便于运行管理及检修,保证施工质量,考虑美观。室内采暖系统的安装与室外供热管道的安装相比有不同的特点,它既是整个建筑物不可分割的一个组成部份,又是一个独立的单项工程;此外,民用建筑中,室内供热管道是室内管道安装的一部分,经常与给排水、燃气管道一同安装,工业建筑中,经常与工艺管道、动力管道等一同安装。,1.1 室内供暖系统安装概述,4,第三章 室内供暖系统安装,提高施工质量的关键是做好技术管理,按程序施工,施工前应熟悉图纸做好图纸会审,编制施工预算,施工用具及易损耗品的供应计划,提出工程用材料和设备计划。大型工程要做好施工组织设计。图纸会审:目的是减少盲目性,提高施工水平,由建设单位、设计单位和施工单位三方参加。注意事项:供暖设计的各图上对工程的要求是否一致;管道标高、坡度、坡向、管径及变径是否交代清楚;平面图、系统图是否一致,有无遗漏;交差管道有无打架;方案有无明显的不合理之处。,1.1 室内供暖系统安装概述,5,第三章 室内供暖系统安装,图纸会审常出现的问题:采暖图上主干管只是一条直线,实际上可能是绕柱、穿梁、穿剪力墙、沉降缝等;入户管在穿过箱形基础、砌筑基础或地梁时没有预留孔洞或设置套管(防水);安装散热器的位置、高度及维护结构的材质等原因实际上无法安装(台板高度、空心砖、玻璃幕、轻质墙等);管道固定支架、自然补偿、弯管位置不清;管井或管廊内管道较多时,无大样图或不明确;与标准图不符合或施工验收规范的要求不一致;方案与数据问题(噪音、压力控制、新风问题);,1.1 室内供暖系统安装概述,6,第三章 室内供暖系统安装,管道避让原则:支管让主管;小管让大管;一般管让高温管;低压管让高压管;次要管让主要管。室内供暖系统施工方法:现场测线和预制化施工(按图测线)。测线:测线时需要一定的工程经验,熟悉图纸和有关规范、操作规程;建筑长度:管道系统中两个零件或设备中心的尺寸。安装长度:零件或设计之间管子的有效长度 加工长度:管子所需实际下料尺寸,直管段安装长度。,1.1 室内供暖系统安装概述,概 念,7,第三章 室内供暖系统安装,技术交底:向施工队阐明本工程的技术要点、难点及质量要求。施工程序:先安装散热器,再安装干管、配立管、支管;先安装干管,配立管,再挂散热器,配支管;也可以采用散热器和干管同时安装,与土建配合。不管采用那种安装方式,首先要选择基准,基准的选择主要是定水平线、水平面和垂直线。借助土建结构(地面、窗台),仪器(水平尺、水平仪、经纬仪及重锤吊线)等。,1.1 室内供暖系统安装概述,8,第三章 室内供暖系统安装,安装方法:分顺序安装法和平行安装法。顺序安装法:在建筑主体结构完成、墙面抹灰后开始安装管道;安装迅速,交叉少。平行安装法:管道安装与土建工程齐头并进;与土建交叉作业,多工种配合。管道施工过程:套管、支架、干管立支干管安装 套管:管道穿过建筑结构时,要根据设计预留孔洞或埋设套管。套管分普通套管(铁皮或钢管制作)、钢性柔性防水套管。,1.2 室内供暖管道安装,9,第三章 室内供暖系统安装,10,第三章 室内供暖系统安装,支架:管道支架根据作用和特分固定支架和活动支架,预埋支架时要按设计坡度敷设;根据结构形式可分为托架、吊架、管卡;,1.2 室内供暖管道安装,11,第三章 室内供暖系统安装,管道连接前,调直,做好弯管预制,管道清理内部污物,施工过程中外露管口要包扎遮堵。干管安装:干管安装从进户处或分支点开始,首先应了解干管位置、标高、管径、坡度、立管连接点。供暖图上的标高对管子来说指管子中心线的高度,通常以建筑物室内一层地面标高为零点做基准面。坡度用箭头表示,指向低点。高点设放气管(阀)、低点泄水管(阀)。干管不得穿过烟囱、厕所蹲台等,必要时设套管。,1.2 室内供暖管道安装,12,第三章 室内供暖系统安装,立支管安装:干管就位后安装立管,然后再安装支管。干管与立管的不同点是干管安装时先安装支架,然后管子就位,立管安装时,通常是先将管道连接好以后再固定立管卡子。立管与干管的连接方式,决定于干管的连接方式。干管离墙距离远(不小于60),立管距墙近(30),两者连接可以通过弯头、乙字弯、抱弯解决。,1.2 室内供暖管道安装,13,第三章 室内供暖系统安装,散热器种类:光管散热器、铸铁散热器、钢制散热器,铝制散热器、辐射板散热器等。,1.3 散热器安装,14,第三章 室内供暖系统安装,散热器安装图:,1.3 散热器安装,15,第三章 室内供暖系统安装,散热器安装组对材料,1.3 散热器安装,16,第三章 室内供暖系统安装,17,第三章 室内供暖系统安装,低温地板辐射采暖系统安装(补充)低温地板辐射采暖系统是辐射采暖的一种方式,它具有节能、采暖效果好及不占用建筑室内空间等优点而被认识并推广。低温热水地板辐射采暖采用低温热水作为热媒,采暖供水温度不大于60。民用建筑供水温度3550,供回水温差810。系统工作压力不大于0.8MPa。全面辐射采暖的耗热量按设计规范计算后应乘以0.9 0.95的修正系数,或室内计算温度的取值比对流采暖系统的室内计算温度低2,不考虑高度附加。,18,第三章 室内供暖系统安装,低温地板辐射采暖管道的敷设形式及结构,注:一层防潮、卫生间厨房、泳池、浴池设防水层,19,第三章 室内供暖系统安装,低温地板辐射采暖管道的敷设形式及结构 加热盘管管材常用交联聚乙烯管(PE-X)、无规共聚聚丙烯管(PP-R)聚丁烯管(PB)、交联铝塑复合管(XPAP)。标准的加热盘管布置方式有两种,一种是S形,另一种是回字形。S形盘管每个循环回路一般不宜超过60m,回字形不宜超过120m。每组热媒集配水器装置设置的分支环路不宜超过8个。,20,第三章 室内供暖系统安装,低温地板辐射采暖系统的安装,21,第三章 室内供暖系统安装,低温地板辐射采暖系统的安装,22,第三章 室内供暖系统安装,低温地板辐射采暖系统的安装,23,第三章 室内供暖系统安装,低温地板辐射采暖系统的安装 地板辐射采暖系统的安装工程,环境温度不宜低于5,管道安装前,应对材料的外观和接头的配合公差进行检查,并清除管道和管件内外的污垢和杂物;安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。绝热层的敷设应平整,接缝严密,除将加热盘管固定在绝热层上的塑料卡钉穿越外,不得有其它破坏。加热盘管应按设计图纸的位置及间距进行放线、配管,并应保持水平。弯管不应有死折,曲率半径 不小于6倍管径,一次成型,不得反复弯曲。,24,第三章 室内供暖系统安装,低温地板辐射采暖系统的安装 加热盘管间距一般不大于300mm,在填充层内不得有接头,并应加以固定,直管固定点间距0.5-0.7m,弯管固定点间距0.2-0.3m。固定方法有:采用固定卡子;轧带将加热管绑扎在敷设于绝热层表面的钢丝网上;卡在敷设于绝热层表面专用管架或管卡上。,
