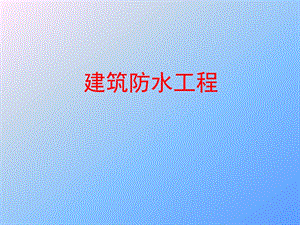

    屋顶构造及屋面防水.ppt

    建筑防水工程,单元2 屋顶构造及屋面防水工程施工,知识点:了解屋顶类型;认识屋顶的坡度、排水方式以及防水等级;熟悉平屋顶、坡屋顶构造;掌握屋面防水施工的工艺及要求;了解屋面防水质量标准和验收的内容。,课题1 屋顶构造基本知识,1.1 屋顶的类型,定义:建筑物上最上部的覆盖部分,具有抵御自然界各种环境因素对建筑物的不利影响和构成建筑物的体形立面的作用。其中防水是屋顶的基本功能要求,也是屋顶设计的核心。组成:屋顶由屋面和支撑结构等组成。,分类:按外形分为平屋顶、坡屋顶和其他屋顶。1、平屋顶 平屋顶是指排水坡度小于5%的屋顶,常用坡度2%3%。,2、坡屋顶 坡屋顶是指屋面坡度较陡,排水坡度大于10%的屋顶。,1.2 屋顶的排水,1.2.1 屋顶的坡度 屋顶坡度常用的表示方法有斜率法、百分比法和角度法。一般坡屋顶采用斜率法,平屋顶采用百分比法,角度法应用较少。,不同屋面覆盖材料的各自的排水坡度范围,屋顶坡度的形成做法材料找坡:由垫坡材料(水泥炉渣、石灰炉渣等轻质材料)形成。结构找坡:屋顶自身有排水坡度,上顶面倾斜的屋架、屋面梁、山墙等上搁置屋面板形成结构找坡。,材料找坡,结构找坡,1.2.2 屋顶的排水方式 1、外檐自由排水也称无组织排水。是指雨水经檐口自由落下至地面,屋面不设雨水口、天沟等设施。无组合排水方式构造简单、经济,但雨水会溅湿墙脚,适用于低层建筑和少雨地区建筑。,2、外檐沟排水(有组织排水)屋面根据房屋跨度和外形需要,做成单坡、双坡或四坡排水。在屋面设有排水檐沟,檐沟内垫出纵向坡度,将雨水引向雨水口,进入落水管。,3、女儿墙内檐沟外排水(有组织排水)在女儿墙内设内檐沟或垫坡,落水管设在外墙外面,将雨水口穿过女儿墙。4、内排水(有组织排水)雨水经雨水口流入室内落水管,再排到室外排水系统。对高层建筑,多跨厂房等使用内排水。,1.2.3 屋面防水等级,1.3 平屋顶构造,1.3.1 平屋顶的组成 平屋顶由面层(防水层)、保温隔热层、结构层和顶棚层等四部分组成。1.3.2 平屋顶的防水构造(1)卷材防水屋面构造,(2)刚性防水屋面构造,(3)涂膜防水屋面构造,1.4 坡屋顶构造,1.4.1 坡屋顶组成 坡屋顶由承重结构、屋面和顶棚组成。1.4.2 坡屋顶的防水构造(1)平瓦屋面(2)波形瓦屋面(3)金属板材屋面,平瓦坡屋面的构造 平瓦即粘土瓦,也叫机平瓦,是用粘土模压成凸纹后焙烧而成。(1)空铺平瓦屋面(2)实铺瓦屋面:屋面板上挂瓦、钢筋砼挂瓦板平瓦屋面,空铺平瓦,实铺平瓦,课题2 卷材防水屋面施工,2.1 常用材料,屋面防水工程常用的防水卷材有沥青防水卷材、高聚物改性沥青卷材和合成高分子卷材。,高聚物改性沥青卷材提高了防水材料的强度、延伸率和耐老化性能,逐步取代传统的沥青卷材。,合成高分子卷材具有单层防水、冷施工、重量轻、污染小、对基层适应性强等特点,是正在发展和推广施工的防水卷材。,石油沥青卷材,俗称油毡,是用高软化点的石油沥青涂盖纸胎两面,再撒上滑石粉(粉毡)或云母片(片毡)面而形成的防水材料,常用的为石油沥青粉毡,标号为350#、500#,宽度为915mm,每卷长200.3m。,石油沥青卷材 包装的石油沥青卷材,属限制和淘汰产品!,2.1.1 常用防水卷材,高聚物改性沥青卷材,以合成高分子聚合物改性沥青为涂盖层,聚脂无纺布(PY)或玻纤毡(G)为胎体,聚乙烯膜、铝薄膜、砂粒、彩砂、页岩片等材料为覆面材料制成可卷曲的片状防水材料。,高聚物改性沥青卷材具有纵横向拉力大、延伸率好、韧性强、耐低温、耐老化、耐紫外线、耐温差变化、自愈力粘合等优良性能。,常用的有“SBS”、“APP”,宽度均为1m,厚度25mm,长度为205m。,高聚物改性沥青卷材,合成高分子卷材,以合成橡胶、合成树脂为基料,加入适量的化学助剂和填充料加工而成的可卷曲的片状防水材料,,合成高分子卷材具有高强度、高伸长率、高撕裂强度和耐高低温、耐臭氧、耐老化寿命长等特性。,三元乙丙橡胶防水卷材,常用的有“三元乙丙”、“氯化聚乙烯”、“氯化聚乙烯-橡胶共混”等,宽度为11.2m,厚度有1、1.2、1.5、2mm四种规格,长度为1020m。,2.1.1 基层处理剂,基层处理剂是为了增强防水材料与基层之间的粘结力,在防水层施工前,预先涂刷在基层上的稀质涂料。,冷底子油 冷底子油是油毡防水屋面的基层处理剂,由10#或30#石油沥青与汽油以3:7的配比调制的冷底子油为快挥发性冷底子油,涂刷后510h干燥。卷材基层处理剂 卷材生产厂家配套供应。,2.1.3 胶粘剂,沥青胶结材料 高聚物改性沥青卷材的胶粘剂主要有氯丁橡胶改性沥青胶粘剂、CCTP抗腐耐水冷胶料,前者主要用于卷材基层、卷材与卷材的粘结,后者具有抗腐蚀、耐酸碱、防水和耐低温等特殊性能。合成高分子卷材胶粘剂 合成高分子卷材的胶粘剂主要有氯丁系胶粘剂(404胶)、丁基胶粘剂、BX-12胶粘剂等。此类胶粘剂均由厂家配套供应。,2.1.4 防水卷材及胶粘剂的进场检验、储运、保管,储运保管 不同品种、标号、规格和等级的产品应分别堆放。卷材宜直立堆放,其高度不宜超过两层。避免雨淋、日晒和受潮,严禁接近火源和热源,避免与化学介质和有机溶剂等有害物质接触。,防水卷材的存放,进场检验 同一品种、牌号和规格的卷材,抽验数量为:大于1000卷,每1000卷抽取5卷;5001000卷抽4卷;100499卷抽3卷;100卷以下抽2卷;任抽1卷作物理性能检验,全部指标达到标准时,即为合格。其中如有1项指标不达标,应加倍复验,全部达标即为合格。复验时有1项不达标,即判定该产品不合格。不合格的防水材料严禁在建筑工程中使用。,检验项目,2.2.1 找平层施工,一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。,厚度及技术要求,水泥砂浆找平层:当结构层为现浇砼整体板时,厚度为1520mm;当有整体或块状材料保温层时,厚度为2025mm;当结构层为装配式砼板且保温层为松散材料时,厚度为2030mm。水泥砂浆采用1:2.51:3(水泥:砂)体积比,水泥强度等级不低于32.5级。,2.2 卷材防水屋面施工,细石砼找平层:厚度为3035mm,砼强度等级不低于C20。沥青砂浆找平层:当结构层为现浇砼整体板时,厚度为1520mm;当结构层为装配式砼板且保温层为整体或块状材料时,厚度为2025mm。沥青砂浆采用1:8(沥青:砂)质量比。,找平层的排水坡度,平屋面采用结构找坡时不应小于3%,材料找坡时宜为2%;天沟、檐沟纵向找坡不应小于1%,沟底水落差不得超过200mm。,节点处理,找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形,园弧半径当防水层为沥青防水卷材时R=100150mm,高聚物改性沥青防水卷材时R=50mm,合成高分子防水卷材时R=20mm。内部排水的落水口周围,找平层应做成略低的凹坑。,高低跨变形缝处理 伸出屋面管道防水处理 直式水落口,找平层的分格缝,找平层宜设分格缝,并嵌填密封材料。分格缝应留设在板端缝处,其纵横缝的最大间距,水泥砂浆或细石砼找平层不宜大于6m,沥青砂浆不宜大于4m。,屋面分格缝的面层处理,2.2.2 保温层施工,保温材料可分为三类:一是松散材料,如炉渣、膨胀蛭石、膨胀珍珠岩等,目前已较少使用。二是板状材料,如膨胀蛭石、膨胀珍珠岩块,泡沫水泥、加气砼块,岩棉板、EPS聚笨板、XPS挤塑板。三是整体现浇(喷)保温层,如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统 等。,保温层材料,目前较多使用的是岩棉板、EPS聚笨板、XPS挤塑板等板状材料。聚胺酯硬泡防水保温等一体化系统发展迅速。,保温层的施工,保温层施工前基层应平整、干燥和干净,保温板紧贴(靠)基层、铺平垫稳、分层铺设时上下层接缝错开,拼缝严密,板间缝隙应采用同类型材料嵌填密实,粘贴应贴严粘牢,找坡正确。,岩棉板保温层铺设 XPS挤塑板保温屋面,防水层,挤塑板,玻纤瓦,屋面聚氨酯防水保温一体化系统,采用高压无气喷涂机现场直接发泡成型工艺,使屋面防水保温一体化,形成的防水保温层连续无接缝,具有保温效果优异、粘接性能好、强度高、抗渗透性强和耐老化性能优异等特点。,喷涂聚氨酯硬泡 聚氨酯防水保温屋面 屋面效果,2.2.3 卷材防水层施工,沥青卷材防水层只允许在防水等级为、级的屋面防水层中使用,级屋面为三毡四油,级屋面为二毡三油。,1.沥青卷材防水层施工,不同品种、标号、规格的卷材应分别直立堆放,高度不超过 2层。避免雨淋、日晒和受潮,严禁接近火源和热源,避免与化学介质和有机溶剂等有害物质接触。,防水卷材的存放,卷材存放,沥青卷材防水层的施工应在屋面其它工程完工后进行。铺设屋面隔气层和防水层前,基层必须干净、干燥。,基层清理及干燥程度检查,将一块1m2 卷材平坦干铺在找平层上,静置34h后掀开检查,找平层覆盖部位无水印即可铺设。,清理基层 铲除灰渣、油污等附着物,基层处理剂(冷底子油)具有较强的渗透性和憎水性,能增强沥青胶结材料与找平层的粘结力。基层处理剂的涂刷一般在找平层干燥后进行,涂刷应薄而均匀、不得有空白、麻点或气泡。,冷底子油施工 涂刷环氧改性沥青基层处理剂,基层处理,当屋面坡度小于3%时,卷材宜平行屋脊铺贴;屋面坡度在315%时,卷材可平行或垂直屋脊铺贴;屋面坡度大于15%或屋面受震动时,卷材应垂直屋脊铺贴;上下层卷材不得相互垂直铺贴。,平行于屋脊铺贴时,应从天沟或檐口开始向上逐层铺贴,两幅卷材的长边搭接(压边)应顺流水方向,长边搭接宽度不小于70mm(满粘法)或100mm(空铺、点粘、条粘法);短边搭接(接头)应顺主导风向,搭接宽度不小于100mm(满粘法)或150mm(空铺、点粘、条粘法)。,卷材的铺贴方向,相邻两幅卷材短边搭接缝应错开不小于500mm,上下两层卷材应错开1/3或1/2幅卷材宽度。平行于屋脊铺贴可一幅卷材一铺到底,工作面大、接头少、效率高,利用了卷材横向抗拉强度高于纵向抗拉强度的特点,防止卷材因基层变形而产生裂缝,宜优先采用。,卷材水平铺贴搭接要求 卷材平行于屋脊铺贴,垂直于屋脊铺贴时,则应从屋脊向檐口铺贴,压边顺主导风向,接头顺流水方向,屋脊处不能留设搭接缝,必须使卷材相互越过屋脊交错搭接以增强屋脊的防水和耐久性。,铺贴大面积屋面防水卷材前,应先对落水口、天沟、女儿墙和沉降缝等地方进行加强处理,做好泛水处理,再铺贴大屋面的卷材,当铺贴连续多跨或高低跨屋面时,应按先高跨后低跨、先远后近的顺序进行。,高低跨屋面泛水处理,绿豆砂保护层是在各层卷材铺贴完后,在上层表面浇一层24mm的沥青胶,趁热撒上一层粒径为35mm的小豆石,并加以压实,使豆石与沥青胶粘结牢固,未粘结的豆石应扫除干净;,采用水泥砂浆、块材或细石砼等刚性保护层时,保护层与防水层之间应设置隔离层,保护层应设分格缝,水泥砂浆保护层分格面积宜为1m2;块体材料不宜大于100m2,细石砼保护层不大于36m2。刚性保护层与女儿墙、山墙之间应预留宽度为30mm的缝隙,并用密封材料嵌填严密。,保护层的施工,2.高聚物改性沥青卷材防水层施工,高聚物改性沥青卷材可在防水等级为、级的屋面防水层中使用。级屋面可一道设防,卷材厚度不小于4mm;级屋面应二道设防,卷材厚度不小于3mm;级屋面应三道或三道以上设防,卷材厚度不小于3mm。,长边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法);短边搭接宽度不小于80mm(满粘法)或100mm(空铺、点粘、条粘法)。,搭接长度,SBS卷材的长边搭接,热溶法施工,热熔法不需涂刷胶粘剂,直接用火焰烘烤后与基层粘贴,能降低造价,当气温较低或基层略有湿气时尤为合适。,热溶法一般在涂刷基层处理剂8h后进行,火焰加热器的喷嘴距卷材面的距离约0.5m左右,与基层呈45600角。,熔焊火焰与卷材和基层表面的相对位置,热溶法施工,加热卷材应均匀,至热溶胶层出现黑色光泽、发亮至稍有微泡出现,不得过分加热或烧穿卷材,热溶后应立即滚铺卷材,滚铺时应排除卷材下面的空气,使之平展无皱折,并用辊压粘结牢固。,热熔卷材端部铺贴示意图,搭接部位应采用热风焊枪加热,接缝部位必须溢出热溶的改性沥青胶,随即刮平封口、粘贴牢固。热熔卷材可采用满粘法和条粘法,满粘法采用滚铺法施工,条粘法采用展铺法施工。,卷材铺贴时边涂刷胶粘剂边向前滚铺卷材,并及时辊压密实。卷材的接缝既可用胶结剂粘合,也可用汽油喷灯加热熔接。,冷粘法施工,冷粘法施工,3.合成高分子卷材防水层施工,合成高分子卷材可在防水等级为、级的屋面防水层中使用。级屋面可一道设防,卷材厚度不小于1.2mm;级屋面应二道设防,卷材厚度不小于1.2mm;级屋面应三道或三道以上设防,卷材厚度不小于1.5mm。,采用胶粘剂时长边和短边的搭接宽度均不小于80mm(满粘法)或100mm(空铺、点粘、条粘法);采用胶粘带时长边和短边搭接宽度均不小于50mm(满粘法)或60mm(空铺、点粘、条粘法)。,搭接长度,胶粘剂的调配和搅拌,胶粘剂由厂家配套供应,单组份粘结剂只需开桶搅拌均匀即可使用,双组份胶粘剂须严格按厂家的配合比和配制方法进行计量、掺合、搅拌均匀方能使用,粘结剂为不同品种时,不得混用。,涂刷胶粘剂,胶粘剂应均匀涂刷在卷材的背面,不得涂刷过薄而露底、也不得涂刷过多而堆积。搭接缝部位不得涂刷胶粘剂,此部位留作涂刷接缝胶粘剂。某些卷材要求卷材背面和基层表面均涂刷胶粘剂。,卷材的铺贴,卷材铺贴的时机视胶粘剂的性能和施工环境而不同,有的要求胶粘剂涂刷后立即铺贴,有的要求涂刷后静置1030min,用手指触不粘手时即可开始铺贴。铺贴时卷材不得皱折,也不得用力拉伸卷材,应排除卷材下面的空气,辊压粘贴牢固。,常用的铺贴方法有“抬铺法”和“滚铺法”。,自粘型卷材滚铺法施工示意图,屋面防水施工,课题3 涂膜防水屋面施工,涂膜防水屋面是在屋面基层上涂刷防水涂料,经固化后形成一层有一定厚度和弹性的整体涂膜,从而达到防水目的的一种防水屋面形式。,3.1 常用材料,防水涂料按成膜物质的主要成分,分为:沥青基防水涂料高聚物改性沥青防水涂料合成高分子防水涂料 根据涂料品种和屋面构造形式的需要,可在涂抹防水层中增设胎体增强材料。,3.1.1 涂料及涂膜防水层技术要求,1、涂料中固体含量是涂膜质量的保证;2、优良的防水性能;3、耐久性好;4、温度明感性低;5、有一定的强度和延伸率;6、工艺简单、易施工;7、环境污染少。,3.1.2 常用防水涂料,沥青基防水涂料(水乳型或溶剂型)主要品种:石灰乳化沥青涂料、膨润土乳化沥青涂料和石棉乳化沥青涂料 特点:对沥青基本没改性,价格低廉。适用范围:III、IV级民用或工业建筑屋面,混凝土地下室和卫生间防水。,高聚物改性沥青防水涂料(水乳型、溶剂型或热熔型)主要品种:氯丁橡胶改性沥青涂料(溶剂为汽油)、丁基橡胶改性沥青涂料、丁苯橡胶改性沥青涂料、SBS改性沥青涂料、APP改性沥青涂料 特点:具有一定的柔韧性、抗裂性、拉伸强度,耐高低温性能,使用寿命有改善。适用范围:II、III、IV级防水等级的屋面、地面、混凝土地下室和卫生间等的防水工程。,合成高分子防水涂料(水乳型或溶剂型)主要品种:丙烯酸防水涂料(丙烯酸酯乳液为成膜物质,合成橡胶乳液为改性剂)、聚氨酯防水涂料(双组分反应型,A组分聚氨酯,B组分固化剂)、硅橡胶防水涂料、聚合物水泥防水涂料 特点:高弹性、高耐久性、优良的耐高低温性能。适用范围:I、II、III级防水等级的屋面、地面,水池及卫生间等的防水工程。,3.1.3 胎体增强材料,涂膜防水层施工时,经常在防水涂层中加设玻璃纤维布或聚脂纤维布等作为胎体增强材料,其主要目的是:1.细部节点用胎体增强材料适应变形能力 天沟、檐沟、檐口、泛水等节点部位,因为屋面结构温度变形不同步,易产生变形和裂纹,造成渗漏,故在屋面防水的薄弱部位,须在大面积涂膜防水层施工前,在这些易渗漏点或线向外扩宽200mm内至少增加一涂一布的附加层,增强防水涂膜的抗变形能力。2.大面积使用胎体可增强防水涂层的抗拉强度 一些沥青和改性沥青类防水涂料,其成膜后自身抗拉强度低。因此,必须要加无纺布或玻纤布来增强防水涂膜的抗拉强度。,3.大面积使用胎体可提高防水涂膜厚度的均匀性大面积涂布防水涂料时,胎体增强材料可吸收涂料起到带料的作用。在施工中边上料边贴布时,因有织物必需按要求上足料,且上料要摊涂均匀,否则会产生胎体浸渍不透的问题,这时需随时加料补料,同时在下一道涂料涂布时进行调整上料量和均匀度,确保整体防水层的质量。4.起固胶、带胶的作用因为胎体增强材料要吸收涂料,保留了一部分胶不向低处流,也增加了胶料向下流时的阻力,起到载体的作用。因此,对于坡度较大的屋面及立面在涂膜中加铺无纺布或玻纤布,可起到固胶、带胶的作用,尤其是有些固化时间长、黏度低的涂料加铺一层布,能保证涂膜的施工质量。,玻纤布,无纺布,3.2 涂抹防水屋面施工,3.2.1 涂抹防水屋面构造,涂膜防水屋面构造图,3.2.2 基层(即找平层)处理要求,找平层设宽20mm的分割缝,并嵌填密封材料。分割缝应留设在板端缝处,其纵横缝的最大间距:水泥砂浆或细石混凝土找平层,不宜大于6m;沥青砂浆找平层,不宜大于4m。转角处应抹成圆弧形,其半径不小于50mm。严格要求平整度。找平层应有足够的强度,尽可能避免裂缝的产生,故找平层宜采用掺膨胀剂的细石混凝土,强度等级不低于C20,厚度3040mm。,3.2.3 分割缝及节点处理,分割缝处应铺设带胎体增强材料的空铺附加层,其宽度为200300mm;天沟、檐沟、檐口等部位,均应加铺有胎体增强材料的空铺附加层,其宽度不小于200mm;水落口周边应作密封处理,管口周围500mm范围内应加铺有胎体增强材料的附加增强层,涂膜伸入水落口的深度不得小于50mm;泛水处应加铺有胎体增强材料的附加层;涂膜防水层的收头应用防水涂料多遍涂刷或用密封材料封固严密。,板缝嵌缝,油膏有两类,一类是沥青油膏、橡胶沥青油膏、塑料油膏等,一般采用冷嵌施工;另一类是聚氯乙烯胶泥,由聚氯乙烯树脂、煤焦油为主剂,掺入增塑剂、稳定剂和填充料,在现场边加热边搅拌,在1301400C保持510min塑化而成,为热嵌施工。,嵌缝油膏和胶泥,嵌缝施工,冷嵌油膏宜用嵌缝枪或将油膏切割成条,随切随嵌,用力压实嵌密,接槎做成斜槎。,热嵌胶泥应自下而上进行,温度不低于1100C,先嵌垂直于屋脊的板缝,后嵌平行于屋脊的板缝,在灌垂直于屋脊的板缝时,凡与平行于屋脊板缝的交叉处两侧各灌150mm,并留成斜槎。油膏的覆盖宽度应超出板缝每边不少于20mm。,挤出枪嵌填,密封材料热灌法施工,3.2.4 防水层施工,施工工艺流程涂膜防水施工的工艺流程一般为:基层清理喷涂基层处理剂特殊部位增强处理涂布防水涂料以及铺贴胎体增强材料清理与修整施工保护层。涂膜的施工顺序 先高跨后低跨,先远后近,先立面后平面。同一屋面应先涂排水比较集中的水落口、天沟、檐口等部位,再进行大面积涂布。防水涂膜分为薄质防水涂料和厚质防水涂料两种。薄质防水涂料是指设计防水涂膜总厚度在3mm以下的涂料。防水涂膜总厚度在3mm以上的涂料,一般称为厚质防水涂料。,防水施工技术要点 基层清理,喷涂基层处理剂,附加层处理与卷材防水施工基本相同。根据设计要求,现场条件,工艺方法,选材试做样板,确实涂刷遍数,时间间隔等施工参数,并得到监理,建设单位的认同。采用单组份涂料,用搅拌机搅拌均匀才能使用。采用胎体增强时,胎体材料在涂膜中层次位置,铺粘方向,附加层位置,大小尺寸等符合设计或规范要求。涂层涂刷应控制好厚度,可采用人工涂刷方法,也可用机械喷涂。涂刷法施工是在基层上边倒涂料边用刮板刮开,刮均涂料,一次不宜倒的过多,过多使涂料难以均匀展开,更不能图省事一遍涂刷过厚,造成薄厚不均,浪费材料。,铺设胎体增强材料可采用湿铺法或干铺法施工。湿铺法就是边倒料,边涂刷,边铺胎体的方法。干铺法就是在上一道工序干燥后边铺胎体,边在已展平的表 面上用刮板均匀满刮一道投料固定胎体。无论哪种方法,涂料必须渗透网眼,使上下层涂料与胎体融为一体,待干燥后再继续进行下一道工序施工。一般施工顺序按“先高后低,先远后近,先檐口后屋脊,先细部后大面”的原则进行。涂层保护层施工,一般薄质涂料宜用蛭石,云母粉,铝粉以及浅色涂料。厚质涂料可用黄沙,石英砂,石屑粉。在防水施工完成最后一道涂层时,就立即均匀撒布保护材料,并随既用胶辊滚压,使之粘结,隔日将多余部分扫去。涂料浅色时,须待防水层最后一道涂抹干燥后进行涂刷,要求不漏底,不起泡,未干之前禁止上人踩踏。,防水涂料施工方法,涂料施工一般采用手工抹压、涂刷或喷涂等方法进行。涂膜应根据防水涂料的品种分遍涂布,防水层与基层粘结牢固、表面平整、涂刷均匀,无流淌、皱折、鼓泡、露胎体和翘边等缺陷,上一层涂层干燥成膜后方可涂后一遍涂料,不可一次涂成。,手工抹压涂刷 涂刷均匀 表面平整,屋面坡度小于15%时胎体增强材料平行于屋脊铺设,屋面坡度大于15%时应垂直于屋脊铺设,胎体长边搭接宽度不小于50mm,短边搭接宽度不小于70mm,上下层不得相互垂直铺设,搭接缝应错开不小于幅宽的1/3。,在涂层结膜硬化前,不得在其上行走或堆放物品。雨天或涂层干燥结膜前可能下雨刮风时不得施工,不宜在气温高于350C及日均气温在50C以下时施工。,胎体增强材料的铺设,沥青基涂料施工,以沥青为基料配制成的水乳型或溶剂防水涂料称之为沥青基防水涂料。常见的有石灰乳化沥青涂料、膨润土乳化沥青涂料和石棉乳化沥青涂料。其施工过程如下:1涂布前的准备工作(1)涂料使用前应搅拌均匀,因为沥青基涂料大都属厚质涂料,含有较多填充料。如搅拌不匀,不仅涂刮困难,而且未拌匀的杂质颗粒残留在涂层中会成为隐患。(2)涂层厚度控制试验采用预先在刮板上固定铁丝或木条的办法,也可在屋面上作好标志控制。(3)涂布间隔时间控制以涂层涂布后干燥并能上人操作为准,脚踩不粘脚、不下陷时即可进行后一涂层的施工,一般干燥时间不少于12h。,2涂刷基层处理剂 基层处理剂一般采用冷底子油,涂刷时应做到均匀一致,覆盖完全。石灰乳化沥青防水涂料,夏季可采用石灰乳化沥青稀释后作为冷底子油涂刷一道;春秋季宜采用汽油沥青冷底子油涂刷一道。膨润土、石棉乳化沥青防水涂料涂布前可不涂刷基层处理剂。3涂刷 涂刷时,一般先将涂料直接分散倒在屋面基层上,用胶皮刮板来回刮涂,使它厚薄均匀一致,不露底、不存在气泡、表面平整,然后待其干燥。自流平性能差的涂料刮平待表面收水尚未结膜时,用铁抹子进行压实抹光。抹压时间应适当,过早抹压,起不到作用;过晚抹压,会使涂料粘住抹子,出现月牙形抹痕。因此,为了便于抹压,加快施工进度,可以分条间隔施工,待阴影处涂层干燥后,再抹空白处。分条宽度一般为0.81.0m,以便抹压操作,并与胎体增强材料宽度相一致。,涂膜应分层分遍涂布。待前一遍涂层干操成膜后,并检查表面是否有气泡、皱折不平、凹坑、刮痕等弊病,合格后才能进行后一遍涂层的涂布,否则应进行修补。第二遍的涂刮方向应与前一遍相垂直。立面部位涂层应在平面涂刮前进行,视涂料自流平性能好坏而确定涂布次数。自流平性好的涂料应薄而多次进行,否则会产生流坠现象,使上部涂层变薄,下部涂层变厚,影响防水性能。4胎体增强材料的铺设 胎体增强材料的铺设可采用湿铺法或干铺法进行,但宜用湿铺法。铺贴胎体增强材料,铺贴应平整。湿铺法时在头遍涂层表面刮平后,立即不起皱,但也不能拉伸过紧。铺贴后用刮板或抹子轻轻压紧。,高聚物改性沥青涂料及合成高分子涂料的施工,以 沥青为基料,用合成高分子聚合物进行改性,配制成的水乳型或溶剂型防水涂料称之为高聚物改性沥青防水涂料。与沥青基涂料相比,高聚物改性沥青防水涂料在柔 韧性、抗裂性、强度、耐高低温性能、使用寿命等方面都有了较大的改进,常用的品种有氯丁橡胶改性沥青涂料、SBS改性沥青涂料及APP改性沥青涂料等。以合成橡胶或合成树脂为主要成膜物质,配制成的水乳型或溶剂型防水涂料称之为合成高分子防水涂料。由于合成高分子材料本身的优异性能,以此为原料制成的合成 高分子防水涂料具有高弹性、防水性、耐久性和优良的耐高低温性能。常用的品种有聚氨脂防水涂料、丙烯胶防水涂料、有机硅防水涂料等。胎体增强材料(亦称加筋材料、加筋布、胎体)是指在涂膜防水层中增强用的化纤无纺布、玻璃纤维网格布等材料。,1涂刷前的准备工作(1)基层干燥程度要求 基层的检查、清理、修整应符合前述要求。基层的干燥程度应视涂料特性而定,对高聚物改性沥青涂料,为水乳型时,基层干燥程度可适当放宽;为溶剂型时,基层必须干燥。对合成高分子涂料,基层必须干燥。(2)配料和搅拌 采用双组分涂料时,每份涂料在配料前必须先搅匀。配料应根据材料的配合比现场配制,严禁任意改变配合比。配料时要求计量准确(过秤),主剂和固化剂的混合偏差不得大于5。涂料混合时,应先将主剂放人搅拌容器或电动搅拌器内,然后放入固化剂,并立即开始搅拌,并搅拌均匀,搅拌时间一般在35min。,搅拌的混合料以颜色均匀一致为标准。如涂料稠度太大涂布困难时,可掺加稀释剂,切忌任意使用稀释剂稀释,否则会影响涂料性能。双组分涂料每次配制数量应根据每次涂刷面积计算确定,混合后的材料存放时间不得超过规定的可使用时间。不应一次搅拌过多使涂料发生凝聚或固化而无法使用。夏天施工时尤需注意。单组分涂料一般有铁桶或塑料捅密闭包装,打开桶盖后即可施工,但由于涂料桶装量大(一般为200kg),易沉淀而产生不匀质现象,故使用前还应进行搅拌。,(3)涂层厚度控制试验 涂层厚度是影响涂膜防水质量的一个关键问题,但手工要准确控制涂层厚度是比较困难的。因为涂刷时每个涂层要涂刷几遍才能完成,而每遍涂膜不能太厚,如果涂膜 过厚,会出现涂膜表面已干燥成膜,而内部涂料的水分或溶剂却不能蒸发或挥发的现象。但涂膜也不宜过薄,否则就要增加涂刷遍数,增加劳动力及拖延施工工期。因此,涂膜防水施工前,必须根据设计要求的每平方米涂料用量、涂膜厚度及涂料材性事先试验确定每道涂料涂刷的厚度以及每个涂层需要涂刷的遍数。,(4)涂刷间隔时间试验 在涂刷厚度及用量试验的同时,可测定每遍涂层的间隔时间。各种防水涂料都有不同的干燥时间(表干和实干),因此涂刷前必须根据气候条件经试验确定每遍涂刷的涂料用量和间隔时间。薄质涂料施工时,每遍涂刷必须待前遍涂膜实干后才能进行。薄质涂料每遍涂层表干时实际上已基本达到了实干。因此,可用表干时间来控制涂刷间隔时间。涂膜的干燥快慢与气候有较大关系,气温高,干燥就快;空气干燥、湿度小,且有风时,干燥也快。,2涂刷基层处理剂 若使用水乳型防水涂料,可用掺0.20.5乳化剂的水溶液或软化水将涂料稀释,其用量比例一般为:防水涂料:乳化剂水溶液(或软水)1:0.5l。如无软水可用冷开水代替,切忌加入一般水(天然水或自来水)。若使用溶剂型防水涂料,由于其渗透能力比水乳型防水涂料强,可直接用涂料薄涂作基层处理,如溶剂型氯丁胶沥青防水涂料或溶剂型再生胶沥青防水涂料等。若涂料较稠,可用相应的溶剂稀释后使用。,高聚物改性沥青防水涂料也可用沥青溶液(即冷底子油)作为基层处理剂,或在现场以煤油:30号石油沥青60:40的比例配制而成的溶液作为基层处理剂。基层处理剂涂刷时,应用刷子用力薄涂,使涂料尽量刷进基层表面的毛细孔中,并将基层可能留下来的少量灰尘等无机杂质,像填充料一样混入基层处理剂中,使之与基层牢固结合。这样即使屋面上灰尘不能完全清理干净,也不会影响涂层与基 层的牢固粘结。特别在较为干燥的屋面上做溶剂型涂料时,使用基层处理剂打底后再进行防水涂料的涂刷,效果相当明显。,3涂刷防水涂料 涂料涂刷可采用棕刷、长柄刷、胶皮板、圆滚刷等进行人工涂布,也可采用机械喷涂。用刷子涂刷一般采用蘸刷法,也可边倒涂料边用刷子刷匀。涂布时应先涂立面,后涂平面,涂布立面最好采用蘸涂法,涂刷应均匀一致。倒料时要注意控制涂料的均匀倒洒,不可在一处倒得过多,否则涂料难以刷开,会造成厚薄不匀现象。涂刷时不能将气泡裹进涂层中,如遇起泡应立即消除。涂刷遍数必须按事先试验确定的遍数进行。同时,前一遍涂层干燥后应将涂层上的灰尘、杂质清理干净后再进行后一遍涂层的涂刷。,涂料涂布应分条或按顺序进行,分条进行时,每条宽度应与胎体增强材料宽度相一致,以避免操作人员踩踏刚涂好的涂层。每次涂布前,应严格检查前遍涂层是否有缺陷,如气泡、露底、漏刷、胎体增强材料皱折、翘边、杂物混入等现象,如发现上述问题,应先进行修补再涂布后遍涂层。应当注意,涂料涂布时,涂刷致密是保证质量的关键。刷基层处理剂时要用力薄涂,涂刷后续涂料时则应按规定的涂层厚度(控制材料用量)均匀、仔细地涂刷。各道 涂层之间的涂刷方向相互垂直,以提高防水层的整体性和均匀性。涂层间的接槎,在每遍涂刷时应退搓50100mm,接槎时也应超过50100mm,避免 在搭接处发生渗漏。,4铺设胎体增强材料 在涂料第二遍涂刷时,或第三遍涂刷前,即可加铺胎体增强材料。由于涂料与基层粘结力较强,涂层又较薄,胎体增强材料不容易滑移,因此,胎体增强材料应尽量顺屋脊方向铺贴,以方便施工、提高劳动效率。胎体增强材料可采用湿铺法或干铺法铺贴。湿铺法就是边倒料、边涂刷、边铺贴的操作方法。施工时,先在已干燥的涂层上,用刷子将涂料仔细刷匀,然后将成卷的胎体增强材料平放在屋面上,逐渐推滚铺贴于刚刷上涂料的屋面上,用滚刷液压一遍,务必使全部布眼浸满涂料,使上下两层涂料能良好结合,确保其防水效果。,由于胎体增强材料质地柔软、容易变形,铺贴时不易展开,经常出现皱褶、翘边或空鼓情况,影响防水涂层的质量。为了避免这种现象,有的施工单位在无大风情况下,采用干铺法施工取得较好的效果。干铺法就是在上道涂层干燥后,边干铺胎体增强材料,边在已展平的表面上用橡皮刮板均匀满刮一道涂料。也可将胎体增强材料按要求在已干燥的涂层上展平后,先在 边缘部位用涂料点粘固定,然后再在上面满刮一道涂料,使涂料浸入网眼渗透到已固化的涂膜上。当渗透性较差的涂料与比较密实的胎体增强材料配套使用时不宜采 用干铺法。,胎体增强材料铺设后,应严格检查表面是否有缺陷或搭接不足等现象。如发现上述情况,应及时修补完整,使它形成一个完整的防水层。然后才能在其上继续涂刷涂 料,面层涂料应至少徐刷两遍以上,以增加涂膜的耐久性。如面层做粒料保护层,可在涂刷最后一遍涂料时,同时撒铺覆盖粒料。5收头处理 为防止收头部位出现翘边现象,所有收头均应用密封材料压边,压边宽度不得小于10mm。收头处的胎体增强材料应裁剪整齐,如有凹槽时应压人凹槽内不得出现翘边、皱褶、露白等现象,否则应先进行处理后再涂封密封材料。,
