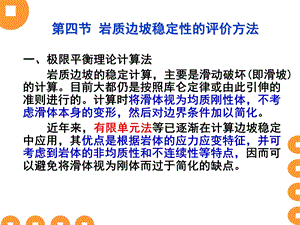

第四节 岩质边坡稳定性的评价方法,一、极限平衡理论计算法 岩质边坡的稳定计算，主要是滑动破坏(即滑坡)的计算。目前大都仍是按照库仑定律或由此引伸的准则进行的。计算时将滑体视为均质刚性体，不考虑滑体本身的变形，然后对边界条件加以简化。近年来，有限单元法等已逐渐在计算边坡稳定中应用，其优点是根据岩体的应力应变特征，并可考虑到岩体的非均质性和不连续性等特点，因而可以避免将滑体视为刚体而过于简化的缺点。,1.滑动面为一平面时的计算,2.滑动面为折线时的计算（按推力计算法来计算其稳定性）,二、赤平极射投影法,1.赤平极射投影的原理 节理玫瑰图主要用于各种节理的统计分析。它能反映节理在岩体中的分布规律，但不能反映各种结构面相互组合交切的情况。因此，在生产实践中经常用赤平极射投影的作图方法，表示优势结构面或某些重要结构面(如各种软弱夹层、断层破碎带、层面及大型节理面等)的产状及其空间组合关系。所谓优势结构面并不等于任一实际存在的结构面，它是根据统计方法求得的假想结构面。,赤平极射投影，是利用一个球体作投影工具，通过球心做一赤道平面ESWN作为投影平面，将球面上的任一点、线、面，以下极或上极为发射点投影到赤平面上来，如赤平面上的M点即为球面上P点以下极为发射点的赤平极射投影。,赤平投影立体示意图,点、线、面的赤平投影,吴氏投影网,2.赤平极射投影的制图,结构面产状：NE30,SE 40,用吴氏投影网进行结构面的赤平投影,两结构面交线的赤平投影,稳定结构,不稳定结构,基本稳定结构,视为基本稳定结构,视为不稳定结构,3.单一软弱面边坡的赤平投影及稳定情况,4.滑动方向的分析,最稳定,稳定,不稳定及较不稳定,较不稳定,较稳定,5.双滑面边坡的稳定条件分析,6.边坡实体比例投影,三、工程地质类比法,工程地质类比法是在对已有的边坡破坏现象进行仔细的调查研究的基础上，了解其形成原因，影响因素，发展规律等。然后再和需要进行稳定分析的边坡进行对比，从而得出稳定性的分析和评价。这种方法也常用在人工开挖边坡的设计中。进行类比时，必须全面分析研究工程地质因素的相似性和差异性。同时要分清主要因素和次要因素。,The END,
