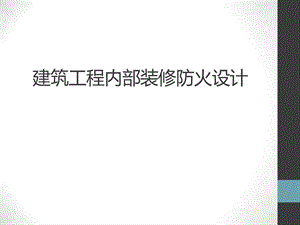

建筑内部装修防火规范.ppt

建筑工程内部装修防火设计,哈尔滨仓库火灾事故南勋陶瓷大市场,2015年1月2日13时14分，位于黑龙江省哈尔滨市道外区太古头道街的北方南勋陶瓷大市场的三层仓库起火，过火面积1.1万平方米。发生火灾的仓库位于一栋总层高11层的居民楼，其中13层为仓库，411层为居民楼。火灾扑救过程中，起火建筑多次坍塌，坍塌面积3000平方米，造成5名消防员遇难、14人受伤.,河南康乐园老年公寓失火,5月25日晚7时55分，河南省平顶山市鲁山县一家名为康乐园的老年公寓（民办）发生火灾，目前已造成38人死亡，6人受伤。,台州:玉环114火灾,1月14日凌晨，玉环县解放塘社区一住宅楼室外停车棚内电动车起火，因浓烟向楼道蔓延，造成往楼道逃生的名人员死亡，死亡原因均为吸入过量浓烟。年龄最小的遇难者仅有4岁。,主 要 内 容,一、内部装修工程的防火特点二、内装修防火设计的基本原则和适用范围三、内部装修防火设计的一般要求四、单、多层建筑内装修防火设计五、高层建筑内装修防火设计六、地下民用建筑和厂房内装修防火设计七、内装修防火设计应注意的问题,一、内装修工程的防火特点,（一）装饰和装修的含义装修：在房屋工程上抹面、粉刷并安装门窗、水电等设备装饰：在身体或物体的表面加些附属的东西，使其美观。建筑内部装修设计防火规范，则是用装修包含装饰的概念出台的。,（二）内装修的火灾特点 具体而言，装修对火灾的影响有以下几个方面：1、影响火灾发生至爆燃的时间 火灾发展速度；2、通过材料表面使火焰进一步传播 火灾发展速度和规模；3、加大了火灾荷载，助长了火灾的热强度；火灾强度；4、产生浓烟及有毒气体，造成人员伤亡 毒气效应。,二、内装修防火设计的基本原则和适用范围,（一）在设计中贯彻“预防为主，防消结合”的消防工作方针，采取主动的防火策略（二）建筑内部装修设计应妥善处理装修效果和使用安全的矛盾，积极采用不燃性材料和难燃性材料，尽量避免采用在燃烧时产生大量浓烟或有毒气体的材料，做到安全适用，技术先进，经济合理。,（三）内装修设计内容 建筑内部装修，在民用建筑中包括顶棚、墙面、地面、隔断的装修，以及固定家具、窗帘、帷幕、床罩、家具包布、固定饰物等，在工业厂房中目前只包括顶棚、墙面、地面和隔断的装修。这里的隔断是指不到顶的隔断，到顶的固定隔断装修应与墙面的规定相同。而柱面的装修应与墙面的规定相同。,（四）建筑内部装修设计，除执行内装修设计防火规范外，尚应符合现行的有关标准、规范的规定。高层民用建筑设计防火规范 建筑设计防火规范 建筑内部装修工程施工及验收规范等。,（五）装修材料按使用部位和功能，可划分为顶棚装修材料、墙面装修材料、地面装修材料、隔断装修材料、固定家具、装饰织物、其他装饰材料七类。注：(1)装饰织物系指窗帘，帷幕、床罩、家具包布等。(2)其他装饰材料系指楼梯扶手、挂镜线、踢脚板、窗帘盒、暖气罩等。,装修材料按燃烧性能应划分为四级：A 不燃性材料 B1难燃性材料 B2可燃性材料 B3易燃性材料建筑材料及制品燃烧性能分级 GB8624-2006：分为A1、A2、B、C、D、E等级。A1、A2对应A级；B、C 对应B1级；D、E 对应B2级。,三、内部装修防火设计的一般要求,1、无窗房间 除地下建筑外，无窗房间的内部装修材料的燃烧性能等级，除A级外，应在原规定基础上提高一级。2、图书、资料类房间 图书室、资料室、档案室和存放文物的房间，其顶棚、墙面应采用A级装修材料，地面使用不低于Bl级的装修材料。,3、各类机房 大中型电子计算机房、中央控制室、电话总机房等放置特殊贵重设备的房间，其顶棚、墙面应采用A级装修材料，地面及其他装修应使用不低于B1级的装修材料。4、动力机房 消防水泵房、排烟机房、固定灭火系统钢瓶间、配电室、变压器室、通风和空调机房等，其内部所有装修均应采用A级装修材料。,5、楼梯间 无自然采光的楼梯间、封闭楼梯间、防烟楼梯间的顶棚、墙面和地面均应采用A级装修材料。6、共享空间部位 建筑物设有上下层相连通的中庭、走廊、开敞楼梯、自动扶梯时，其连通部位的顶棚、墙面应采用A级装修材料，其它部位应采用不低于B1级的装修材料。,7、挡烟垂壁，防烟分区的挡烟垂壁，其装修材料应采用A级装修材料。8、变形缝部位 建筑内部的变形缝(包括沉降缝、伸缩缝、抗震缝等)两侧的基层应采用A级材料，表面装修应采用不低于Bl级的装修材料。9、配电箱 建筑内部的配电箱，不应直接安装在低于Bl级的装修材料上。,10、灯具和灯饰 照明灯具的高温部位，当靠近非A级装修材料时，应采取隔热、散热等防火保护措施。灯饰所用材料的燃烧性能等级不应低于B1级。11、饰物 公共建筑内部不宜采用B3级装饰材料制成的壁挂、雕塑、模型、标本，当需要设置时，不应靠近火源或热源。,12、水平通道 地上建筑的水平疏散走道和安全出口的门厅，其顶棚装饰材料应采用A级装修材料，其他部位应采用不低于B1级的装修材料。13、消火栓门 建筑内部消火栓的门不应被装饰物遮掩，消火栓门四周的装修材料颜色应与消火栓门的颜色有明显区别。,14、厨房 厨房的顶棚、墙面、地面采用A级装修材料。15、经常使用明火的餐厅和科研试验室 经常使用明火的餐厅、科研试验室内所使用的装修材料的燃烧性能等级，除A级外，应比同类建筑物的要求高一级。16、消防设施和疏散指示标志 建筑内部装修不应遮挡消防设施和疏散指示标志及出口，并且不应妨碍消防设施和疏散走道的正常使用。,四、单、多层建筑的内装修防火设计,（一）基准规定：表3.2.1（二）建筑物局部放宽条件 对单层、多层民用建筑内面积小于100m2的房间，当采用防火墙和耐火极限不低于1.2h的防火门窗与其他部位分隔时，其装修材料的燃烧性能等级可在表 的基础上降低一级。,（三）安装消防设施允许的放宽要求 当单层、多层民用建筑内装有自动灭火系统时，除顶棚外，其内部装修材料的燃烧性能等级可在基准表 规定的基础上降低一级；当同时装有火灾自动报警装置和自动灭火系统时，其顶棚装修材料的燃烧性能等级可在基准表规定的基础上降低一级，其它装修材料的燃烧性能等级可不限制。,五、高层民用建筑内装修防火设计,（一）基准规定：表3.3.1（二）放松要求 除100米以上的高层民用建筑及大于800座位的观众厅、会议厅、顶层餐厅外，当设有火灾自动报警和自动灭火系统时,除顶棚外，其内部装修材料的燃烧性能等级可在基准表 规定的基础上降低一级。,三、特殊规定 电视塔等特殊高层建筑的内部装修，均应采用A级装修材料。,六、地下民用建筑和厂房装修防火,地下民用建筑(一)基准规定：表3.4.1(二)安全通道 地下民用建筑的疏散走道和安全出口的门厅，其顶棚、墙面和地面的装修材料应采用A级装修材料。,(三)地下建筑的地上部分 单独建造的地下民用建筑的地上部分，其门厅、休息室、办公室等内部装修材料的燃烧性能等级可在表3.4.1规定的基础上降低一级要求。(四)固定货架等 地下商场、地下展览厅的售货柜台、固定货架、展览台等，应采用A级建筑装修材料。,工业建筑(一)基准要求：表4.0.1(二)架空地板 当厂房的地面为架空地板时，其地面装修材料的燃烧性能等级，除A级外，应在基准表中规定的基础上提高一级。(三)贵重设备房间 对计算机房、中央控制室等装有贵重机器、仪表、仪器的厂房，其顶棚和墙面应采用A级装修材料；地面和其他部位应采用不低于Bl级的装修材料,(四)厂房附属办公用房 厂房附设的办公室、休息室等的内部装修材料的燃烧性能等级，应符合基准表中的相应要求。,七、内装修防火设计应注意的问题,（一）正确的设计依据 内装修设计必须是以经过审查的合格的土建设计为依据，这是内装修设计师应引起重视的一条基本原则。在合格的土建设计基础上进行装修设计是保证设计质量、避免工作反复和减少争议的重要保证。,判断设计依据是否合法，要考虑以下几个方面的问题：1、使用功能与报批的功能不要发生重大变更。业主要求装修的使用功能应该是经过批准和审查合格的。如果建筑的使用功能发生了重大变更，变更后的设计应该经过合法的程序核准。要特别注意几种功能的变更：住宅改为非住宅；商业用房改为办公；非商业用房改为商业用房；涉及公共娱乐场所、人员密集场所和歌舞娱乐放映游艺场所的装修。,2、楼梯间的位置和形式不要发生重大变更。楼梯间的形式是指三种：敞开楼梯间、封闭楼梯间和防烟楼梯间。楼梯间的形式与建筑的整体定性是互相对应的，不应擅自改变。楼梯间的位置和数量是土建设计在考虑到场所内的防火分区、疏散距离、疏散宽度等因素确定的，擅自移动楼梯间的位置、或减少楼梯间的个数都会严重影响建筑的防火设计质量和消防安全。,3、防火分区不要发生重大变更。防火分区的改变有可能导致防火分区面积超标、安全出口数量不足。4、室内整体布局不要发生重大调整。整体布局的调整意味着场所内的室内消火栓系统、自动喷水灭火系统、火灾自动报警系统、排烟系统、应急照明和疏散指示标志可能要跟着发生重大调整。以商场为例，本来是大开间的商场改为商铺式商场，虽然其功能未发生重大变更，但布局发生了较大的调整。此时，原先的自然排烟措施就有可能不适用，可能要根据装修后的布局增设机械排烟系统，同时，其他固定消防设施系统的布置均要随着布局的调整而调整。,（二）合格的防火设计 室内装修工程不可避免要对原先的土建设计进行调整，特别是平面布置的再调整和确定。在调整平面布置时，要注意以下问题：1、使用功能（1）人员密集场所不应布置在燃油、燃气的锅炉的上一层、下一层或贴邻。（2）高层建筑内的观众厅、会议厅、多功能厅等人员密集场所，应设在首层或二、三层，当必须设在其它楼层时，一个厅、室的建筑面积不宜超过400m2。,（3）歌舞厅、卡拉OK厅(含具有卡拉OK功能的餐厅)、夜总会、录像厅、放映厅、桑拿浴室(除洗浴部分外)、游艺厅(含电子游艺厅)、网吧等歌舞娱乐放映游艺场所(简称歌舞娱乐放映游艺场所)，应设在建筑的首层或二、三层，宜靠外墙设置，并应采用耐火极限不低于2.00h的隔墙和1.00h的楼板与其它场所隔开，当墙上必须开门时应设置不低于乙级的防火门。当必须设置在其它楼层时，不应设置在地下二层及二层以下，设置在地下一层时，地下一层地面与室外出入口地坪的高差不应大于10m，且一个厅、室的建筑面积不应超过200m2。,（4）商业营业厅不宜设在地下三层及三层以下；当地下商店总建筑面积大于20000m2时，应采用防火墙进行分隔，且防火墙上不得开设门窗洞口。（5）托儿所、幼儿园、游乐厅等儿童活动场所不应设置在高层建筑内，当必须设在高层建筑内时，应设置在建筑物的首层或二、三层，并应设置单独出入口。,2、防火分区（1）单、多层民用建筑的一个防火分区面积不应超过2500平方米，二类高层民用建筑的一个防火分区面积不应超过1500平方米，一类高层民用建筑的一个防火分区面积不应超过1000平方米，地下室的一个防火分区面积不应超过500平方米，当设有自动喷水灭火系统时，可增加1倍。（2）高层建筑内的商业营业厅、展览厅等，当设有火灾自动报警系统和自动灭火系统，且采用不燃烧或难燃烧材料装修时，地上部分防火分区的允许最大建筑面积为4000m2；地下部分防火分区的允许最大建筑面积为2000m2。,防火分区是指采用防火分隔措施划分出的、能在一定时间内防止火灾向同一建筑的其余部分蔓延的局部区域（空间单元）。在建筑物内采用划分防火分区这一措施，可以在建筑物一旦发生火灾时，有效地把火势控制在一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供有利条件。,（3）建筑内设有上下层相连通的走廊、敞开楼梯、自动扶梯、传送带等开口部位时，应按上下连通层作为一个防火分区，如果超过一个防火分区面积应采用防火墙等进行防火分隔。（4）防火分区应采用防火墙、甲级防火门、耐火极限满足要求的防火卷帘等进行分隔。,3、安全出口和走道（1）安全出口数量：公共场所通常1个防火分区应有不少于2个的安全出口。安全出口间应通过内走道连接。（2）走道布置：走道应形成双向疏散，安全出口间的距离不应小于5米；走道上如无必要，应尽量少布置普通门影响疏散；安全出口应与走道直接连接，不要占用走道的空间布置房间；走道的宽度应满足高规和建规的要求，不要随意减少。,走道的走向应尽量简洁，避免迷宫式的布置。安全出口的位置应尽量突出。走道应尽量避免袋形走道，多层民用建筑中，托儿所、幼儿园、医院和疗养院的袋形走道长度不应超过20米，其他不应超过22米；高层民用建筑中，医院的病房部分不要超过12米，其他部分不应超过15米，旅馆、展览楼和教学楼不要超过15米，其他不要超过20米。袋形走道是指只有一个安全疏散出口、类似于一个布袋的走道。走廊尽头没有出路，想出来得原路返回。,（3）安全出口形式多层医院、旅馆、超过2层的商店等人员密集场所、其他超过5层的公共建筑均应设置封闭楼梯间；高层裙房应设置封闭楼梯间；一类高层公共建筑和高度超过32米的二类高层公共建筑应采用防烟楼梯间；封闭楼梯间应靠外墙，并应直接天然采光和自然通风，当不能直接天然采光和自然通风时，应按防烟楼梯间规定设置；地下室大多采用防烟楼梯间。楼梯间内不应设置烧水间、储藏室、垃圾道等房间；除楼梯间门和前室门外，防烟楼梯间及其前室的内墙上不应开设其它门窗洞口（住宅的楼梯间前室除外）。,（4）房间开门 多层民用建筑位于2个安全出口之间的房间，面积超过120m2时应设置不少于2个的门，且房间相邻门边缘的间距不应小于5米。高层民用建筑位于2个安全出口之间的房间，面积超过60m2时应设置不少于2个的门。歌舞娱乐放映游艺场所和地下室房间面积超过50m2时，应设置不少于2个的门。,（5）防火门 防火墙上不应开设门窗洞口，当必须开设时，应设置固定的或火灾时能自动关闭的甲级防火门窗。消防电梯间前室的门，应采用乙级防火门或具有停滞功能的防火卷帘。防烟楼梯间的门的前室门均应为乙级防火门，并应向疏散方向开启。多层人员密集的公共建筑、高层民用建筑的封闭楼梯间应设乙级防火门，并应向疏散方向开启。电缆井、管道井、排烟道、排气道、垃圾道等竖向管道井井壁上的检查门应采用丙级防火门。,有木质防火门、钢质防火门、钢木防火门、其他防火门等；闭门器,（6）室内消火栓消火栓应设在走道、楼梯附近等明显易于取用的公共地点，避免设在楼梯内、房间内，不应被遮挡物遮挡。消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达。（7）自动喷水灭火系统和火灾自动报警系统应该设置系统的场所，喷淋系统的喷头和报警系统的火灾报警探测器的点位布置不应存在空白点。,（8）火灾应急照明和疏散指示标志封闭楼梯间、防烟楼梯间及其前室、消防电梯间的前室或合用前室，消防控制室、消防水泵房、自备发电机房、配电室、防烟与排烟机房以及发生火灾时仍需正常工作的其它房间，观众厅、展览厅、营业厅、多功能厅、餐厅等人员密集场所，公共建筑中的疏散走道和高层住宅长度超过20米的内走道应设置火灾应急照明。,多层公共建筑和高层民用建筑（二类高层住宅除外）的疏散走道应设置疏散指示标志和安全出口标志。疏散应急照明灯宜设在墙面上或顶棚上。安全出口标志宜设在出口的顶部；疏散走道的指示标志宜设在疏散走道及其转角处距地面1.00m以下的墙面上。走道疏散标志灯的间距不应大于20m。,（9）排烟措施高层民用建筑中长度超过20m的内走道、地上面积超过100m2且经常有人停留或可燃物较多的房间、中庭和经常有人停留或可燃物较多的地下室应设置排烟措施。多层公共建筑中经常有人停留或可燃物较多且建筑面积大于300m2的地上房间、长度大于20.0m的内走道、中庭应设置排烟措施。总建筑面积大于200m2或一个房间建筑面积大于50m2且经常有人停留或可燃物较多的地下室、半地下室应设置排烟措施。排烟措施可采用机械排烟方式或可开启外窗的自然排烟方式。,（10）配电线路敷设配电线路敷设在有可燃物的闷顶内时，应采取穿金属管等防火保护措施；敷设在有可燃物的吊顶内时，宜采取穿金属管、采用封闭式金属线槽或难燃材料的塑料管等防火保护措施。,封闭式金属线槽,消防配电线路敷设：消防用电设备的配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm；明敷时（包括敷设在吊顶内），应穿金属管或封闭式金属线槽，并应采取防火保护措施；当采用阻燃或耐火电缆时，敷设在电缆井、电缆沟内可不采取防火保护措施；当采用矿物绝缘类不燃性电缆时，可直接明敷；宜与其它配电线路分开敷设；当敷设在同一井沟内时，宜分别布置在井沟的两侧。,（11）灯具开关、插座和照明灯具靠近可燃物时，应采取隔热、散热等防火保护措施。卤钨灯和额定功率不小于100W的白炽灯泡的吸顶灯、槽灯、嵌入式灯，其引入线应采用瓷管、矿棉等不燃材料作隔热保护。超过60W的白炽灯、卤钨灯、高压钠灯、金属卤灯光源、荧光高压汞灯（包括电感镇流器）等不应直接安装在可燃装修材料或可燃构件上。,三、完整的设计图说 用于报建的装修工程施工图设计除应包含设计说明、平面布置、大样等必要的装修工程施工图说外，还应有与平面布置相应的室内消火栓、喷头、火灾报警探测器、应急照明和疏散指示标志、排烟口布置图。,
