建筑工程勘察设计阶段质量控制.ppt

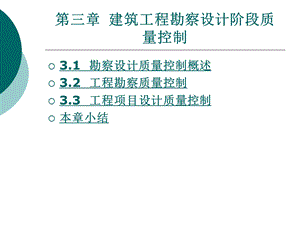

第三章 建筑工程勘察设计阶段质量控制,3.1 勘察设计质量控制概述3.2 工程勘察质量控制3.3 工程项目设计质量控制本章小结,3.1 勘察设计质量控制概述,一、勘察设计质量的概念 建设工程项目的质量目标与水平,是通过设计使其具体化,据此作为施工的依据,而勘察是设计的重要依据,同时对施工有重要的指导作用。勘察设计质量的优劣,直接影响工程项目的功能、使用价值和投资的经济效益,关系着国家财产和人民的生命安全。设计的质量有两层意思,首先,设计应满足业主所需的功能和使用价值,符合业主投资的意图;而业主所需的功能和使用价值,又必然要受到经济、资源、技术、环境等因素的制约,从而使项目的质量目标与水平受到限制。,下一页,返回,3.1 勘察设计质量控制概述,其次,设计都必须遵守有关城市规划、环保、防灾、安全等一系列的技术标准、规范、规程,这是保证设计质量的基础。而勘察工作不仅要满足设计的需要,更要以科学求实的精神保证所提交勘察报告的准确性、及时性,为设计的安全、合理提供必要的条件。实践证明,不遵守有关法规、技术标准,不但业主所需的功能和使用价值得不到保障,还有可能使工程存在重大的事故隐患和质量缺陷,给业主造成更大的危害和损失。总之,勘察设计质量就是在严格遵守技术标准、法规的基础上,对工程地质条件做出及时、准确的评价,正确处理和协调经济、资源、技术、环境条件的制约,使设计项目能更好地满足业主所需功能和使用价值,能充分发挥其投资的经济效益。,上一页,下一页,返回,3.1 勘察设计质量控制概述,二、工程勘察设计质量控制的依据 建设工程勘察、设计的质量控制工作决不单纯是对其报告及成果的质量进行控制,而是要从整个社会发展和环境建设的需要出发,对勘察、设计的整个过程进行控制,包括其工作程序、工作进度、费用及成果文件所包涵的功能和使用价值,其中也涉及法律、法规、合同等必须遵守的规定。建设工程勘察、设计的质量控制的依据如下:(1)有关工程建设及质量管理方面的法律、法规、城市规划,国家规定的建设工程勘察、设计深度要求。铁路、交通、水利等专业建设工程,还应当依据专业规划的要求。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(2)有关工程建设的技术标准,如勘察和设计的工程建设强制性标准规范及规程、设计参数、定额、指标等。(3)项目批准文件,如项目可行性研究报告、项目评估报告及选址报告。(4)体现建设单位建设意图的勘察、设计规划大纲、纲要与合同文件。(5)反映项目建设过程中和建成后所需要的有关技术、资源、经济、社会协作等方面的协议、数据和资料。,上一页,下一页,返回,3.1 勘察设计质量控制概述,三、工程勘察设计单位资质控制 国家对从事建设工程勘察、设计活动的单位实行资质管理,对从事建设工程勘察、设计活动的专业技术人员,实行执业资格注册管理制度,建设工程勘察、设计单位应当在其资质等级许可的范围内承揽业务。由于勘察、设计企业资质是代表企业进行建设工程勘察、设计能力水平的一个重要标志,监理工程师应以此为依据对勘察和设计单位进行核查。为此,勘察设计单位资质控制是确保工程质量的一项关键措施,也是勘察设计质量事前控制的重点工作。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(一)工程勘察、设计单位资质类别和等级 建设工程勘察、设计资质分为工程勘察资质和工程设计资质两大类。工程勘察资质分综合类、专业类、劳务类三类;工程设计资质分工程设计综合资质、工程设计行业资质和工程设计专项资质三类。工程勘察资质和工程设计资质分级标准按单位资历和信誊、技术力量、技术水平、技术装备及应用水平、管理水平、业务成果等六方面考核确定,其中业务成果指标供资质考核备用,其余五项为硬性要求。,上一页,下一页,返回,3.1 勘察设计质量控制概述,1.工程勘察资质等级 工程勘察资质范围包括建设工程项目的岩土工程、水文地质勘察和工程测量等专业,其中岩土工程是指岩土工程的勘察、设计、测试、监测、检测、咨询、监理、治理等项目。(1)资质等级设立。综合类包括工程勘察所有专业,其资质只设甲级;专业类是指岩土工程、水文地质勘察、工程测量等专业中某一项,其中岩土工程专业类可以是五项中的一项或全部,其资质原则上设甲、乙两个级别,确有必要设置丙级的地区经住房和城乡建设部批准后方可设置;劳务类指岩土工程治理、工程钻探、凿井等,劳务类资质不分级别。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(2)承担任务范围和地区。1)综合类承担业务范围和地区不受限制。2)专业类甲级承担本专业业务范围和地区不受限制。3)专业类乙级可承担本专业中、小型工程项目,其业务地区不受限制。4)专业类丙级可承担本专业小型工程项目,其业务限定在省、自治区、直辖市所辖行政区范围内。5)劳务类只能承担业务范围内劳务工作,其工作地区不受限制。,上一页,下一页,返回,3.1 勘察设计质量控制概述,2.工程设计资质等级(1)资质等级的设立。工程设计综合资质只设甲级;工程设计行业资质和工程设计专业资质设甲、乙两个级别;根据行业需要,建筑、市政公用、水利、电力(限送变电)、农林和公路行业可设立工程设计丙级资质,建筑工程设计专业资质设丁级;建筑行业根据需要设立建筑工程设计事务所资质;工程设计专项资质可根据行业需要设置等级。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(2)承担任务的范围和地区。取得工程设计综合资质的企业,可以承接各行业、各等级的建设工程设计业务;取得工程设计行业资质的企业,可以承接相应行业相应等级的工程设计业务及本行业范围内同级别的相应专业、专项(设计施工一体化资质除外)工程设计业务;取得工程设计专业资质的企业,可以承接本专业相应等级的专业工程设计业务及同级别的相应专项工程设计业务(设计施工一体化资质除外);取得工程设计专项资质的企业,可以承接本专项相应等级的专项工程设计业务。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(二)工程勘察、设计单位资质考核 对于工程勘察、设计单位的资质进行核查,是工程项目勘察、设计质量控制工作的第一步。由于勘察、设计工作是一项技术性很强的工作,它需要从事这一工作的单位或个人具备相应的能力和手段,同时勘察和设计成果又是由人来完成,而质量的责任由单位和个人共同来承担,因此,对单位的资质和个人的资格要认真审核。,上一页,下一页,返回,3.1 勘察设计质量控制概述,监理工程师应重点核查以下内容:(1)检查勘察、设计单位的资质证书类别和等级及所规定的适用业务范围与拟建工程的类型、规模、地点、行业特性及要求的勘察、设计任务是否相符,资质证书所规定的有效期是否已过期,其资质年检结论是否合格。(2)检查勘察、设计单位的营业执照,重点是有效期和年检情况。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(3)对参与拟建工程的主要技术人员的执业资格进行检查,对专职技术骨干比例进行考察,包括一级注册建筑师、一级注册工程师(结构)和在国家实行其他专业注册工程师制度后的注册工程师;注册造价工程师;取得高级职称的技术人员,从事工程设计实践10年以上并取得中级职称技术人员。重点检查其注册证书有效性,签字权的级别是否与拟建工程相符。,上一页,下一页,返回,3.1 勘察设计质量控制概述,(4)对勘察、设计单位实际的建设业绩、人员素质、管理水平、资金情况、技术装备进行实地考察,特别是对其近期完成的与拟建工程类型、规模、特点相似或相近的工程勘察、设计任务进行查访,了解其服务意识和工作质量。(5)对勘察、设计单位的管理水平,重点考查是否达到了与其资质等级相应的要求水平。如甲级要求建立了以设计项目管理为中心,以专业管理为基础的管理体制,实行设计质量、进度、费用控制;企业管理组织结构、标准体系、质量体系健全,并能实现动态管理,宜通过ISO系列标准体系认证。,上一页,返回,3.2 工程勘察质量控制,一、工程勘察阶段划分及其工作要求 工程勘察的主要任务是按勘察阶段的要求,正确反映工程地质条件,提出岩土工程评价,为设计、施工提供依据。工程勘察工作一般分为三个阶段,即可行性研究勘察、初步勘察、详细勘察。当工程地质条件复杂或有特殊施工要求的重要工程,应进行施工勘察。,下一页,返回,3.2 工程勘察质量控制,建设工程各勘察阶段工作的具体要求如下:(1)可行性研究勘察,又称选址勘察,其日的是要通过搜集、分析已有资料,进行现场踏勘。必要时,进行工程地质测绘和少量勘探工作,对拟选场址的稳定性和适宜性作出岩土工程评价,进行技术经济论证和方案比较,满足确定场地方案的要求。(2)初步勘察是指在可行性研究勘察的基础上,对场地内建筑地段的稳定性做出岩土工程评价,并为确定建筑总平面布置、主要建筑物地基基础方案及对不良地质现象的防治工作方案进行论证,满足初步设计或扩大初步设计的要求。,上一页,下一页,返回,3.2 工程勘察质量控制,(3)详细勘察应对地基基础处理与加固、不良地质现象的防治工程进行岩土工程计算与评价,以满足施工图设计的要求。对于施工勘察,不仅是在施工阶段对与施工有关的工程地质问题进行勘察,提出相应的工程地质资料以制订施工方案,对工程竣工后一些必要的勘察工作(如检验地基加固效果等)也属于施工勘察的内容。,上一页,下一页,返回,3.2 工程勘察质量控制,二、工程勘察阶段质量控制要点 由于工程勘察工作是一项技术性、专业性很强的工作,因此监理工程师在熟练掌握其专业知识和相关法律、法规、规范的同时,还应详细厂解其工作特点和操作方式。按照质量控制的基本原理对工程勘察工作的人、机、料、法、环五大质量影响因素进行检查和过程控制,以保证工程勘察工作符合整个工程建设的质量要求。,上一页,下一页,返回,3.2 工程勘察质量控制,1.协助建设单位选定勘察单位 按照国家发改委与住房和城乡建设部的有关规定,凡是在国家建设工程设计资质分级标准规定范围内的建设工程项目,建设单位均应委托具有相应资质等级的工程勘察单位承担勘察业务工作,委托可采用竞选委托、直接委托或招标三种方式,其中竞选委托可以采取公开竞选或邀请竟选的形式,招标亦可采用公开招标和邀请招标形式,但规定了强制招标或竞选的范围。,上一页,下一页,返回,3.2 工程勘察质量控制,建设单位原则上应将整个建设工程项目的勘察业务委托给一个勘察单位,也可以根据勘察业务的专业特点和技术要求分别委托几个勘察单位。在选择勘察单位时,监理工程师除重点对其资质进行控制外,还要检查勘察单位的技术管理制度和质量管理程序,考察勘察单位的专职技术骨干素质,业绩及服务意识。,上一页,下一页,返回,3.2 工程勘察质量控制,2.勘察工作方案审查和控制 工程勘察单位在实施勘察工作之前,应结合各勘察阶段的工作内容和深度要求,按照有关规范、规程的规定,结合工程的特点编制勘察工作方案(勘察纲要)。勘察工作方案要体现规划、设计意图,如实反映现场的地形和地质概况,满足任务书的深度和合同工期的要求,工程勘察等级明确、勘察方案合理,人员、机具配备满足需要,项目技术管理制度健全,各项工作质量责任明确。勘察工作方案应由项目负责人主持编写,由勘察单位技术负责人审批、签字并加盖公章。,上一页,下一页,返回,3.2 工程勘察质量控制,监理工程师应按上述编制要求对勘察工作方案进行认真审查。勘察工作方案除应满足上述要求外,根据不同的勘察阶段及工作性质,尚应提出不同的审查要点,如对初步勘察阶段,要按工程勘察等级确认勘探点、线、网布置的合理性,控制勘探孔的位置、数量、孔深、取样数量是否满足规范要求等。,上一页,下一页,返回,3.2 工程勘察质量控制,3.勘察现场作业的质量控制 监理工程师勘察现场作业质量控制要点如下:(1)现场作业人员应进行专业培训,重要岗位要实施持证上岗制度,并严格按“勘察工作方案”及有关“操作规程”的要求开展现场工作并留下印证记录。(2)原始资料取得的方法、手段及使用的仪器设备应当正确、合理,勘察仪器、设备、试验室应有明确的管理程序,现场钻探、取样,机具应通过质量认证。,上一页,下一页,返回,3.2 工程勘察质量控制,(3)原始记录表格应按要求认真填写清楚,并经有关作业人员检查、签字。(4)项目负责人应始终在作业现场进行指导、督促检查,并对各项作业资料检查验收签字。,上一页,下一页,返回,3.2 工程勘察质量控制,4.勘察文件的质量控制(1)工程勘察成果检查。重点应检查勘察成果是否满足以下条件:工程勘察资料、图表、报告等文件要依据工程类别按有关规定执行各级审核、审批程序,并由负责人签字。工程勘察成果应齐全、可靠,满足国家有关法规及技术标准和合同规定的要求。工程勘察成果必须严格按照质量管理有关程序进行检查和验收,质量合格方能提供使用。对工程勘察成果的检查验收和质量评定应当执行国家、行业和地方有关工程勘察成果检查验收评定的规定。,上一页,下一页,返回,3.2 工程勘察质量控制,(2)工程勘察报告审查。工程勘察报告中不仅要提出勘察场地的工程地质条件和存在的地质问题,更重要的是结合工程设计、施工条件以及地基处理、开挖、支护、降水等工程的具体要求,进行技术论证和评价,提出岩土工程问题及解决问题的决策性具体建议,并提出基础、边坡等工程的设计准则和岩土工程施工的指导性意见,为设计、施工提供依据,服务于工程建设的全过程。,上一页,下一页,返回,3.2 工程勘察质量控制,5.后期服务质量保证 勘察文件交付后,监理工程师应根据工程建设的进展情况,督促勘察单位做好施工阶段的勘察配合及验收工作,对施工过程中出现的地质问题要进行跟踪服务,做好监测、回访。特别是及时参加验槽、基础工程验收和工程竣工验收及与地基基础有关的工程事故处理工作,保证整个工程建设的总体目标得以实现。6.勘察技术档案管理 工程项目完成后,监理工程师应检查勘察单位技术档案管理情况,要求将全部资料,特别是质量审查、监督主要依据的原始资料,分类编目,归档保存。,上一页,返回,3.3 工程项目设计质量控制,一、工程项目设计质量控制基础知识1.工程项目设计阶段划分 在我国,建设工程项目设计阶段目前被分为二阶段设计,即初步设计阶段和施工图设计阶段。二阶段的设计内容分别为:初步设计、概算,施工图设计、预算(有技术设计时为技术设计和修正概算)。一般情况下,工程项目均按二阶段设计。三阶段设计是指初步设计、技术设计和施工图设计阶段。只是对一些复杂的,采用新工艺、新技术的重大项目,在初步设计批准后做技术设计(此时施工图设计要以批准的技术设计为准),其内容与初步设计大致相同,但比初步设计更为具体、确切。,下一页,返回,3.3 工程项目设计质量控制,对于一些特殊的大型工程,应当做总体规划设计,但不作为一个设计阶段,仅作为可行性研究的一个内容和作为初步设计的依据。2.工程项目设计质量的影响因素 一般说来,影响项目设计质量的因素主要有以下几个方面:(1)人的质量控制。主要是指工程项目设计单位的各级领导、各专业技术、经济专业人员的技术素质、思想素质、业务能力和工程设计经验,以及设计单位的专业配置和人才结构等方面,是否有能力承担该工程项目设计的资质和资格。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)物的质量控制。对物的质量控制主要包含两方面的含义:一是对原材料、构配件、半成品和机械设备等物质要素的选择是否合理、先进和经济;二是指设计单位所配置的硬件设施是否能满足现代工程设计的需要。,上一页,下一页,返回,3.3 工程项目设计质量控制,(3)信息的质量控制。控制信息质量是工程设计质量控制的基础。对设计信息质量控制主要有:设计数据资料真实性、可靠性和有效性的控制;对采用的工艺、技术、方法、标准、规范等能否保证设计产品的适用性、安全性、经济性、可靠性及与环境的协调性;总体设计方案和专业设计方案是否先进、合理及整体的最优性;设计成果,包括设计总说明及分部说明、设计计算书、设计图纸是否具有规范性、系统性和完整性的特征,以满足设计深度及施工要求;设计过程中的各种指令(包括业主、监理工程师等)、各类批件及有关决策等是否具有适时性、有效性、权威性和可靠性。,上一页,下一页,返回,3.3 工程项目设计质量控制,(4)设计经济的质量控制。设计经济质量控制包含两方面内容:一是对设计成果的经济效果、财务效果、社会效果和生态环境效果等的估计,是否能满足项目建设目标的要求和国家建设方针、政策、法律、法规的要求;二是指设计单位内部建立的分配制度和激励机制是否能充分发挥设计人员的创造性和积极性。,上一页,下一页,返回,3.3 工程项目设计质量控制,(5)设计环境因素的质量控制。影响工程设计质量的环境因素繁多,其中包括市场环境、业主投资环境、建设资源的供给环境、技术发展趋势、工程对象的自然环境、规划布局及人文社会环境等因素,对工程设计质量都将产生直接或间接的影响。(6)设计单位的质量体系。建立和健全设计单位的质量体系,是保证工程设计质量的重要环节。,上一页,下一页,返回,3.3 工程项目设计质量控制,3.工程设计质量控制基本措施(1)加强设计标准化工作。标准是对设计中的重复性事物和概念所做的统一规定,是以科学技术和先进经验的综合成果为基础,经有关方面协商一致,由主管机构批准,通过制定发布和实施,为设计提供共同遵守的技术准则和依据。它也是科研成果转化为生产力、推广应用国外先进技术的有效途径,在促进技术进步、科技创新,保证设计质量方面起着重要作用。重视企业标准的编制,推广工程项目标准设计的应用和国际专业标准的采用,跟踪先进设计技术和设计方法,确保工程项目设计质量的稳定提高。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)编制好设计纲要等指导性文件。设计策划是指针对合同项目而建立质量目标,规定质量控制要求,重点是制订开展各项设计活动的计划,明确设计活动内容及其职责分工,配备合格人员和资源。项目的设计策划要形成文件,通常以项目设计计划的形式编制,作为项目设计管理和控制的主要文件。文件应体现规划、设计意图,符合规范、规程的规定,满足可行性报告和设计任务书的要求,依据齐全可靠,方案合理可行,以统一技术条件与工作安排,同时积极改革传统的设计方法和手段,提高设计质量和效率。,上一页,下一页,返回,3.3 工程项目设计质量控制,(3)建立健全原始资料。原始资料必须符合规范、规程的规定,及时编录、核对、整理,不得遗失或任意涂改。设计单位也要及时收集施工中和投产后对设计质量的意见,建立工程设计质量档案,进行分析研究,不断改进工作,提高设计质量。,上一页,下一页,返回,3.3 工程项目设计质量控制,(4)设计接口控制。设计接口是为了使设计过程中设计部门以及设计各专业之间能做到协调和统一,必须明确规定并切实做好设计部门与其他部门(主要指采购部门)、设计内部各专业间以及装置(工区)间的设计接口。设计的组织接口和技术接口应制订相应的设计接口管理程序,由公司技术管理部门组织评审后实施。设计过程中要严格按照规定的程序进行设计接口管理,以保证设计的质量。,上一页,下一页,返回,3.3 工程项目设计质量控制,(5)严把设计方案的选择与审核关。设计方案的合理性和先进性是项目设计质量的基础。重要项目的设计方案需认真研究讨论。设计方案包括总体方案和专业设计方案。对生产性建设项目,总体方案应特别注重设计规模、生产工艺及技术水平的审核。专业设计方案的选择与审核,重点是设计参数、设计标准、设备和结构选型、功能和使用价值等方面,是否满足适用、经济、美观、安全、可靠等要求。,上一页,下一页,返回,3.3 工程项目设计质量控制,(6)设计验证。设计验证是确保设计输出满足设计输人的重要环节,是对设计产品的检查,通过检查和提供客观证据,证明设计输出是否满足了设计输入的要求。只有符合资格要求的人员才能承担相应级别的验证工作。设计验证除上述方法外,还可采用其他方法进行:变换方法进行计算;将新设计与已证实的类似设计进行比较;进行试验和证实;对发表前的设计阶段文件进行评审。设计者按校审意见进行修改。完成修改并经检查确认的设计文件,方能进入下一道工序。,上一页,下一页,返回,3.3 工程项目设计质量控制,(7)建立健全成品校审制度。设计文件的校审是对设计所做的逐级检查和验证检查,以保证设计满足规定的质量要求。设计校审应按设计过程中规定的每一个阶段进行。对阶段性成果和最终成果的质量,按规定程序进行严格校审,具体包括对计算依据的可靠性,成果资料的数据和计算结果的准确性,论证证据和结论的合理性,现行标准规范的执行,各阶段设计文件的内容和深度,文字说明的准确性,图纸的清晰与准确,成果资料的规范化和标准化等内容。,上一页,下一页,返回,3.3 工程项目设计质量控制,注册建筑师、注册结构工程师等注册执业人员应当在设计文件上签字,对设计文件负责。大型或地质条件复杂的工程,应组织会审。对检查、验收或审核不符合质量要求的设计成果都要推倒重来,不得盖章出图。设计人员必须按校审意见进行修改,没有校审记录和质量评定的设计文件不得入库。,上一页,下一页,返回,3.3 工程项目设计质量控制,(8)建立和健全设计文件会签制度。设计文件的会签是保证各专业设计相互配合和正确衔接的必要手段。通过会签,可以消除专业设计人员对设计条件或相互联系中的误解、错误或遗漏,是保证设计质量的重要环节。(9)设计更改控制。设计更改是在设计过程中或设计成品完成后,由于用户变更或项目变更而导致设计更改,这都将对设计进度、质量和费用产生直接的影响。因此,工程设计公司应制订设计更改的控制程序。一旦发生设计更改时,严格按规定的程序办理。,上一页,下一页,返回,3.3 工程项目设计质量控制,二、初步设计阶段的质量控制1.初步设计阶段的准备工作 在初步设计前,要做好明确设计委托,核准原始依据,落实基础资料,扩大前期服务等准备工作。(1)接受任务委托,收集基础资料。取得工程设计立项和规模投资等方面的上级批准文件(复印件)。取得填写齐全、明细的设计任务(委托)书。签订工程设计合同和有关工作协议书。,上一页,下一页,返回,3.3 工程项目设计质量控制,核实设计任务、工艺设计文件和使用要求等。取得拨地位置红线图。取得地形图及勘察报告等地质资料。取得改、扩建工程的原有设计文件与资料。落实城市规划、消防、人防、环保等方面提出的有关要求。取得外地工程有关气象、水文、地震等方面的基础资料。根据任务轻重、均衡生产等原则,及时下达设计任务。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)进行设计准备。按照分级管理的原则,由院、所(室)研究确定参加工程设计的主要人选。组织设计人员进行现场踏勘,深入了解地上、地下的环境条件。对确实需要外出调研的项目,应认真做好准备;做到目标具体,收效明显。适时召开会议,重点研究有关任务书、工艺和使用要求、设计进度安排等方面的前提条件以及实行限额设计,开展目标创优和组建QC小组方面的实施计划。,上一页,下一页,返回,3.3 工程项目设计质量控制,2.初步设计的内容和深度 各类建设项目的初步设计内容不尽相同。如工业建设项目初步设计的主要内容,包括设计依据,设计指导思想,建设规模,产品方案,原料、燃料、动力的用量和来源,工艺流程,主要设备选型及配置,总图运输,主要建筑物、构筑物,公用、辅助设施,新技术采用情况、主要材料用量,外部协作条件,占地面积和土地利用情况,综合利用和“三废”治理、环境保护设施和评价,生活区建设,抗震和人防措施,生产组织和劳动定员,各项技术经济指标,建设顺序和期限,总概算等。,上一页,下一页,返回,3.3 工程项目设计质量控制,民用建设项目的设计内容,也应视建设工程的类型、结构和使用要求而定。初步设计的深度应能满足设计方案的比选和确定主要设备、材料订货,土地征用,项目投资的控制,施工图的编制,施工组织设计的编制,施工准备和生产准备等要求。,上一页,下一页,返回,3.3 工程项目设计质量控制,3.初步设计阶段质量控制方法(1)收集和熟悉项目原始资料,充分领会建设意图。首先,要核查已批准的“项目建议书”、“可行性研究报告”、选址报告、城市规划部门的批文、土地使用要求、环境要求;工程地质和水文地质勘察报告、区域图、地形图;动力、资源、设备、气象、人防、消防、地震烈度、交通运输、生产工艺、基础设施等资料;有关设计规范、标准和技术经济指标等,并分析研究整理出满足设计要求的基本条件;其次,要充分掌握和理解建设单位对项目建设的要求、设想和各种意图。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)项目总目标论证的方法。对建设单位提出的项目总投资、总进度、总质量目标必须进行分析,论证其可行性。在确定的总投资数限定下,分析论证项目的规模、设备标准、装饰标准能否达到建设单位预期水平,进度目标能否实现;在进度目标限定下,要满足建设单位提出的项目规模、设备标准、装饰标准,估算总投资。论证时应依据历史上类似工程的各种指标和条件与本项目进行差异分析比较,并分析项目建设中可能遇到的风险。,上一页,下一页,返回,3.3 工程项目设计质量控制,(3)以初步确定的总建筑规模和质量要求为基础,将论证后所得的总投资和总进度切块分解,确定投资和进度规划。(4)建设单位应尽量与设计单位达成限额设计条款。4.初步设计文件的编制与审定(1)初步设计文件的编制。根据上级主管部门对设计方案提出的审查意见,进行必要的修改与补充,并在此基础上研究拟定初步设计工作计划。根据国家和本院有关初步设计文件深度的规定要求,精心组织各专业人员同步进行设计文件的编制工作,及时协调解决专业间的问题,确保整个工程设计文件内容的完备与统一。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)初步设计文件的审定。根据院、所(室)两级管理的规定,院、各专业总工和所(室)各专业主任工程师,应有计划、有重点地抓好跟踪指导和目标创优工作。设计中严格执行方针政策、技术法规,对规模面积、工程投资、设计标准等严格控制,对各专业设计中的重大方案性、前提性问题进一步深入落实。院、各专业总工和所(室)各专业主任工程师,对院、所(室)两级工程的初步设计文件,认真组织综合审查,填写初步设计指导检查标准,并按规定要求在设计文件上进行签署。,上一页,下一页,返回,3.3 工程项目设计质量控制,在上级主管部门召开初设审查会之前,设计总负责人应组织各专业人员认真做好准备,审查汇报时,要有条理、有层次、有重点地说明设计意图和特点,认真维护设计的科学性和公正性,对直接影响设计顺利进行的客观因素的问题,应明确提出,提请领导尽快研究解决,并认真做好记录。,上一页,下一页,返回,3.3 工程项目设计质量控制,三、施工图设计阶段的质量控制 施工图设计阶段是工程设计的成果阶段,也是保证设计质量、提高设计水平的后期考核验收阶段。在本阶段的工序控制中,必须切实抓好保证文件深度,坚持限额设计,提高出手质量,加强综合会审,落实创优目标,严格质量评定等项工作。,上一页,下一页,返回,3.3 工程项目设计质量控制,1.施工图设计阶段的准备工作(1)取得正式审查批复文件,核实各级主管部门对初步设计调整工程设计中需要严格控制的指令性标准。(2)深入落实满足施工图设计内容及深度要求所需要的有关规划、消防、人防、环保、市政、公用、电力以及施工安装等方面的必备资料和依据的文件。(3)根据初步设计的审查批复文件和各有关方面的合理意见,进一步改进和完善设计。(4)落实设计条件,商定设计进度,组织拟定统一技术条件和质量保证措施,认真填写开工报告表。,上一页,下一页,返回,3.3 工程项目设计质量控制,2.施工图设计的内容和深度 施工图设计根据批准的初步设计(或技术设计)文件编制,其内容主要包括绘制总平面图,绘制建筑物和构筑物详图,绘制公用设备详图,绘制工艺流程和设备安装图,编制重要施工、安装部位和生产环节的施工操作说明,以及编制设备、材料明细表和汇总表等,并确定工程合理的使用年限。施工图设计文件是以图纸为主,应包括:封面、图纸目录、设计说明(首页)、图纸和工程预算书等,且以子项为编排单位。各专业的工程计算书应经校审,签字后,整理归档。设计图纸的主要内容如下:,上一页,下一页,返回,3.3 工程项目设计质量控制,(1)图纸目录:先列新绘制图纸,后列选用标准图或重复利用图。(2)首页(设计说明):结构安全等级;地基概况;设计活荷载、设备荷载、结构材料、品种、规格、型号、强度等;标准构件图及施工注意事项等。(3)基础平面图及基础详图。(4)结构平面布置图、结构构件详图及节点构造图。(5)其他图纸:包括各专业设计方案的平、立、剖面图及其详图或构造图等。施工图的设计深度应能满足设备和材料的安排,各种非标准设备的制作,施工图预算的编制,工程施工需要以及工程价款结算需要等要求。,上一页,下一页,返回,3.3 工程项目设计质量控制,3.施工图设计阶段质量控制方法(1)跟踪设计,审核制度化。为了有效地控制设计质量,就必须对设计进行质量跟踪。设计质量跟踪不是监督设计人员画图,也不是监督设计人员结构计算和结构配筋,而是要定期对设计文件进行审核,必要时,对计算书进行核查,发现不符合质量标准和要求的,指令设计单位修改,直到符合标准为止。,上一页,下一页,返回,3.3 工程项目设计质量控制,这里所述的标准是指根据设计质量目标所采用的技术标准、规范及材料品种规格等。因此,设计质量控制的主要方法就是在设计过程中和阶段设计完成时,以设计招标文件(含设计任务书、地质勘察报告等)、设计合同、监理合同、政府有关批文、各项技术规范和规定、气象、地区等自然条件及相关资料、文件为依据,对设计文件进行深入细致的审核。在各阶段设置审查点,审核设计文件质量,如规范符合性、结构安全性、施工可行性等,概预算总额,设计进度完成情况,与相应标准和计划值进行分析比较。,上一页,下一页,返回,3.3 工程项目设计质量控制,(2)采用多种方案比较法。对设计人员所定的诸如建筑标准、结构方案、水、电、工艺等各种设计方案进行了解和分析,有条件时应进行两种或多种方案比较,判断确定最优方案。(3)协调各相关单位关系。工程设计过程牵涉很多部门,包括很多设计单位、政府部门等很多的专业交叉,故必须掌握组织协调方法,以减少设计的差错。,上一页,下一页,返回,3.3 工程项目设计质量控制,4.施工图设计的审查 在工程项目开工前,业主必须持施工图资料到建设主管部门申报开工手续,办理领取“开工许可证”。由于施工图是指导施工的直接依据,也是设计阶段质量控制的一个重点。因此,在施工图设计完成后,业主应组织对施工图设计文件进行审查。审查的重点是:使用功能是否满足质量目标的要求,施工图预算是否超过设计概算。施工图设计审查的基本内容如下:,上一页,下一页,返回,3.3 工程项目设计质量控制,(1)总体审核。首先要审核施工图纸的完整性和完备性及各级的签字盖章;其次审核工程施工设计总平面布置图和总目录。审核总平面布置图和总目录的重点是:项目是否齐全,总平面布置是否合理,平面与空间布置是否产生矛盾,以及各工艺流程、各专业配合是否合理,选择标准、规范、规程是否可靠等。(2)总说明审查。工程设计总说明和分项工程设计说明的审查的重点是:所采用的设计依据、参数、标准是否满足质量要求;选用设备、仪器、材料是否先进合理;工程操作程序及措施是否合适等。,上一页,下一页,返回,3.3 工程项目设计质量控制,(3)图纸审查。图纸审查的重点是:施工图是否符合现行规范、规程、规定的要求;图纸是否符合现场和施工实际条件,设计深度能否满足施工要求;图纸设计质量是否达到工程质量的标准;对选型、选材、造型、尺寸、关系、节点等图纸自身质量的审查。(4)审查施工总预算与总投资概算。施工总预算是否在设计总概算的控制范围内。(5)其他政策性要求。如是否满足环保措施和“三废”排放标准;是否满足施工安全;是否满足与外部协作条件的要求等。,上一页,返回,本章小结,一、工程勘察设计质量的概念 工程勘察设计质量就是在严格遵守技术标准、法规的基础上,对工程地质条件作出及时、准确的评价,正确处理和协调经济、资源、技术、环境条件的制约,使项目设计能更好地满足业主所需要的功能和使用价值,能充分发挥项目投资的经济效益。,下一页,返回,本章小结,二、工程勘察质量控制1.工程勘察的主要任务是按勘察阶段的要求,正确反映工程地质条件,提出岩土工程评价,为设计、施工提出依据。2.工程勘察工作一般分三个阶段,即可行性研究勘察、初步勘察、详细勘察。当工程地质条件复杂或有特殊施工要求的重要工程,应进行施工勘察。3.工程勘察阶段质量控制要点有:协助建设单位选定勘察单位、勘察工作方案审查和控制、勘察现场作业的质量控制、勘察文件的质量控制、后期服务质量保证、勘察技术档案管理。,上一页,下一页,返回,本章小结,三、工程设计质量控制1.在我国,建设工程项目设计阶段目前主要分为二阶段设计,即初步设计阶段和施工图设计阶段。2.影响工程项目设计质量的因素主要有人的质量控制、物的质量控制、信息的质量控制、设计经济的质量控制、设计环境因素的质量控制、设计单位的质量体系等。,上一页,下一页,返回,本章小结,3.在初步设计前,要做好明确设计委托,核准原始依据,落实基础资料,扩大前期服务等工作。各类建设项目的初步设计要求的内容不尽相同。初步设计的深度应能满足设计方案的比选和确定主要设备,材料订货、土地征用、项目投资的控制,施工图的编制,施工组织设计的编制,施工准备和生产准备等要求。初步设计阶段质量控制方法为:,上一页,下一页,返回,本章小结,(1)收集和熟悉项目原始资料,充分领会建设意图。(2)项目总目标论证。(3)以初步确定的总建筑规模和质量要求为基础,将论证后所得的总投资和总进度切块分解,确定投资和进度规划。(4)建设单位应尽量与设计单位达成限额设计条款。,上一页,下一页,返回,本章小结,4.施工图设计阶段是工程设计的成果阶段,也是保证设计质量、提高设计水平的后期考核验收阶段。施工图设计根据批准的初步设计文件编制,其深度应能满足设备和材料的安排,各种非标准设备的制作,施工预算的编制,工程施工需要以及工程价款结算需要等要求。施工图设计阶段质量控制方法为:(1)跟踪设计、审核制度化。(2)采用多种方案比较法。(3)协调各相关单位关系。5.施工图设计审查的基本内容包括总体审核,总说明审查、图纸审查、施工总预算与总投资概算;其他政策性要求。,上一页,返回,
