建筑工程定额计价.ppt

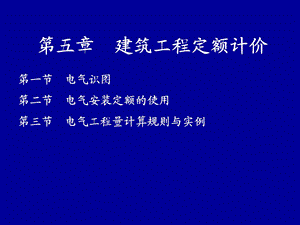

第五章 建筑工程定额计价,第一节 电气识图第二节 电气安装定额的使用第三节 电气工程量计算规则与实例,n,建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 线路配线方式符号 具体符号：SC 焊接钢管配线 TC（DG）电线管(薄壁钢壁)配线 P（VG）硬塑料管配线(PVC)PC（RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线,线路文字标注格式 ab(cd)e-f 式中 a线路编号或线路用途符号；b导线型号；c导线根数；d导线截面，不同截面分别标准；e配线方式符号及导线穿管管径；f敷设部位符号。,a-灯数量 b-型号或编号c-每盏灯具的灯泡数量d-灯泡容量：We-灯泡安装高度：m（吸顶安装时用表示）f-安装方式L-光源种类,线路敷配部位符号 M（S）沿钢索配线 BE（LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC（DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线 CLC（ZA）在柱内或沿柱暗配线 WC（QA）在墙内暗配线 CC（PA）在顶棚内暗配线,（二）导线敷设基本方法导线的敷设方法有许多种，按线路在建筑物内敷设位置的不同，分为明敷设和暗敷设；按在建筑结构上敷设位置不同，分为沿墙、沿柱、沿梁、沿顶棚和沿地面敷设。导线明敷设，是指线路敷设在建筑物表面可以看得见的部位。导线明敷设是在建筑物全部完工以后进行，一般用于简易建筑或新增加的线路。导线暗敷设，是指导线敷设，是指导线敷设在建筑物内的管道中。导线暗敷设与建筑结构施工同步进行，在施工过程中首先把各种导管和预埋件置于建筑结构中，建筑完工后再完成导线敷设工作。暗敷设是建筑物内导线敷设的主要方式。,导线敷设的方法也叫配线方法。不同敷设方法其差异主要是由于导线在建筑物上的固定方式不同，所使用的材料、器件及导线种类也随之不同。按导线固定材料的不同，常用的室内导线敷设方法有以下几种：（1）夹板配线 夹板配线使用瓷夹板或塑料夹板来夹持和固定导线。适用于一般场所。（2）瓷瓶配线 瓷瓶配线使用瓷瓶来支持和固定导线。瓷瓶的尺寸比夹板大，适用于导线截面较大、比较潮湿的场所。,（3）线槽配线 线槽配线使用塑料线槽或金属线槽支持和固定导线。适用于干燥场所。（4）卡钉护套配线 卡钉护套配线使用塑料卡钉来支持和固定导线。适用于干燥场所。（5）钢索配线 钢索配线是将导线悬吊在拉线的钢索上的一种配线方法。适用于大跨度场所，特别是大跨度空间照明。（6）配管配线 配管配线是将导线穿在线管中，然后再明敷或暗敷在建筑物的各个位置。使用不同的管材，可以适用于各种场所，主要用于暗敷设。,穿管常用的管材有两大类：钢管和塑料管。1）钢管。钢管按管壁厚的不同，分为薄壁管和厚壁管。薄壁管也叫电线管，是专门用来穿电线的。其内外均已做过防腐处理，电线管不论管径大小，管壁厚度均为1-1.6mm。厚壁管分为焊接钢管和水煤气钢管。焊接钢管的管壁厚度，按管径的不同分成2.5mm和3mm两种。水煤气钢管主要用于通水和煤气，管壁厚度随管径增加。厚壁管分为镀锌管和不镀锌黑管，黑管在使用前需先做防腐处理。在现场浇注的混凝土结构中主要使用厚壁钢管，而水煤气钢管则用于敷设在自然地面内和素混凝土地面中。在有轻微腐蚀性气体的场所和有防爆要求的场所必须使用水煤气钢管。,2）塑料管。穿管敷设使用的塑料管有聚乙烯硬质管、半硬质管、波纹管和改性聚氯乙烯硬质管。为了保证建筑电气线路安装符合防火规范要求，各种塑料管均采用阻燃管。但防火工程线路一律使用水煤气钢管。聚乙烯硬质管。是灰色塑料管，强度较高。由于加工连接困难，目前建筑施工中已很少使用。主要用在腐蚀性较强的场所。聚氯乙烯硬质管。也叫PVC管，白颜色。PVC管绝缘性能那，耐腐蚀，抗冲击、抗拉、抗弯强度大（可以冷弯），不燃烧，附件种类多，是建筑物中暗敷设常用的管材。聚氯乙烯半硬质管。又叫流体管。由于半硬质管易弯曲，主要用于砖混结构中开关、灯具、插座、插座等处线路的敷设。聚氯乙烯波纹管。也叫可挠管。波纹管的抗压性和易弯曲性比半硬质管好，许多工程中用来取代半硬质管，但波纹管比半硬质管薄，易破损。另外，由于管上有波纹，穿线的阻力较大。,5.2 江苏省安装工程费用计算规则,5.2.1、说 明,（二）为了切实保护人民生产生活的安全，保证安全和文明施工措施落实到位，现场安全文明施工措施费作为不可竞争费用，建设单位不得任意压低费用标准，施工单位不得让利。此项费用的计取由各市工程造价管理部门根据工程实际情况予以核定，并进行监督，未经核定不得计取。,（一）江苏省安装工程费用计算规则（以下简称本费用计算规则）与江苏省安装工程计价表配套执行。,（三）不可竞争费包括：1、现场安全文明施工措施费；2、工程定额测定费；3、安全生产监督费；4、建筑管理费：5、劳动保险费；6、税金；7、有权部门批准的其他不可竞争费用。以上不可竞争费在编制标底或投标报价时均应按规定计算，不得让利或随意调整计算标准。,（四）措施项目费原则上由编标单位或投标单位根据工程实际情况分别计算。除了不可竞争费必须按规定计算外，其余费用均作为参考标准。（五）管理费和利润统一以人工费为计算基础。（六）包工不包料和点工按本费用计算规则的规定计算。1、包工不包料：适用于只包计价表人工的工程。2、点工：适用于在安装工程中由于各种因素所造成的损失、清理等不在计价表范围内的用工。3、包工不包料、点工的临时设施应由建设单位提供。,5.2.2、费用项目划分 安装工程造价由分部分项工程费、措施项目费、其他项目费、规费和税金组成。（一）分部分项工程费包括人工费、材料费、机械费、管理费、利润。1、人工费 2、材料费 3、机械费。,4、管理费：包括企业管理费、现场管理费、冬雨季施工增加费、生产工具用具使用费、工程定位复测点交场地清理费、远地施工增加费、非甲方所为四小时以内的临时停水停电费。（1）企业管理费：指企业管理层为组织施工生产经营活动所发生的管理费用。内容包括：管理人员的基本工资、工资性津贴、流动施工津贴、房租补贴、职工福利费、劳动保护费。差旅交通费 办公费 固定资产折旧、修理费 低值易耗品摊销费 工会经费及职工教育经费 职工待业保险费 保险费 税金,（2）现场管理费：指现场管理人员组织工程施工过程中所发生的费用。内容包括：现场管理人员的基本工资、工资性津贴、流动施工津贴、房租补贴、职工福利费、劳动保护费。办公费 差旅交通费 固定资产使用费 低值易耗品摊销费 保险费 其他费用。,（3）冬雨季施工增加费：指在冬雨季施工期间所增加的费用。包括冬季作业、临时取暖、建筑物门窗洞口封闭及防雨措施、排水、工效降低等费用。（4）生产工具用具使用费：指施工生产所需不属于固定资产的生产工具、检验用具、仪器仪表等的购置、摊销和维修费，以及支付给工人自备工具的补贴费。（5）工程定位、复测、点交、场地清理费。（6）远地施工增加费：指远离基地施工所发生的管理人员和生产工人的调迁旅费、工人在途工资，中小型施工机具、工具仪器、周转性材料、办公和生活用具等的运杂费。对包工包料工程，不论施工单位基地与工程所在地之间的距离远近，均由施工单位包干使用；包工不包料工程按发承包双方的合同约定计算。（7）非甲方所为四小时以内的临时停水停电费用。5、利润:指按国家规定应计入安装工程造价的利润。,（二）措施项目费 1、环境保护费：指正常施工条件下，环保部门按规定向施工单位收取的噪音、扬尘、排污等费用。,2、现场安全文明施工措施费：包括脚手架挂安全网、铺安全竹笆片、洞口五临边及电梯井护栏费用、电气保护安全照明设施费、消防设施及各类标牌摊销费、施工现场环境美化、现场生活卫生设施、施工出入口清洗及污水排放设施、建筑垃圾清理外运等内容。,按环保部门的有关规定计算，由双方在合同中约定。,按分部分项工程费的0.6%1.5%计算，该费用作为不可竞争费，具体由各市工程造价管理部门根据工程实际情况予以核定后计取。,3、临时设施费：指施工单位为进行安装工程施工所必需的生产和生活用的临时建筑物、构筑物和其他临时设施等费用。包括：临时设施的搭设、维修、拆除、摊销等费用。,4、夜间施工增加费：指规范、规程要求正常作业而发生的照明设施、夜餐补助和工效降低等费用。,5、二次搬运费：指因施工场地狭小而发生的二次搬运所需费用。,按分部分项工程费的0.6%1.5%计算，由施工单位根据工程实际情况报价，发承包双方在合同中约定。,根据工程实际情况，由发承包双方在合同中约定,发生时按建筑与装饰工程计价表计算。,6、大型机械设备进出场及安拆：指机械整体或分体自停放场地转至施工场地，或由一个施工地点运至另一个施工地点所发生的机械安装、拆卸和进出场运输转移费用。,7、混凝土、钢筋混凝土模板及支架：指模板及支架制作、安装、拆除、维护、运输、周转材料摊销等费用。,8、脚手架费：指脚手架搭设、加固、拆除、周转材料摊销等费用。,按机械台班费用定额计算。,按建筑与装饰工程计价表计算。,按安装工程计价表规定计算。,9、已完工程及设备保护：指对已施工完成的工程和设备采取保护措施所发生的费用。,10、施工排水、降水：指施工过程中发生的排水、降水费用。,根据工程实际情况，由发承包双方在合同中约定。,按建筑与装饰工程计价表计算。,12、工程按质论价：指建设单位要求施工单位完成的单位工程质量达到经有权部门鉴定为优良工程所必须增加的施工成本费。,11、赶工措施费：若建设单位对工期有特殊要求，则施工单位必须增加的施工成本费。,由发承包双方在合同中约定后计取。,由发承包双方在合同中约定后计取。,13、检验试验费：是指根据有关国家标准或施工验收规范要求对材料、构配件和建筑物工程质量检测检验发生的费用。除此以外发生的检验试验费，如已有质保书材料，而建设单位或质监部门另行要求检验试验所发生的费用，及新材料、新工艺、新设备的试验费等应另行向建设单位收取。,根据有关国家标准或施工验收规范要求对建筑材料、构配件和建筑物工程质量检测检验发生的费用按分部分项工程费的0.3%计算。除此以外发生的检验试验费，如已有质保书材料，而建设单位或质监部门另行要求检验试验所发生的费用，及新材料、新工艺、新设备的试验费等应另行向建设单位收取,由施工单位根据工程实际情况报价，发承包双方在合同中约定。,根据工程实际情况，由发承包双方在合同中约定。,14、特殊条件下施工增加费：（1）地下不明障碍物、铁路、航空、航运等交通干扰而发生的施工降效费用。（2）在有毒有害气体和有放射性物质区域范围内的施工人员的保健费，与建设单位职工享受同等特殊保健津贴，享受人数，根据现场实际完成的工程量（区域外加工的制品不应计入）的计价表耗工数，并加计百分之十的现场管理人员的人工数确定。,15、组装平台：组装平台发生的费用。16、设备、管道施工的安全、防冻和焊接保护措施：17、压力容器和高压管道的检验：18、焦炉施工大棚：发生的焦炉施工大棚费用。19、焦炉烘炉、热态工程 20、管道安装后的充气保护措施 21、隧道内施工的通风、供水、供气、供电、照明及通讯设施 22、现场施工围栏 23、长输管道临时水工保护设施 24、长输管道施工便道：25、长输管道跨越或穿越施工措施：26、长输管道地下穿越地上建筑物的保护措施 27、长输管道工程施工队伍调遣 28、格架式抱杆：格架式抱杆费用。,（三）其他项目费 1、总承包服务费（1）总承包：指对建设工程的勘察、设计、施工、设备采购进行全过程承包的行为，建设项目从立项开始至竣工投产全过程承包的“交钥匙”方式。,总承包服务费根据总承包的范围、深度按工程总造价的2%3%向建设单位收取。,（2）总分包 建设单位单独分包的工程，总包单位与分包单位的配合费由建设单位、总包单位和分包单位在合同中明确。总包单位自行分包的工程所需的总包管理费由总包单位和分包单位自行解决。安装施工单位与土建施工单位的施工配合费由双方协商确定。,2、预留金：招标人为可能发生的工程量变更而预留的金额。,3、零星工作项目费：指完成招标人提出的，工程量暂估的零星工作所需的费用。,预留金：由招标人预留。,零星工作项目费：工程量暂估的零星工作所需的费用。,一、江苏省安装工程计价表共分十一册，包括：第一册机械设备安装工程 第二册电气设备安装工程 第三册热力设备安装工程 第四册炉窑砌筑工程 第五册静置设备与工艺金属结构制作安装工程 第六册工业管道工程 第七册消防及安全防范设备安装工程 第八册给排水、采暖、燃气工程 第九册通风空调工程 第十册自动化控制仪表安装工程 第十一册刷油、防腐蚀、绝热工程,5.3 江苏省安装工程计价表总说明,四、本计价表是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制订的，除各章另有说明外，均不得因上述因素有差异而对定额进行调整或换算。五、本计价表是按下列正常的施工条件进行编制的：1、设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。2、工程和土建工程之间的交叉作业正常。3、安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。4、水、电供应均满足安装施工正常使用。5、正常的气候、地理条件和施工环境。,六、人工工日消耗量的确定：1、本计价表的人工工日不分列工种和技术等级，一律以综合工日表示，内容包括基本用工、超运距用工和人工幅度差。运距用工：是指预算定额中材料或半成品的运输距离，超过劳动定额基本用工中规定的距离所增加的用工。人工幅度差：主要是指预算定额与劳动定额由于定额水平不同而引起的水平差。另外还包括劳动定额未包括，但在实际施工作业中又不可避免而且无法计算的用工。2、综合工日的单价分为一类工每工日28元，二类工每工日26元，三类工每工日24元，包括基本工资、工资性津贴、流动施工津贴、房租补贴、劳动保护费、职工福利费。,七、材料消耗量的确定：1、本计价表中的材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等，并计入了相应损耗，其内容和范围包括：从工地仓库、现场集中堆放地点或现场加工地点到操作或安装地点的运输损耗、施工操作损耗、施工现场堆放损耗。2、凡本计价表内未注明单价的材料均为主材，基价中不包括其价格，应根据“（）”内所列的用量，按相应的材料预算价格计算。3、用量很少，对基价影响很小的零星材料合并为其他材料费，计入材料费内。4、施工措施性消耗部分，周转性材料按不同施工方法、不同材质分别列出一次使用量和一次摊销量。5、材料单价采用南京市2003年材料预算价格。6、主要材料损耗率见各册附录。,九、施工仪器仪表台班消耗量的确定：1、本计价表的施工仪器仪表消耗量是按大多数施工企业的现场校验仪器仪表配备情况综合取定的。2、凡单位价值在2000元以内，使用年限在两年以内的不构成固定资产的施工仪器仪表等未进入定额，已在管理费中考虑。3、施工仪器仪表台班单价，是按2000年建设部颁发的全国统一安装工程施工仪器仪表台班费用定额计算的。十一、本计价表中注有“以内”或“以下”者均包括本身，“以外”或“以上”者，则不包括本身。,3.1.2 预算定额的指标,1、预算定额的指标,预算定额主要规定的是标准数值（定额指标）；而定额基价是执行地方预算价格后的货币计量。,全国定额上的“基价”是以北京地区工资标准（23.22元工日）、1996年材料预算价格，以及1998年新制定机械台班费定额计算的。江苏地区“估价表、价目表”的单价，是以2001年定额标准工资（26元工日）、2000年材料预算价格和1999年机械台班江苏预算价格计算的。,2004年江苏省安装工程计价表中综合单价的价格，来源于当时全省统一综合工工资标准（水电分册为二类工26元工日）、2003年南京地区材料预算价格、2003年“全统机械台班费用定额江苏预算价格”和2000年“全统安装仪表台班单价”等标准。,2、预算定额指标的内容,（1）主材用量：主材在定额内有四种表现形式，应分别计数。其中定额内“带括弧”的消耗量项目较多，该消耗量与地方预算单价的乘积，构成主材消耗价值。,例如：管内穿照明BLX-500V2.5mm2铝芯绝缘导线，定额（编号2-1169）规定每100m线路（表3.1）的主材（导线）为116.00m（带括弧），如果该导线预算价格为0.32元/m，则每100m线路的主材（导线）价值为：0.3211637.12（元/100m）。,“电气设备安装工程”预算定额的指标，包括以下内容：主材用量、综合工日、安装材料、施工机械台班。,例如：定额2-108单孔户内式支持绝缘子安装（表3.3），每完成10个绝缘子安装工程量，需主材（绝缘子）为10（1+2）10.2（个）（损耗率查表3.2），如果预算价格为1.10元个，则10个绝缘子价值为：1.1010（1+2）11.22（元）。,综合工日是不分工种，且以四级工为标准的定额指标数，它乘定额标准工资等于定额人工费（元）。,（2）综合工日：,例如：定额2-1171（表3.1）中，表示完成100m线路的管内穿线（铜芯截面1.5mm2）的定额工日为0.98工日。按北京地区综合工23.22元工日计算，则其定额人工费（基价）为：,23.22元工日0.98工日22.76元,（3）安装材料：安装材料在定额内是按不同品种、规格，列出定额指标，少量难以计数的材料以“其他材料费”（元）表示。定额的安装材料指标，已包含施工损耗量，且不允许调整（不管是否采用）。,（4）施工机械台班：,安装材料的定额耗量与预算价格的乘积，为该材料预算价值，各种材料预算价值之和（含其他材料费）为定额的安装材料费基价。,施工机械的定额消耗台班指标，是按施工中主要机械的代表型号分别表示的。定额规定的机械型号及其台班指标不可调整。定额基价中机械使用费为台班单价与定额台班数的乘积。凡两种以上机械，机械使用费则为各种机械的台班费之和。,例如：定额2-276（表3.4），每安装一个防爆型组合控制开关，需要消耗21kVA交流电焊机0.02台班（定额机械台班指标），该机台班费单价为88.00元/台班，则该项目施工机械使用费定额基价为88.00元/台班0.02台班1.76元/个。,3.1.3电气安装预算定额执行的说明,介绍电气设备安装工程预算定额适用的范围和有些易混淆，不应列入本定额的项目。,1、定额执行界限的规定：P.74.,3、定额中部分名词解释,柜：尺寸较大，四面封闭（背面有网栅），一般用于高压；,屏：尺寸小于柜，正面安装设备，背后敞开，一般用于低压及直流控制保护；,箱：尺寸小于柜，四面封闭，一般用途单一，易于维护。,至于操作台和控制台，是同一个概念。通常用于电站的热力设备称“操作”，用于电气设备称“控制”。,介绍在执行第二册电气设备安装工程预算定额某些内容时，应注意执行的规定。,2、定额执行内容的规定：P.75.,4、定额中增加收费的规定,（1）脚手架搭拆费,10kV以下电气安装（不含架空线）脚手架的取费标准，是统一按工程全部人工费（含5m内动力和照明）的4计算，其中人工工资占25（原定额按操作高度不同分别计算）。脚手架费用包干使用，不作调整；工程高度离楼地面5m以下，一律不计取脚手架费用。,10kV以下架空线路安装，不另计算脚手费。因为定额内已考虑高空作业，摊入了脚手费用。,定额中的操作高度，除各章另有说明者外，均按5m以内施工条件考虑的，如果是操作物高度离楼地面5m以上、20m以下的电气安装工程，按超高部分人工费的33计算工程超高增加费（其中人工费占100），纳入直接费；超过20m者另行计算。,（2）超高增加系数：,江苏省“高层建筑增加费”计算规定 表3.5,6层或20m以上（不含6层、20m）房屋建筑，收取高层建筑增加费，执行以定额人工费为基础的系数规定（参表3.5）,2单价法编制施工图预算的步骤,第二节 工程量计算方法,一、概述二、工程量计算顺序三、应用统筹法计算工程量,电气照明工程量计算包括进户装置，照明配电装置，室内配管、配线工程，照明器具安装等四部分工程的工程量计算及定额套用。要求掌握工程量计算规则，能熟练地使用定额，达到准确编制电气照明工程施工图预算的目的。一、照明工程量计算要点计算工程量时，为了正确计算，要注意以下计算要点。1、计算项目：计算照明工程量时应根据电气工程施工图，按单位估算表（或综合基价）中的子目划分分别列项计算，计算出的工程量的单位应与单位估算表（或综合基价）中规定的计量单位一致，以便于正确套用。,电气照明工程量计算及定额应用,2、计算方法照明线路的工程量计算，一般先算干线，后算支线，按不同的敷设方式、不同型号和规格的导线分别进行计算。建筑照明进户线的工程量，原则上是从进户横担到配电箱的长度。对进户横担以外的线段不计入照明工程量中。3、除了施工图上所表示的分项工程外，还应计算施工图纸中没有表示出来，但施工中又必须进行的工程项目，以免漏项。如在遇到建筑物沉降缝时，暗配管工程应作接线箱过渡等。,一、电气照明系统1.照明控制设备 主要指照明配电箱、板以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。照明工程控制设备安装，分成套型控制设备和单体控制设备安装。2.配管、配线 配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。(1)配管（2)配线（3)接线盒3.照明器具安装,二、照明工程量计算程序及方法1、照明工程量计算程序 计算程序是根据照明平面图和系统图，按进户线，总配电箱，向各照明分配电箱配线，经各照明分配电箱向灯具、用电器具的顺序逐项进行计算。这样思路清晰，有条理，既可以加快看图、提高计算速度，又可避免重算和漏算。2、照明工程量计算方法工程量的计算采用列表方式进行计算，表格形式在第三章已讲述。照明工程量的计算，一般宜按一定顺序自电源侧逐一向用电侧进行，要求列出简明的计算式，可以防止漏项、重复和潦草，也便于复核。,第二节 配管配线工程量计算,一、配管工程量计算 配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目。（一）计算规则及其要领：1、计算规则：各种配管工程量以管材质、规格和敷设方式不同，按“延长米”计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。2、计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。千万不要“跳算”，防止混乱，影响工程量计算的正确性。（二）计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。,1、水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算。,配电箱装高1.5m；灯具吸顶；板式开关装高1.3m插座装高0.3m,AL1箱800500200,AL2箱500300160,WL1 回路水平配管长度SC152.131.93.92315.9m（2）WL2 回路的配管线为：BV42.5PC20，回路沿1A 轴沿墙明敷，按相关墙面净空长度尺寸计算线管长度，那么WL2 回路水平配管长度PC203.92.10.1234.68m,（1）WL1 回路的配管线为：BV22.5SC15，回路沿1C2 轴沿暗墙敷及房间内沿顶棚暗敷，按相关墙轴线尺寸计算该配管长度。,垂直方向的线管敷设（沿墙、柱引上或引下），其配管长度一般应根据楼层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算。,2）垂直方向的敷设线管计算,（1）WL1 回路的垂直配管长度SC15（3.31.5-0.5）配电箱（3.3-0.3）插座0.32 拉线开关4.9m（2）WL2 回路的垂直配管长度PC20（3.3-1.5-0.5）AL1(3.3 1.5-0.3)AL22.8m合计：暗配SC15 的管长度为：水平长垂直长15.9+4.920.8m明配PC20 的管长度为：水平长垂直长4.68+2.87.48m,3）埋地的敷设线管计算,设图中配电箱安装高度底边距地1.5米，插座距地0.3米；配电箱至插座配管为沿墙、地面暗敷设，设埋地深度0.1米。则整个配管长度为：1.5米（箱底垂直至地面）0.1米（垂直入地深）L1（配电箱与中间墙左插座水平距离）0.1米（垂直出地面）0.3米（垂直入插座）0.4米（垂直出插座入地）L2（中间墙两插座水平距离）0.4米（垂直出地入插座）0.4米（垂直出插座入地）L3（至右墙插座水平距离）0.4米（垂直出地面入插座）,2、当埋地配管时(FC)，水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算。穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。,（1）水平长度的计算：若电源架空引入，穿管SC50 进入配电箱(AP)后，一条回路WP1 进入设备，再连开关箱(AK)，另一回路WP2 连照明箱(AL)。水平方向配管长度为L11m，L23m，L32.5m，L49m 等。水平方向配管长度均算至各电气元件的中心处。引入管的水平长度（墙外0.2m）SC5010.240.21.44mWP1 的配管：BV46 SC32 FC 管长度SC3232.55.5mWP2 的配管线为：BV44 SC25 FC 管长度SC259m,2）垂直长度的计算：当管穿出地面时，沿墙引下管长度(h)加上地面埋深才为垂直长度，出地面的配管还应考虑设备基础高和出地面高度，一般考虑150200mm，即为垂直配管长度。各电气元件的高度分别为：架空引入高度h13m；开关箱距地h21.3m；配电箱距地h3 1.5m；管埋深h4 0.3m；管埋深h5 0.5m；基础高h6 0.1m。,引入管的垂直长度SC50h1h530.53.5mWP1 的垂直配管长度SC32（h5 h60.2）2(h5h2)（AL）（0.50.10.2）20.5+1.33.4m（伸出基础高按200mm 考虑）WP2 的垂直配管长度SC25h3h41.50.31.8m合计：引入管SC501.443.51.79mSC325.53.48.9m SC2591.810.8m配管的工程量计算按照上述步骤进行，再套用定额第二册第十二章相应子目即可。,配管工程量计算时应注意的问题配管工程量计算在电气施工图预算中所占比重较大，是预算编制中工程量计算的关键之一，因此除综合基价中的一些规定外还有一些具体问题需进一步明确。1不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。2在计算配管工程量时要重点考虑管路两端、中间的连接件：两端应该预留的要计入工程量（如进、出户管端）；中间应该扣除的必须扣除（如配电箱等所占长度）。,6电线管、钢管明配、暗配均已包括刷防锈漆。-若图纸设计要求作特殊防腐处理时，按刷油、防腐蚀绝热工程定额规定计算，并用相应定额。7、配管工程包括接地跨接，不包括支架制作、安装，支架制作安装另立项计算。,5在吊顶内配管敷设时，用相应管材明配线管定额。,3明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准。4暗配管工程量计算时，可依墙体轴线作为量取计算的基准。,（2）配线 管内穿线 定额分照明线路、动力线路和多芯软导线，并按导体材料、导线截面积及芯数划分项目。照明线路管内穿线，当导线截面积大于或等于6平方毫米时，应执行动力线路相应项目。导线预留,连接设备导线（每一根线）预留长度表,如图：电缆架空引入，标高3.0m，穿SC50 的钢管至AP 箱，AP 箱尺寸为（10002000500），从AP 箱分出两条回路WP1、WP2，其中一条回路进入设备，再连开关箱(AK)，即WP1 箱，其配管线为：BV46 SC32 FC；另一回路WP2连照明箱(AL)，WP2 的配管线为：BV44 SC25 FC，AL 配电箱尺寸（800500200）。计算管内穿线的工程量？,解：根据上题的配管工程量，计算管内穿线的工程量。（1）入户电缆配管长度预留长度1.79（1+2）1.56.29m（2）WP1 的配管线为：BV46 SC32 FC（SC32 管长各预留长度）4（8.9（1+2）AP 箱12设备0.3AK 箱）4（8.9+3+2+0.3）456.8m（3）WP2 的配管线为：BV44 SC25 FC（SC25 的管长各预留长度）4（10.8（1+2）AP 箱（0.8+0.5）AL 箱）4（10.8+3+1.3）460.4m,（三）管内穿线工程量计算应注意的问题1、计算出管长以后，要具体分析管两端连接的是何种设备如果相连的是盒（接线盒、灯头盒、开关盒、插座盒）和接线箱时，因为穿线项目中分别综合考虑了进入灯具及明暗开关、插座、按钮等预留导线的长度，因此穿线工程量不必考虑预留。单线延长米管长管内穿线的根数(型号、规格相同)；,如果相连的是设备，那么穿线工程量必须考虑预留。单线延长米（管长+管两端所接设备的预留长度）管内穿线根数2、导线与设备相连时需设焊(压）接线端子，以“个”计量单位，根据进出配电箱、设备的配线规格、根数计算，套用相应定额。,(3)接线盒、箱安装 在配管配线工程中，无论是明配还是暗配均存在线路接线盒（分线盒）、接线箱、开关盒、灯头盒以及插座盒的安装 线路接线盒（分线盒）产生在管线的分支处或管线的转弯处。暗装的开关、插座应有开关接线盒和插座接线盒，暗配管线到灯位处应有灯头接线盒。钢管配钢质接线盒，塑料管配塑料接线盒。,施工图不包括这类图纸。接线盒：共3 个。7 轴上2 个，8 轴上1 个灯头盒：2 个。灯的位置插座盒：共3 个。插座的位置，7 轴上2 个，8 轴上1 个开关盒：2 个。开关的位置，B 轴上,四、接线箱、盒等安装工程量计算明配管和暗配线管，均发生接线盒(分线盒)或接线箱安装，开关盒、灯头盒及插座盒安装，它们均以“个”计量。其箱盒均为未计价材料。1、接线盒的设置：接线盒的设置往往在平面图中反映不出来，但在实际施工中接线盒又是不可缺少的，一般在碰到下列情况时应设置接线盒（拉线盒），以便于穿线。（1）管线分支、交叉接头处在没有开关盒、灯头盒、插座盒可利用时，就必须设置接线盒。,（2）水平线管敷设超过下列长度时中间应加接线盒管长超过30m 且无弯时；管长超过20m，中间只有1 个弯时；管长超过15m，中间有2 个弯时；管长超过8m，中间有3 个弯时。,二、灯具安装工程量计算灯具安装工程量以灯具种类、型号、规格、安装方式划分定额，按“套”计量数量。（1）各型灯具的引线除注明者外，均已综合考虑在定额内，不另计算；（2）定额已包括用摇表测量绝缘及一般灯具试亮工作，但不包括系统调试工作；（3）路灯、投光灯、碘钨灯、烟囱和水塔指示灯，均已考虑了一般工程的高空作业因素。其他灯具，安装高度如果超过5m 以上20m 以下时，应计算操作高度增加费。,二、灯具安装工程量计算（4）灯具安装定额包括灯具和灯管(泡)的安装。灯具和灯管（泡）为未计价材料，它们的价格要列入主材费计算，一般情况灯具的预算价未包括灯管（泡）的价格。（5）吊扇和日光灯的吊钩安装已包括在定额项目中，不另计。（6）路灯安装，不包括支架制作及导线架设，应另列项计算。,三、开关、按钮、插座及其他器具安装工程量计算1、开关安装 包括拉线开关、板把开关、板式开关、密闭开关、一般按钮开关安装。并且分明装与暗装。均以“套”计量。注意：本处所列“开关安装”是指第二册第十三章“照明器具”用的开关，而不是指第二册第四章“控制设备及低压电器”所列的自动空气开关、铁壳开关和胶盖开关等电源用“控制开关”，及普通按钮、防爆按钮、电铃安装分开，前个用于照明工程，后一个用于控制，注意区别，不能混用。2、插座安装 定额分普通插座和防爆插座两类，又分明装与暗装，均以“套”计量。,【案例】某办公楼照明工程局部平面布置如图2.6所示。建筑物为混合结构，层高3.3m。灯具为成套型，开关安装距楼地面1.4m；配电线路导线为BV2.5，穿电线管沿天棚、墙暗敷设，其中23根穿MT15，4根穿MT20。试按工程量计算表式列出该房间轴线内的所有电气安装分项工程名称，计算出各分项工程量。提示：根据定额套用与工程量计算规则，按照电气照明工程系统组成，可按照明控制设备、配管配线、照明器具、接线盒等顺序计算工程量，如表2.11所示。,工程量计算表,灯至开关水平,0.2,210,10个,暗装钢质开关盒安装,21378,8,0.3,310,10个,暗装钢质灯头盒安装,21377,7,1,1,台,吊风扇安装,21702,6,0.1,110,10套,双联板式暗开关安装,21638,5,0.2,210,10套,吸顶式双管荧光灯安装,21595,4,四线3.28413.12米,(2)MT20,第一节 防雷接地系统基础知识一、防雷接地系统组成如下图1、接闪器：避雷针、避雷网（避雷带）等。2、引下线：引下线，引下线支持卡子，断接卡子，引下线保护管等组成。3、接地装置部分：接地母线、接地极等。,暗装,暗装避雷网是利用建筑物内的钢筋做避雷网，它较明装避雷网美观，尤其是在工业厂房和高层建筑中应用较多。,二、防雷及接地系统,1、避雷针制作、安装避雷针制作的未计价主要材料是：针尖、针体材料（如钢管、圆钢、铜质针尖等）。避雷针安装不包括针体制作，独立避雷针加工制作应执行“一般铁构件”制作定额。普通避雷针安装在木杆和水泥杆上，包括避雷引下线安装。避雷针安装均已考虑了高空作业的因素。2、半导体少长针消雷装置安装工程量计算以“套”为计量单位，按施工图设计数量计算，装置本身由设备制造厂成套供货,3、避雷网安装,按沿混凝土块敷设、沿墙明敷设、沿折板支架敷设、混凝土块制作、利用圈梁钢筋均压环敷设和柱子主筋与圈梁钢筋焊接划分。避雷网敷设以“10m”为计量单位，工程量按施工图图示延长米计算，其长度按施工图设计水平和垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算，即 避雷网敷设长度（m）施工图设计长度（m）（13.9%）,4、避雷引下线敷设按不同敷设方式划分，有利用金属构件引下，沿建筑物、构筑物引下，利用建筑物主筋引下和断接卡子制作、安装。避雷引下线敷以“10m”为计量单位，工程量按施工图图示延长米计算。断接卡子制作、安装以“10套”为计量单位。,5、接地极制作、安装接地极制作安装以“根”为计量单位，工程量按施工图图示数量计算，其长度按设计长度计算，设计无规定时，每根长度按2.5米计算。若设计有管帽时，管帽另按加工件计算。,6、接地母线敷设,接地母线敷设，按施工图设计长度以“10米”为计量单位计算工程量，其长度应按图示延长米另加3.9%的附加长度计算，即 接地母线敷设敷设长度（m）施工图设计长度（m）（13.9%）7、接地跨接线安装 接地线遇有障碍时，需跨越而相连的接头线称为跨接线。接地跨接一般出现在建筑物伸缩缝、沉降缝处。高层建筑六层以上的金属窗，设计部门一般要求接地。钢铝窗接地工程量应按施工图设计规定接地的金属窗数量进行计算。,8、接地装置调试独立接地装置调试以“组”为计量单位，接地网以“系统”为计量单位，工程量按施工图图示数量计算。,【案例】某住宅楼防雷工程平面布置如图2.7所示。避雷网在平屋顶四周沿檐沟外折板支架敷设，其余沿混凝土块敷设。折板上口距室外地坪19米，避雷引下线均沿外墙引下，并在距室外地坪0.45米处设置接地电阻测试断接卡子，土壤为普通土。试按工程量计算表式列出该工程的所有分项工程名称，并计算出各分项工程量。【解】根据定额套用与工程量计算规则，按照防雷及接地工程系统组成，可按接闪器、引下线、接地装置、接地调试的顺序计算工程量，如表2.12所示。,图2.7某住宅防雷接地平面布置图,一机电安装公司承担某锅炉动力工程，其动力安装工程定额基价为15250元，其中定额工日61个，人工费单价25元工日。电气工程的脚手架搭拆费按人工费的4计算(其中人工费占25)，其他直接费、临时设施费、间接费、现场管理费、利润、税金的费率分别为12、11、90、20、80、3.41。2问题(1)直接工程费包括哪些费用?(2)直接费包括哪些费用?(3)间接费包括哪些费用?(4)根据现行建筑安装工程费用的组成和计算方法的相关规定，计算该动力安装工程的施工预算。,3分析与答案(1)直接工程费包括
