建筑工程手工算量和钢筋平面标注法讲解ppt.ppt

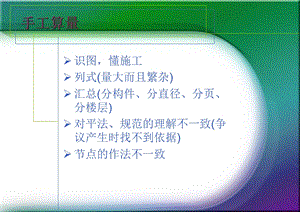

手工算量,识图，懂施工列式(量大而且繁杂)汇总(分构件、分直径、分页、分楼层)对平法、规范的理解不一致(争议产生时找不到依据)节点的作法不一致,争议之处,梁侧面钢筋算法梁端支座的锚固柱与梁相交部位，箍筋是如何进行布置的柱与基础相交部位的钢筋是如何布置的柱与基础梁相交时，基础梁中箍筋如何布置板中受力的钢筋伸入梁中的长度负弯矩钢筋伸入梁中的长度的计算,我们今天的任务,找到争议的解决方法学会用软件解决我们工作中的问题找到学习的捷径,课程安排,软件的基本操作流程梁柱墙楼梯零星构件板,梁,工程中数量最多的构件，占我们钢筋工程量计算的大部分时间。分析梁中的常见钢筋及每一种钢筋手工算法,这样一根梁，大家手工计算要用多长时间？,一级抗震，砼标号为C30的楼层框架梁,有人说：这样计算的不准确有人说：不明白数据是从哪里来，不敢和别人对结算有人说：不会计算机，学起来太难了有人说：我听说计算的不准确，所以不敢用也有人说：太忙没时间学也有人说：很不错一般2个小时计算一层的梁,计算的依据,分析在平法中出现的钢筋类型,识图,1、梁上部贯通钢筋2、梁支座负筋3、梁中间支座负筋4、梁下部钢筋5、腰筋,6、拉筋7、箍筋8、吊筋9、架立钢筋10、梁下部通长筋,上部贯通钢筋,计算公式:各跨长之和-左支座内侧-右支座内侧+锚固搭接长度端支座锚固长度的判别条件：1、锚固2、支座宽度保护层15*d3、当楼层框架梁的纵向钢筋直锚长度=Lae且=0.5hc5d时可不必往上（下）弯锚 即支座宽度-保护层=Lae且=0.5hc+5d 取锚固长度,端支座负筋,计算公式：（Ln净跨长）上排钢筋长度Ln/3+锚固下排钢筋长度Ln/4+锚固（锚固同梁上部贯通筋端支座的锚固）,中间支座负筋,计算公式：（Ln净跨长）上排钢筋长度2*Ln/3+支座宽度下排钢筋长度2*Ln/4+支座宽度,架立筋,计算公式：（Ln净跨长）架立筋长度Ln/3+2*搭接（现在软件中是150MM）平法中规定，当贯通筋和架立筋同时存在时，取150MM,跨中支座负筋,计算公式：（Ln净跨长）上排长度Ln/3+支座宽度净跨长度支座宽度Ln/3下排长度Ln/4+支座宽度净跨长度支座宽度Ln/4,下部钢筋,计算公式：（Ln净跨长 注：下部钢筋 不分上下排）框架梁下部钢筋净跨长度+2*锚固(或0.5Hc+5D),下部不伸入支座钢筋,计算公式：不伸入支座钢筋净跨长度-2*0.1Ln请注意标注方式,侧面构造钢筋,计算公式：（Ln净跨长）长度净跨长度+2*锚固当为构造钢筋时，锚固15D当为抗扭钢筋时，锚固Lae,拉筋,计算公式拉筋长度梁宽-2*保护层+2*11.9d+2*d,吊筋和次梁加筋,计算公式：吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50框梁高度800mm a=60度=800mm a=45度次梁加筋按根数计算;长度同箍筋长度,箍筋,计算公式：箍筋长度2*（H-2*25+B-2*25）+（11.9*2+8）d根数计算2*【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）分析8*D的来历,在软件中是如何进行录入的？,一级抗震，砼标号为C30的楼层框架梁,梁的数据分析：,梁的数据分析：,总结：首跨：A1、A2、A3中跨：A2、A3尾顺：A2、A3、A4,梁的数据分析：,梁的配筋信息的录入：,配筋信息的录入规则：,梁的配筋信息的录入：,集中标注：,A、B、C、D位置钢筋的输入：,为了便于大家学习A 左支座负筋B 跨中钢筋C 右支座负筋D 下部钢筋,实例演示（一）：,一级抗震，砼标号为C30的楼层框架梁,新建工程应注意的问题：,抗震等级的三个要素新建楼层楼层搭接、锚固新建构件（梁）带大家一起进行练习，统一数据,软件的输入格式：,计算结果：,计算结果：,实例练习（二）：,一级抗震，砼标号为C30的楼层框架梁,配筋分析：,配筋分析：架立钢筋,配筋分析：吊筋,软件的输入格式总结,下部不伸入支座的钢筋,输入在D位置（2B20）,架立钢筋输入在B位置格式如图,软件的输入格式总结,8,输入附加箍筋的总根数,实例练习（三）,计算结果：,一级抗震，砼标号为C30的楼层框架梁,屋面框架梁,屋面框架梁的端支座的锚固计算：支座宽度+梁高2保护层按构造（一）进行处理,屋面框架梁输入格式,只需要在平法输入界面中，把N改在“Y”即可,非框架梁L,下部钢筋的锚固当为光圆钢筋时，直锚长度为15D;当为带肋钢筋时，直锚长度为12D,非框架梁的输入格式,只需在建构件时，设为普通梁即可；,实例练习,非框架梁,悬臂梁,悬臂梁的配筋分析,常见的悬臂梁的上部配筋，在图纸中常给出配筋详图,悬臂梁,平法中悬臂梁的配筋分析,在平法标注的图纸中，如果没详图说明，就要按照上图进行配筋,悬臂梁实例练习,一级抗震，砼标号为C30的楼层框架梁,悬臂梁配筋分析,一级抗震，砼标号为C30的楼层框架梁,悬臂梁的输入格式,实例输入格式,1-2B22+5-2B22/6-2B22,支座两侧的钢筋不同,在中间支座，支座两侧的钢筋如果相同则贯穿支座；如果不同，则两侧的钢筋同排相同的通过，同排中不同的锚入支座,4B25,4B25+2B20,单跨梁的处理,上部贯通钢筋输入到跨中钢筋的位置下部钢筋输入在“下部钢筋”的位置,支座负筋给出固定长度,输入在次梁加筋的位置如：0-3200/2700,柱,柱的钢筋分析柱的软件操作解决实际问题,柱的配筋分析,柱配筋重点分析1、柱的纵筋2、箍筋3、接头,柱的纵筋分析,柱纵向钢筋的标注1、纵筋总数2、柱角筋、B边一侧的中部钢筋、H边一侧的中部钢筋,柱的纵筋分析,柱的基础插筋:插筋的长度=基础高度-保护层+伸出楼地面的高度+搭接注：伸出楼地面的高度等于：1、Hn/3,柱的楼层配筋分析,柱楼层中钢筋长度的计算,手工计算长度层高-当前层伸出地面的高度+上一层伸出楼地面的高度软件计算长度层高,柱的顶层钢筋的锚固分析,角柱：当梁高-bhcLae时外侧钢筋的长度：max(1.5Lae,Hb+Hc-2*bhc)内侧钢筋的长度：取Hb-bhc否则，取Hb-bhc+12D角筋有三根按外侧，一根按内侧B边、H边分别有一半按内侧，一半按外侧,柱的顶层钢筋的锚固分析,边柱：当梁高-bhcLae时外侧钢筋的长度：max(1.5Lae,Hb+hc-2*bhc)内侧钢筋的长度：取Hb-bhc否则，取Hb-bhc+12D角筋有两根按外侧，两根按内侧B边、H边分别按内侧和外侧进行计算(在外侧钢筋后加“*”),柱的顶层钢筋的锚固分析,中柱：当梁高-bhcLae时钢筋的长度：取Hb-bhc否则取Hb-bhc+12D否则，钢筋的长度：取Hb-bhc角筋、B边、H边均按以上要求进行计算,柱的钢筋连接方式,柱的接头连接方式一、按长度计算的有：绑扎、单面焊(10d)，双面焊(5d)二、按个数计算的有：对焊、电渣压力焊、锥螺纹套筒、套管冷挤压,柱的钢筋接头的计算方式,柱的接头在软件中的计算接头的总数：基础层计接头，顶层不计，总数正确。在进入柱的平法界面时，选择默认形式即可，或者输入完这后再进行调整，软件即时刷新,柱的钢筋接头在软件中的设置,在进入柱的平法界面时，可以选择默认搭接形式，也输入完之后再进行选择,在同一层柱中两种接头方式如何计算？,选择项目中的搭接设置，如下图,首层柱输入时，应注意的问题,在软件中，应把+-0以下的0.8的高度并入到第一层。保证箍筋加密区的计算正确,柱的变截面插筋,当c/hb1/6时，插筋的长度：1.5lae+伸出楼地面的高度下部钢筋锚固长度：hb-bhc+c+200-bhc,柱的变截面插筋在软件中的实现,在柱的平法输入界面中，在变截面层，输入插筋的根数(根据收边的位置进行计算插的根数),柱的箍筋加密区分析,1、抗震对每一层柱的箍筋进行分析：基础层：基础层的箍筋起保护基础插筋不受扰动，在施工时不少于2根 在软件中取3根,柱的箍筋加密区分析,1、抗震对每一层柱的箍筋进行分析：首层：下段 Hn/3 上段 max(500,柱的长边尺寸 Hn/6)节点区 梁的高度 绑扎区 两倍的搭接长度,柱的箍筋加密区分析,1、抗震对每一层柱的箍筋进行分析：中间层，顶层：下段、上段 max(500,柱的长边尺寸，Hn/6)节点区 梁的高度 绑扎区 两倍的搭接长度,柱的箍筋加密区分析,注意问题：对每一层柱的箍筋进行分析：当存在有刚性地面时，要手工调整箍筋加密区长度，直接输入总加密区长度的一半,柱的箍筋设置,注意问题：箍筋分析：柱的尺寸：600*600 保护层25一个大箍，两个小箍筋大 箍：550*550小箍：550*187,4*4,框架柱在软件中的输入格式,1、集中标注2、输入应注意的问题,框架柱在软件中的输入格式,注意：1、基础层的层号后要加“*”2、一层的高度要加上正负零以下，基础顶面以上的部分高度。3、每一层的梁高可以取平均值,柱纵筋的输入,当为圆柱时，把纵筋输入在其它位置钢筋当B、H边，有两种不同直径的钢时，要把根数乘以2，输入在其它位置钢筋列。接头形式，可以直接进行调整。,插筋和加密区长度,插筋主要是指变截面层的插筋上下加密区长度Ln，软件中的加密区长度会自动乘以2,箍筋设置,双击箍类型号分解箍筋组合形式：如本例为一个大箍和两个小箍,柱筋统计注意事项,柱的输入是在一层中把整根的信息全部输入，如何把柱中的钢筋分配到每一层中去。要把楼层中的楼层编号和柱的层次进行对应，才能把柱中的钢筋分配到每一层中去。,柱的钢筋的报表统计,柱的钢筋自动的按照楼层编号和柱的层次号的对应关系分配到每一层当中如果楼层编号和柱的层次号不相互对应，柱的钢筋将不能正确的汇总到每一层当中去,剪力墙,平法对墙身中钢筋的规定软件是如如何处理墙身中的钢筋的,基础部分的暗柱,基础层的插筋：长度基础高度一保护层+弯折+伸出基础梁顶面的高度（1.2LAE）根数竖向钢筋的根数注：基础的箍筋为矩形箍筋（非复合箍）,基础层的剪力墙,基础层的分布钢筋的根数和拉筋的数量第一根的水平钢筋距地面的间距插筋生根的位置,04G101-3中插筋的弯折长度的规定,墙身水平分布钢筋,长度（03G10-1）两端均为暗柱外侧外侧钢筋连续通过内侧伸至对边弯折15*D,墙身水平分布钢筋,长度（常见的设计做法）两端均为暗柱外侧外侧钢筋连续通过内侧MAX（Lae,支宽-bhc+15*d）,水平钢筋的根数,根数（层高-50）/间距+1软件采用自距地面50MM的位置起，按水平间距进行排放钢筋，并与洞口进行求交。,水平钢筋,长度两端为端柱时如果Lae,可以采用直锚如果Lae,则采用支座宽度BHC+15*D,水平钢筋（当遇到洞口时）,水平钢筋伸至洞口边弯折15*D,暗梁、连梁对水平钢筋的影响,墙身竖向钢筋,长度基础层，需要增加插筋。（输入格式见下图）中间层层高+伸入上层的搭接顶层净高+锚固根数(墙净长-间距)/间距+1（墙身竖向钢筋从暗柱、端柱边半个间距开始布置）,斜框后即为墙插筋,墙身竖向钢筋的连接方式,顶层钢筋的锚固,墙身竖向钢筋与洞口,上部的竖向钢筋直接锚入连梁下部的紧向钢筋伸至洞边+15*D,墙身拉筋,长度墙厚-保护层+11.9+2*DN=(墙面积-门洞总面积-暗柱剖面积-暗梁面积)/（横向间距*纵向间距）,拉筋的个数同钢筋的排数无关,剪力墙的楼层插筋,暗（端）柱钢筋：,纵筋基础层，需要输入插筋（格式同墙向竖向钢筋）中间层层高+伸入上层的长度顶层净高+锚固如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。箍筋：自由组合,暗梁,暗梁随墙走，故其钢筋计算很简单纵筋暗梁净长+锚固箍筋,连梁,纵筋顶层连梁，长度洞口宽+左右两边锚固中间层连梁，长度洞口宽+左右两边锚固箍筋顶层连梁，纵筋长度范围内均布置箍筋中间层连梁，洞口范围内布置箍筋,纵筋的计算(锚固的计算同框架柱)箍筋的计算 根数计算,纵筋长度洞口宽度+锚固箍筋（肢数2、4）根数基层基层输入格式：,剪力墙中的操作,轴网缩放平移快速选择构件并进行修改框选,板,板中的钢筋种类,板的钢筋：1.受力筋(单向或双向，单层或双层)2.支座负筋 3.分布筋 4.附加钢筋(角部附加放射筋、洞口附加钢筋)5.撑脚钢筋(双层钢筋时支撑上下层),单向板中钢筋,板负筋示意图,板负筋中的分布筋,板角部放射筋示意,洞口附加筋示意,板的图形输入法,轴线定义应注意的问题：1、按照受力钢筋进行分板时能确定板的尺寸；2、可适当的应用偏移3、将轴线层单独保存,板的图形输入法,受力筋水平:SHIFT垂直筋:CTRL,画入布置负筋,选择布置负筋,删除,修改,板的图形输入法,长度轴线长度根数布筋长度/布筋间距搭接：1、=200 按多长一个搭接锚固：1、=40 按长度计算画水平筋 SHIFT画垂直筋 CTRL扣减：轴线内侧梁的宽度+2*50受力钢筋的布筋长度：轴线尺寸-扣减值,长度调整值,正确理解扣减值,长度调整值,板的图形输入法,负筋的长度图纸标注长度+梁宽-保护层+2*（板厚-2*保护层）根数（轴线长度-扣减值）/布筋间距+1分布筋长度负筋的 布筋长度分布筋的根数（长度）/布筋间距,板的图形输入法,轴线内侧梁的宽度之和+2*50,受力筋及负筋,负筋画的 是布筋长度,受力筋画的是受力筋的布筋方向,同一板边，两侧钢筋不同,同一板边，有两种不同的钢筋,受力钢筋，贯通几块板的情况,板中开洞,画圆的难度不在确定位置，而在于确定半径相对于圆心偏移直接输入半径,楼梯及其它零星构件,主要是参数输入法,平面标注法00G101及软件应用,o,平法（00G101）,批准部门：中华人民共和国建设部主编单位：山东省建筑设计研究院，中国建筑标准设计研究所实行日期：2000年7月17日,平法专家助您成功,平面标注法 00G101,本图集是混凝土结构施工图采用建筑结构施工图平面整体设计方法的国家建筑标准设计图集。平法的表达形式，概括来讲，是把结构的构件尺寸和配筋等，按照平面整体表示方法制图规则整体直接表达式在各类构件的平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。,平法（00G101）,制图规则标准化，结构设计图纸数字化、符号化,结构构造标准化，构造详图形象化、直观化，施工易懂、易操作,分结构层设计的图纸与水平逐层施工的顺序完全一致，施工识图、记忆、查找均方便，施工工程师对结构易形成整体概念,监理方便，可以实现高效率地对所有构件逐一进行全面质量检查,平法的基本理论,1、平法的基本理论为：以知识产权的归属为依据，将结构设计分为创造性设计内容与重复性设计内容两部分，由设计者采用平法制图规则完成前一部分，后一部分则采用平法标准构造图集，两部分为对应互补关系，合并构成完整的结构设计。,2、创造性与重复性设计内容的划分，主要看结构施工图表达的内容是否为前面两个分系统是运行的结果。即是否为设计者本人对具体工程所做的结构体系设计和结构计算分析的成果，而这部分工作成果和知识产权明显属于设计者，传统设计中大量重复表达的内容，如常规节点构造详图、钢筋搭接长度和锚固长度、箍筋加密区范围等，均不是具体工程中结构体系和结构计算分析的成果，明显属于重复性设计内容。,3、平法施工图主要表达创造性设计内容，出图时，应配以相应的标准构造图集（适用于框架、剪力墙、框架剪力墙、框肢剪力墙结构中柱、墙、梁三种构件）。标准构造图集不可或缺，同样属于正式的设计文件，每一类构件的平法结构图均应由两部分组成：平面整体配筋图、标准构造详图。,梁的平面注写方式示例,梁的平面整体表示方法制图规则,平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁 的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工时，原位标注取值优先集中标注的四项内容一、梁的编号 KL 框架梁 L 非框架梁（xxA为一端有悬挑梁，xxB为两端有悬挑，且悬挑不计入跨数）二、截面尺寸 BH三、梁箍筋 包括钢筋级别、直径、加密区与非加密区间距及肢数 如：A10-100/200（2）,四、梁上部贯通筋或架立筋根数1、同排纵筋中既有贯通筋又有架立筋时，应用“”将贯通筋与架立筋相联。注写时须将角部纵筋写在加号前面，架立筋写在加号后面的括号内。如：2B22+（4B12）2、当梁的上部纵筋和下部纵筋均为贯通筋，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“;”隔开。如:2B22;3B20五、梁的顶面标高高差。为可选项,梁原位标注内容规定,一、梁支座上部纵筋1、当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。如：6B25 4/2 则表示上排纵筋为4B25，下排纵筋为2B252、当同排纵筋有两种直径时，用“”将两种直径纵筋相联，注写时角部纵筋写在前面。如：2B25+2B223、当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可尽在支座一边标注配筋值，另一边省去不注。,二、梁下部纵筋1、当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开2、当同排纵筋有两种直径时，用加号“”将两种直径的纵筋相联，注写时角筋写在前面。三、侧面纵向构造钢筋或侧面抗扭纵筋，即腰筋,在前面加“*”如*6B18（当梁高大于700时，按构造详图，计算腰筋）四、附加箍筋或吊筋，将其直接画在平面图中的主梁上，用线引注总配筋值，当多数附加箍筋或吊筋相同时，可在梁施工图上统一注明，少数与统一注明值不同时，再原位引注。,梁支座上部纵筋的长度规定,一、为方便施工，凡框架梁的所有支座和非框架梁（不包括井式梁）的中间支座上部纵筋的延伸长度a0值在标准构造详图中统一取为：第一排非贯通筋从柱（梁）边起延伸至Ln/3位置；第二排非贯通筋延伸至ln/4位置。Ln的取值规定为：对于端支座，Ln为本跨的净跨值；对于中间支座，Ln为支座两边较大一跨的净跨值。二、悬挑梁上部第一排纵筋延伸至梁端头并下弯；第二排延伸至3L/4位置。L为自柱边算起的悬挑净长。三、非框架梁的下部纵向钢筋的锚固长度均为15d,影响钢筋计算的因素,抗震等级（影响梁的加密区长度：一级抗震=2Hb且=500mm；二级抗震=1.5Hb且=500mm）决定抗震等级的三个因素（1.结构类型；2.设防烈度；3.檐高）保护层的厚度混凝土标号 如C30 影响钢筋的锚固长度，搭接长度(详细情况见图集25页)搭接形式（影响柱的箍筋根数及纵向钢筋长度）,受力钢筋的混凝土保护层最小厚度（mm）,纵向受拉钢筋的最小锚固长度（mm）,纵向受拉钢筋的最小搭接长度（mm）,在平法梁中常见的钢筋形式有几种?,梁中常见的钢筋形式（共十种）,平法中各钢筋的手工计算方法,梁属于中间层框架梁，二级抗震，C25,柱子600*600,跨长分别为：6000，3600，6000 边墙为300mm 轴线居中 计算公式如下：,上部贯通筋,计算公式:各跨长之和-左支座-右支座+锚固搭接长度端支座锚固长度的判别条件：1、锚固2、支座宽度保护层15*d3、0.45Lae+15d4当楼层框架梁的纵向钢筋直锚长度=Lae且=0.5hc5d时可不必往上（下）弯锚 即支座宽度-保护层=Lae且=0.5hc+5d 取锚固长度5 屋面框架梁 一级抗震 支座宽度+梁高-2*保护层+20d 二级抗震 支座宽度+梁高-2*保护层,端支座负筋,计算公式：（Ln净跨长）上排钢筋长度Ln/3+锚固下排钢筋长度Ln/4+锚固（锚固同梁上部贯通筋端锚固）,中间支座负筋,计算公式：（Ln净跨长）上排钢筋长度2*Ln/3+支座宽度下排钢筋长度2*Ln/4+支座宽度,架立筋,计算公式：（Ln净跨长）架立筋长度Ln/3+2*搭接,下部钢筋,计算公式：（Ln净跨长 注：下部钢筋 不分上下排）框架梁下部钢筋净跨长度+2*锚固(或0.5Hc+5D)非框架梁下部钢筋净跨长度+2*15d,下部不伸入支座钢筋,计算公式：框架梁下部不伸入支座钢筋净跨长度-2*0.05Ln,腰筋,计算公式：（Ln净跨长）腰筋长度净跨长度+2*锚固(两端的锚固长度结构设计总说明中，一般会给出要求),拉筋,计算公式拉筋长度梁宽-2*保护层+2*11.9d,吊筋和次梁加筋,计算公式：吊筋长度2*锚固+2*斜段长度+次梁宽度+2*50框梁高度800mm a=60度=800mm a=45度次梁加筋按根数计算长度同箍筋长度,箍筋,计算公式：箍筋长度2*（H-2*25+B-2*25）+（11.9*2+8）d根数计算【（加密区长度-50）/加密间距+1】+（非加密区长度/非加密间距-1）,梁的平法在软件中的输入方法,正确理解支座尺寸,正确理解支座尺寸,正确理解ABCD,正确理解ABCD,A位置 输入端支座负筋 如4B25；6B25 4/2B位置 输入架立筋 如：（2B12）如果跨长较小，中间支座负筋贯通，即ABC位置钢筋标注相同 如 4B22（此种情况下，前一跨的C位置和下一跨的A位置不用 输入）悬臂梁的钢筋输在B位置（要注明钢筋筋号）C位置 输入中间支座负筋 如：如4B25；6B25 4/2D位置 下部贯通筋 如：4B251-4 下部钢筋 如：4B25 注：下部钢筋的长度计算与上下排 无关 下部不伸入支座钢筋（2B22）,ABCD位置钢筋的输入,下部钢筋可不输入钢筋的上下排信息不伸入支座钢筋(2B22),其他位置钢筋的输入,平法梁的详细输入格式见平法梁的输入规则在某些图纸中，支座钢筋为一固定值，输入格式为03700/2500,非悬臂的框架梁练习实例,悬臂梁练习实例手工计算结果,悬臂梁练习实例软件输入格式,端支座钢筋锚固的计算条件：一、支座宽度+梁高-2*保护层+20D,一级抗震等级屋面框架梁,二四级抗震等级屋面框架梁,端支座钢筋锚固的计算条件：一、上部纵筋锚固长度：支座宽度+梁高-2*保护层二、下部纵筋锚固长度：按端支座锚固的四个条件叛断,在平法输入界面，顶层梁位置输入大写的“Y”如下图：（软件自动按照屋面梁进行处理）,屋面框架梁的输入格式,中间支座梁两侧的配筋不同的输入方法,在相邻两跨的标高处输入两不同值，相邻两跨的C位置和A位置即可输入不同的配筋值注：要求C,A两位置的钢筋排列格式相同，即要么都是单排，要么都是双排。格式不同时，用0BXX来代替如：C位置 4B25+2B20 A位置 4B25+3B22 C位置 4B25+2B20 A位置 4B25+0B20 C位置 4B25/2B20 A位置 4B25/3B22,单梁的上部贯通筋可直接输入在B位置 下部贯通筋输入在D位置,非框架梁，普通梁的锚固长度，按15D 进行计算,单梁钢筋的输入,悬臂梁箍筋,计算公式：箍筋长度2*【（H+Hb）/2-2*25+B-2*25】+（11.9*2+8）d根数计算（L-次梁宽度-2*50）/箍筋间距+1,悬臂梁钢筋,上部上排钢筋Ln/3+支座宽+L-25+Hb-2*25（=12d）上部下排钢筋Ln/4+支座宽+0.75L下部钢筋15d+XL-25(软件按照锚固长度计算)H输在吊筋锚固位置，B*Hb 输在悬臂梁的截面,梁的悬挑端的配筋构造,悬臂梁钢筋输入,悬臂梁中的常见上排钢筋形式,悬臂梁的钢筋输入说明：悬臂梁的钢筋输入与前面的钢筋输入说明一样，不同的是在钢筋输入时前面必须加上钢筋筋号。钢筋的筋号加在数量之前。以筋号和-符组成。例如：1-2B251-4+6-2B20/2-4B20,悬臂梁钢筋输入格式,跨号及相关尺寸,悬臂跨上部纵筋的输入应注意：1、要带筋号2、钢筋输在B位置,梁底高度,悬臂梁练习实例,悬臂梁练习手工计算结果,悬臂梁练习软件输入格式及结果,框架柱中的钢筋,1.抗震KZ根据抗震等级不同分为1-2级、3级、4级三类2.钢筋伸出基础顶面嵌固部分或楼面的长度的取值3.钢筋在各抗震等级、各层如何连4.错开搭接的处理。5.上柱比下柱钢筋多时的处理6.上柱钢筋比下柱大时的处理7.变截面的各种情况的处理8.边柱、角柱柱头的锚固处理,一、二级抗震等级基础插筋长度基础高度-保护层+弯折+伸出地面长度,框架柱基础中的钢筋计算,框架柱中间层的纵向钢筋,手工计算长度层高-当前层伸出地面的高度+上一层伸出楼地面的高度软件计算长度层高,抗震KZ,QZ,LZ的箍筋的加密区范围,1、基础中布箍筋3根2、节点内箍筋加密3、梁下，板上的加密范围满足以下三个条件：a、=柱长边尺寸；b、=Hn/6;c、=500,边柱、角柱,外部钢筋锚固长度Hb-保护层+Hc-保护层+20d内部钢筋锚固长度1、=Lae2、=Hb-保护层+10d取大值,边、角柱（二至四级）,外侧钢筋锚固长度1、=1.7Lae2、=Hb-保护层+Hc-保护层+1.5Hb内侧钢筋锚固长度1、=Lae2、=Hb-保护层+10d取大值,边、角柱（非抗震等级）,外部钢筋锚固长度1、=1.7La2、=Hb-保护层+Hc-保护层+1.5Hb内部钢筋锚固长度1、=La2、=Hb-保护层+10d取大值,中柱,判断条件：钢筋长度1、=Lae2、=Hb-保护层+12d3、=Hb-保护层+250取大值,柱变截面处纵筋构造与搭接构造,柱变截面处纵筋构造与搭接构造,一、二级抗震1、下层钢筋锚固=Hb-保护层+C-保护层+10d2、=Lae取大值插筋长度1.45Lae+伸出楼面的长度,框架柱的平法图纸,见00G101第10页,柱的截面注写方式,框架柱的集中标注,柱的角筋，B边，H边的钢筋输入,注：“1*”表示基础层，当前层钢筋按基础插筋进行计算如果不输入“*”则表示插入下层钢筋的长度，此处要灵活运用柱类型仅对顶层钢筋的锚固有影响，只在顶层输入,柱的箍筋输入,柱的纵筋的连接方式,柱的变截面及插筋,软件中的处理思路：下层钢筋全部锚固，需要插筋时，直 接在插筋位置进行输入注：变截面 时，注意修改箍筋的长度尺寸，并根据截面变化情况，计算插筋的根数,柱中钢筋的常见问题,一、在软件中，如何按图纸中规定的柱箍筋的加密区长度，计算箍筋？二、三，四抗震等级框架柱纵向钢筋直径d22时，采用机 械连接或焊接。图集26页，图示中，纵向钢筋采用绑扎搭接，即同一框架柱同一层中存在两种搭接形式，应如何处理？,柱总结,1、柱的纵筋，纵筋的接头形式，基础层插筋，顶层锚固2、柱的箍筋，箍筋的加密长度，根数计算3、边截面柱纵向钢筋,板中的钢筋种类,1 板的钢筋：1.1.1.受力筋(单向或双向，单层或双层)1.1.2.支座负筋 1.1.3.分布筋 1.1.4.附加钢筋(角部附加放射筋、洞口附加钢筋)1.1.5.撑脚钢筋(双层钢筋时支撑上下层),单向板中钢筋,板负筋示意图,板负筋中的分布筋,双向板配筋构造图,板角部放射筋示意,洞口附加筋示意,板的图形输入法,轴线定义应注意的问题：1、按照受力钢筋进行分板时能确定板的尺寸；2、可适当的应用偏移3、将轴线层单独保存,板的图形输入法,受力筋水平:SHIFT垂直筋:CTRL,画入布置负筋,选择布置负筋,删除,修改,板的图形输入法,长度轴线长度根数布筋长度/布筋间距搭接：1、=200 按多长一个搭接锚固：1、=40 按长度计算画水平筋 SHIFT画垂直筋 CTRL扣减：轴线内侧梁的宽度+2*50受力钢筋的布筋长度：轴线尺寸-扣减值,长度调整值,正确理解扣减值,长度调整值,板的图形输入法,负筋的长度图纸标注长度+梁宽-保护层+2*（板厚-2*保护层）根数（轴线长度-扣减值）/布筋间距+1分布筋长度负筋的 布筋长度分布筋的根数（长度）/布筋间距+1,板的图形输入法,轴线内侧梁的宽度之和+2*50,受力筋及负筋,负筋画的 是布筋长度,受力筋画的是受力筋的布筋方向,同一板边，两侧钢筋不同,同一板边，有两种不同的钢筋,受力钢筋，贯通几块板的情况,板中开洞,画圆的难度不在确定位置，而在于确定半径相对于圆心偏移直接输入半径,剪力墙中的钢筋,水平钢筋 a12-250垂直钢筋 a12-250拉筋 a12-500*500插筋,剪力墙的水平钢筋的端部锚固,墙的净长度-保护层+15d,
