    建筑工程清单项目工程量计算PPT.ppt

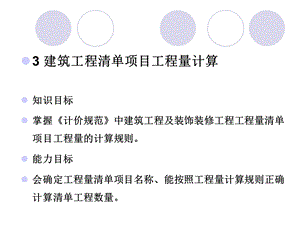

    ,3 建筑工程清单项目工程量计算知识目标掌握计价规范中建筑工程及装饰装修工程工程量清单项目工程量的计算规则。能力目标会确定工程量清单项目名称、能按照工程量计算规则正确计算清单工程数量。,3.1土(石)方工程工程量计算 土石方工程的子分部工程包括土方工程、石方工程、土石方回填,其中土方工程的分项工程有平整场地、挖土方、挖基础土方、冻土开挖、挖淤泥、流沙、管沟土方六个项目;石方工程的分项工程有预裂爆破、石方开挖、管沟石方三个项目;土石方回填的分项工程为土(石)方回填一个项目。,3.1.1土方工程(编码:010101)1.平整场地是指建筑物场地厚度在30cm以内的挖土、填土、运土及找平。工程量应根据项目特征(土壤类别、弃土运距、取土运距),按设计图示尺寸以建筑物首层面积以“m2”为计量单位计算。其中工程内容包括:土方挖填、场地找平、运输。,【例3-1】求如图3-1所示人工平整场地工程量(三类土)。,图3-1建筑物平整场地示意图【解】按设计图示尺寸以建筑物首层面积计算:人工平整场地工程量=(1.0+2.0+1.0+0.24)(1.0+1.0+0.24)-(2.0-0.24)1.0=7.74m,3.1.1土方工程(编码:010101)2.挖土方项目适用于建筑场地平均厚度在30cm以外,设计室外地坪标高以上的竖向布置的挖土或山坡切土,并包括指定范围内的土方运输。或者说人工挖土方系指坑底面积大于20 m2的地坑或沟槽底宽大于3 m的坑、槽(沟)土方开挖。挖土方工程量应根据项目特征(土壤类别、挖土平均厚度、弃土运距),以“m3”为计量单位,按设计图示尺寸以体积计算。其中工程内容包括:排地表水、土方开挖、挡土板支拆、截桩头、基底钎探、运输。,【例3-2】欲开挖一矩形游泳池,尺寸如图3-2所示,求挖土方工程量。图3-2游泳池平面及剖面图(a)平面图;(b)剖面图【解】按设计图示尺寸以体积计算:挖土方工程量=50351.5=2625m,3.1.1土方工程(编码:010101)3.挖基础土方清单项目适用带形基础、独立基础、设备基础、满堂基础及人工挖孔桩等的土方开挖和指定范围内的土方运输。应根据项目特征(土壤类别、基础类型、垫层底宽、底面积、挖土深度、挖土平均厚度、弃土运距),以“m2”为计量单位,工程量按设计图示尺寸以基础垫层底面积乘以挖土深度计算。其中工程内容包括:排地表水、土方开挖、挡土板支拆、截桩头、基底钎探、运输。,【例3-3】某不放坡砖基础沟槽如图3-3所示,求挖基础土方工程量(三类土,已知槽长50m)。图3-3条形基础剖面图【解】按设计图示尺寸以基础垫层底面积乘以挖土深度计算:挖基础土方工程量=1.2501.5=90m,4.冻土开挖,应根据项目特征(冻土厚度、弃土运距),以“m2”为计量单位,工程量按设计图示尺寸开挖面积乘以厚度以体积计算。其中工程内容包括:打眼、装药、爆破、开挖、清理、运输。,【例3-4】欲开挖一圆形地槽,如图3-4所示,已知地面表层冻土厚度0.8m,地槽总的开挖深度为1.5m,开挖时不支挡土板,不放坡,求挖冻土工程量。图3-4圆形地槽平面及剖面图(a)平面图;(b)剖面图【解】按设计图示尺寸开挖面积乘以厚度,以体积计算:地槽中心线长度=23.14162+(2.2-2.0)/2=13.20m冻土开挖工程量=1.513.20.8=15.80m3,5.挖淤泥、流砂,应根据项目特征(挖掘深度、弃淤泥、流砂距离),以“m3”为计量单位,工程量按设计图示位置、界限以体积计算。其中工程内容包括:挖淤泥、流砂、弃淤泥、流砂。,【例3-5】如图3-5所示,某河道开挖工程,放坡系数K=0.33,试根据图示尺寸计算人工挖淤泥工程量(已知河道总长度8000m)图3-5河道开挖图【解】挖淤泥、流砂按设计图示位置、界限,以体积计算:人工挖淤泥工程量=2.580001.5=30000m3,6.管沟土方,应根据项目特征(土壤类别、管外径、挖沟平均深度、弃土石运距、回填要求),以“m”为计量单位,工程量按设计图示以管道中心线长度计算。其中工程内容包括:排地表水、土方开挖、挡土板支拆、运输、回填。,【例3-6】如图3-6所示某管道沟槽平面图,采用铸铁管道,管直径450mm,挖深1.6m,土质为三类土,试计算管沟土方。图3-6管道沟槽平面图【解】按设计图示以管道中心线长度计算:管沟土方=25+20+15+10+20+7+10+23=130.00m,3.1.2石方工程(编码:010102)1.预裂爆破,应根据项目特征(岩石类别、单孔深度、单孔装药量、炸药品种、规格、雷管品种、规格),以“m”为计量单位,工程量按设计图示以钻孔总长度计算。其中工程内容包括:打眼、装药、放炮、处理渗水、积水、安全防护、警卫。,【例3-7】某施工队在岩石种类是特坚石的地方开挖一基础沟槽,采用人工打单孔预裂爆破,已知钻孔总深度1.53m,爆破后沟槽断面尺寸如图3-7所示,沟槽总长度79m,求岩石挖方量。图3-7爆破后沟槽断面(注:b为允许超挖量)【解】预裂爆破石方按设计图示以钻孔总长度计算:预裂爆破工程量=1.53m,2.石方开挖,应根据项目特征(岩石类别、开凿深度、弃碴运距、光面爆破要求、基底摊座要求、爆破石块直径要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。其中工程内容包括:打眼、装药、放炮、处理渗水、积水、解小、岩石开凿、摊座、清理、运输;安全防护、警卫。,【例3-8】假设欲在一次坚石地带人工开挖一方形爆破后沟槽断面,其平面和剖面图如图3-8所示,求石方开挖工程量。图3-8基坑开挖图(a)平面图;(b)剖面图【解】按设计图示尺寸以体积计算:石方开挖工程量=2.52.51.5=9.40m3,(3)管沟石方,应根据项目特征(岩石类别、管外径、开凿深度、弃碴运距、爆破石块直径要求等),以“m”为计量单位,工程量按设计图示以管道中心线长度计算。其中工程内容包括:石方开凿、爆破、处理渗水、积水、解小、摊座、清理、运输、回填、安全防护、警卫。,【例3-9】某地区采用人工开挖管道沟槽,已知该地区土质类别为普坚石,采用直径为550mm的铸铁管道,平均开凿深度为1.68m,管道沟槽中心线总长度为67.5m,管道沟槽剖面图如图3-9所示,求管沟石方工程量。图3-9管道沟槽开挖图 注:b为沟底宽度增挖量【解】管沟石方按设计图示尺寸以管道中心线长度计算:管沟石方工程量=67.5m,3.1.3土石方运输与回填(编码:010103)土(石)方回填,应根据项目特征(土质要求、密实度要求、粒径要求、夯填(碾压)、松填、运输距离),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。其中工程内容包括:挖土方、装卸、运输、回填、分层碾压、夯实。,【例3-10】某建筑物基础沟槽如图3-10所示,已知该建筑物场地回填土平均厚度为500mm,土质类别为三类土,沟槽采用放坡人工开挖,基础类型为砖基础,求该场地回填土工程量。图3-10某建筑物基础开挖图(a)平面图;(b)剖面图【解】按回填面积乘以平均回填厚度,以体积计算:场地回填面积=(3.02+3.23+1.0)(2.5+3.2+1.0)-3.23-1.0)2.5=89.72m2,3.2桩及地基基础工程工程量计算计价规范中桩与地基基础工程共3节12个项目。包括混凝土桩、其他桩和地基与边坡的处理。适用于地基与边坡的处理和加固。其中混凝土桩包括预制钢筋混凝土桩、接桩及混凝土灌注桩三个项目;其他桩包括砂石灌注桩、灰土挤密桩等四个项目;地基与边坡处理包括地下连续墙、地基强夯等五个项目。,3.2.1混凝土桩(编码:010201)1预制钢筋混凝土桩,应根据项目特征(土壤级别、单桩长度、根数、桩截面、板桩面积、管桩填充材料种类、桩倾斜度),以“m或根”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)或根数计算。其中工程内容包括:桩制作、运输;打桩、试验桩、斜桩;送桩;管桩填充材料、刷防护材料、清理、运输。,【例3-11】如图3-11所示,已知共有20根钢筋混凝土桩,二类土,求用柴油打桩机打桩工程量。图3-11钢筋混凝土桩示意图【解】按设计图示尺寸以桩长(包括桩尖)或根数计算柴油打桩机打桩工程量=20根,2接桩,应根据项目特征(桩截面、接头长度、接桩材料)以“个或m”为计量单位工程量按设计图示规定以接头数量(板桩按接头长度)计算。其中工程内容包括:桩制作、运输、接桩、材料运输。,【例3-12】某工程需打桩20根,每根桩由四段接成,如图3-12所示,求接桩工程量。图3-12接桩示意图【解】按设计图示规定以接头数量(板桩按接头长度)计算。接桩工程量=(4-1)20=60个,3混凝土灌注桩,应根据项目特征(土壤级别、单桩长度、根数、桩截面、成孔方法、混凝土强度等级),以“m或根”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)或根数计算。其中工程内容包括:成孔、固壁;混凝土制作、运输、灌注、振捣、养护;泥浆池及沟槽砌筑、拆除、泥浆制作、运输;清理、运输。,【例3-13】某工程现场人工挖孔扩底桩,形状大致如图3-13所示,试计算其工程量。图3-13人工挖孔扩底桩剖面图【解】按设计图示尺寸以桩长(包括桩尖)或根数计算:挖孔扩底桩工程量=1.07+1.2+0.15+0.4=8.75m,3.2.2其他桩(编码:010202)1砂石灌注桩,应根据项目特征(土壤级别、桩长、桩截面、成孔方法、砂石级配),以“m”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)计算。其中工程内容包括:成孔、砂石运输、填充、振实。,【例3-14】某工程现场土质为二类土,桩基采用打孔灌注砂桩共60根,形状如图3-14所示,求工程量。图3-14打孔灌注砂桩示意图【解】按设计图示尺寸以桩长(包括桩尖)或根数计算:打孔砂石灌注桩工程量=(8+1.2)60=552.00m,2.灰土挤密桩,应根据项目特征(土壤级别、桩长、桩截面、成孔方法、灰土级配),以“m”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)计算。其中工程内容包括:成孔;灰土拌合、运输;填充、夯实。,【例3-15】某工程采用灰土挤密桩,桩如图3-15所示,D=600mm,共需打桩20根,求工程量。图3-15灰土挤密桩示意图【解】按设计图示尺寸以桩长(包括桩尖)计算:灰土挤密桩工程量=(8+0.5)20=170.00m,3.旋喷桩,应根据项目特征(桩长、桩截面、水泥强度等级),以“m”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)计算。其中工程内容包括:成孔、水泥浆制作运输、水泥浆旋喷。,【例3-16】某工程桩基施工采用高压旋喷桩,土质为一级土,桩成孔孔径D=450mm,形状如图3-16所示,共需此桩36根,求其工程量。图3-16高压旋喷桩示意图【解】按设计图示尺寸以桩长(包括桩尖)计算:高压旋喷桩工程量=(8+0.5)36=306.00m,4喷粉桩,应根据项目特征(桩长、桩截面、粉体种类、水泥强度等级、石灰粉要求),以“m”为计量单位,工程量按设计图示尺寸以桩长(包括桩尖)计算。其中工程内容包括:成孔、粉体运输、喷粉固化。,【例3-17】某工程喷粉桩施工中,桩大致形状如图3-17所示,求其工程量。图3-17喷粉桩示意图【解】按设计图示尺寸以桩长(包括桩尖)计算:喷粉桩工程量=8.5+0.5=9.00m,3.2.3地基与边坡处理(编码:010203)1.地下连续墙,应根据项目特征(墙体厚度、成槽深度、混凝土强度等级),以“m3”为计量单位,工程量按设计图示墙中心线长乘以厚度乘以槽深以体积计算。其中工程内容包括:挖土成槽、余土运输;导墙制作、安装;锁口管吊拔;浇筑混凝土连续墙、材料运输。,【例3-18】某工程地基处理采用地下连续墙形式,如图3-18所示,墙体厚300mm,埋深4.6m,土质为二类土,求其工程量。图3-18地下连续墙平面图【解】按设计图示墙中心线长乘以厚度乘以槽深以体积计算:地下连续墙工程量=(16.4-0.3)+(7.8-0.3)20.34.6=65.14m3,2.振冲灌注碎石,应根据项目特征(振冲深度、成孔直径、碎石级配),以“m3”为计量单位,工程量按设计图示孔深乘以孔截面积以体积计算。其中工程内容包括:成孔、碎石运输、灌注、振实。,【例3-19】某工程边坡处理时,采用振冲灌碎石的方法,如图3-19所示,振冲深度H=6000mm,成孔直径D=500mm,在高为8m的基坑中一边边坡共进行了7次,求其工程量。图3-19边坡处理示意图【解】按设计图示孔深乘以孔截面积以体积计算:振冲灌注碎石工程量=3.14160.250.520.67=8.25m3,3.地基强夯,应根据项目特征(夯击能量、夯击遍数、地耐力要求、夯填材料种类),以“m2”为计量单位,工程量按设计图示尺寸以面积计算。其中工程内容包括:铺夯填材料、强夯、夯填材料运输。,【例3-20】某基础强夯工程,夯点布置如图3-20所示,夯击能400tm,每坑击数为4击,设计要求第一遍、第二遍为隔点夯击,第三遍为低锤满夯,试计算该强夯工程量。图3-20基础强夯夯点布置图【解】按设计图示孔深乘以面积计算:强夯工程量=(1.512+2.3)(1.512+2.3)=412.09m2,4.锚杆支护,应根据项目特征(锚孔直径;锚孔平均深度;锚固方法、浆液种类;支护厚度、材料种类;混凝土强度等级;砂浆强度等级),以“m2”为计量单位,工程量按设计图示尺寸以支护面积计算。其中工程内容包括:钻孔;浆液制作、运输、压浆;张拉锚固;混凝土制作、运输、喷射、养护;砂浆制作、运输、喷射、养护。5.土钉支护,应根据项目特征(支护厚度、材料种类、混凝土强度等级、砂浆强度等级),以“m2”为计量单位,工程量按设计图示尺寸以支护面积计算。其中工程内容包括:钉土钉;挂网;混凝土制作、运输、喷射、养护;砂浆制作、运输、喷射、养护。,【例3-21】某工程地基边坡处理中采用锚杆支护,如图3-21所示,锚杆直径D=500mm,斜边边坡(6m),土质为二类土,求其工程量。图3-21锚杆支护示意图【解】按设计图示尺寸以支护面积计算:锚杆支护工程量=812=96.00m2,3.3砌筑工程工程量计算 采用小型块状建筑材料以砂浆粘结而成的结构构件就称作砌筑工程。计价规范中共有6节25个项目。3.3.1砖基础(编码:010301)砖基础,应根据项目特征(垫层材料种类、厚度;砖品种、规格、强度等级;基础类型;基础深度;砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。包括附墙垛基础宽出部分体积,扣除地梁(圈梁)、构造柱所占体积。不扣除基础大放脚T形接头处的重叠部分及嵌入基础内的钢筋、铁件、管道、基础砂浆防潮层和单个面积0.3m2以内的孔洞所占体积,靠墙暖气沟的挑槽不增加。基础长度:外墙按中心线,内墙按净长线计算。其中工程内容包括:砂浆制作、运输;铺设垫层;砌砖;防潮层铺设;材料运输。,【例3-22】如图3-22所示,某基础平面图与剖面图,求砖基础工程量。图3-22基础平面图与剖面图(a)平面图;(b)剖面图【解】按设计图示尺寸以体积计算:L外=(5.12-0.24+5.12-0.24)2=39.84mL内=5.1-0.36+5.1-0.36=9.48m砖基础工程量=(外墙中心线长度+内墙净长度)砖基础断面面积=(39.84+9.48)(1.20.615+0.720.615+0.170.24)=60.25m3,3.3.2砖砌体(编码:010302)1实心砖墙,应根据项目特征(砖品种、规格、强度等级;墙体类型;墙体厚度;墙体高度;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。(1)墙长度:外墙按中心线,内墙按净长计算。(2)墙高度:外墙:斜(坡)屋面无檐口顶棚者算至屋面板底;有屋架且室内外均有顶棚者算至屋架下弦底另加200mm;无顶棚者算至屋架下弦底另加300mm出檐宽度超过600mm时按实砌高度计算;平屋面算至钢筋混凝土板底。内墙:位于屋架下弦者,算至屋架下弦底;无屋架者算至顶棚底另加lOOmm;有钢筋混凝土楼板隔层者算至楼板顶;有框架梁时算至梁底。女儿墙:从屋面板上表面算至女儿墙顶面(如有混凝土压顶时算至压顶下表面)。内、外山墙:按其平均高度计算。(3)围墙:高度算至压顶上表面(如有混凝土压顶时算至压顶下表面),围墙柱并入围墙体积内。其中工程内容包括:砂浆制作、运输;砌砖;勾缝;砖压顶砌筑:材料运输。,【例3-23】如图3-23所示,为某单层建筑平面图,墙厚240mm,外墙、内墙均为砖砌体,高3.2m,门窗表见表3-1,求砖砌工程量。图3-23单层建筑平面图 表3-1门窗一览表【解】按设计图示尺寸以体积计算:L外=(3.63+3.62)2=36mL内=(3.6-0.24)42+(7.2-0.12)2+3.6-0.12+4.8+3.6+2.4-0.12+4.8-0.24+3.6-0.24=63.12m 实心砖墙工程量=(外墙中心线长度+内墙净长度)墙厚墙高-门窗洞口所占体积=36+63.12-1.21.520.24-1.51.520.24-0.61.830.24-1.52.110.24 95.64m3,2空斗墙,应根据项目特征(砖品种、规格、强度等级;墙体类型;墙体厚度;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以空斗墙外形体积计算。墙角、内外墙交接处、门窗洞口立边、窗台砖、屋檐处的实砌部分体积并人空斗墙体积内。其中工程内容包括:砂浆制作、运输;砌砖;装填充料;勾缝;材料运输。,【例3-24】如图3-24所示,为某一场院围墙示意图,围墙墙高2.4m,其中勒脚高0.6m,勒脚墙厚365mm,其余为空斗墙,墙厚240mm,所用砌体均为普通砖,求砖墙工程量。图3-24围墙示意图【解】按设计图示尺寸以体积计算:实心墙工程量=(122+92)2-15 0.3650.6=15.11m3空斗墙工程量=(122+92)2-15 0.24(2.4-0.6)=29.81m3,3空花墙,应根据项目特征(砖品种、规格、强度等级;墙体类型;墙体厚度;勾缝要求;砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以空花部分外形体积计算,不扣除空洞部分体积。其中工程内容包括:砂浆制作、运输;砌砖;装填充料;勾缝;材料运输。,【例3-25】如图3-25所示为一围墙的空花墙示意图,求其砖工程量。图3-25空花墙示意图【解】按设计图示尺寸以空花部分外形体积计算:实砌砖墙工程量=(1.80.24+0.062520.24+0.06250.365)136=65.94m3空花墙部分工程量=0.240.24136=7.83 m3,4填充墙,应根据项目特征(砖品种、规格、强度等级;墙体厚度;填充材料种类;勾缝要求;砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以填充墙外形体积计算。其中工程内容包括:砂浆制作、运输;砌砖;装填充料;勾缝;材料运输。,【例3-26】如图3-26所示,为某建筑一榀框架示意图,求填充墙工程量(设填充墙厚240mm)。图3-26建筑物框架示意图【解】按设计图示尺寸以填充墙外形体积计算:填充墙工程量=(2.952+2.93.2)3+552+53.2 0.24=43.40m3,5实心砖柱,应根据项目特征(砖品种、规格、强度等级:柱类型;柱截面;柱高;勾缝要求:砂浆强度等级、配合比),以“m3”为计量单位,工程量按设汁图示尺寸以体积计算:扣除混凝土及钢筋混凝土梁垫、粱头、扳头所占体积:其中工程内容包括:砂浆制作、运输;砌砖;勾缝;材料运输。6零星砌砖,应根据项目特征(零星砌砖名称、部位:勾缝要求:砂浆强度等级、配合比),以“m2”为计量单位,工程量按设计图示尺寸以体积计算。扣除混凝土及钢筋混凝土梁垫、梁头、板头所占体积。其中工程内容包括:砂浆制作、运输;砌砖;勾缝;材料运输。,3.3.3砖构筑物(编码:010303)1砖烟囱、水塔,应根据项目特征(筒身高度;砖品种、规格、强度等级;耐火砖品种、规格;耐火泥品种;隔热材料种类;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示筒壁平均中心线周长乘以厚度乘以高度以体积计算。扣除各种孔洞、钢筋混凝土圈梁、过梁等的体积。其中工程内容包括:砂浆制作、运输;砌砖;涂隔热层;装填充料;砌内村:勾缝;材料运输。2砖烟道,应根据项目特征(烟道截面形状、长度;砖品种、规格、强度等级;耐火砖品种规格;耐火泥品种;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按图示尺寸以体积计算。其中工程内容包括:砂浆制作、运输;砌砖;涂隔热层;装填充料;砌内村;勾缝;材料运输。,3砖窖井、检查井,应根据项目特征(井截面;垫层材料种类、厚度:底板厚度;勾缝要求;混凝土强度等级;砂浆强度等级、配合比;防潮层材料种类),以“座”为计量单位,工程量按图示数量计算。其中工程内容包括:土方挖运;砂浆制作、运输;铺设垫层;底板混凝土制作、运输、浇筑、振捣、养护;砌砖:勾缝;井池底、壁抹灰;抹防潮层;回填;材料运输。4砖水池、化粪池应根据项目特征(池截面;垫层材料种类、厚度:底板厚度;勾缝要求;混凝土强度等级;砂浆强度等级、配合比;按设计图示筒壁平均中心),以“座”为计量单位,工程量按图示数量计算。其中工程内容包括:砂浆制作、运输;砌砖;涂隔热层;装填充料;砌内村;勾缝;材料运输。,3.3.4砌块砌体(编码:010304)1空心砖墙、砌块墙,应根据项目特征(墙体类型;墙体厚度;空心砖、砌块品种;规格、强度等级;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算(与实心砖墙相同)。其中工程内容包括:砂浆制作运输;砌砖、砌块;勾缝;材料运输。2空心砖柱、砌块柱,应根据项目特征(柱高度;柱截面;空心砖、砌块品种、规格、强度等级;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。扣除混凝土及钢筋混凝土梁垫、梁头、板头所占体积。其中工程内容包括:砂浆制作运输;砌砖、砌块;勾缝;材料运输。,3.3.5石砌体(编码:010305)1石基础,应根据项目特征(垫层材料种类、厚度;石料种类、规格;基础深度;基础类型;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。其中工程内容包括:砂浆制作、运输;铺设垫层;砌石;防潮层铺设:材料运输。2石勒脚,应根据项目特征(石料种类、规格;石表面加工要求;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。扣除单个0.3m2以外的孔洞所占的体积。其中工程内容包括:砂浆制作、运输;砌石;石表面加工;勾缝;材料运输。3石墙,应根据项目特征(石至种类、规格;墙厚;石表面加工要求;勾缝要求;砂浆强度等级、配合比),以“m3”为计量单位,工程量按设计图示尺寸以体积计算(与实心砖墙相同)。其中工程内容包括:砂浆制作、运输;砌石;石表面加工;勾缝;材料运输。,3.3.6砖散水、地坪、地沟(编码:010306)1砖散水、地坪,应根据项目特征(垫层材料种类、厚度;散水、地坪厚度;面层种类、厚度;砂浆强度等级、配合比),以“m2”为计量单位,工程量按设计图示尺寸以面积计算。其中工程内容包括:地基找平、夯实;铺设垫层;砌砖散水、地坪;砂浆面层。2砖地沟、明沟,应根据项目特征(沟截面尺寸;垫层材料种类、厚度;混凝土强度等级;砂浆强度等级、配合比),以“m”为计量单位,工程量按设计图示以中心线长度计算。其中工程内容包括:挖运土石;铺设垫层;板混凝土制作、运输、浇筑、振捣、养护;砌砖;勾缝;材料运输。,3.4混凝土及钢筋混凝土工程工程量计算以混凝土及钢筋为主要材料构筑的工程称为混凝土及钢筋混凝土工程。计价规范中该分部工程清单项目分为17节69个项目。3.4.1现浇混凝土工程1现浇混凝土基础(编码:010401)带形基础、独立基础、满堂基础、设备基础、桩承台基础,应根据项目特征(垫层材料种类、厚度;混凝土强度等级;混凝土拌合料要求;砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件和伸入承台基础的桩头所占体积。其中工程内容包括:铺设垫层;混凝土制作、运输、浇筑、振捣、养护;地脚螺栓二次灌浆。,【例3-27】某工程采用带形基础,截面如图3-27所示,基础截面长35m,求其工程量。图3-27带形基础剖面图【解】按设计图示尺寸以体积计算:带形基础工程量=(0.52+0.34)0.5+0.340.735=31.78m3,2现浇混凝土柱(编码:010402)矩形柱、异形柱,应根据项目特征(柱高度、柱截面尺寸、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。柱高:有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算;无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算;框架柱的柱高,应自柱基上表面至柱顶高度计算;构造柱按全高计算,嵌接墙体部分并入柱身体积;依附柱上的牛腿和升板的柱帽,并人柱身体积计算。其中工程内容包括:混凝土制作、运输、浇筑、振捣、养护。,【例3-28】试计算如图3-28所示混凝土构造柱体积,已知柱高3.3m,断面尺寸为360mm360mm,与砖墙咬接60 mm。图3-28混凝土构造柱示意图【解】按设计图示尺寸以全高计算:构造柱工程量=(0.360.36+0.060.36)3.3=0.50m3,3现浇混凝土梁(编码:010403)基础梁、矩形梁、异形梁、圈梁、过梁、弧形、拱形梁,应根据项目特征(梁底标高、梁截面、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,伸人墙内的梁头、梁垫并入梁体积内。梁长:梁与柱连接时,梁长算至柱侧面;主梁与次梁连接时,次梁长算至主梁侧面。,【例3-29】求如图3-所示地基梁工程量(用组合钢模板、钢支撑)。图3-29地基梁示意图【解】按设计图示尺寸以体积计算:地基梁工程量=7.50.20.4=0.6m3,4现浇混凝土墙(编码:010404)直形墙、弧形墙,应根据项目特征(墙类型、墙厚度、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,扣除门窗洞口及单个面积0.3m2以外的孔洞所占体积,墙垛及突出墙面部分并入墙体体积计算内。,【例3-30】如图3-30所示,某框剪结构一段剪力墙板,墙厚240mm,组合钢模板、钢支撑,求该现浇混凝土墙的工程量。图3-30现浇混凝土墙立面图【解】按设计图示尺寸以体积计算:直形墙工程量=(4.28-1.522)0.24=6.62m3,5现浇混凝土板(编码:010405)(1)有梁板、无梁板、平板、拱板、薄壳板、栏板,应根据项目特征(板底标高、板厚度、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。有梁板(包括主、次梁与板)按梁、板体积之和计算,无梁板按板和柱帽体积之和计算,各类板伸入墙内的板头并入板体积内计算,薄壳板的肋、基梁并入薄壳体积内计算。(2)天沟、挑檐板,应根据项目特征(混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。(3)雨篷、阳台板,应根据项目特征(混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以墙外部分体积计算。包括伸出墙外的牛腿和雨篷反挑檐的体积按设计图示尺寸的体积。(4)其他板,应根据项目特征(混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。,【例3-31】如图3-31所示,楼面板为钢筋混凝土现浇板,板底标高为3.800m,板厚为100mm,次梁断面尺寸为300mm500mm,主梁断面尺寸为300mm650mm,混凝土强度等级为C30砾20,柱尺寸为600mm600mm,求现浇钢筋混凝土有梁板的工程量。图3-31钢筋混凝土现浇板示意图【解】按设计图示尺寸以体积计算:浇钢筋混凝土有梁板工程量=0.1(3.0-0.3)(7.2-0.3)3+(7.2-0.6)2+(9.0-0.6)20.30.65+(7.2-0.3)20.30.5-0.150.150.14=13.5m3,6.现浇混凝土楼梯(编码:010406)直形楼梯、弧形楼梯,应根据项目特征(混凝土强度等级、混凝土拌合料要求),以“m2”为计量单位,工程量按设计图示尺寸以水平投影面积计算。不扣除宽度小于500mm的楼梯井,伸入墙内部分不计算。,7现浇混凝土其他构件(编码:010407)(1)其他构件,应根据项目特征(构件的类型、构件规格、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。(2)散水、坡道,应根据项目特征(垫层材料种类、厚度、面层厚度、混凝土强度等级、混凝土拌合料要求、填塞材料种类),以“m3”为计量单位,工程量按设计图示尺寸以面积计算。不扣除单个0.3m2以内的孔洞所占面积。其中工程内容包括:地基夯实、铺设垫层、混凝土制作、运输、浇筑、振捣、养护、变形缝填塞。(3)电缆沟、地沟,应根据项目特征(沟截面、垫层材料种类、厚度、混凝土强度等级、混凝土拌合料要求、防护材料种类,以“m”为计量单位工程量按设计图示以中心线长度计算。其中工程内容包括:挖运土石、铺设垫层、混凝土制作、运输、浇筑、振捣、养护、刷防护材料。,8后浇带(编码:010408)后浇带,应根据项目特征(部位、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。其中工程内容包括:混凝土制作、运输、浇筑、振捣、养护。,【例3-32】如图3-32所示,为现浇梁的后浇带示意图,混凝土强度等级为C30,钢筋HRB335,求其工程量。图3-32后浇带示意图【解】按设计图示尺寸以体积计算:1)混凝土工程量=1.00.450.9=0.41m32)钢筋长度=1000+5602+4.9162=2277m 根数:6根 钢筋总工程量=2.27761.58=21.59kg0.022t,3.4.2预制混凝土工程1预制混凝土柱(编码:010409)矩形柱、异形柱,应根据项目特征(柱类型、单件体积、安装高度、混凝土强度等级、砂浆强度等级),以“m3(根)”为计量单位,工程量按设计图示尺寸以体积计算(或按设计图示尺寸以“数量”计算)。不扣除构件内钢筋、预埋铁件所占体积。其中工程内容包括:混凝土制作、运输、浇筑、振捣、养护;构件制作、运输;构件安装;砂浆制作、运输;接头灌缝、养护。2预制混凝土梁(编码:010410)矩形梁、异形梁、过梁、拱形梁、鱼腹式吊车梁、风道梁,应根据项目特征(单件体积、安装高度、混凝土强度等级、砂浆强度等级)以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。3预制混凝土屋架(编码:010411)折线型屋架、组合屋架、薄腹屋架、门式、刚架屋架、天窗架屋架,应根据项目特征(屋架的类型、跨度;单件体积;安装高度;混凝土强度等级、砂浆强度等级),以“m3(榀)”为计量单位,工程量按设计图示尺寸以体积或榀计算。不扣除构件内钢筋、预埋铁件所占体积。,【例3-33】已知如图3-33所示,预制混凝土折线型屋架,计算其工程量。图3-33预制混凝土屋架示意图【解】按设计图示尺寸以体积计算:屋架工程量=0.5570.65+3.51.950.65-31.30.65=4.40m3,4预制混凝土板(编码:010412)(1)平板、空心板、槽形板、网架板、折线板、带肋板、大型板,应根据项目特征(构件尺寸、安装高度、混凝土强度等级、砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个尺寸300mm300mm以内的孔洞所占体积,扣除空心板空洞体积。其中工程内容包括:混凝土制作、运输、浇筑、振捣、养护;构件制作、运输;构件安装;升板提升;砂浆制作、运输;接头灌缝、养护。(2)沟盖板、井盖板、井圈,应根据项目特征(构件尺寸、安装高度、混凝土强度等级、砂浆强度等级),以“m3(块、套)”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。,5预制混凝土楼梯(编码:010413)楼梯,应根据项目特征(楼梯类型、单件体积、混凝土强度等级、砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,扣除空心踏步板空洞体积。6其他预制构件(编码:010414)(1)烟道、垃圾道、通风道,应根据项目特征(构件类型、单作体积、安装高度、混凝土强度等级、砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个尺寸300mm300mm以内的孔洞所占体积,扣除烟道、垃圾道、通风道的孔洞所占体积。(2)其他构件、水磨石构件,应根据项目特征(构件的类型;单件体积;水磨石面层厚度;安装高度;混凝土强度等级;水泥石子浆配合比;石子品种、规格、颜色;酸洗、打蜡要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。,3.4.3混凝土构筑物(编码:010415)1贮水(油)池,应根据项目特征(池类型、池规格、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。2贮仓,应根据项目特征(类型、高度、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。3水塔,应根据项目特征(类型;支筒高度、水箱容积;倒圆锥形罐壳厚度、直径;混凝土强度等级;混凝土拌合料要求;砂浆强度等级),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。4烟囱,应根据项目特征(高度、混凝土强度等级、混凝土拌合料要求),以“m3”为计量单位,工程量按设计图示尺寸以体积计算。以上4个项目工程量均不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。,3.4.4钢筋工程(编码:010416)1现浇混凝土钢筋、预制构件钢筋、钢筋网片、钢筋笼,应根据项目特征(钢筋种类、规格),以“t”为计量单位。其中工程内容包括:钢筋(网、笼)制作、运输、钢筋(网、笼)安装。2先张法预应力钢筋,应根据项目特征(钢筋种类、规格;锚具种类)以“t”为计量单位。其中工程内容包括:钢筋制作、运输;钢筋张拉。3后张法预应力钢筋、预应力钢丝、预应力钢绞线,应根据项目特征(钢筋种类、规格;钢丝束种类、规格;钢绞线种类、规格;锚具种类;砂浆强度等级),以“t”为计量单位。,(1)低合金钢筋两端均采用螺杆锚具时,钢筋长度按孔道长度减0.35m计算,螺杆另行计算。(2)低合金钢筋一端采用镦头插片、另一端采用螺杆锚具时,钢筋长度按孔道长度计算,螺杆另行计算。(3)低合金钢筋一端采用镦头插片、另一端采用帮条锚具时,钢筋增加0.12m计算;两端均采用帮条锚具时,钢筋长度按孔道长度增加0.3m计算。(4)低合金钢筋采用后张混凝土自锚时,钢筋长度按孔道长度增加0.35m计算。(5)低合金钢筋(钢铰线)采用JM、XM、QM型锚具,孔道长度在20m以内时,钢筋长度增加lm计算;孔道长度20m以外时,钢筋(钢铰线)长度按孔道长度增加1.8m计算。(6)碳素钢丝采用锥形锚具,孔道长度在20m以内时,钢丝束长度按孔道长度增加lm计算;孔道长在20m以上时,钢丝束长度按孔道长度增加1.8m计算。(7)碳素钢丝束采用镦头锚具时,钢丝束长度按孔道长度增加0.35m计算。其中工程内容包括:钢筋、钢丝束、钢绞线制作、运输;钢筋、钢丝束、钢绞线安装;预埋管孔道铺设;锚具安装;砂浆制作、运输;道压浆、养护。,3.4.5螺栓、预埋铁件(编码:010417)螺栓、预埋铁件,应根据项目特征(钢材种类、规格;螺栓长度;铁件尺寸),以“t”为计量单位,工程量
