建筑施工图第一次作业.ppt

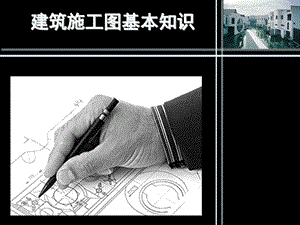

建筑施工图基本知识,基本学习要求,1、识别建筑施工图常用的符号、建筑材料、总平面图、建筑构造及配件图例；2、熟悉一般建筑施工图的图示特点，掌握建筑施工图一般的画图步骤；3、掌握一般建筑施工图的阅读方法步骤。,建筑施工图,-概述-建筑施工图的识读-建筑施工图的绘制,常见的建筑术语,横墙：沿建筑宽度方向的墙纵墙：沿建筑长度方向的墙进深：纵墙之间的距离，以轴线为基准开间：横墙之间的距离，轴线为基准山墙：外横墙 女儿墙：外墙从屋顶上高出屋面的部分层高：相邻两层的地坪高度差净高：构件下表面与地坪（楼地板）的高度差建筑面积：建筑所占面积层数使用面积：房间内的净面积交通面积：建筑物中用于通行的面积构件面积：建筑构件所占用的面积绝对标高青岛市外黄海海平面年平均高度为+0.000标高相对标高建筑物底层室内地坪为+0.000标高,概述,一、房屋的基本组成二、施工图的产生及其分类三、施工图的图示特点四、施工图中常用的符号,一、房屋的基本组成,楼面,楼面,地面,一、房屋的基本组成,虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大小等各有不同，但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成，如下图(一幢三层的小别墅住宅）所示。,楼梯,内墙,外墙,窗洞,外墙,窗台,地面,门,台阶,一、房屋的基本组成,基础承受和传递荷载；屋顶、外墙、雨蓬等隔热、保温、避风遮雨；屋面、天沟、雨水管、散水排水；墙群、勒脚、踢脚板保护墙身。台阶、门、走廊、楼梯沟通房屋内外、上下交通；窗采光和通风；,地面,楼梯,外墙,窗,天窗(老虎窗),屋面,勒脚,装饰线条,基础,散水,楼面,一、房屋的基本组成,1、承重直接或间接支承风、雨、雪、人、物和房屋自重等荷载。如屋面、楼板、梁、墙、基础等2、防护防止风、沙、雨、雪和阳光的侵蚀或干扰。如屋面、雨篷和外墙等3、交通沟通房屋内外或上下交通。如门、走廊、楼梯、台阶4、通风、采光窗、门等5、排水天沟、雨水管、散水、明（暗）沟等,房屋由许多构件、配件和装饰构造组成,6、保护墙身,保护内墙：如踢脚等,保护外墙：如勒脚、防潮层等,二、施工图的产生及其分类,（一）按设计过程来分 1.方案图 2.初步设计图 3.扩大初步设计图或技术设计图 4.施工图 5.竣工图（二）按施工图专业或工种来分 1.建筑施工图 2.结构施工图 3.设备施工图,二、施工图的产生及其分类,（三）按施工图的内容或作用来分 1.图纸目录 2.设计总说明 3.建筑施工图建筑总平面图、建筑平面图、建筑立面图、建筑剖面图及建筑详图 4.结构施工图结构平面布置图和各构件结构详图 5.设备施工图给水排水、采暖通风、电气等设备的布置平面图及其详图,二、施工图的产生及其分类,建筑施工图表达建筑物的规划位置、外部造型、内部各房间的布置、内外装修及构造施工要求等。主要包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图等。结构施工图表达建筑物承重结构的结构类型、结构布置、构件种类、数量、大小、作法等。主要包括结构设计说明、结构平面布置图及构件详图等。设备施工图表达建筑物的给水排水、暖气通风、供电照明、燃气等设备的布置和施工要求。主要包括各种设备的平面布置图、轴测图、系统图及详图等。,三、施工图的图示特点,1.施工图中各种图样，主要用正投影法绘制,立面图,平面图,剖面图,三、施工图的图示特点,2.平、立面图一般用较小比例绘制,比例1：100,比例1：100,比例1：100,四、施工图中常用的符号,定位轴线及编号标高指北针索引符号与详图符号常用建筑材料图例其他符号,四、施工图中常用的符号,定位轴线及编号,房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。,用来确定主要承重构件（墙、柱、梁）位置及尺寸标注的基准。凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。定位轴线为细点画线，编号注写在轴线端部的圆内。轴线编号圆 810，细实线（0.25b），横向或横墙编号为阿拉伯数字，从左到右；竖向或纵墙编号用拉丁字母，自下而上。注意：I、O、Z不得作轴线编号，避免与1、0、2混淆。,四、施工图中常用的符号,平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注 明各有关轴线的编号。,四、施工图中常用的符号,分数形式表示附加轴线编号，分子为附加轴线编号，分母为前一轴线编号。1或A轴前的附加轴线分母为01或0A,四、施工图中常用的符号,组合较复杂的平面图定位轴线采用分区编号，即分区号该区编号,四、施工图中常用的符号,圆形平面图编号 径向宜用阿拉伯数字从左下角开始，逆时针顺序编写；圆周轴线用大写拉丁字母自外向内顺序编写,折线平面图编号,四、施工图中常用的符号,四、施工图中常用的符号,2、标高,标高数字应以米为单位，注写到小数点后第三位，在数字后面不注写单位；零点标高应注写成0.000，低于零点的负数标高前应加注“-”号，高于零点的正数标高前不注“+”。总平面图上的标高符号，宜用涂黑的三角形表示，具体画法见。短横线是需标注高度的界线，长横线之上或之下注出标高数字。当图样的同一位置需表示几个不同的标高时，标高数字的注写形式。,a)左边标注时,b)右边标注时,c)右边标注特殊情况时,d)多层标高时,四、施工图中常用的符号,四、施工图中常用的符号,相对标高 凡标高的基准面是根据工程需要，自行选定而引出的，称为相对标高。绝对标高 根据我国的规定，凡是以青岛的黄海平均海平面作为标高基准面而引出的标高，称为绝对标高。,标高的分类,四、施工图中常用的符号,3、指北针,在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指针尾部宽度宜为圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。,指北针,四、施工图中常用的符号,4、索引符号与详图符号,索引符号,四、施工图中常用的符号,(2)索引剖面详图的索引符号,J103,四、施工图中常用的符号,(3)详图符号,四、施工图中常用的符号,5、常用建筑材料图例（摘自GB/T 50001-2001）,四、施工图中常用的符号,四、施工图中常用的符号,四、施工图中常用的符号,6、其他符号,(1)引出线,引出线,共同引出线,四、施工图中常用的符号,多层改造指引线,四、施工图中常用的符号,(2)对称符号,(3)连接符号,建筑施工图的识读,一、读图方法二、编排顺序三、图纸内容,一、读图方法,看图时应先弄清楚是什么图纸，根据图纸的特点来看有关看图经验的顺口溜说：从上往下看，从左向右看，由外往里看，由大到小看，由粗到细看，图样与说明对照看，建施与结施结合看。必要时还要把设备图拿来参照看，这样看图能收到更好的效果注：勿东看一下，西看一下，抓不住要点，分不清主次，这样结果必然收效甚微,二、编排顺序,整套房屋施工图的编排顺序是：首页图(包括图纸目录、设计总说明、汇总表等)、建筑施工图、结构施工图、设备施工图。各专业施工图的编排顺序是：基本图在前、详图在后；总体图在前、局部图在后；主要部分在前、次要部分在后；先施工的图在前、后施工的图在后等。,三、图纸内容,-封面-图纸目录-防火专篇-设计说明-工程做法表-门窗做法表-总平面图-各层平面图-屋顶平面图-各立面图-剖面图,-详图 楼梯详图（平面、剖面）卫生间详图 墙身详图 其他详图-节能设计,三、图纸内容,1、首页图,首页图是建筑施工图的第一张图纸，主要内容包括图纸目录设计说明、工程做法和门窗表。,图纸目录说明工程由哪几类专业图纸组成，各专业图纸的名称、张数和图纸顺序，以便查阅图纸。,设计说明是对图样中无法表达清楚的内容用文字加以详细的说明,以及设计人员对施工单位的要求。,工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。,门窗表是对建筑物上所有不同类型的门窗统计后列成的表格，以备施工、预算需要。,三、图纸内容,首页图纸目录,三、图纸内容,三、图纸内容,2、建筑总平面图,三、图纸内容,(1)总平面图的形成和用途：,总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样，即为总平面图。,总平面图表达的内容 主要是表达了新建房屋的位置、朝向、与原有建筑物的关系，以及周围道路、绿化和给水、排水、供电条件等方面的情况。,总平面图的用途 作为新建房屋施工定位、土方施工、设备管网平面布置，安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据,三、图纸内容,(2)总平面图的内容：,总平面图是新建筑的施工定位的依据，其图示内容有：新建筑物的形状、名称、层数、室内外标高；新建筑物相对于原有建筑物或道路的定位尺寸（或用转角坐标表示）；原有建筑物、构筑物、道路边线或中心线、拆除建筑物的形状、名称、层数；新建筑物附近的地形（用等高线表示）和地物：如道路、铁路、绿化、水沟、河流、池塘、土坡等；道路宽度、转弯半径尺寸，道路、明沟的起点、变坡点、转折点、终点的标高、坡向、距离；风玫瑰图或指北针；管线布置。主要技术经济指标；补充图例、设计说明等。总平面图的绘制比例一般为1：500、1：1000、1：2000等；尺寸标注以米为单位，其中标高为绝对标高，标注至小数点后两位。,三、图纸内容,(3)总平面图的识读：,了解图名、比例。了解工程性质、用地范围、地形地貌和周围环境情况。了解建筑的朝向和风向了解新建建筑的准确位置。,三、图纸内容,新建房屋的底层平面轮廓,应拆除的建筑物,计划建造的房屋,室外整平地坪的绝对标高,室内地坪的绝对标高,房屋的层数,花坛,草坪,阔叶乔木,已有建筑,三、图纸内容,(4)总平面图常用图例,用细实线表示,用中粗虚线表示,三、图纸内容,“R9”表示道路转弯半径为9m,，“47.50”为路面中心标高，“6”表示6%，为纵向坡度，“72.00”表示变坡点间距离,被挡的土在“突出”的一侧,三、图纸内容,(1)建筑平面图的形成和用途：,建筑平面图的形成用一个假想的水平剖切平面、沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。,建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。,建筑平面图的用途 是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。,2、建筑平面图,三、图纸内容,平面图的形成,三、图纸内容,要通过门窗洞口,三、图纸内容,平面图较全面且直观地反映建筑物的平面形状大小、内部布置、内外交通联系、采光通风处理、构造做法等基本情况，是建施图的主要图纸之一，是概预算、备料及施工中放线、砌墙、设备安装等的重要依据。,三、图纸内容,平面图应表达的内容：建筑物的墙、柱、门窗的位置、形式；楼梯、电梯位置，楼梯上下方向；阳台、雨蓬、竖井、烟囱、雨水管、排水管、花池、预留孔洞等位置和尺寸；卫生间、厨房、工作室的主要洁具、橱柜、工作台等主要设备的位置，以及其他工种的要求，如坑、台、沟、管等位置；首层平面图中应表明室外台阶、散水、排水沟等，画出指北针（一般取上方为北向）；屋面平面图应表明屋面排水分区、排水坡度、天沟、排水口、管道、烟囱、楼梯间、检查孔、天窗、变形缝等图形或位置；门的开启方向，门窗编号（M1，C1，MC1等）剖面图的剖切符号（一般只注首层）、有关详图的位置、索引符号；当比例大于或等于1：50时，应画出墙、柱等主要构件的材料图例及饰面层轮廓线；比例为1：1001：200时，可用简化画法，饰面线不画；轴线编号；尺寸标注（外部尺寸、内部尺寸）楼地面标高，首层平面图应注明室外地坪标高，有坡度的房间还应注明坡度、坡向。,(2)平面图的内容：,三、图纸内容,(3)平面图的图示内容及表达方法,建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名，由于多层房屋其中间层构造、布置情况基本相同，画一个平面图即可,多层建筑的平面图,底层平面图,标准层平面图,顶层平面图,屋顶平面图,注：屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶上的布置情况和屋顶排水方式。,三、图纸内容,底层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池及垃圾箱等的水平外形图。二层或二层以上楼层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位置、尺寸以外，还要图示下面一层的雨篷、窗楣等构件水平外形图。屋顶平面图 主要表明屋顶的形状，屋面排水方向及坡度，檐沟、女儿墙、屋脊线、落水口、上人孔、水箱及其他构筑物的位置和索引符号等。屋顶平面图比较简单，可用较小的比例绘制,三、图纸内容,三、图纸内容,三、图纸内容,三、图纸内容,建筑平面图的表示方法,定位轴线：凡是承重的墙、柱，都必须标注定位轴线，并按顺序予以编号。图线：凡被剖切到的墙、柱断面轮廓线用粗实线画出，没有剖到的可见轮廓线用中实线画出。尺寸线、尺寸界线、引出线、图例线、索引符号、标高符号等用细实线画出，轴线用细单点长画线画出。比例与图例：平面图常用150、1100、1200的比例绘制。剖切符号与索引符号：一般在底层平面图中应标注剖面图的剖切位置线和投影方向，并注出编号；凡套用标准图集或另有详图表示的构配件、节点，均需画出详图索引符号，以便对照阅读。指北针：一般在底层平面图的下侧要画出指北针符号，以表明房屋的朝向。,三、图纸内容,尺寸标注：主要标注长、宽尺寸。分外部尺寸和内部尺寸。外部尺寸 包括 外墙三道尺寸（总尺寸、定位尺寸、细部尺寸）及局部尺寸。总尺寸：最外一道尺寸，即两端外墙外侧之间的距离，也叫外包尺寸；定位尺寸：中间一道尺寸，是两相邻轴线间的距离，也叫轴线尺寸；细部尺寸：外墙上门窗洞口、墙段等位置大小尺寸；局部尺寸：建筑外的台阶、花台、散水等位置大小尺寸。内部尺寸 包括室内净空、内墙上的门窗洞口、墙垛位置大小、内墙厚度、柱位置大小、室内固定设备位置大小等尺寸）。,三、图纸内容,标高零点,相对标高,卫生间,此楼座北朝南,钢筋混凝土柱,房间,厨房,楼梯,门,窗,定位轴线,三、图纸内容,线型：粗实线b：被剖切到的主要建筑构造（包括构配件）如承重墙、柱的断面轮廓线及剖切符号。中实线0.5b：被剖切到的次要建筑构造（包括构配件）的轮廓线（如墙身、台阶、散水、门扇开启线）、建筑构配件的轮廓线及尺寸起止斜短线。中虚线0.5b：建筑构配件不可见轮廓线。细实线0.25b：其余可见轮廓线及图例、尺寸标注等线。较简单的图样可用粗实线b 和细实线0.25b 两种线宽。,三、图纸内容,C-1,粗实线b，剖到的墙、柱的断面轮廓线,中粗线b/2，门的开启示意线，尺寸起止符号,细 线b/4，其余可见轮廓线、尺寸线等,三、图纸内容,建筑平面图的常用图例,单扇门,双扇门,空洞门,单扇门双面弹簧门,双扇门双面弹簧门,卷门,三、图纸内容,单层外开平开窗,固定窗,单层外开上悬窗,双层内外开平开窗；,百叶窗,左右推拉,上推窗,高窗,单层中悬窗,三、图纸内容,上,楼梯,淋浴小间,污水池,小便槽,厕所间,不可见孔洞,可见孔洞,花格窗,烟道,三、图纸内容,(1)建筑立面图的形成和用途：形成 用直接正投影法将建筑各侧面投射到基本投影面而成。用途 表达建筑的外部造型、装饰，如门窗位置及形式、雨篷、阳台、外墙面装饰及材料和做法等。,3、建筑立面图,(2)建筑立面图的图名：以建筑两端的定位轴线命名：如立面图以建筑各墙面的朝向命名：如北立面图以建筑墙面的特征命名：建筑的主要出入口所在墙面的立面图为正立面图,三、图纸内容,三、图纸内容,三、图纸内容,三、图纸内容,(3)建筑立面图的主要内容：,图名、比例；立面两端的定位轴线及其编号；门窗的形状、位置及开启方向；屋顶外形及可能有的水箱位置；窗台、雨篷、阳台、台阶、雨水管、水斗、外墙面勒脚等的形状和位置，注明各部分的材料和外部装饰的做法；标高及必须标注的局部尺寸；详图索引符号；施工说明等。,三、图纸内容,三、图纸内容,(4)建筑立面图的图示特点：,比例 150、1100、1150、1200、1300。一般同相应平面图定位轴线 首尾定位轴线 图例 相同的构件和构造如门窗、阳台、墙面装修等可局部详细图示，其余简化画出。如相同的门窗可只画1个代表图例，其余的只画轮廓线。,三、图纸内容,线型 粗实线b：立面图的外轮廓线中实线0.5b：突出墙面的雨篷、阳台、门窗洞口、窗台、窗楣、台阶、柱、花池等投影细实线0.25b：其余如门窗、墙面等分格线、落水管、材料符号引出线及说明引出线等特粗实线1.4b：地坪线，两端适当超出立面图外轮廓。新标准中无，但非强制性，习惯上均用。尺寸标注 外部三道尺寸即高度方向总尺寸、定位尺寸（两层之间楼地面的垂直距离即层高）细部尺寸（楼地面、阳台、檐口、女儿墙、台阶、平台等部位）三道尺寸。标高标注 楼地面、阳台、檐口、女儿墙、台阶、平台等处标高。上顶面标高应注建筑标高（包括粉刷层，如女儿墙顶面）下底面标高应注结构标高（不包括粉刷层，如雨蓬、门窗洞口）,三、图纸内容,立面图、剖面图标高标注形式（符号尖端指至被标注位置）,个别情况,左边标注,右边标注,多数情况,尖端向下,立面图、剖面图标高标注,三、图纸内容,标高零点,相对标高,空调预留孔,雨水管,门,窗,定位轴线,三、图纸内容,(1)建筑剖面图的形成和用途：,4、建筑剖面图,假想用一个或一个以上的铅垂剖切平面剖切建筑物，得到的剖面图称为建筑剖面图，简称剖面图。,建筑剖面图用以表示建筑内部的结构构造、垂直方向的分层情况、各层楼地面、屋顶的构造及相关尺寸、标高等。,剖切的位置常取楼梯间、门窗洞口及构造比较复杂的典型部位。剖面图的数量，则根据房屋的复杂程度和施工的实际需要而定。剖面图的名称必须与底层平面图上所标的剖切位置和剖视方向一致。,三、图纸内容,建筑剖面图,三、图纸内容,(2)建筑剖面图的主要内容：,图名、比例；定位轴线及其尺寸；剖切到的屋面(包括隔热层及吊顶)、楼面、室内外地面(包括台阶、明沟及散水等)，剖切到的内外墙身及其门、窗(包括过梁、圈梁、防潮层、女儿墙及压顶)，剖切到的各种承重梁和联系梁、楼梯梯段及楼梯平台、雨篷及雨篷梁、阳台走廊等；未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和室内的各种装饰等；垂直方向的尺寸及标高；详图索引符号；施工说明等。,三、图纸内容,(3)建筑剖面图的图示特点：,比例 150、1100、1150、1200、1300。一般同相应平面图定位轴线 被剖切到的墙、柱及剖面图两端的定位轴线尺寸标注 被剖切到的墙、柱的轴线间距。图形外部标注高度方向的三道尺寸，即总高尺寸、定位尺寸（层高）细部尺寸三种尺寸。以及墙段、洞口等高度尺寸。标高标注 室外地坪、楼地面、阳台、檐口、女儿墙、台阶、平台等处的标高,三、图纸内容,三、图纸内容,三、图纸内容,(1)建筑详图的形成和用途：,5、建筑详图,形成：建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。,用途：是建筑细部的施工图，是建筑平面图、立面图、剖面图等基本图纸的补充和深化，是建筑工程的细部施工、建筑构配件的制作及编制预决算的依据。,三、图纸内容,(3)建筑详图的内容：,图名(或详图符号)、比例；表达出构配件各部分的构造连接方法及相对位置关系；表达出各部位、各细部的详细尺寸；详细表达构配件或节点所用的各种材料及其规格；有关施工要求及制作方法说明等。,(2)建筑详图的种类：,建筑详图可分为节点构造详图和构配件详图两类。凡表达房屋某一局部构造做法和材料组成的详图称为节点构造详图(如檐口、窗台、勒脚、明沟等)。凡表明构配件本身构造的详图，称为构件详图或配件详图(如门、窗、楼梯、花格、雨水管等)。,三、图纸内容,(4)建筑详图的图示特点：,详图比例：较大（11、12、15、110、120、150）、尺寸齐全、文字说明详尽详图数量及线型：数量视需要而定，线型同被索引的图样详图索引符号、详图符号及引出线：索引符号 圆10，0.25b、水平直径0.25b 实线,标准图册编号,上为详图编号，下为详图所在图纸编号，细短线示详图在本页,索引符号,索引剖面详图,被剖切部位画剖切位置粗实线，引出线引出索引符号，引出细线一侧为投射方向,5,2,5,5,2,J103,引出线,2,3,4,4,J103,5,三、图纸内容,详图符号 14，b,水平直径线0.25b,被索引图纸在本页,上为详图编号，下为详图被索引的图纸编号,详图符号,5,5,3,引出线 水平横线、30、45、60、90，0.25b，也可经上述角度折为水平横线，字在上方或端部。索引详图的引出线对准索引符号圆的圆心。,共用引出线,三、图纸内容,多层构造或多层管道共用引出线应通过被引出各层。说明文字顺序与被说明的层次一致。,25厚12.5干硬性水泥砂浆结合层,20厚大理石面层配色水泥浆擦缝,水泥砂浆结合层,80厚C15混凝土垫层,素土夯实基土,(文字说明),多层构造引出线,三、图纸内容,(5)外墙剖面详图,三、图纸内容,(6)楼梯详图,楼梯平面图,三、图纸内容,楼梯剖面图,三、图纸内容,楼梯楼梯踏步、扶手、拦板详图,踏步详图,防滑详图,扶手详图,拦板详图,三、图纸内容,(6)门窗详图,建筑施工图的绘制,一、绘制建筑施工图的目的和要求 二、绘制建筑施工图的步骤及方法 三、绘图中的习惯画法及实例,一、绘制建筑施工图的目的和要求,学会绘制施工图，才能把房屋的内容及设计意图正确、清晰、明了地表达出来。同时，进一步认识房屋的构造，提高识读建筑施工图的能力。绘制施工图时，要认真细致，做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清晰、符合制图规定。,一、绘制建筑施工图的目的和要求,(1)绘图工具、图纸的准备(2)熟悉房屋的概况、确定图样比例和数量(3)合理布置图面(4)打底稿(5)检查加深(6)注写尺寸、图名、比例和各种符号(7)填写标题栏(8)清洁图面，擦去不必要的作图线和脏痕,二、绘制建筑施工图的步骤及方法,平面图的画法,1、根据开间和进深尺寸，画出定位轴线图（a）。,二、绘制建筑施工图的步骤及方法,2、根据墙厚尺寸，画出内外墙身的基本轮廓线图（b）。,二、绘制建筑施工图的步骤及方法,3、根据门窗洞口及窗间墙等细部构造尺寸，画出门窗洞口、楼梯、台阶、烟道等（c）。,二、绘制建筑施工图的步骤及方法,4、检查无误后，擦去多余的作图线，描深。标注轴线、尺寸、门窗编号，注写图名、比例及文字说明等（d）（局部）。,二、绘制建筑施工图的步骤及方法,立面图的画法,1、画出室外地坪线、外墙轮廓线和屋顶线。2、定出门窗洞口，画出檐口、门窗、阳台、雨篷等建筑细部图（b）3、检查无误后，擦去多余作图线，按图线层次描深，并标注轴线，注写标高、图名、比例及文字说明图（c）。,二、绘制建筑施工图的步骤及方法,立面图的画法,二、绘制建筑施工图的步骤及方法,剖面图的画法,1、根据进深尺寸，画出墙身的定位轴线；根据标高尺寸定出室内外地坪线、各楼面、屋面及女儿墙的高度位置图（a）。,二、绘制建筑施工图的步骤及方法,2、画出墙身、楼面、屋面轮廓图（b）。,二、绘制建筑施工图的步骤及方法,3、定门窗和楼梯位置，画出梯段、台阶、阳台、雨篷、烟道等图1（c）。,二、绘制建筑施工图的步骤及方法,4、检查无误后，擦去多余作图线，按图线层次描深。画材料图例，注写标高、尺寸、图名、比例及文字说明图（d）。,三、绘图中的习惯画法及实例,相同方向、相同线型尽可能一次画完，以免三角板、丁字尺来回移动 相等的尺寸尽可能一次量出 同一方向的尺寸一次量出 铅笔加深或描图上墨顺序：先画上部，后画下部；先画左边，后画右边；先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。,500,平面图1:50,120,双扇单面弹簧门,它们分别表示什么门?,单扇外开平开门,在加深图线之前,一定要整理和清洁图面!,
