建筑施工图识读与钢筋翻样.ppt

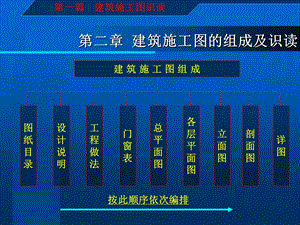

,按此顺序依次编排,第一节 图纸目录,建筑施工图的目录应一个子项编一份，在同一份目录内不 得编入其他单项的图纸，以便于归档、查阅和修改。,图纸目录是施工图的明细和索引，它应排列在施工图纸的最前面，且不应编入图纸的序号内。如果图纸目录和设计说明等排在同一张纸内，以后增加或修改图纸时，续编目录就不够方便。,一、设计号,图纸目录中的部分名词说明设计号,设计单位内部对工程所做的编号，常由位数字组成。前两位表示年份，后两位表示工程的业务顺序。如0615表示该工程是2006年签订设计合同,业务顺序为15。,第一节 图纸目录,二、图别,图别是指某专业在 方案设计或施工图设计阶段的图纸。如建施是指本图是建筑专业的施工图。,图纸目录中的部分名词说明图别,第一节 图纸目录,三、序号,序号表示本子项图纸实际张数和顺序的流水号。序号应从“1”开始，不得从“0”开始；不得空缺或重号。,图纸目录中的部分名词说明序号,第一节 图纸目录,四、图号(专业类别及图纸编号),图号是指各张图纸的顺序编号，它可以重号。但重号时须加注脚码，重号主要用于相同图名的图纸，如门窗表有多张时，可编为“2a”、“2b”图号一般不应空缺，以免混乱。,图纸目录中的部分名词说明图号,第一节 图纸目录,五、图纸规格,图纸规格是指图纸尺寸大小的规格，常有1、2、3、4等，其尺寸分别为841594、594420、420297、297210。图纸规格应尽量统一，以便于现场施工使用。,实例：详见附图中某学院的办公楼的建筑施工图目,图纸目录中的部分名词说明图纸规格,第一节 图纸目录,第二节 设计说明（工程做法）,设计说明主要介绍设计依据、工程概况、建筑节能设计、无障碍设计设计范围及分工、施工及制作时应注意的事项等，大工程应自成一张纸，这样就能表达清楚，且便于识读、查找。,一、设计说明,第二节 设计说明（工程做法）,工程做法是交代建筑物各部位的材料及其构造做法，通常采用三种表达方式：,二、工程做法,用 文 字 逐 层 说 明,引 用 标 准 图 集 的 做 法 和 编 号,另 绘 构 造 节 点 详 图 并 加 注 索 引 号,第三节 门窗表,门窗表是一个子项工程中所有门窗的汇总和索引，目的在于方便土建施工和厂家制作。门窗表通常由类别、编号、洞口尺寸、樘数、引用标准图集及编号和备注组成。,1.类别,类别也可写作门窗类型或名称，如木门、铝合金窗等。,门窗表中的相关内容说明类别,第三节 门窗表,.门窗编号,门窗编号通常按材质、功能或特征来分类编排，这样便于分别加工和调整樘数。门窗编号通常取其拼音的声母。如MM表示木门,MC表示木窗,MQ表示幕墙。,门窗表中的相关内容说明门窗编号,第三节 门窗表,3.常用的门窗类别及代号,门,木门：MM 钢门：GM 塑钢门：SGM 铝合金门：LM 卷帘门：JM 防盗门：FDM 防火门：FM甲（乙、丙）防火卷帘门：FJM 人防门：RFM（防护密闭门）密闭门：RMM 防爆活门：RHM,第三节 门窗表,3.常用的门窗类别及代号,窗,木窗：MC 钢窗：GC 铝合金窗：LC 木百叶窗：MBC 钢百叶窗：GBC 铝合金百叶窗：LBC 塑钢窗：SGC 防火窗：FC甲（乙、丙）全玻无框窗：QBC,第三节 门窗表,幕墙,幕墙用 MQ 表示,3.常用的门窗类别及代号,第三节 门窗表,门窗结构尺寸，应与平、立、剖面及详图中相应尺寸一致。未标注单位者均以毫米（）为单位。,4.洞口尺寸,第三节 门窗表,樘数为各类门窗的数量统计。除总数外宜增加分层樘数，以便于统计，校核、修改。,5.樘数,第三节 门窗表,门窗的立面划分与做法在图集中的索引号：完全相同时，标注“详见”；有变化时，标注“参见”并在备注栏中注明变化之处。如在图集中没有其立面划分及做法，应另绘详图并加注索引号。,6.图集编号（详图索引）,第三节 门窗表,（）参见（照）所选用标准图集门窗时，写明变化的内容。（）进一步说明门窗特征。如同是木门，应写明是平开、单开或双向弹簧门等。（）对材料或配件的要求。如同是乙级防火门但要求为木质，同为铝合金门但加纱门等。（）在图纸上未表达的内容，如设有门槛，高窗顶至梁底等。,7.备注,第三节 门窗表,第四节 施工图中的总平面图,一、概述,总平面图是针对用地范围的总体设计。用地较大的群体建筑的总平面图，因其内容繁多应单独出图，一般的总平面图可和建筑施工图一起出，甚至有的把总平面图作为建筑施工图的一部分。实例：附图中的总平面图。,第四节 施工图中的总平面图,一、概述,一方面是对现状的表达。现状不仅包含用地范围内的地形、地物，而且应包含相邻用地的地形、地物。在总平面图上用文字注明有关技术指标。,一方面是表达新建建筑（设施）的定位以及道路、绿化等。,总平面图中的任何设计内容，都有两个层面的特征：一是平面位置，一是竖向位置。平面位置由坐标或引注尺寸来确定，竖向位置由标高或等高线来确定。总平面图的布置，主要包括场地出入口、建筑物、道路、停车场、绿化、排水等内容。,第四节 施工图中的总平面图,一、概述,第四节 施工图中的总平面图,二、总平面图识读要点,图纸目录,应先列新绘制的图纸，后列选用的标准图和重复利用图。,第四节 施工图中的总平面图,二、总平面图识读要点,设计说明,一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表。,第四节 施工图中的总平面图,二、总平面图识读要点,总平面图,保留的地形和地物。测量坐标网、坐标值。场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。,第四节 施工图中的总平面图,二、总平面图识读要点,总平面图,场地四邻原有及规划道路的位置（主要坐标值或定位尺寸），以及主要建筑物和构筑物的位置、名称、层数。建筑物、构筑物（人防工程、地下车库、油库、储水池等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标或相互关系尺寸）。,第四节 施工图中的总平面图,二、总平面图识读要点,总平面图,广场、停车场、运动场地、道路、无障碍设施、排水沟、挡土墙、护坡的定位（坐标或相互关系）尺寸。指北针或风玫瑰图。,第四节 施工图中的总平面图,二、总平面图识读要点,总平面图,建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”。注明施工图设计的依据、尺寸单位、比例、坐标及高程系统（如为场地建筑坐标网时，应注明与测量坐标网的相互关系）、补充图例等。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,场地测量坐标网、坐标值。场地四邻的道路、水面、地面的关键性标高。建筑物、构筑物名称或编号、室内外地面设计标高。广场、停车场、运动场地的设计标高。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,场地测量坐标网、坐标值。场地四邻的道路、水面、地面的关键性标高。建筑物、构筑物名称或编号、室内外地面设计标高。广场、停车场、运动场地的设计标高。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,道路、排水沟的起点、变坡点、转折点和终点的设计标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要时标明道路平曲线及竖曲线要素。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。用坡向箭头表明地面坡向，但对场地平整要求严格或地形起伏较大时，可用设计等高线表示。,第四节 施工图中的总平面图,二、总平面图识读要点,竖向布置图,指北针或风玫瑰图。注明尺寸单位、比例、补充图例等。,第四节 施工图中的总平面图,二、总平面图识读要点,土 方 图,管道综合图,第四节 施工图中的总平面图,二、总平面图识读要点,绿化及建筑小品布置图,绘出总平面布置。绿地（含水面）、人行步道及硬质铺地的定位。建筑小品的位置（坐标或定位尺寸）、设计标高、详图索引。指北针。注明尺寸单位、比例、图例、施工要求等。,第四节 施工图中的总平面图,二、总平面图识读要点,详 图,道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面等详图。,第五节 施工图中的平面图,一、平面图的形成和作用,建筑平面图实际是把房屋用一个假想的水平面，沿门、窗、洞口部位（指窗台以上，过梁以下的空间）水平切开，把切口下面的物体投影到所切的水平面上，这时从上往下看到的图形就是房屋的平面图。图内应包括剖切面和投影方向，可见的建筑构造以及必要的尺寸标高等。如需要表示高窗、洞口、透气孔、槽、地沟等不可见的部分，则应以虚线绘制。,二、平面图图纸内容的分类,平面图的特点,内容繁多,第五节 施工图中的平面图,平面图的分类,从整体与局部及上下层关系方面来看，平面图可分为总平面图、轴线关系及分段示意图、各层平面图、局部放大平面图、吊顶平面图等。,第五节 施工图中的平面图,二、平面图图纸内容的分类,平面图的分类,按同一张平面图上所绘制内容的属性来看，可分为图形及符号、文字、尺寸标注三大部分。,第五节 施工图中的平面图,二、平面图图纸内容的分类,三、平面图图纸的编排,就平面图本身而言，其内部编排应遵循从整体到局部、从上到下的原则，常从前至后按如下的次序编排：,总平面图,轴线关系及分段示意图,防火分区示意图,各层平面图,屋顶平面图,地沟平面图,局部放大平面图,吊顶平面图,第五节 施工图中的平面图,四、地下室平面图,地下室是指其主要部分都在地面以下的房间。地下室根据其在地面以下部分的多少，可以分为全地下室和半地下室两种。全地下室是指房间地面低于室外地面的高度超过该房间净高的一半者，半地下室是指房间地平面低于室外地平面的高度超过该房间净高13但不超过12者。有的建筑，在地平面以下的部分不止一层，这时，通常把最上面的称作地下一层，其次的称作地下二层，其余的依此类推。,第五节 施工图中的平面图,地下室的特点,在使用功能上，地下室常用作人防工程、设备机房和汽车库等用房。在防潮、防水方面，地下室的外墙不仅要抵抗周围土壤的压力，同时还和底板一起经受着地潮和地下水的侵蚀。,第五节 施工图中的平面图,四、地下室平面图,地下室的特点,在防火方面，地下室一旦发生火灾，人员、车辆、货物的疏散比较困难，火灾危险性较大，所以地下室对防火、安全疏散方面的要求也比较高。,第五节 施工图中的平面图,四、地下室平面图,地下室的特点,在设备、技术处理方面，为了保证地下室的功能被合理、安全地使用。要采用必需的设备和技术处理。如设置通风竖道、排烟井道、设置地沟，为人防要求采取保证净度、恒温、防爆、防火的措施等。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图的内容,各种柱：框架柱、壁柱、构造柱等，包括其断面尺寸和位置。各种墙：承重墙、非承重墙、剪力墙等，包括其厚度和位置。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图的内容,内外门窗，包括其位置和编号、门的开启方向。变形缝，包括其位置和尺寸。卫生器具、水池、台、厨、柜、隔断等位置。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图的内容,电梯、楼梯等，包括楼梯上下方向示意和主要尺寸。地沟、地坑、墙上预留洞、机座、重要设备位等。坡道、台阶、通气竖道、管道竖井等。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图识图要点,了解使用功能通过房间名称了解该地下室由哪些房间组成，各个房间的用途及其使用要求等，通过这些的了解，才会明白其设计意图。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图识图要点,找出外部出口即查看平面图上有几部楼梯、电梯、坡道及其位置，这些都是地下室对外交通联系用的。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图识图要点,了解主要结构体系要通过图纸了解地下室的主要承重构件，了解柱网的情况、剪力墙的情况、外墙的情况等。,第五节 施工图中的平面图,四、地下室平面图,地下室平面图识图要点,了解主要配件对地下室平面的整体有了一个基本的了解后，可依次或有选择地查阅建筑构配件部分内容。如：设备机房；防潮、防水部分；地沟部分。,第五节 施工图中的平面图,四、地下室平面图,底层平面图要表现出室内、室外的内容,室内情况：布置出入口，组织人流、货流；布置不同功能的房间，如门厅、大厅的设计与表达；高层建筑中，把建筑主体从底层向外扩大形成裙房。室外情况：表达室外向室内过渡的部分，如门廊、踏步、坡道、花坛等。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读方法、认知过程及内容,识读方法和认知过程 在查阅建筑施工图时，首先要建立起“整体性”的概念。先看主要部分、基本组成、主要流线、主要房间、外部主要体型等，然后看次要部分、细部尺寸、细部构件，再由次要部分回到主要部分，反反复复，把其所表示的组成一个有主次的整体，即整体性。其次识图的目的是为了通过对最后的建筑施工图的阅读，把其还原成建筑“实体”。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读方法、认知过程及内容,识读主要内容 平面组成方面：组成建筑的各个房间名称，它们相互的联系和布局方式。流线方面：底层平面中对外出入口、楼梯、电梯、数量、位置和大小。室内外联系方面：台阶、坡道等过渡部分。结构方面：主要结构形式、柱网的布置形式及大小等。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读方法、认知过程及内容,识读主要内容设备方面：有无重要设备，其位置与要求。定位方面：轴线的标志及其与柱、墙的联系。尺寸方面：轴线间的尺寸，各构件的尺寸。其他方面：如明沟、散水等。,第五节 施工图中的平面图,五、底层（首层）平面图,施工图识读方法总结,带着整体性的概念去看图，在脑海里将图还原成建筑实体，同时留意图纸中如平面组成、流线等方面所作的表达。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读要点,底层平面的相对标高为0.000，其相应的绝对标高值常在设计说明中注明。室外地面有变化时，应在典型处分别注出设计标高（如：踏步起步处、坡道起始处等）。与室内出入口相邻的室外平台，一般均比室内标高低20，以防雨水进入。人流频繁处常不做高差，但室外平台需向外找坡。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读要点,底层平面图上应画指北针，一般位于图纸角部。底层平面图上应画剖切符号。剖切符号常选在层高、层数、空间变化较多，最具有代表性的部位，复杂者还常画多个剖视方向的全部或局部剖面。,第五节 施工图中的平面图,五、底层（首层）平面图,底层平面图的识读要点,有些类型的建筑物，底层需做无障碍设计，如坡道等。底层平面图中常表示散水、简单的地沟等，如果地沟较复杂，常单独画图表示。底层平面图中的虚线，常表示二层或地下等看不见的投影位置，如雨篷、中庭等。,第五节 施工图中的平面图,五、底层（首层）平面图,楼层平面图是指二层及二层以上的各楼层的平面图。通常情况下，每层都应出平面图，注明图名及比例。楼层平面图常采用较简化的形式表达。,第五节 施工图中的平面图,六、楼层平面图,（）完全相同的多个楼层平面（也称标准层），可以共用一个平面图形，但需注明各楼层的标高，且图名应写明层次范围（如五八层平面图）。（）当仅仅是墙、门、窗等有局部少量变动时，可以在共用平面图中用虚线表示，注明什么楼层即可。,第五节 施工图中的平面图,六、楼层平面图,（）当仅仅是某层房间名称有变化时，只需在共用平面的房间名称下，另加注说明即可。（）当某层的局部变动较大，但其他部位仍相同时，可将变动部分画在平面之外，写明楼层并注写“其他部分仍同某层”即可。,第五节 施工图中的平面图,六、楼层平面图,（）各楼层中相同的详图索引，可以只在首次出现的楼层上标注，其后的各层可省略，只标注变化和新出现者。,第五节 施工图中的平面图,六、楼层平面图,屋面是建筑最上层覆盖的外围护结构，主要用以抵御自然界的风霜雨雪、太阳辐射、气温变化和其他外界的不利因素，以使屋面覆盖下的空间有良好的使用环境。屋面一般可分为坡屋面和平屋面。,第五节 施工图中的平面图,七、屋面平面图,屋面平面图的识读要点,（）屋面平面图常按复杂程度不同，根据不同标高分别绘制，也可以把它们放在一起绘制。（）屋面平面图中，当一部分为室内，另一部分为屋面时，应注意室内外交接处（特别是门口处）的高差与防水处理。,第五节 施工图中的平面图,七、屋面平面图,屋面平面图的识读要点,（）在屋面图中常只标注形状变化处的轴线及编号，以及其间的尺寸。如果形状较简单，常只标注其纵横向的首尾轴线、编号及其尺寸。（）每一个独立屋面的落水管管径和数量应根据当地的气候条件、暴雨强度、屋面汇水面积等确定。高处屋面的雨水常排到低处屋面，汇总后再排除。,第五节 施工图中的平面图,七、屋面平面图,屋面平面图的识读要点,（）如有屋顶花园，常表示其固定设施的定位，如灯具、桌椅、水池、山石、花坛、草坪、铺砌等，并索引相关详图表示其具体做法和构造。（）檐沟、天沟应表示其位置、宽度、坡度及坡向等。,第五节 施工图中的平面图,七、屋面平面图,屋面平面图的识读要点,（）屋顶上如果放置一些露天设备，如消防水箱等，常用虚线表示其外轮廓，并常用细实线绘制其设备基础。,第五节 施工图中的平面图,七、屋面平面图,屋面平面图的识读要点,常见的局部放大平面图有厕所、卫生间、复杂的楼梯、车库的坡道、人防口部、高层建筑的核心筒、教室、实验室等，有时某些局部吊顶也绘制局部放大平面图。局部放大平面图是由楼层平面索引、派生出来的，放大平面图主要还是表达建筑构、配件或设施的位置，而不是以表达构造、做法为主，所以，一些与构造、做法有关的更详细的内容可不表示。,第五节 施工图中的平面图,八、局部放大平面图,立面图的识读要点,（）由于比例为1100或更小，立面图上的门、窗、幕墙、栏杆等一般用单线条表示其立面分格，在详图中才用双线条表示其框料宽度。（）立面图中不得加绘阴影和配景，如树木、车辆、人物等。,第六节 施工图中的立面图,立面图的识读要点,（）在室外地面、主要出口和高低变化的檐口部位应标注标高，以方便看图。（）立面图的名称，可按平面的各个方向定，如东立面图、南立面图等；也可以根据立面两端的定位轴线轴号编注，如轴立面图、FA轴立面图等。,第六节 施工图中的立面图,立面图的识读要点,（）立面图常作如下简化：前后或左右完全相同的立面，可以只画一个，另一个作注明即可；立面图上相同的门窗、阳台、外装饰构件、构造做法等，可在局部重点表示，其他部分只画轮廓线；完全对称的立面，可只画一半，在对称处加绘对称符号即可。但由于这样表达外形不完整，一般较少采用。,第六节 施工图中的立面图,立面图的识读要点,（）立面图的比例，可不必与平面图相同，常可采用1150或1200，以减少图幅，方便看图。,第六节 施工图中的立面图,剖面图的识读要点,（）一般情况下标高是指完成面的标高，否则应加注说明，如楼板为面层标高，屋面为结构板面标高。有些时候，考虑到建筑与结构专业的配合简单和方便，标高等尺寸均是指毛面尺寸，与结构尺寸相同，即不含装修的厚度。但在结构详图中，应把装修厚度情况表示清楚。,第七节 施工图中的剖面图,一、剖面图的识读要点,剖面图的识读要点,（）对于通过转折剖形成的剖面图，在剖面图上常画出转折剖线，这样看图时更清楚。（）标注尺寸常简化表示，如当两道相对外墙的洞口尺寸、层间尺寸、建筑总高度尺寸相同时，仅标注一侧即可；当两者局部有不同时，只标注变化处的不同尺寸即可。,第七节 施工图中的剖面图,一、剖面图的识读要点,剖面图的识读要点,（）在剖面图中，常表示室内外高差、门窗过梁、屋顶构造等内容，在识读时应对照其他图纸平面图、立面图等，从总体上把握其构造做法。,第七节 施工图中的剖面图,一、剖面图的识读要点,剖面图的识读要点,（）因剖面图常选择在内外空间较复杂、最具代表性的部位，所以墙身大样或局部节点大样常多从剖面图中引出，进行放大绘制，表达最为清楚。,第七节 施工图中的剖面图,一、剖面图的识读要点,剖面图的识读要点,（）对高层建筑，在剖面图上有时并非每层都标注标高和层数，而是隔数层标注，或在变化层标注。省略标注的楼层，其层高等尺寸是相同的。,第七节 施工图中的剖面图,一、剖面图的识读要点,剖面图的形成,假想通过一个平行于投影面剖切面把房屋沿剖切线垂直切平，移走观察者与剖切面之间的房屋部分，再对剩余部分的房屋作正投影，这就形成了剖面图。,第七节 施工图中的剖面图,二、剖面图概述,图形内容的表达,线条分级、分类：在剖面图中需将剖到和未剖到的部分区别开来，这常通过图中线条的粗细等级来表示。用粗线表示剖到的实体断面，如板、梁、墙等；用细线表示未剖到的在剖视方向可见的建筑构件，如门、栏杆等投影。,第七节 施工图中的剖面图,一、剖面图概述,图形内容的表达,采用标准图例：标准图例是指用特定的图形来表示相应的内容，剖面图中主要有材料和配件图例两种。,第七节 施工图中的剖面图,二、剖面图概述,图形内容的表达,适当概括：在剖面图中一般不表达如粉刷线、踢脚线等内容；在剖面图中对屋顶情况要概括表示，要表示出坡度的形成；剖面图中对轻钢雨篷、钢网架等构配件常用细实线表示其外轮廓和主要分格即可，其详细情况可索引详图来表示。,第七节 施工图中的剖面图,二、剖面图概述,图纸编排,剖面图排在平面图、立面图之后，详图之前，比例一般采用1100。,第七节 施工图中的剖面图,二、剖面图概述,剖面图,（）剖视位置应选在层高不同、层数不同、内外部空间比较复杂，具有代表性的部位；建筑空间局部不同以及平面、立面均表达不清的部位，可绘制局部剖面。（）墙、柱、轴线和轴线编号。,第七节 施工图中的剖面图,二、剖面图概述,剖面图,（）剖切到或可见的主要结构和建筑构造部件，如室外地面、底层地（楼）面、地坑、地沟、各层楼板、夹层、平台、吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡道、散水、阳台、雨篷、洞口及其他装修等可见内容。,第七节 施工图中的剖面图,一、剖面图概述,剖面图,（）尺寸标准平面尺寸标准：通常只需要标出首尾轴线及其编号，以及相应轴线间尺寸。当建筑平面有较大转折时，转折处的轴线编号在立面图上也应标出。竖向尺寸：门、窗、洞口高度、室内外高差、女儿墙高度、层间高度、总高度（三道尺寸）。内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等。,第七节 施工图中的剖面图,二、剖面图概述,剖面图,（）标高主要结构和建筑构造部件的标高，如地面、楼面（含地下室）、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出屋面的建筑物、构造物及其他屋面特殊构件等的标高，室外地面标高。,第七节 施工图中的剖面图,二、剖面图概述,剖面图,（）节点构造详图索引，装修材料说明及其他备注说明。（）图纸名称、比例。,第七节 施工图中的剖面图,二、剖面图概述,墙身大样图的识读要点,在查看墙身大样图时，首先要清楚它与建筑整体中的部位，并根据图纸将它还原，在脑海中想象其建成后的效果，这些是墙身大样图存在的依据和目的。除此之外，要更进一步了解墙身内部的情况，包括其用料、构造和尺寸等，这些是墙身大样图为实现其目的而采用的解决手段，常常不乏新技术、新材料、较强的趣味和技巧性。,第八节 施工图中的大样图,墙身大样图的识读要点,（）每套施工图中一般都有一两个极具代表性的典型墙身大样图，它是典型部位从上至下连续的，通常表示了竖向各主要的部位和构配件，以及大量的构造方法，对此要先行阅读，常可以了解立面上很多细部构成问题，并有利于识读个别的、片断式的墙身大样图和节点图。,第八节 施工图中的大样图,墙身大样图的识读要点,（）在识读墙身大样图时，常过分关注定量尺寸而忽略定位尺寸，这对正确把握和理解细部非常不利。一个构、配件或装饰细部处于不同位置，在建筑建成后其效果也相差很大，如窗居墙中、与墙内平、与墙外平这三种情况，在建筑建成后无论其外观还是内部使用情况都是迥然不同的。因此，除定量尺寸外，在识读时同样关注定位尺寸。,第八节 施工图中的大样图,墙身大样图的识读要点,（）构造是墙身大样图中一项重要的内容，在识读时不仅要知道构造的做法，而且要知道这种构造所解决的问题。如在识读屋面构造时，不仅要知道其每层做法，而且要知道它们都是为了解决一些问题，如防水、保温、隔热、隔汽、透气等。,第八节 施工图中的大样图,楼梯大样图的识读要点,（）根据踏高和踏宽，计算初起梯段坡度，并看该楼梯是否方便使用。一般情况下，梯段坡度的合适范围为2545，并应能满足b2h600620mm（b表示踏宽，h表示踏高，600620mm表示人的步距）。,第八节 施工图中的大样图,楼梯大样图的识读要点,（）查看或计算平台处净高度、梯段处净高度、栏杆高度。一般情况下，它们应分别不小于2.0、2.2、0.9。如果楼梯水平段长超过0.5，则栏杆高度应不小于1.0。,第八节 施工图中的大样图,楼梯大样图的识读要点,（）梯井的宽度是否方便施工和满足要求。如梯井宽度小于80时，不易粉刷；而公建的梯井宽度要求不小于150。在住宅等建筑中，梯井宽度超过200时，则需采取防护措施。,第八节 施工图中的大样图,楼梯大样图的识读要点,（）注意特殊情况下梯段净宽的计算。如当框架凸出墙面时，梯段净宽不能算到墙边，只能算到梁边。,第八节 施工图中的大样图,
