建筑施工技术—防水工程施工.ppt

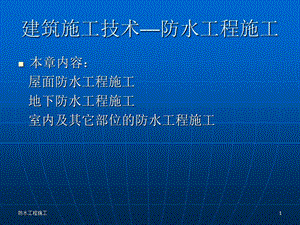

防水工程施工,1,建筑施工技术防水工程施工,本章内容：屋面防水工程施工 地下防水工程施工 室内及其它部位的防水工程施工,防水工程施工,2,本章要求：掌握屋面防水工程施工方法 掌握地下防水工程施工方法 熟悉室内及其他部位的防水工程施工方法,防水工程施工,3,本章导航：第一讲：屋面防水工程施工1 第二讲：屋面防水工程施工2、地下防水工程 施工1 第三讲：地下防水工程施工2、室内其他部位 防水工程施工,防水工程施工,4,第一讲,课题：屋面防水工程1教学目标：掌握卷材防水屋面施工方法 掌握涂膜防水屋面施工方法重点：卷材防水、涂膜防水,防水工程施工,5,建筑防水是建筑正常使用的基本保障。防水工程质量的优劣，不仅关系到建筑物的使用寿命，而且直接影响到人们生产、生活环境和卫生条件。因此，建筑防水工程质量除了考虑设计的合理性、防水材料的正确选择外，还更要注意其施工工艺及施工质量。屋面工程防水按其部位可分为屋面防水、地下防水、卫生间防水等。按其构造做法又可分为结构构件的刚性自防水和用各种防水卷材、防水涂料作为防水层的柔性防水。一、屋面防水工程视频屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按不同等级进行设防。屋面防水等级有四级。具体详见教材P308表7-1。防水屋面的常用种类有卷材防水屋面、涂膜防水屋面和刚性防水屋面等。屋面施工前，施工单位应通过图纸会审，掌握施工图中的细部构造及有关技术要求，并编制相应的施工方案或技术措施,防水工程施工,6,屋面工程施工，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完善的检查记录。每道工序完工后，应经监理单位检查验收合格后，方可进行下道工序施工。（一）卷材防水屋面卷材防水屋面属于柔性防水。特点：屋面具有重量轻、防水性能好的优点，其防水层的柔韧性好，能适应一定程度的结构振动和胀缩变形。目前使用比较多的卷材有沥青防水卷材、高聚物改性沥青卷材防水、合成高分子卷材防水三大系列。适用于屋面防水等级为-的工业与民用建筑。1、卷材防水屋面的构造屋面构造形式如图图片，具体施工有那些层次，应根据设计要求而定。2、卷材防水屋面施工（1）对结构层的要求,防水工程施工,7,对于预制混凝土结构屋面板应有较好的刚度对于现浇混凝土结构屋面板宜连续浇捣，不留施工缝，应振捣密实，表面平整。屋面结构层要求表面清理干净，屋面的排水坡度应符合设计要求。如结构层凹凸过大，应增设找平层，以便于隔汽层施工。（2）隔汽层施工隔汽层的主要作用：防止室内的水汽渗入保温层使保温材料受潮，导致材料的保温性能降低。材料要求：应满足防水性能、具有隔绝水蒸气渗透的性能；一般可采用气密性好的单层卷材或防水涂膜作隔气层。施工方法：采用卷材时，可以采用空铺法、点粘法和条粘法；采用沥青基防水涂料作隔汽层时，其耐热度应比室内或室外可能出现的最高温度高出20-25，以防涂膜受热流淌，失去防水隔汽性能。,防水工程施工,8,采用卷材或涂膜作隔汽层时，在屋面与墙面连接的阴角部位，隔汽层应沿墙面向上连续铺设，高出保温层上表面不得小于150mm，以防水蒸气在保温层四周由于温差结露而导致水珠回落在屋面周边的保温层上。（3）保温层施工作用：为阻止冬季室内温度下降过快。保温层种类：松散保温材料、块状保温材料、整体现浇保温材料。雨季施工的保温层应采取遮盖措施，防止雨淋。施工方法：1）松散保温材料保温层施工松散保温材料主要有炉渣、膨胀蛭石、膨胀珍珠岩、矿物棉等保温层。铺设时，基层应平整、干燥、洁净。应分层铺设、并适当压实，每层虚铺厚度不宜大于150mm，压实程度与厚度经试验确定。,防水工程施工,9,压实后不得直接在保温层上行车或堆放重物，施工人员宜穿软底鞋。保温层施工完后，应及时进行下一道工序，尽快完成上部防水层的施工。2）板状保温材料保温层施工主要有：泡沫混凝土板、矿物棉板、蛭石板、有机纤维板、木丝板等板状材料铺设而成的保温层。施工方法：除应按照松散保温材料的基层要求外，方法有干铺和粘结施工两种。干铺时，应紧靠在需要保温的基层表面上，并应铺平垫稳。分层铺设的板块上下层接缝应相互错开，板间缝隙应相互错开。用玛蹄脂及其他胶结材料粘贴时，板状保温材料相互之间及基层之间应满涂胶结材料，以便互相粘牢。玛蹄脂的加热不应高于240，使用温度不宜低于190；用水泥砂浆粘结板状保温材料时，板间缝隙应用保温灰浆填实并勾缝。保温灰浆的配合比一般为1：1：10（水泥：石灰膏：同类保温材料碎粒）,防水工程施工,10,3）整体现浇保温材料保温层施工主要为：轻骨料（炉渣、矿渣、陶粒、膨胀蛭石、珍珠岩等）为集料，以石灰或水泥为胶凝材料现场浇筑而成的保温层。施工方法：基层要求与前面相同。水泥膨胀蛭石、水泥膨胀珍珠岩的拌合宜采用人工搅拌，应拌合均匀，随拌随铺；虚铺厚度应根据试验确定。铺后拍实抹平至设计厚度，压实抹平后应立即抹找平层。4）找平层施工找平层一般为结构层（保温层）与防水层的中间过渡层，可使卷材铺贴平整，粘贴牢固，并具有一定强度，以承受上面的荷载。找平层主要有水泥砂浆找平层、沥青砂浆找平层和细石混凝土找平层。一般采用水泥砂浆找平，使用时，宜掺微膨胀剂；沥青砂浆找平层用于冬季、雨季以及抢工期时，细石混凝土找平层用于松散保温层上，增强找平层的强度和刚度。,防水工程施工,11,找平层厚度和技术要求应符合下表：,防水工程施工,12,找平层宜留设分隔缝，缝宽宜为20mm，间距：采用水泥砂浆、细石混凝土时，不宜大于6m、采用沥青砂浆时，不宜大于4m。基层与突出屋面结构的连接处，以及基层的转角处，均应做成圆弧。找平层表面应压实平整，排水坡度应符合设计要求。夏季施工找平层时，宜避开阳光直射时段，并及时养护。5）结合层施工结合层是为了增加防水材料与基层的粘结，在防水层施工前，预先涂刷在基层上的涂料。常用的有：用于沥青卷材防水的冷底子油，用于高聚物改性沥青卷材的氯丁胶沥青乳胶、橡胶改性沥青溶液、沥青溶液（冷底子油）、用于合成高分子防水卷材屋面的聚胺脂煤焦油系的二甲苯溶液、氯丁胶溶液、氯丁胶沥青乳胶等。基层处理剂可采用喷涂或刷涂施工。喷刷应均匀一致，如喷、刷两遍时，第二遍必须在第一遍干燥后进行，待最后一遍干燥后，方可铺贴卷材。,防水工程施工,13,6）防水层施工A、材料沥青防水卷材施工一般为纸胎沥青卷材，此类传统防水卷材存在对温度敏感、抗拉强度和延伸率低、耐老化性能差等缺陷。高聚物改性沥青防水卷材图片有胎体材料（聚酯毡、玻纤毡、黄麻布、聚乙烯膜等）作增强材料，该卷材的强度和延伸率大大增强。合成高分子防水卷材以合成橡胶或合成树脂为主要原料，再加入一定量的填料、增塑剂、防老剂、润滑剂、软化剂、补强剂等辅助材而制成的新型防水卷材。其抗拉强度高、延伸率大、弹性强、高低温特性好、防水性能优异。例如，现在用得较多的SBC120聚乙稀丙纶复合卷材图片各种防水材料及制品均匀符合设计要求，并经过抽样合格后方可使用。,防水工程施工,14,B、施工工艺及施工顺序工艺如图所示：,基层表面清理、修补,喷、涂基层处理剂,节点附加增强处理,定位、弹线、试铺,铺贴卷材,收头处理、节点密封,清理、检查、修整,保护层施工,防水工程施工,15,卷材铺贴顺序：卷材铺贴应采取“先高后低、先远后近”的施工顺序。即高低跨屋面，先铺高跨后铺低跨；等高大面积屋面，先铺离上料地点较远的部位，后铺较近的部位，以避免已铺屋面因材料运输而被踩踏或破坏。屋面防水层施工时，应先做好节点、附近层和屋面排水比较集中部位的处理，然后由屋面最低标高处向上施工。铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，尽量减少搭接。大面积屋面施工时，应根据屋面特征及面积大小等因素合理划分流水段施工，施工段的界限宜在屋脊、天沟、变形缝等处。C、卷材铺设方向铺设应根据屋面坡度和屋面是否有振动来确定。当屋面坡度小于3时，卷材宜平行屋脊铺贴；坡度在3-5时，卷材可平行或垂直屋脊铺贴；坡度大于15或屋面承受震动时，沥青防水卷材应垂直于屋脊铺贴，高聚物改性沥青卷材和合成高分子卷材可平行或垂直于屋脊铺贴。,防水工程施工,16,D、搭接方法和宽度要求卷材的搭接方法和宽度要求，应根据屋面坡度、主导风向、卷材的材料决定。采用搭接法时，相邻两幅卷材短边搭接缝应错开并不小于500mm，上下两层卷材长边接缝应错开1/3或1/2幅宽。平行于屋脊的搭接缝应顺水流方向搭接，垂直于屋脊的搭接缝应顺主导风向搭接；垂直屋脊铺贴时，每幅卷材都应铺过屋脊不小于200mm。屋脊处不得留设短边搭接缝。叠层铺设的各种卷材，在天沟与屋面连接处采用叉接法搭接。搭接接缝应错开，接缝宜留在屋面或天沟侧面，不宜留在沟底。高聚物改性沥青卷材和合成高分子卷材的搭接缝，宜用与其材料性质相容的密封材料封严。各种卷材的搭接宽度应符合下表的要求。,防水工程施工,17,卷材搭接宽度（mm）,防水工程施工,18,E、铺贴方法沥青防水卷材施工铺贴方法：实铺法、空铺法、条粘法、点粘法。铺贴工序：浇油、粘贴、收边、滚压。浇油方法：浇油法、刷油法、刮油法、撒油法。一般用浇油法和刷油法高聚物改性沥青防水卷材施工方法：冷粘法、热熔法、自粘法在立面或大坡面铺贴时，应采用满粘法施工，并宜减少短边搭接。冷粘法施工：是利用毛刷将胶粘剂涂刷在基层或卷材上，然后直接铺贴卷材，使卷材与基层、卷材与卷材粘结的方法。施工时，胶粘剂应涂刷均匀、不露底、不堆积。,防水工程施工,19,热熔法施工是利用火焰加热熔化热熔型防水卷材底层底热熔胶进行粘贴的方法，施工时，在卷材表面热熔后应立即滚铺卷材，使之平展，并辊压粘结牢固。搭接缝处必须以溢出热熔的改性沥青胶为度，并应随即刮封接口。自粘法施工采用带有自粘胶的防水卷材，不用热施工，也不需要涂胶结材料，而进行粘结的方法。铺贴前，基层表面应均匀涂刷基层处理剂，待干燥后及时铺贴卷材。合成高分子卷材防水施工视频合成高分子卷材的主要品种有：三元乙丙橡胶防水卷材、氯化聚乙烯-橡胶共混防水卷材、氯化聚乙烯防水卷材、聚氯乙稀防水卷材、SBC120聚乙烯丙纶复合卷材。其施工方法一般有冷粘法、自粘法和热风焊接法三种。,防水工程施工,20,冷粘法、自粘法施工冷粘法、自粘法施工要求与高聚物改性沥青防水卷材基本相同，只是在冷粘法施工时搭接部位应采用与卷材配套的接缝专用胶粘剂，在搭接缝粘合面上涂刷均匀，并控制涂刷与粘合的间隔时间，排除空气，辊压粘结牢固。热风焊接法施工是利用热空气焊枪进行防水卷材搭接粘合的方法。焊接前卷材铺放应平整顺直，搭接尺寸正确；施工时焊接缝的结合面应清扫干净、无水滴、油污及附着物。先焊长边搭接缝，后焊短边搭接缝，焊接处不得有漏焊、缺焊、焊焦或焊接不牢的现象，也不得损害非焊接部位的卷材。F、屋面特殊部位的铺贴要求天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道的防水构造，必须符合设计要求。卷材收头的端部应裁齐，塞入预留凹槽之内。用金属压条钉压固定。凹槽距离屋面找平层不小于250mm，凹槽上部墙体应做防水处理。,防水工程施工,21,G、保护层施工作用：保护防水层，延长防水层的使用年限。作法有以下几种涂料保护层绿豆砂保护层细砂、云母或蛭石保护层混凝土预制板保护层水泥砂浆保护层细石混凝土保护层细石混凝土应按设计要求进行分格，设计无要求时，每格面积不大于36m2，分格缝宽度为20mm。一个分格缝内的混凝土应连续浇筑，不留施工缝。分格缝在施工完成后应嵌填密封材料。,防水工程施工,22,课堂小结：本次课主要讲解卷材防水屋面的施工，同学们对其中的施工方法以及各种卷材的铺贴方法应掌握。,防水工程施工,23,第二讲,课题：屋面防水工程2、地下防水工程1教学目标：熟悉屋面防水工程的其他施工方法 熟悉地下防水工程的刚性防水方法重点：屋面刚性、涂膜防水方法,防水工程施工,24,第三讲,课题：地下卷材防水工程、室内防水工程教学目标：掌握地下卷材防水工程施工、结构细部构造防水层施工 熟悉地下防水工程渗漏的防治方法 熟悉室内及其他部位的防水重点：地下卷材防水工程施工,防水工程施工,25,一、地下卷材防水工程施工图片1、2、3卷材防水层是用沥青胶结材料粘结卷材而成的一种防水层，属于柔性防水层。特点：具有良好的韧性和延伸性，能适应一定的结构振动和微小变形，对酸、碱、盐溶液具有良好的耐腐蚀性，是地下防水工程常用的施工方法，采用改性沥青防水卷材和合成高分子卷材，抗拉强度高，延伸率大，耐久性好，施工方便。其缺点是沥青卷材吸水率大，耐久性差，机械强度低，直接影响防水层质量，而且材料成本高，施工工序多，操作条件差，工期较长，发生渗漏后修补困难。1、铺贴方案一般将卷材防水层设置在建筑结构的外侧迎水面上称为外防水。外防水的卷材防水层铺贴方法，按其与地下防水结构施工的先后顺序分为外贴法和内贴法。,防水工程施工,26,（1）外贴法（2）内贴法2、施工要点：铺贴卷材的基层必须牢固、无松动现象；基层表面应平整干净；阴阳角处均应做成圆弧形或钝角。铺贴卷材前，应在基面上涂刷基层处理剂，当基面较潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。基层处理剂应与卷材和胶粘剂的材性相容，基层处理剂可采用涂刷法或喷涂法施工，喷涂法应均匀一致，不露底，待表面干燥后，再铺贴卷材。铺贴卷材时，每层的沥青胶，要求涂步均匀，其厚度一般为1.5-2.5mm。外贴法铺贴卷材应先铺平面，后铺立面，平、立面交接处应交叉搭接；内贴法宜先铺垂直面，后铺水平面。铺贴垂直面时应先铺转角，后铺大面。墙面铺贴时应待冷底子油干燥后自上而下进行。卷材接槎的搭接长度，高聚物改性沥青卷材为150mm，合成高分子卷材为100mm，当使用两层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3-1/2幅宽，并不得互相垂直铺贴。,防水工程施工,27,二、结构细部构造防水的施工主要包括结构的变形缝、后浇带、预埋件、穿墙管等部位，均为薄弱环节，应采取加强措施，精心施工。1、变形缝用于伸缩的变形缝宜不设或少设。用于沉降的变形缝宽度宜为20-30mm，用于伸缩的变形缝宽度宜小于此值，变形缝处混凝土的厚度不应小于300mm，变形缝的防水措施可根据工程开挖方法，防水等级按7-20和7-21表采用对止水材料的要求：适应变形能力强；防水性能好；耐久性高；与混凝土粘结牢固等。常见的变形缝止水材料：橡胶止水带、塑料止水带、氯丁橡胶止水带和金属止水带。最常用的是橡胶止水带。变形缝接缝处的处理：接缝处两侧应平整、清洁、无渗水，并涂刷与嵌缝材料相容的基层处理剂，嵌缝应先设置与嵌缝材料隔离的背衬材料，并嵌填密实。,防水工程施工,28,止水带的构造形式通常有埋入式、可卸式、粘结式等目前采用较多的是埋入式。2、后浇带的处理防水混凝土基础后浇缝留设的位置及宽度应符合设计要求。其断面形式可留成平直缝或阶梯缝，但结构钢筋不应断开图片1、2若必须断开时，则主筋的搭接长度应大于45倍主筋的直径。后浇带混凝土的施工，应在其两侧混凝土浇筑完毕并养护六个星期，待混凝土收缩变形基本稳定后再进行。但高层建筑的后浇带应在结构顶板浇筑混凝土14d后，再施工后浇带。浇筑方法与普通后浇带的处理方法一致。三、地下防水工程渗漏及防治方法渗漏易发生的部位主要在施工缝、蜂窝麻面、裂缝、变形缝及穿墙管道等处。形式有孔洞漏水、裂缝漏水、防水面渗水或是上述几种渗漏的综合。,防水工程施工,29,1、渗漏部位及原因（1）防水混凝土结构渗漏的部位及原因（2）卷材防水层渗漏的部位及原因（3）变形缝处渗漏原因2、堵漏技术（1）快硬性水泥胶浆堵漏法（2）化学灌浆堵漏法四、室内其他部位防水工程卫生间、厨房是建筑中不可忽视的防水工程部位，其特点是：面积小、穿墙管道多、设备多、阴阳转角复杂，房间长期处于潮湿状态等不利条件。现在工程上常采用涂膜防水方法和卷材防水方法来进行施工。涂膜防水施工简单，防水效果好，卷材防水主要使用的是合成高分子卷材，如SBC120，在厨卫间用得比较多。,防水工程施工,30,1、卫生间楼地面防水（1）聚氨酯防水施工（2）氯丁胶乳沥青防水涂料施工2、卫生间涂膜防水施工注意事项3、卫生间渗漏与堵漏技术（1）板面及墙面渗水原因：混凝土、砂浆施工的质量不良，存在微孔渗漏；板面、隔墙出现轻微裂缝，防水涂层施工质量不好或被损坏。堵漏措施：A、拆除卫生间渗漏部位的饰面材料，涂刷防水涂料B、如有开裂现象，则应对裂缝先进行增强防水处理，再刷防水涂料。增强方法一般有贴缝法、填缝法、填缝加贴缝法。C、当渗漏不严重，饰面拆除困难，也可直接在其表面涂刮透明或彩色聚氨酯防水涂料。,防水工程施工,31,（2）卫生洁具及穿楼板管道、排水管口等部位渗漏原因：细部处理方法欠妥，卫生洁具及管口周边填塞不严；管口连接件老化；由于振动及砂浆、混凝土收缩等原因，出现裂隙；卫生洁具及管口周边未用弹性材料处理，或施工时嵌缝材料及防水涂料粘结不牢；嵌缝材料及防水涂层被拉裂或拉离粘结面。堵漏措施：A、将漏水部位彻底清理，刮填弹性嵌缝材料B、在渗漏部位涂刷防水涂料，并粘贴纤维材料增强。C、更换老化管口连接件。,防水工程施工,32,课堂小结：本次课主要讲解地下防水工程和室内防水工程，同学们应对地下和室内防水工程施工进行掌握,防水工程施工,33,防水工程施工,34,防水工程施工,35,防水工程施工,36,防水工程施工,37,防水工程施工,38,防水工程施工,39,防水工程施工,40,
