建筑施工知识教学PPT.ppt

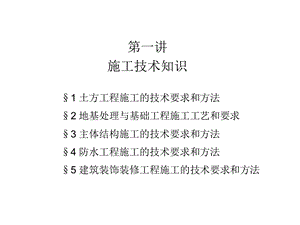

第一讲施工技术知识,1 土方工程施工的技术要求和方法2 地基处理与基础工程施工工艺和要求3 主体结构施工的技术要求和方法4 防水工程施工的技术要求和方法5 建筑装饰装修工程施工的技术要求和方法,第一讲 施工技术知识,A.常用的土方机械：推土机；铲运机；挖掘机；装载机,B.土方机械的选择依据：P81,C.土方机械的适用范围和施工方法：P8183,一、推土机二、铲运机三、挖掘机四、装载机,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,土方机械均属大型设备，台班费较高。应合理使用，充分发挥其效能。,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,常用的土方机械：推土机；铲运机；挖掘机；装载机,推土机,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,常用的土方机械：推土机；铲运机；挖掘机；装载机,铲运机,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,常用的土方机械：推土机；铲运机；挖掘机；装载机,挖掘机,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,常用的土方机械：推土机；铲运机；挖掘机；装载机,油锤,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.1 主要土方机械施工的适用范围和施工方法,常用的土方机械：推土机；铲运机；挖掘机；装载机,装载机,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,A.基坑开挖：无支护开挖；有支护开挖；,B.基坑土方开挖原则：“开槽支撑、先撑后挖、分层开挖、严禁超挖”,C.基坑边界设置排水沟，采取必要的降排水措施。,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,一、浅基坑的开挖：（P84）直立开挖、放坡开挖,m 坡度系数,基坑尺寸的确定：由坑底宽度、边坡坡度确定,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,一、浅基坑的开挖：（P84）直立开挖、放坡开挖,基坑尺寸的确定：由坑底宽度、边坡坡度确定,基坑开挖一般程序：测量放线分层开挖排降水修坡整平预留土层等,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,二、浅基坑的支护：（P85）,1、斜柱支撑坑内挡土板支顶斜撑2、拉锚支撑坑外用拉杆与锚桩拉设锚定,适用情况：（P85）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,二、浅基坑的支护：（P85）,3、型钢桩横挡板支撑,适用情况：（P85）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,三、深基坑的支护：P8586,（一）排桩或地下连续墙,1、排桩钢管桩、预制混凝土桩、钻孔灌注桩、挖孔灌注桩、加筋水泥土桩（SMW工法）,适用条件：（P86）,通常由围护墙、支撑（或锚杆）及防渗帷幕组成,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,三、深基坑的支护：P8586,（一）排桩或地下连续墙,2、地下连续墙,适用条件：（P86）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,三、深基坑的支护：P8586,（二）水泥土墙,适用条件：（P86）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,三、深基坑的支护：P8586,（三）土钉墙,适用条件：（P86）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.2 常见基坑开挖与支护方法,四、深基坑的土方开挖：P86,开挖前制定开挖方案，对支护结构、地下水位、周边环境的处理做好方案论证，以进行必要的监测与保护。土方开挖要与深基坑支护结构配合施工。,1、挖土方案2、开挖顺序、方法3、防止土体回弹变形过大4、控制土壁稳定（监测，处理）,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.3 人工降低地下水位的方案选择,一、明沟排水方法二、井点降水方法 适用条件：P87表 包括：轻型井点、喷射井点、管井井点三、截水与回灌技术,第一讲 施工技术知识,1 土方工程施工的技术要求和方法,1.4 岩土的工程分类及工程性质 P91,一、岩土的工程分类分类方法：按岩土开挖的难易程度，分为八类。目的：以便为选择施工方法、计算工程费用提供依据。,二、岩土的工程性质1、土的含水量2、土的密实度3、土的渗透性4、土的可松性,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.1 混凝土基础的施工工艺和要求 P93,一、基础主要形式独立基础、条形基础、筏形基础、箱形基础,二、施工分项工程钢筋工程、模板工程、混凝土工程、后浇施工缝（后浇带）处理,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.1 混凝土基础的施工工艺和要求 P93,三、大体积混凝土工程 P95 1、混凝土的连续浇筑施工过程：分层浇筑保证连续浇筑 振捣密实二次振捣 养护养护方法、养护时间,2、混凝土的裂缝控制（由温度和收缩引起）P96：1.8.,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,一、混凝土预制桩 P96主要工艺方法：沉桩方法,（一）锤击沉桩法,1、施工程序2、沉桩顺序3、沉桩控制（标高、贯入度）,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（二）静力压桩法,一、混凝土预制桩 P96主要工艺方法：沉桩方法,1、施工程序2、沉桩检查（入土深度、压力表数值）,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,二、混凝土灌注桩 P98主要工艺方法：成孔方法,（一）钻孔灌注桩 1、工艺流程 2、钻孔方法,回转钻成孔,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（一）钻孔灌注桩 1、工艺流程 2、钻孔方法,冲击钻成孔,二、混凝土灌注桩 P98主要工艺方法：成孔方法,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（一）钻孔灌注桩 1、工艺流程 2、钻孔方法,潜水钻成孔,二、混凝土灌注桩 P98主要工艺方法：成孔方法,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（一）钻孔灌注桩 1、工艺流程 2、钻孔方法,钻孔压浆灌注桩,水下成桩新工艺,二、混凝土灌注桩 P98主要工艺方法：成孔方法,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（二）沉管灌注桩 1、锤击沉管法 2、振动沉管法,锤击沉管灌注桩,二、混凝土灌注桩 P98主要工艺方法：成孔方法,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.2 混凝土桩基础的施工工艺和要求,（二）沉管灌注桩 1、锤击沉管法 2、振动沉管法,振动沉管灌注桩,二、混凝土灌注桩 P98主要工艺方法：成孔方法,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,2.3 常用的地基处理方法 P102,一、换填地基法,（一）灰土地基（二）砂和砂石地基（三）粉煤灰地基,二、夯实地基法,（一）重锤夯实地基（二）强夯地基,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,三、挤密桩地基法,（一）灰土桩地基（二）砂石桩地基（三）水泥粉煤灰碎石桩地基（CFG）（四）夯实水泥土复合地基,四、深层密实地基法,（一）振冲地基（二）水泥土搅拌桩地基,2.3 常用的地基处理方法 P102,第一讲 施工技术知识,2 地基处理与基础工程施工工艺和要求,五、旋喷注浆桩地基,六、注浆地基法,（一）水泥注浆地基（二）硅化注浆地基,旋喷注浆桩地基,2.3 常用的地基处理方法 P102,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性1、木模板2、组合钢模板3、钢框胶合板模板,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性,大模板,4、大模板,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性,5、散支散拆胶合板模板,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性,6、其他滑升模板爬升模板飞模。,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性,6、其他滑升模板爬升模板飞模。,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法 P108,一、模板工程,（一）概述（二）常见模板及其特性,6、其他滑升模板爬升模板飞模。,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,一、模板工程,（三）模板设计的主要原则 P1091、实用性2、安全性3、经济性,（四）模板工程安装要点 P109：1.7.（五）模板的拆除,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（一）普通钢筋1、热轧钢筋HPB235、HRB335、4002、冷加工钢筋,冷轧带肋钢筋冷轧扭钢筋,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（二）钢筋的性质（三）钢筋配料 下料长度计算（钢筋配料单）（四）钢筋代换 等强度代换、等面积代换,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（五）钢筋连接 焊接连接、机械连接、绑扎连接,闪光对焊,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（五）钢筋连接 焊接连接、机械连接、绑扎连接,电渣压力焊,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（五）钢筋连接 焊接连接、机械连接、绑扎连接,气压焊,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（五）钢筋连接 焊接连接、机械连接、绑扎连接,套筒挤压连接,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（五）钢筋连接 焊接连接、机械连接、绑扎连接,钢筋直螺纹套管连接包括：1、镦粗直螺纹2、滚轧直螺纹,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（六）钢筋加工 调直、除锈、下料切断、接长、弯曲成型,钢筋自动调直切断机,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（六）钢筋加工 调直、除锈、下料切断、接长、弯曲成型,钢筋剪切机,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,二、钢筋工程 P110,（六）钢筋加工 调直、除锈、下料切断、接长、弯曲成型,钢筋弯曲机,（七）钢筋安装P112：1.4.,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,三、混凝土工程 P112,（一）普通混凝土（二）普通混凝土配合比（三）混凝土的搅拌与运输（四）泵送混凝土,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,三、混凝土工程 P112,（一）普通混凝土（二）普通混凝土配合比（三）混凝土的搅拌与运输（四）泵送混凝土,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.1 混凝土结构施工的技术要求和方法,三、混凝土工程 P112,（五）混凝土浇筑 P114:1.8.（六）混凝土施工缝 P115:1.2.（七）后浇带的设置和处理（八）混凝土的养护 P115:1.6.,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.2 砌体结构施工的技术要求和方法 P116,一、砌筑砂浆（原材料、配合比、拌制使用、强度测定）二、砖砌体工程（砌筑用砖、砌筑工艺 P117：1.14.）,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.2 砌体结构施工的技术要求和方法,三、混凝土小型空心砌块工程 P119四、加气混凝土砌块工程 P119,一、砌筑砂浆（原材料、配合比、拌制使用、强度测定）二、砖砌体工程（砌筑用砖、砌筑工艺 P117：1.14.）,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.3 预应力混凝土工程施工的技术要求和方法 P134,一、预应力混凝土的分类 1、先张法 2、后张法 有粘结预应力、无粘结预应力 二、预应力筋钢丝、钢绞线、预应力索,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.3 预应力混凝土工程施工的技术要求和方法 P134,三、预应力筋用锚具 1、夹片式 2、支撑式 3、锥塞式 4、握裹式,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.3 预应力混凝土工程施工的技术要求和方法 P134,三、预应力筋用锚具 1、夹片式 2、支撑式 3、锥塞式 4、握裹式,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.3 预应力混凝土工程施工的技术要求和方法 P134,三、预应力筋用锚具 1、夹片式 2、支撑式 3、锥塞式 4、握裹式,第一讲 施工技术知识,3 主体结构工程施工技术要求和方法,3.3 预应力混凝土工程施工的技术要求和方法,四、预应力筋用张拉设备 五、预应力筋的下料长度 P135六、预应力损失七、预应力施工工艺（一）先张法（二）后张法 1、有粘结预应力 P135 1.7.（留孔穿束张拉灌浆）2、无粘结预应力 P136,
