建筑材料课件教学课件PPT特种混凝土和砂浆.ppt

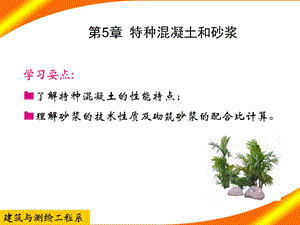

第5章 特种混凝土和砂浆,学习要点:了解特种混凝土的性能特点；理解砂浆的技术性质及砌筑砂浆的配合比计算。,第一部分 特种混凝土,一、特种混凝土,1、高强、高性能混凝土2、轻混凝土3、粉煤灰混凝土4、泵送混凝土5、其他混凝土,（一）高强混凝土 一般把强度等级为C50及其以上的混凝土称为高强混凝土。高强混凝土作为一种新的建筑材料，以其抗压强度高、抗变形能力强、密度大、孔隙率低的优越性。（二）高性能混凝土 高性能混凝土是一种新型高技术混凝土。它以耐久性作为设计的主要指标，针对不同用途要求，对下列性能重点予以保证：耐久性、工作性、适用性、强度、体积稳定性和经济性。,1、高强、高性能混凝土,（三）高强、高性能混凝土在工程中的应用,C60高强、高性能混凝土在奥运地铁支线项目中得到成功应用；保定电信枢纽大楼工程，为框剪结构，总建筑面积33569m2，地下二层，地上十八层，推广应用了高强高性能混凝土技术等多项新技术，为全国建筑业新技术推广应用示范工程。高强混凝土主要用于混凝土桩基、预应力枕轨、桥梁、输水管等；,（1）降低水灰比；（2）选用高强度等级水泥；（3）使用高活性超细矿物质掺合料；（4）选用优质骨料。,（四）高强混凝土配合比设计技术要点,（1）自密实性；（2）体积稳定性；（3）强度与水化热；（4）耐久性与耐火性。,（五）高性能混凝土的性能特点,2、轻混凝土,（1）定义：按轻骨料混凝土技术规程(JGJ 512002)中规定，所用轻骨料、轻砂(或普通砂)、水泥和水配制而成的混凝土，其表观密度小于1950 kg/m3者为轻骨料混凝土。（2）分类：轻骨料混凝土按其用途可分为3大类：保温轻骨料混凝土结构轻骨料混凝土结构保温轻骨料混凝土轻骨料混凝土按细骨料不同，又分为全轻混凝土(粗、细集料均为轻骨料)和砂轻混凝土(细骨料全部或部分为普通砂)。,（一）轻集料混凝土,（3）轻骨料质量要求轻骨料来源于工业废料和天然骨料，还有人工轻骨料轻骨料分为轻粗骨料和轻细骨料，凡粒径大于4.75 mm，堆积密度不大于1000 kg/m3为轻粗骨料；粒径小于4.75 mm,堆积密度小于1200 kg/m3为轻细骨料轻骨料技术要求主要包括堆积密度、强度、吸水率和颗粒级配等，此外对耐久性、安定性、有害杂质的质量分数也提出了要求。,（一）轻集料混凝土,(a)轻骨料的堆积密度轻粗骨料按堆积密度分为300，400，500，600，700，800，900，1000 kg/m38个等级。轻细骨料分为500，600，700，800，900，1000，1100，1200 kg/m38个等级。(b)粗细程度和颗粒级配保温及结构保温轻骨料混凝土用轻粗骨料,最大粒径不宜大于37.5 mm；结构轻骨料混凝土用的轻粗骨料最大粒径不宜大于19mm。轻粗骨料的颗粒级配应符合下页表的规定，自然级配的空隙率不应大于50%。,（一）轻集料混凝土,(c)强度根据轻骨料混凝土技术规程(JGJ512002)规定,采用“筒压法”测定轻骨料的强度。一般筒压强度不能直接反映骨料的真实强度，因此，规程中还规定采用强度等级来评定轻粗骨料的强度。,（一）轻集料混凝土,(d)吸水率 轻骨料的吸水率比较大，会直接影响拌和物的坍落度、水灰比及强度。规程中规定，轻砂和天然轻骨料的吸水率不做规定，其他轻骨料的吸水率不应大于22%。(4)轻骨料混凝土的技术性能(a)和易性 轻骨料混凝土拌和时流动性较差，而粘聚性和保水性好(b)表观密度,（一）轻集料混凝土,按表观密度把轻骨料混凝土划分为800,900,1000,1100,1200,1300,1400,1500,1600,1700,1800,1900 kg/m312个等级(c)强度轻骨料混凝土按立方体抗压强度标准值划分为CL5.0,CL7.5,CL10,CL15,CL20,CL25,CL30,CL35,CL40,CL45,CL50 11个强度等级(d)弹性模量与变形轻骨料混凝土的弹性模量小，一般只有同强度等级普通混凝土的50%70%。,（一）轻集料混凝土,轻骨料混凝土的收缩和徐变分别比普通混凝土相应大20%50%和30%60%，热膨胀系数比普通混凝土小20%左右。(e)热工性能轻骨料混凝土有良好的保温隔热性能。(5)配合比设计及施工要点轻骨料混凝土的配合比设计除满足和易性、强度、耐久性、经济方面要求外，还要满足表观密度要求。,（一）轻集料混凝土,轻骨料易上浮，不易搅拌均匀。因此应采用强制式搅拌机，且搅拌时间比普通混凝土略长一些。振捣时,为避免骨料上浮，造成分层现象,应控制振捣时间。成型后应及时覆盖并浇水养护，否则会干缩。养护时间根据水泥品种不同，应不少于714 d。(6)应用 适用于高层及多层建筑、轻土地基、大跨度结构、抗震结构，要求节能的建筑和旧建筑的加层、桥石板、墙体、层面板等结构。,（一）轻集料混凝土,(二）加气混凝土,加气混凝土是一种轻质多孔、保温隔热、防火性能良好、可钉、可锯、可刨和具有一定抗震能力的新型建筑材料。早在三十年代初期，我国就开始生产这种产品，并广泛使用于上海国际饭店、上海大厦、福州大楼、中国人民银行大楼等高低层建筑中。是一种优良的新型建筑材料。并且具有环保等优点。,(二）加气混凝土,特点：1、重量轻 加气混凝土砌块一般重量为500-700千克/立方米，只相当于粘土砖和灰砂砖的1/4-1/3，普通混凝土的1/5；2.保温隔热性能好；3.强度高；4.抗震性能好；,(二）加气混凝土,5.具有一定耐高温性 加气混凝土在温度为600以下时，其抗压强度稍有增长，当温度在600左右时，其抗压强度接近常温时的抗压强度6.隔音性能好 从加气混凝土气孔结构可知，由于加气混凝土的内部结构象面包一样，均匀地分布着大量的封闭气孔，因此具有一般建筑材料所不具有的吸音性能。,(二）加气混凝土,7.有利于机械化施工 就目前的情况来看，预制加气混凝土拼装大板可节省成品堆放场地；节约砌筑人工；减少了湿作业；加快了现场施工进度，提高了施工效率。8.适应性强 可根据当地不同原材料，不同条件来量身定造。原材料可选择河砂、粉煤灰、矿砂等多种，因地制宜。并且可以废物利用，有利环保，真正的变废为宝。,(二）加气混凝土,粉煤灰是燃煤电厂中磨细煤粉在锅炉中燃烧后从烟道排出、被收尘器收集的物质。粉煤灰混凝土是指掺加粉煤灰的混凝土，包括用水泥厂生产中掺粉煤灰的硅酸盐水泥制备的混凝土。通常所讲的粉煤灰混凝土是指配制混凝土混合料时将粉煤灰作为一种组分加入搅拌机配制而成的混凝土。粉煤灰作为一种重要而已被普遍利用的混凝土辅料一般具备改变基准混凝土的新拌、硬化和使用诸性能的能力。,3、粉煤灰混凝土,粉煤灰混凝土工作机理(1)粉煤灰是由大小不等的球状玻璃体组成。表面光滑致密，加入混凝土中可以起到圆球的作用，新拌中水泥颗粒容易聚积成团，粉煤灰的掺入可有效分散水泥颗粒，使水泥水化更充分，释放出更多的水泥浆体来润滑骨料(2)火山灰混合效应，粉煤灰颗粒与水泥中的氢氧化钙反应生成水化硅酸钙凝胶，随着龄期的增长，粉煤灰与氢氧化钙反应的水化硅酸钙凝胶不断增多，使混凝土后期的强度不断增长。,3、粉煤灰混凝土,在等坍落度和二十八天等强度的条件下，掺加 低钙灰的粉煤灰混凝土与普通混凝土性能的对 比如下：(1)和易性、泌水性、水化性、徐变、离析、抗硫酸盐侵蚀性和抗碱集料反应性能与普通混凝土相比有较大改善；(2)坍落度损失、密实度、最大抗压强度、抗弯与抗拉强度、收缩性、抗渗性好于普通混凝土；(3)凝结时间、弹性模量、抗磨性、抗冻性与普通混凝土相近；(4)早期强度、抗碳化能力不如普通混凝土。,3、粉煤灰混凝土,泵送混凝土是以混凝土泵为动力，通过管道将搅拌好的混凝土混合料输送到建筑物中的模板中去的混凝土；混凝土泵送施工技术在我国发展很快，并已迅速在高层建筑、桥梁、地铁等工程中广泛地应用，泵送混凝土不仅与砂、石、水泥、泵送剂等材料标准有密切关系，而且要有连续的施工工艺，对混凝土泵输送管的选择布置、泵送混凝土供应、混凝土泵送与浇筑等要求较高。,4、泵送混凝土,（一）可泵性混凝土的配料 1骨料的级配骨料级配对泵送性能有很大的影响，必须严格控制。根据钢筋混凝土工程施工及验收规范规定，泵送混凝土骨料最大粒径不得超过管道内径的1/41/3。如果混凝土中细骨料含量过高，骨料总面积增加，需要增加水泥用量，才能全部包裹骨料，以得到良好的泵送效果。细骨料含量少，骨料总面积减少，包裹骨料的水泥浆用量少，但骨料之间的间隙未被充满，输送压力传送不好，泵送就比较困难。,4、泵送混凝土,（一）可泵性混凝土的配料 2水泥用量水泥用量不仅要满足结构的强度要求，而且要有一定量的水泥泵浆作为润滑剂。它在泵送过程中的作用是传递输送压力，减轻接触部件间的磨损，减少磨擦阻力。水泥用量一般为270320kg/m3。水泥用量超过320kg/m3，不仅不能提高混凝土的可泵性，反而会使混凝土粘度增大，增加泵送阻力。为提高混凝土的可泵性，可添加岩石粉末、粉煤灰、火山灰等，一般常掺加粉煤灰，根据经验，粉煤灰的掺量为3550kg/m3。,4、泵送混凝土,（一）可泵性混凝土的配料 3水灰比、坍落度泵送混凝土的水灰比应限制在0.40.6，不得低于0.4，水灰比大，混凝土稠度减小，流动性好，泵送压力会明显下降。但如果在压力作用下，混凝土过稀，骨料间的润滑膜消失，混凝土的保水性不好，容易发生离析而堵塞管道，因此应限制水灰比。泵送混凝土的坍落度要适中，常用坍落度为8cm15cm，以9cm13cm为最佳值，坍落度大于15cm应加减水剂。,4、泵送混凝土,（二）应用实例 中铁第十八工程局承建的天津彩虹大桥工程，配制的C80级耐蚀泵送混凝土采用铁矿石、硅灰和通过改性具有增强保塑功能的复合高效减水剂等，长距离(175m)高温炎热气候条件下泵送施工，混凝土的力学性能、耐海水侵蚀性、抗渗性、抗冻融性都很好，解决了现场施工技术难题，经济效益与社会效益显著。该项技术于1998年8月通过天津市科委组织的专家鉴定，鉴定认为该项技术达到国际先进水平，获天津市科技进步二等奖。,4、泵送混凝土,5、其他混凝土,1、防水混凝土2、防辐射混凝土3、耐热混凝土4、耐酸混凝土5、纤维混凝土6、聚合物混凝土,7、再生混凝土8、干硬性混凝土9、碾压混凝土10、大流动性混凝土11、喷射混凝土12、生态混凝土13、智能混凝土,1、防水混凝土定义：通过各种方法提高混凝土抗渗性，当其抗渗等级=p6时又称抗渗混凝土。,普通防水混凝土外加剂防水混凝土膨胀水泥防水混凝土,防渗措施,（1）普通防水混凝土（富水泥浆混凝土）,原理：通过调整配合比来提高混凝土自身的密实度，从而提高混凝土的抗渗性。特点：抗渗等级一般可达P6P12施工简便，性能稳定但施工质量要求比普通混凝土严格。用途：地上、地下要求防水抗渗的工程。,（2）外加剂防水混凝土,定义：利用外加剂的功能，使混凝土显著提高密实性或改变孔结构，从而达到抗渗的目的,常用外加剂,引气剂（松香热聚物等）含气量35密实剂（氢氧化铁，氢氧化铝）堵塞内部渗水通路。造价高。防水剂（氯化铁）与氢氧化钙作用生成氢氧化铁胶体，填充孔隙。,（3）膨胀水泥防水混凝土,定义：采用膨胀水泥配置而成的。原理：在水化过程中，能形成大量的钙矾石，产生一定的体积膨胀，在有约束的条件下能改变孔结构，使毛细孔径减小，提高密实度，抗渗性（使用温度应小于60度）,（4）防水混凝土的施工,严格控制质量，采用机拌机振；浇注时应一次完成，尽量不留施工缝；加强保湿养护，至少14d；不得过早脱模，脱模后更要及时充分浇水养护，以免出现干缩裂缝；,2、耐热混凝土,普通混凝土不耐高温，若在高温下使用，其强度会下降，甚至崩溃。耐热混凝土是指长期在高温作用下保持其所要求的物理和力学性能的特种混凝土。,采用原因,组成,胶凝材料耐热粗细骨料水,不同,硅酸盐水泥耐热混凝土铝酸盐水泥耐热混凝土水玻璃耐热混凝土磷酸盐耐热混凝土,（1）硅酸盐水泥耐热混凝土,组成,胶凝材料耐热粗、细骨料掺合料适量水,普通水泥或矿渣水泥,粘土、碎砖、玄武岩、铬铁矿、重矿渣等,粘土、砖粉、磨细石英砂,骨料不同，耐热度不同,粘土、碎砖铬铁,耐900度高温，用于热工设备基础和墙,耐1600度高温，用于高炉基础和隧道窑等,（2）铝酸盐水泥耐热混凝土,组成,高铝水泥或低钙硅酸盐水泥耐热粗、细骨料（碎镁砖、烧结镁砂、钒土、镁铁矿、烧结土）高耐火度磨细掺合料水,极限使用温度为1650度,（3）水玻璃耐热混凝土,组成,水玻璃（掺入氟硅酸钠作促硬剂）耐热粗、细骨料（碎铬铁矿、镁砖、铬镁矿、滑石、焦宝石等）磨细掺合料（烧粘土、镁矿粉、滑石粉等）,极限使用温度为1000度,注：施工时，混凝土搅拌不加水，养护混凝土时禁止浇水，应在干燥环境中养护硬化。多用于有酸介质作用的热工设备,（4）磷酸盐耐热混凝土,组成,由磷酸铝和以高铝质耐火材料或锆英石等制备的粗细骨料及磨细掺合料配置而成。,特点：高温韧性强、耐磨性好、耐火度高。极限使用温度为14501600度注：硬化需在150度以上烘干，总干燥时间不少于24h，硬化过程不允许浇水。用途：高炉基础，焦炉基础、热工设备基础及维护结构、炉衬、烟囱等。,3、纤维混凝土,定义：在普通混凝土的基础上外掺各种纤维材料而制成的复合材料。,纤维材料,钢纤维（应用较广）玻璃纤维炭纤维芳香族聚酰胺纤维,玻璃纤维、芳纶纤维与碳纤维制品：,钢纤维直径为0.350.7mm,长径比5080，适宜掺加体积率为1%2%,配合比特点,1.砂率大，一般为45602.水泥用量较多，可达400500kg尽量采用高强度等级水泥3.粗骨料粒径=20mm，以1016mm为宜4.W/c在0.40 0.55之间5.常掺入粉煤灰、高效减水剂等,与普通混凝土相比抗拉强度提高两倍左右，抗弯强度提高1.52.5倍，冲击韧性提高510倍，抗压强度提高不大，但其受压破坏时不崩裂或成碎块应用：路面，桥面，飞机跑道，水坝覆面，管道，屋面板等要求高耐磨，高抗冲、抗裂的部位及构件。而且已采用喷射施工技术，可对表面不规则或坡度很抖的山岩岸坡及隧洞等提供良好的加固保护层。,钢纤维混凝土(抗折强度为8.6MPa)加固的停机坪,喷射混凝土,4、聚合物混凝土,组成,有机聚合物无机胶凝材料骨料,特点：弥补了普通混凝土抗拉强度低、抗裂性差、脆性大、抗化学腐蚀性差的缺点。,分类,聚合物浸渍混凝土 PIC聚合物水泥混凝土PCC树脂混凝土REC,(1)聚合物浸渍混凝土PIC,定义：将已硬化的普通混凝土（基材），经干燥后浸入有机单体中，再用加热或辐射的方法使浸入混凝土孔隙内的单体进行聚合而成。优点：高强、低渗、耐腐蚀及高的抗、抗冲、耐磨等特性，其抗压强度可提高24倍，一般为100150Mpa,最高可达到260Mpa以上，抗拉强度可以提高到1020Mpa，最高能达到240Mpa以上。原因：聚合物渗填于混凝土内部孔隙后，提高了混凝土的密实度，也增加了水泥石与骨料之间的粘结力。用途：要求高强度，高耐久性的特殊结构工程，如高压输气管、高压输液管、高压容器、海洋构筑物、原子能反应堆等工程。,（2）聚合物水泥混凝土PCC,定义：用聚合物乳液拌合水泥及粗、细骨料而制得的一种有机无机复合的混凝土材料。（其中聚合物的硬化和水泥的水化、凝结硬化同时进行，最后二者相互胶合和填充，并与骨料胶结成为整体。）,常用聚合物,聚氯乙稀聚醋酸乙烯苯乙烯等,聚合物的加入，使得混凝土的密实度有所提高，水泥石与骨料的粘结有所加强，其强度远不及浸渍混凝土那样显著，但与普通混凝土相比，在耐腐蚀性、耐磨性、耐冲击性等方面均有一定程度的改善。,用途：铺筑无缝地面、路面以及修补工程,（3）树脂混凝土REC,成分：由合成树脂、粉料及天然砂、石配置而成。原理：用树脂代替硅酸盐水泥，是谋求胶凝材料的强化及胶凝材料与骨料之间界面粘结力的提高。性能：与普通混凝土相比，树脂混凝土具有强度高，耐化学腐蚀、耐磨、抗冻性好等有点，但硬化时收缩大，耐久性差。用途：由于树脂成本高，目前仅用于特殊工程，如耐腐蚀性工程，修补混凝土构件及堵漏材料等。此外树脂混凝土因其美观的外表，又称人造大理石，可以制成桌面、地面砖、浴缸等。,5、防辐射混凝土,防辐射混凝土能屏蔽x射线、r射线或中子辐射组成：水泥、重骨料（重晶石、褐铁矿、磁铁矿等）、水配制而成。特点：体积密度一般在3000以上，对防中子辐射，除需要混凝土质量很大以外，还需要足够多的氢元素。用途：原子能工业以及应用放射性同位素的装置中，如做反应堆、加速器、放射化学装置等的防护结构,6、补偿收缩混凝土,定义：由膨胀水泥，粗、细骨料及水配置而成的具有适度膨胀性的混凝土。,普通混凝土硬化过程中会形成微裂缝，体积收缩，这种收缩引起的混凝土开裂是混凝土质量的通病。补偿收缩用限定条件下的膨胀来抵消这种收缩，从而减免裂缝的发生与发展。,用途：用于地下工程、楼地面、基础后浇带等特殊要求的工程中。,7、环保型混凝土,混凝土材料的负面影响,消耗大量自然资源和能源排放二氧化碳等有害物质生产与施工过程造成城市公害视觉和触觉效果差循环利用难度大,环保型混凝土的特点,比传统混凝土更高的强度和耐久性与自然环境的协调性良好的使用功能,环保混凝土的分类,减轻环境负荷的混凝土（在混凝土生产，使用直到解体全过程中能够减轻给地球环境造成的负担。）生态型混凝土（能够适应动、植物生长，对调节生态平衡、美化环境景观、实现人类与自然的协调具有积极作用的混凝土）,7、环保型混凝土,8、透水性混凝土,与自然环境相比，混凝土路面存在的问题,a.能渗入地下的雨水明显减少，地下水位急剧下降，土地中水分不足，缺氧，地温升高，影响地表植物正常生长。b.不透气的路面难与空气进行热量与湿度的交换，对城市空间的温度、湿度等气候条件调节能力下降，产生“热岛现象”。c.短时暴雨时，由于大量雨水不能及时渗入地表，只能通过排水系统排入河流，加大了排水设施的负担，容易洪水泛滥，道路淹没交通瘫痪。,透水性混凝土种类,水泥透水性混凝土（以硅酸盐类水泥位凝胶材料、采用单一粒级的粗骨料，不用或少用细骨料配制的无砂、多孔混凝土。）高分子透水性混凝土（采用单一粒级的粗骨料，以沥青或高分子树脂为胶凝材料配制的透水混凝土）烧结透水性混凝土（以废弃的瓷砖、长石、高岭土、粘土等矿物的粒状物和浆体拌合，压制成胚体，经高温煅烧，形成具有多孔结构的块状材料）,应用：透水性混凝土强度较低，主要应用在强度要求不太高，而要求具有较高透水效果的场合：公园内的道路，人行道，轻量级道路，停车场，地下建筑工程。,9、绿化混凝土,定义：能够适应植物生长，进行绿色植被的混凝土及其制品。应用：城市道路两侧及中央隔离带、护坡、屋顶、停车场等部位。,类型,孔洞型绿化混凝土块体材料多孔连续型绿化混凝土孔洞型多层结构绿化混凝土,10、吸音混凝土,特点：具有连续、多孔的内部结构。具有较大的内表面积，与普通的密实混凝土组成复合材料。用途：机场、高速公路、高速铁路两侧、地铁等产生恒定噪音的场所。,11、碾压混凝土,碾压混凝土是一种干硬性贫水泥的混凝土，其主要施工过程为混凝土入仓，薄层铺筑、碾压。它与普通常态混凝土相比有如下优缺点:1 优 点（1）可进行流水化、大面积连续浇筑，提高混凝土的施工强度。（2）可利用原有混凝土施工配套系统（以后简称系统），提高系统利用率，最大限度地发挥系统的工作能力。（3）可最大限度地使用机械，提高机械化程度，减轻劳动强度，减少劳动力，提高施工质量。（4）大量使用掺合料，节约水泥，降低成本。（5）可缩短工期（1213），提高投资收益。,11、碾压混凝土,2 缺 点（1）施工工艺过程增多，对模板的要求趋向易拆、装，单块面积大、强度高、宜调适的大模板。（2）施工节奏快，对整个系统要求较高，施工中不能轻易延缓。（3）出现了层间结合强度、抗渗等新问题。,12、大体积混凝土,现代建筑中时常涉及到大体积混凝土施工,如高层楼房基础、大型设备基础、水利大坝等。它主要的特点就是大，一般实体最小尺寸大于或等于1m。它的表面系数比较小，水泥水化热释放比较集中，内部温升比较快。混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。,大体积混凝土,第二部分 砂浆,学习要点：理解砂浆的组成材料 掌握建筑砂浆的技术性质 理解砌筑砂浆的配合比设计,用 途,胶凝材料,砌筑砂浆抹面砂浆,普通抹面砂浆装饰砂浆特殊功能的砂浆,水泥砂浆石灰砂浆混合砂浆,水泥石灰砂浆水泥粘土砂浆石灰粘土砂浆,第二部分 建筑砂浆,第一节 砌筑砂浆,一、砌筑砂浆的组成材料二、砌筑砂浆的技术性质三、砌筑砂浆的配合比,一、砌筑砂浆的组成材料,1、水泥2、石灰3、砂4、水5、外加剂,1、水泥,品种：（1）一般情况采用常用水泥品种（2）特殊情况需用特种水泥（如膨胀水泥）标号：尽量采用低标号水泥，水泥的强度等级一般为砂浆强度的45倍。要求：严禁使用废品；出厂超过三个月应检验。,2、石灰,作用：改善砂浆的和易性和节约水泥。品种：石灰膏、消石灰粉、生石灰粉。要求：符合JC/T481-92、JC/T480-92（石灰应预先充分“陈伏”熟化后制成石灰膏）,3、砂,最大粒径：毛石砌体Dm(1/41/5)浆层厚度。砖砌体Dm2.5mm，中砂。抹面时采用细砂。要求：符合砼的技术要求。,4、水：与砼拌合用水要求相同。,二、砌筑砂浆的技术性质,1、砂浆的流动性（稠度）2、砂浆的保水性3、砂浆的强度4、砂浆的粘结力5、砂浆的变形,1、砂浆的流动性（稠度）,砂浆的流动性也叫做稠度，是指在自重或外力的作用下流动的性能。影响因素：（1）胶凝材料的用量（2）用水量（3）砂的粗细、形状、级配（4）搅拌时间测定：用砂浆稠度仪测定稠度值（即沉入量）,砂浆稠度测定仪,建筑砂浆流动性（沉入量，mm）,2、砂浆的保水性,砂浆的保水性是指砂浆保持水分的能力。砂浆保水性的测定：分层度仪测定分层度（两次沉入量之差）改善措施：（1）石灰膏或粘土膏。（2）加入适量的外加剂。,砂浆分层度仪,砂浆的保水性用砂浆分层度仪测定，以分层度（）表示。分层度过大，表示砂浆易产生分层离析不利于施工及水泥硬化。砌筑砂浆分层度不应大于。分层度过小，容易发生干缩裂缝，故通常砂浆分层度不宜小于10。,3、砂浆的强度,立方体抗压强度：以边长为7.07mm的立方体试块标准养护至28天所测得的抗压强度平均值。强度等级：按照具有95%保证率的立方体抗压强度划分成六个等级（M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15、M20）,对于水泥砂浆，可采用下列强度公式估算：（）不吸水基层（如致密石材）这时影响砂浆强度的主要因素与混凝土基本相同，即主要决定于水泥强度和水灰比。计算公式如下：式中 fm砂浆28抗压强度（MPa）；ce水泥的实测强度（MPa）；C/W灰水比。,（）吸水基层（如粘土砖及其他多孔材料）这时由于基层能吸水，当其吸水后，砂浆中保留水分的多少取决于其本身的保水性，而与水灰比关系不大。因而，此时砂浆强度主要决定于水泥强度及水泥用量。计算公式如下：式中 c每立方米砂浆中水泥用量（）、砂浆的特征系数，A=3.03，B=15.09 各地区也可用本地区试验资料确定、值，统计用的试验组数不得少于30组。,4、砂浆的粘结力,砂浆的粘结力主要与砂浆的抗压强度以及砌体材料的表面粗糙程度、清洁程度和湿润程度以及施工养护等因素有关。,5、砂浆的变形,砂浆在承受荷载或温度条件变化时，容易变形。若变形过大或不均匀，会降低砌体及面层质量，引起沉降或产生裂缝。,三、砌筑砂浆的配合比,1、确定配制强度fm,o fm,o=fm,k+t2、计算水泥用量Qc Qc=1000(fm,o-B）/Afce3、计算掺合料用量D D=（300350）Qc4、确定砂用量S S=1。干5、确定用水量,三、砌筑砂浆的配合比设计（JGJ/T98-96)砌筑砂浆的配合比应满足施工和易性（稠度）的要求，保证设计强度，还应尽可能节约水泥，降低成本。（一）水泥混合砂浆的配合比计算 1.砌筑砂浆配制强度（fm，0）的确定 fm，0=fm,k+0.645 式中fm，0砂浆的配制强度，精确至0.1MPa；Fm,k砂浆设计强度等级（即砂浆抗压强度平均值（MPa）；砂浆现场强度标准差，精确至0.01MPa。,砌筑砂浆现场强度标准差应按下式计算：式中 fi统计周期内同一品种砂浆第组试件的强度（MPa）；统计周期内同一品种砂浆组试件强度的平均值（MPa）；统计周期内同一品种砂浆试件的总组数，25。,当无近期统计资料时，砂浆现场强度标准差可参考下表。,2.计算每立方米砂浆中水泥用量c(kg)每立方米砂浆中水泥用量，可按下式计算：式中c每立方米砂浆中水泥用量,精确至1;fm，0砂浆的配制强度，精确至0.1MPa;、砂浆的特征系数，A=3.03，B=15.09;,3.按水泥用量计算掺加料用量水泥混合砂浆的掺加料用量应按下式计算：D一Qc式中每立方米砂浆的水泥用量，精确至；每立方米砂浆中水泥和掺加料的总量，精确至1；宜在300350之间。D每立方米砂浆的掺加料用量，精确至；石灰、粘土膏使用时的稠度为120士5；,4.确定砂用量 Qs（kg）Qs=10干 式中 0干砂干燥状态（含水率小于0.5）的堆积密度。5.确定用水量 Qw（kg3）按砂浆稠度要求，根据经验选定。一般混合砂浆约为：240310 kg。,（二）水泥砂浆配合比选用,水泥砂浆的配合比选用按166页表5.22选用。用水量水泥砂浆约为270330 kg。,（三）试配与调整（1）按计算配合比，采用工程实际使用材料进行试拌，测定其拌合物的稠度和分层度，若不能满足要求，则应调整用水量或掺加料，直到符合要求为止。然后，确定试配时的砂浆基准配合比。（2）试配时至少应采用三个不同的配合比，其中一个为基准配合比，另外两个配合比的水泥用量按基准配合比分别增加及减少，在保证稠度、分层度合格的条件下，可将用水量或掺加料用量作相应调整。对三个不同的配合比，经调整后，应按有关标准的规定成型试件，测定砂浆强度等级，并选定符合强度要求的且水泥用量较少的砂浆配合比。,（四）砂浆配合比计算实例例 某工程用砌砖砂浆设计强度等级为 10、要求稠度为80100的水泥石灰砂浆，现有砌筑水泥的强度为32.5MPa，细集料为堆积密度1450kgm3的中砂，含水率为2%，已有石灰膏的稠度为120士5mm；施工水平一般。计算此砂浆的配合比。,解（1）计算砂浆的配制强度根据已知条件，施工水平一般的M10砂浆的标准差=2.5 MPa，则此砂浆的试配强度为 fm，0=f2+0.645=10+0.6452.5=11.6 MPa(2)计算水泥用量 由 A=3.03，B=15.09 Qc=1000（11.6+15.09）/3.0332.5=271 kg/m3(3)计算石灰膏用量D QA=330 D一Qc=330271=59 kg/m3,(4)砂用量为 Qs=10干=1450（0.02）=1479 kg/m3(5)选择用水量为 300 kg/m3 则砂浆的设计配比为：水泥：石灰膏：砂：水=271：59：1479：300该砂浆的设计配比亦可表示为：水泥：石灰膏：砂=1：0.22：5.46，用水量为 300 kg/m3,第二节 抹面砂浆,一、普通抹面砂浆二、装饰砂浆三、防水砂浆,普通抹面砂浆一般分两层或三层施工：准备层：使砂浆与基层牢固粘结 中层：找平作用 面层：光洁细腻,拉 毛、水刷石水磨石、干粘石斩假石、假面砖,施工：先在湿润清洁的底面抹一层纯水泥浆，然后抹一层5mm厚的防水砂浆，初凝前，压实，共45层。最后一层压光，加强养护。,补充说明,1)抹面砂浆抹面砂浆是以薄层涂抹建筑物表面的砂浆。抹面砂浆一般用于粗糙和多孔的底面，其水分被底面吸收，因此要有很好的保水性。为了保证抹灰质量及表面平整，避免裂缝、脱落，常分底层、中层、面层3层涂抹。,2)装饰抹面砂浆装饰抹面砂浆是用于室内外装饰，以增加建筑物美感为主要目的的砂浆，应具有特殊的表面形式及不同的色彩和质感装饰砂浆的表面可进行各种艺术处理，以形成不同形式的风格，达到不同的建筑艺术效果，如制成水磨石、水刷石、斩假石、麻点、干粘石、粘花拉毛、拉条及人造大理石等。,补充说明,3)防水砂浆具有防水渗漏功能的砂浆,称为防水砂浆防水砂浆适用于堤坝、隧洞、水池、沟渠等具有一定刚度的混凝土或砖石砌体工程,补充说明,4)接缝砂浆在建筑基础或老混凝土上浇筑混凝土时，为了避免混凝土中的石子与基础或老混凝土接触，影响结合面胶结强度，应先铺一层砂浆，此砂浆称为接缝砂浆,补充说明,1、砂浆的组成材料 2、砌筑砂浆的技术性质 3、砌筑砂浆的配合比设计4、其他砂浆,小结,1、砌筑砂浆的流动性指标用【】表示。A.坍落度 B.维勃稠度 C.沉入度 D.分层度【正确答案是：C】,练习题：,2、砌筑砂浆的保水性指标用【】表示。A.坍落度 B.维勃稠度 C.沉入度 D.分层度【正确答案是：D】,练习题：,3、砌筑砂浆的强度，对于吸水基层时，主要取决于【】。A.水灰比 B.水泥用量 C.单位用水量 D.水泥的强度等级和用量【正确答案是：D】,练习题：,4、抹面砂浆的配合比一般采用【】来表示。A.质量 B.体积 C.质量比 D.体积比【正确答案是：D】,练习题：,5、砌筑砂浆的配合比一般采用【】来表示。A.质量 B.体积 C.质量比 D.体积比【正确答案是：C】,练习题：,6、抹面砂浆比砌筑砂浆有更多的【】。A.水泥 B.砂 C.水 D.石【正确答案是：A】,练习题：,
