建筑结构 楼梯结构设计课件.ppt

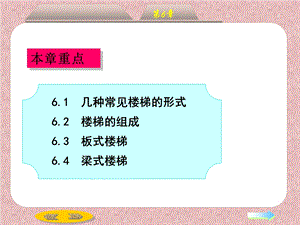

,第6章,本章重点,6.1 几种常见楼梯的形式6.2 楼梯的组成6.3 板式楼梯6.4 梁式楼梯,6.1 常见楼梯的形式,楼梯是房屋的竖向通道，一般由梯段、平台、栏杆组成，平面布置，梯段踏步尺寸以及栏杆等由建筑设计确定。1 按所用材料分为:木楼梯、钢楼梯和钢筋砼楼梯。,第6章,2.按其平面布置可分为:单跑楼梯、双跑楼梯、三跑楼梯；3.按施工方法可分为:整体式楼梯与装配式楼梯;4.按结构构造分为：梁式楼梯、板式楼梯或其他形式楼梯(剪刀式、螺旋式楼梯),第6章,螺旋楼梯,双跑楼梯,第6章,双跑楼梯,6.2 楼梯的构成,第6章,6.2楼梯的组成,6.1,第6章,板式楼梯(梯段板水平投影长小于3.3m),6.3 板式楼梯,板式楼梯:板式楼梯由梯段、横梯梁和平台组成，梯板是一块斜板，板的两端支承在平台梁上（最下端的梯段可支承在横梁上，也可单独做基础）。优点：下表面平整，施工支模方便。缺点：斜板较厚，当跨度较大时，材料用量较多。板式楼梯外观美观，多用于住宅、办公楼、教学楼等建筑，目前跨度较大的公共建筑也多受用。,第6章,传力路径：均布荷载 梯段板 平台梁,结构简化（1）梯段板简支于平台梁，为简支斜板，再简化为水平梁（梁宽为梯段板宽度）；,2）平台梁简支于横墙，简化为简支梁；3）平台板为四边支承的单区格板，视实际情况直接查表计算。,第6章,主 页,目 录,帮 助,上一章,下一章,换算成与板面垂直的荷载后，按简支梁求跨中弯矩，考虑到支座构造后，近似取：,第6章,传力路径：均布荷载 踏步板 斜梁 平台梁 结构简化 1）踏步板简支于斜梁；2）斜梁简支于平台梁；3）平台梁简支于横墙；4）平台板为四边支承的单区格板，视实际情况直接查表计算。,组成：踏步板、斜梁、平台梁、平台板。,6.4 梁式楼梯,梁式楼梯:在楼梯斜板侧面设置斜梁，斜梁两端支承在横梯梁上，横梯梁支承在梯间墙上或柱上，就构成了梁式楼梯。特点：梯段较长时比较经济，但支模及施工都比板式楼梯复杂，外观也显得笨重。,第6章,主 页,目 录,帮 助,上一章,下一章,(1)踏步板：厚度一般为3050 mm。取一个踏步板按简支计算，支承在斜梁上。,每一踏步的配筋不小于28。,主 页,目 录,帮 助,上一章,下一章,式中：,(2)斜梁：按梯为斜板公式计算内力在配筋。,主 页,目 录,帮 助,上一章,下一章,(3)平台梁：按简支梁计算。斜梁传来的荷载为集中荷载。如：斜梁有沿梁轴方向作用的力，该力对平台梁产生水平推力或拉力。,主 页,目 录,帮 助,上一章,下一章,(4)平台板：将平台板取出，与梁整浇时为固支，用墙支 承时为简支，如下图为三边由墙支承，一边由平台梁支承。由比l2/l1区分按单向板或双向板设计。,第6章,第6章,第6章,第6章,剪刀式楼梯:剪刀式楼梯，整个楼梯由主体结构的边梁上挑出，其优点是首层休息平台和踏步下的空间可以较好的利用，外形美观轻巧。缺点是受力复杂。,螺旋式楼梯:楼梯支模复杂，施工比较困难，材料用量较多，造价高。多在美观要求较高的公共建筑中采用。,
