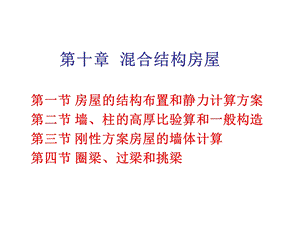

第十章 混合结构房屋,第一节 房屋的结构布置和静力计算方案第二节 墙、柱的高厚比验算和一般构造第三节 刚性方案房屋的墙体计算第四节 圈梁、过梁和挑梁,第一节 房屋的结构布置和静力计算方案,一、房屋的结构布置,纵墙承重,横墙承重,纵横墙混合承重,内框架承重,二、房屋的静力计算方案,（一）空间影响系数,（二）静力计算方案分类 1、分类：刚性方案、弹性方案、刚弹性方案。2、依据：楼、屋盖刚度和横墙间距、刚度空间影响系数。,一、墙、柱的允许高厚比和高厚比验算（一）墙、柱的高厚比验算,第二节 墙、柱的高厚比验算和一般构造,1、整片墙的验算,（二）带壁柱墙的高厚比验算,2、壁柱间墙的验算,（三）带构造柱墙的高厚比验算,整片墙的验算：,（一）材料的最低等级要求（见表10-5）（二）截面尺寸（三）垫块设置（四）壁柱设置（五）预制构件的支承,二、一般构造要求,三、防止墙开裂的主要措施,2、防止地基不均匀沉降 引起的裂缝（设置沉降缝）,3、防止地震作用引起的裂缝（设置抗震缝）,1、防止温差及墙体干缩引起的裂缝（设置温度收缩缝）,第三节 刚性方案房屋的墙体计算,一、多层房屋承重纵墙（一）计算单元（二）垂直荷载下的计算 1、计算简图：连续梁 2、计算方法：II、IIII 截面 3、控制截面：II：偏压构件 IIII：轴压构件,（三）水平荷载下的计算可不考虑风载的情况风载可按连续梁计算（四）承载力验算一般只验算底层验算墙体变化处,二、多层房屋承重横墙,边跨,中间跨,（一）荷载（二）构件高度（三）受压承载力,第四节 圈梁、过梁和挑梁,一、圈梁（一）圈梁的布置（二）钢筋混凝土圈梁的构造二、过梁（一）过梁上的荷载 1、墙体自重 2、梁板荷载（二）过梁计算钢筋砖及砖砌平拱过梁钢筋混凝土过梁（受弯构件）过梁下砌体的局部受压验算,（一）挑梁的受力倾覆破坏（抗倾覆验算）梁下砌体局压破坏（局压验算）挑梁本身受力破坏（梁受弯构件设计）（二）挑梁的抗倾覆验算1、倾覆力矩Mov 2、抗倾覆力矩Mr：Mr 0.8Gr（l2x0）3、验算公式：Mr Mov 4、雨蓬的抗倾覆验算,三、挑梁,（三）挑梁下砌体的局部承压验算 NL fAL（四）挑梁的承载力验算 Mmax Mov Vmax Vo（五）挑梁的构造挑梁埋入砌体内长度：l1 1.2l挑梁纵筋的锚固,
