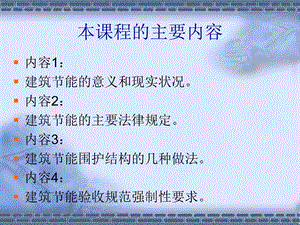

本课程的主要内容,内容1：建筑节能的意义和现实状况。内容2：建筑节能的主要法律规定。内容3：建筑节能围护结构的几种做法。内容4：建筑节能验收规范强制性要求。,第一部分,建筑节能的意义和现实状况,建筑节能的意义,目前，人类面临能源短缺和环境恶化两大问题，而这两者又紧密联系，由此带来的气候变化已成为21世纪全球经济发展所遇到的巨大挑战之一。据有关数据显示，2002年是142年以来的第二个温度最高年，地球表面平均温度大约比19世纪末上升了0.8，陆地平均温度比19世纪末上升了1.2。,众所周知，二氧化碳是导致气候变化的主要原因。在英国、美国等国家，建筑业的能源消耗所产生的二氧化碳已占到全部能源消耗排量的40%；在中国，目前建筑业的能源消耗也占到了全部能源消耗的1/3左右。,在资源方面，全球50%的土地、矿石、木材资源被用于建筑；45%的能源被用于建筑的供暖、照明、通风，5%的能源用于其设备的制造；40%的水资源被用于建筑的维护，16%的水资源用于建筑的建造；60%的良田被用于建筑开发；70%的木制品被用于建筑。建筑作为人类文明最重要的产物，耗费了地球约50%的资源，建筑业已成为最不可持续发展的产业。而在今后50年的建筑设计和建造中，还将有大量的建筑维系着过去5000年的模式，因此，探索建筑的可持续发展模式已成为建筑业可持续发展的迫切需要。,由此可见，推动建筑向节能、绿色、智能化方向发展，将是国际建筑界实现可持续发展理念的大趋势，也是中国经济社会面临的重要任务。,建筑节能的定义,建筑节能，在发达国家最初为减少建筑中能量的散失，现在则普遍称为“提高建筑中的能源利用率”，在保证提高建筑舒适性的条件下，合理使用能源，不断提高能源利用效率。建筑节能是指在建筑材料生产、房屋建筑施工及使用过程中，合理地使用、有效地利用能源，以便在满足同等需要或达到相同目的的条件下，尽可能降低能耗，以达到提高建筑舒适性和节省能源的目标。,全球的建筑节能概况,20世纪60年代，保罗把生态学和建筑学两词合并，提出了著名的生态建筑（绿色建筑）的理念。20世纪70年代，石油危机的爆发，使人们清醒的意识到，以牺牲生态环境为代价的高速文明发展史是难以为继的。耗用自然资源最多的建筑产业必须改变发展模式，走可持续发展之路。30多年来，绿色建筑由理念到实践，在发达国家逐步完善，形成了较成体系的设计方法、评估方法，各种新技术、新材料层出不穷。,在英国，政府已制定了一系列政策和制度来促进高能效技术在新建建筑和既有建筑改造中的应用。在低碳排放量方面，英政府也采取了一些新的规划和经济激励政策。英国还有很多来自政府和其他组织的机制，如：碳排量信誉（the carbon trust），节能信誉（energy saving trust），建筑研究组织（Building Research Establishment），皇家特许建筑设备工程师协会（Chartered Institution of Building Services Engineers），这些机制和组织为推进新建筑和既有建筑在能效和温室气体排放方面的不断进步做出了巨大贡献。另外，英国在科技研究和革新方面投入很大，并已在可持续建筑领域取得了显著成果。,在奥地利，目前约有24的能源由可再生能源提供，这在国际上是属于发展较好的。德国目前大力发展拥有公共绿地和具有环境友好性的建筑。在基础设施方面，德国非常注重种植屋面、多孔渗水路面、各种排水设施、露天花园等低污染、低环境影响的基础设施的利用。目前德国是欧洲太阳能利用最好的国家之一。德国政府对环境的管理很有成效，为推动巴伐利亚环境公约的实施进程，政府采取了一系列的激励手段，如对一些具有较高环保性能的项目减免费用、简化手续等。,在美国，联邦政府已颁布了很多绿色建筑政策，并已取得了显著成效。而且还鼓励人们在进行建筑设计和建筑改造中结合能源之星（Energy Star）或LEED的方法开展工作，以降低建筑能耗、促进建筑的可持续发展。,全国的建筑节能概况,严峻的事实表明，中国要走可持续发展道路，发展节能与绿色建筑不仅必须，而且刻不容缓！1986年颁布了北方地区居住建筑节能设计标准，这是国家启动节能建筑的一个标志。经过近二十几年的努力，建筑节能工作得到了逐步推进，取得了较大成绩，主要包括以下几项：第一，民用建筑节能的管理规定、法律体系初步建立；第二，初步形成了建筑节能的技术支撑体系；第三，建筑节能的试点示范工程已经完成；第四，建立了广泛的国际合作。与此同时，伴随着可持续发展思想在国际社会的认同，绿色建筑理念逐渐加强。,全省的建筑节能概况,我省建筑节能工作以工程建设全过程严格贯彻执行建筑节能强制性标准为工作重心，完善机构制度、夯实技术平台、强化监督管理，从2005年元月正式启动以来，经过近几年的努力，稳步推进，逐步建立起了初步的工作框架。2005年12月建设部建筑节能专项检查组，对我省的建筑节能工作进行了全面检查并给予了充分肯定，综合检查结果评价为良好。,我市的建筑节能概况,在省建设厅的领导下，我市建筑节能工作经过几年的发展和巩固，已经取得了长足的进步。建设、设计、施工、监理等参建单位积极贯彻执行建筑节能强制性标准，节能意识明显提高，节能工程逐年增多，节能设计率已达到100%，但施工质量有待进一步提高，县（市）发展极不平衡。,第二部分,建筑节能的主要法律规定,中华人民共和国 节约能源法,中华人民共和国主席令第七十七号 自2008年4月1日起实施,第三章 合理使用与节约能源,第三节 建筑节能,第三十四条国务院建设主管部门负责全国建筑节能的监督管理工作。县级以上地方各级人民政府建设主管部门负责本行政区域内建筑节能的监督管理工作。县级以上地方各级人民政府建设主管部门会同同级管理节能工作的部门编制本行政区域内的建筑节能规划。建筑节能规划应当包括既有建筑节能改造计划。第三十五条建筑工程的建设、设计、施工和监理单位应当遵守建筑节能标准。不符合建筑节能标准的建筑工程，建设主管部门不得批准开工建设；已经开工建设的，应当责令停止施工、限期改正；已经建成的，不得销售或者使用。建设主管部门应当加强对在建建筑工程执行建筑节能标准情况的监督检查。,第三十六条房地产开发企业在销售房屋时，应当向购买人明示所售房屋的节能措施、保温工程保修期等信息，在房屋买卖合同、质量保证书和使用说明书中载明，并对其真实性、准确性负责。第三十七条使用空调采暖、制冷的公共建筑应当实行室内温度控制制度。具体办法由国务院建设主管部门制定。第三十八条国家采取措施，对实行集中供热的建筑分步骤实行供热分户计量、按照用热量收费的制度。新建建筑或者对既有建筑进行节能改造，应当按照规定安装用热计量装置、室内温度调控装置和供热系统调控装置。具体办法由国务院建设主管部门会同国务院有关部门制定。,第三十九条县级以上地方各级人民政府有关部门应当加强城市节约用电管理，严格控制公用设施和大型建筑物装饰性景观照明的能耗。第四十条国家鼓励在新建建筑和既有建筑节能改造中使用新型墙体材料等节能建筑材料和节能设备，安装和使用太阳能等可再生能源利用系统。,法律责任,第七十六条从事节能咨询、设计、评估、检测、审计、认证等服务的机构提供虚假信息的，由管理节能工作的部门责令改正，没收违法所得，并处五万元以上十万元以下罚款。第七十九条建设单位违反建筑节能标准的，由建设主管部门责令改正，处二十万元以上五十万元以下罚款。设计单位、施工单位、监理单位违反建筑节能标准的，由建设主管部门责令改正，处十万元以上五十万元以下罚款；情节严重的，由颁发资质证书的部门降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任。,法律责任,第八十条房地产开发企业违反本法规定，在销售房屋时未向购买人明示所售房屋的节能措施、保温工程保修期等信息的，由建设主管部门责令限期改正，逾期不改正的，处三万元以上五万元以下罚款；对以上信息作虚假宣传的，由建设主管部门责令改正，处五万元以上二十万元以下罚款。,民用建筑节能条例国务院令第530号自2008年10月1日起实施,法律责任 处罚-政府,县级以上人民政府有关部门有下列行为之一的，对负有责任的主管人员和其他直接责任人员依法给予处分；构成犯罪的，依法追究刑事责任：(一)对设计方案不符合民用建筑节能强制性标准的民用建筑项目颁发建设工程规划许可证的；(二)对不符合民用建筑节能强制性标准的设计方案出具合格意见的；(三)对施工图设计文件不符合民用建筑节能强制性标准的民用建筑项目颁发施工许可证的；(四)不依法履行监督管理职责的其他行为。,处罚-政府,违反本条例规定，各级人民政府及其有关部门、单位违反国家有关规定和标准，以节能改造的名义对既有建筑进行扩建、改建的，对负有责任的主管人员和其他直接责任人员，依法给予处分。,处罚-建设单位,建设单位有下列行为之一的，由县级以上地方人民政府建设主管部门责令改正，处20万元以上50万元以下的罚款：(一)明示或者暗示设计单位、施工单位违反民用建筑节能强制性标准进行设计、施工的；(二)明示或者暗示施工单位使用不符合施工图设计文件要求的墙体材料、保温材料、门窗、采暖制冷系统和照明设备的；(三)采购不符合施工图设计文件要求的墙体材料、保温材料、门窗、采暖制冷系统和照明设备的；(四)使用列入禁止使用目录的技术、工艺、材料和设备的。,处罚-建设单位,建设单位对不符合民用建筑节能强制性标准的民用建筑项目出具竣工验收合格报告的，由县级以上地方人民政府建设主管部门责令改正，处民用建筑项目合同价款2%以上4%以下的罚款；造成损失的，依法承担赔偿责任。,处罚-设计单位,设计单位未按照民用建筑节能强制性标准进行设计，或者使用列入禁止使用目录的技术、工艺、材料和设备的，由县级以上地方人民政府建设主管部门责令改正，处10万元以上30万元以下的罚款；情节严重的，由颁发资质证书的部门责令停业整顿，降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任。,处罚-施工单位,施工单位未按照民用建筑节能强制性标准进行施工的，由县级以上地方人民政府建设主管部门责令改正，处民用建筑项目合同价款2%以上4%以下的罚款；情节严重的，由颁发资质证书的部门责令停业整顿，降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任。,处罚-施工单位,施工单位有下列行为之一的，由县级以上地方人民政府建设主管部门责令改正，处10万元以上20万元以下的罚款；情节严重的，由颁发资质证书的部门责令停业整顿，降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任：(一)未对进入施工现场的墙体材料、保温材料、门窗、采暖制冷系统和照明设备进行查验的；(二)使用不符合施工图设计文件要求的墙体材料、保温材料、门窗、采暖制冷系统和照明设备的；(三)使用列入禁止使用目录的技术、工艺、材料和设备的。,处罚-监理单位,工程监理单位有下列行为之一的，由县级以上地方人民政府建设主管部门责令限期改正；逾期未改正的，处10万元以上30万元以下的罚款；情节严重的，由颁发资质证书的部门责令停业整顿，降低资质等级或者吊销资质证书；造成损失的，依法承担赔偿责任：(一)未按照民用建筑节能强制性标准实施监理的；(二)墙体、屋面的保温工程施工时，未采取旁站、巡视和平行检验等形式实施监理的。,处罚-监理单位,对不符合施工图设计文件要求的墙体材料、保温材料、门窗、采暖制冷系统和照明设备，按照符合施工图设计文件要求签字的，依照建设工程质量管理条例第六十七条的规定处罚-工程监理单位有下列行为之一的，责令改正，处50万元以上100万元以下的罚款，降低资质等级或者吊销资质证书；有违法所得的，予以没收；造成损失的，承担连带赔偿责任：（一）与建设单位或者施工单位串通，弄虚作假、降低工程质量的；（二）将不合格的建设工程、建筑材料、建筑构配件和设备按照合格签字的。,处罚-销售单位,房地产开发企业销售商品房，未向购买人明示所售商品房的能源消耗指标、节能措施和保护要求、保温工程保修期等信息，或者向购买人明示的所售商品房能源消耗指标与实际能源消耗不符的，依法承担民事责任；由县级以上地方人民政府建设主管部门责令限期改正；逾期未改正的，处交付使用的房屋销售总额2%以下的罚款；情节严重的，由颁发资质证书的部门降低资质等级或者吊销资质证书。,处罚-注册执业人员,违反本条例规定，注册执业人员未执行民用建筑节能强制性标准的，由县级以上人民政府建设主管部门责令停止执业3个月以上1年以下；情节严重的，由颁发资格证书的部门吊销执业资格证书，5年内不予注册。,郴州市建设局郴建设字（2010）7号关于进一步加强建筑节能管理工作的通知,第一条 建设单位必须遵守民用建筑节能法律、法规和强制性标准，禁止明示或暗示设计、施工图审查、施工、监理、检测等有关单位违反民用建筑节能规定和标准。工程项目施工期间，建设单位必须在施工现场公示民用建筑节能工程的节能性能、节能措施和保护要求等节能信息。对不实施建筑节能的建设项目，除责令整改外，并按相关法律法规罚款，对拒不整改或整改不到位的建设项目不予竣工验收备案。,第三条强化施工环节执行建筑节能标准。施工单位应当按照民用建筑节能强制性标准和施工图设计文件组织施工；严禁使用列入国家和湖南省禁止使用目录的技术、工艺、材料和设备，对进入施工现场的建筑节能材料、设备进行检查验收，并按照规定的复检项目进行复检，经检测不符合民用建筑节能强制性标准和施工图设计文件要求的，不得使用。建筑节能各项分项工程完工后，建设单位应当及时组织验收，对不符合相关技术标准要求的，应当责成施工单位整改。建设单位组织竣工验收时，应当对建筑工程是否符合民用建筑节能强制性标准进行查验，并在竣工验收报告中注明建筑节能的专项内容，未经验收或者验收不合格的，不得出具竣工验收合格报告，不得交付使用。,第六条加强建筑节能的执法监管。各县（市、区）建设行政主管部门对违反国务院民用建筑节能条例湖南省民用建筑节能条例规定的建设、施工、监理、设计、施工图审查机构、检测等单位除责令整改、取不良行为记录外，要依法给予经济处罚。建设工程质量监督管理机构在监督报告中，要提出建筑节能的专项监督意见。建设行政主管部门、建设工程质量监督管理机构的工作人员对不符合民用建筑节能强制性标准的项目予以施工图审查备案、颁发施工许可证、竣工验收备案的，要执行国务院民用建筑节能条例湖南省民用建筑节能条例的规定对负有责任的主管人员和直接责任人员给予处分。,第三部分,建筑节能围护结构的几种做法,建筑节能分项工程划分,1 墙体节能工程2 幕墙节能工程3 门窗节能工程4 屋面节能工程5 地面节能工程6 采暖节能工程7 通风与空气调节节能工程8 空调与采暖系统的冷热源及管网节能工程9 配电与照明节能工程10 监测与控制节能工程,建筑节能围护结构,外墙屋顶外窗架空楼板分户墙门地面热阻地下室外墙,外墙,外墙保温方式：1 外墙外保温 2 外墙内保温 3 外墙自保温 4 外墙夹心保温,外墙外保温,外墙外保温系统起源于上世纪四十年代的瑞典和德国，至今已有60多年的历史。经过多年的实际应用和在全球不同气候条件下长时间的考验，证明采用该类保温系统的建筑，无论是从建筑物外装饰效果还是居住的舒适程度，是一项值得在全球范围内推广应用的节能新技术。如今，外墙外保温建筑已经成为欧美等发达国家市场占有率最高的一种建筑节能技术。20世纪60年代，美国从欧洲引入此项技术，并根据本国的具体气候条件和建筑体系特点进行了改进和发展。同样在70年代初的能源危机期间，由于建筑节能的要求，外墙外保温及装饰系统在美国的应用不断增加，至九十年代末，其平均年增长率达到了2025%。至今此项技术在美国的应用也达四十多年之久，最高建筑达44层，并在美国南部的炎热地区和寒冷的北部地区均有广泛的应用，效果显著。,优越性：保温隔热性能优越（导热系数0.05）；能基本上消除热桥（热损失比内保温减少20%）；较好的热稳定性。保护主体结构，（外部温变、雨雪、冻融和干湿循环）减少外墙温度变形裂缝，延长建筑物使用寿命；有效克服砌块建筑“热（冷）、裂、渗”的老大难问题。不占用室内使用面积，经济效益提高；不影响室内装修和设施安装；便于既有建筑的节能改造；外饰面层具有装饰利用价值；适用范围广范：民用、工业建筑、新建、扩建和改建的低、多、中高或高层，适用于各种砌体和混凝土外墙工程。,外墙外保温系统组成1粘贴层；2保温层；3聚合物砂浆保护层；4玻纤网格布；5机械锚固件；6面砖粘结层；7饰面层（弹性涂料或面砖）,加机械锚固外墙外保温系统,采用保温板粘贴工艺的外墙外保温系统在下列情况之一时，应使用机械锚固件作保温层与基层墙体的辅助连接：a、中高层或高层建筑的20m高度以上部分；b、用挤塑聚苯板或矿棉板做外保温层材料；c、基层墙体的表面材料可能影响粘结性能时；d、工程设计要求采用。,不同高度建筑物锚固件布置图,窗洞口与墙体转角部位保温板的排列及锚固件的布置 1保温板；2基层墙体转角；3锚固件；4窗洞口。,外墙内保温,外墙内保温是在墙体结构内侧覆盖一层保温材料，通过粘接剂固定在墙体结构内侧，之后在保温材料外侧作保护层及饰面。外墙内保温的缺点：主体结构未受到保温层保护，容易产生温差变形裂缝，耐久性降低，比外保温做法的相对寿命缩短；有热桥产生，且不易处理，削弱了墙体的绝热性能，绝热层的效率低（仅3040）；室内热稳定性差，温度波动大，夏季的外墙内表面温度高；热桥部位内表面相对容易结露；不利于住户的装修改造，内保温层在装修改造施工时易遭破坏；使用面积比外保温做法小。,材料：墙体保温浆料,胶浆类内保温(大城市禁用),内贴硬质建筑保温制品：,保温层挂装（龙骨+保温材料+硬质板）,外墙自保温,外墙自保温是一种依靠墙体材料自身的热阻满足传热系数和热惰性指标要求的节能技术。采用具有较小导热系数的墙体材料，在常规厚度时，平均Km值（传热系数）能满足节能指标要求，而不需另设保温层。可用于自保温的材料：蒸压加气混凝土制品、轻集料混凝土多孔砖制品、陶粒混凝土空心砌块制品、混凝土复合保温砌块（孔中插保温材料）。,蒸压加气混凝土制品,主要包括砂加气制品和粉煤灰加气砌块 我国是生产和应用加气混凝土较早的国家,早在19311932 年,在上海设厂生产加气混凝土砌块,并用以建造了当时国内最高的1720 层大楼5栋,不过楼建成后,工厂也停产了。到了60 年代引进瑞典西波列克斯技术,在北京市加气混凝土厂建成生产线。1976 年起由于墙改的需要,加气混凝土工业在我国迅速发展。1982 年,国家建筑材料工业局颁发了加气混凝土砌块的第一部产品标准(JC315-1982加气混凝土砌块),该标准分别于1989 年和1997 年完成修订,并以国家标准颁布,新的国家标准为GB/T11968-1997蒸压加气混凝土砌块,建设部也颁发了蒸压加气混凝土技术规程JC890-2001及配套的蒸压加气混凝土砌块建筑构造(03J104)设计标准。,加气混凝土砌块主要应用范围 蒸压加气混凝土砌块的密度为350 700 kg/m3,相当于红砖的1/3,普通混凝土的1/5。用于多层及高层内墙,可减小建筑物梁、柱截面尺寸及配筋,降低造价,减少基础投资,建筑物楼面梁可不受墙体限制布置,降低地震对建筑物的水平推力。材料特点：优点：加气混凝土具有轻质、保温、隔热、不燃等特点,可以加工制作成不同规格的板材、砌块和保温制品,作为单一的墙体材料,可以满足现行节能建筑的需要。缺点：1、材料强度低。2、这类材料保温性能虽好,但隔热性能差,热阻大,蓄热系数小。3、吸水性强，墙身易出现裂缝等问题。,轻集料混凝土多孔砖,轻集料混凝土多孔砖属于一种自隔热保温建筑体系的外围护结构主体材料。该材料主要采用水泥为胶结料，工业矿渣为主要集料，加入适宜的保温集料、粉煤灰等，加水搅拌、振压成型而成。通过优化孔宽、孔型、孔排列，选择适宜的壁肋厚，调整原材料配比，从而确保其优良的力学性能和热工性能，满足一般民用建筑结构设计需要和建筑节能规定性指标的要求。轻集料混凝土多孔砖具有强度高的特点，可根据不同要求生产MU5.0、MU7.5、MU10.0的产品，产品密度低仅为8001100级；保温性能好，传热系数仅为0.821.3(W/m2K)（瓦/平方米度）,优于我省建筑节能设计标准传热系数1.5W(m2.k)的要求。是一种很好的自隔热保温墙体材料，可广泛用于轻质填充或承重的内、外墙体。,轻集料混凝土多孔砖,轻集料混凝土多孔砖基本性能,（一）规格尺寸,（二）强度等级、密度等级范围、传热系数范围,(三)其它性能指标,注:以上数据均经湖南省建筑材料质量监督检验授权站和湖南省建设新技术推广中心建筑环境检测中心抽样检测,陶粒混凝土空心砌块,陶粒混凝土砌块是由超轻陶粒，水泥、掺合料及外加剂等组分，经计量搅拌成型养护等工序制成的一种轻质、保温墙体材料。经跟踪测试，节能保温效果显著，三百毫米陶粒砌块墙体相当于一米厚的墙体保温效果，是高低层建筑围护结构理想的墙体材料。,聚苯复合保温混凝土砌块（孔中插保温材料）,聚苯复合保温混凝土砌块是以水泥为胶结材料，砂、石、陶粒为主的集料，加水搅拌，成型，养护制成的一种多排错位矩形条孔的混凝土砌块，并在成品中插入并列多排聚苯乙烯泡沫塑料板复合而成的。,复合混凝土砌块具有以下主要特性：(1)砌块内镶嵌聚苯乙烯板，具有优良的保温、隔热、隔声性能，该砌块墙体能达到节能50效果，符合建筑节能要求；(2)保温侧聚苯板利用燕尾槽将保温材料与混凝土保护层镶嵌，增强了2种变形和质地很大不同材料的相互连接，确保保温层及混凝土保护层在受力中不脱落；(3)承重侧的空心率达47，从而达到减轻结构自重的目的。该砌块既有混凝土小型空心砌块施工方便、易于配筋、强度高、质轻等优点，又能使建筑达到良好的节能、隔声效果，是一种集节能、隔热、隔声性能于一体的节能型复合混凝土砌块。,外墙夹心保温,外墙夹心保温是将保温材料置于同一外墙的内、外侧墙片之间，内、外侧墙片均可采用传统的粘土砖、混凝土空心砌块等。1）这些传统材料的防水、耐候等性能均良好，对内侧墙片和保温材料形成有效的保护，对保温材料的选材要求不高，聚苯乙烯、玻璃棉、岩棉等各种材料均可使用；2）对施工季节和施工条件的要求不十分高，不影响冬期施工。近年来，在黑龙江、内蒙古、甘肃北部等严寒地区得到一定的应用。参照标准图集：DBJT03-22-2005外墙夹芯保温05J3-3,常用外围护结构材料的热工性能,常用保温隔热材料的热工性能,屋顶,屋顶,正置式屋面正置式保温是把保温层置于屋面防水层与结构层之间。倒置式屋面屋面工程技术规范GB50207-94和建筑设计资料集第二版第8册中阐明，倒置式屋面(IRMAROOF)就是“将憎水性保温材料设置在防水层上的屋面”。倒置式屋面是将保温层置于屋面防水层之上。,正置式屋面与倒置式屋顶的特性比较,正置式屋面的保温层材料被密闭在屋面内部，排湿困难，不仅屋面保温隔热性能得不到保证，而且夏季屋面受热后易因保温层内部水汽膨胀致防水层起鼓开裂，使屋面易于渗漏。另外，深色的防水卷材在屋面外表面，易使屋面在夏季吸收较多的太阳辐射热。倒置式屋面是一种当前最理想的屋面保温系统,让防水层获得充分的保护，使防水层表面温度变化幅度明显减小，避免防水层由于温度变化造成的破坏；同时使防水层免受紫外线照射、外界或人为撞击的破坏、给建筑物提供良好的防水保温功能，不需要增设排气孔,使施工变得简单不受气候的影响。,正置式保温保温层在防水层下面倒置式保温保温层在防水层上面，上加保护层,【绿化种植屋面的剖面结构】,构造说明：（设计时可适当调整，第4、5、6是最基本结构）第1层屋顶面层：新、旧建筑物或结构层的顶面；是否需要设计防水层视原有屋顶防水现状而定；,第2层防根层：视植物情况而定。如采用地被植物，可省去。花池、花槽种植乔、灌木处需采用；一般宜采用300-800g/m2复合抗根膜或防水抗根膜。第3层保湿层：400-600g/m2保湿毯，存储水份（4kg/m2），保护下部结构层在施工时不受破坏；第4层蓄排水层：蓄水、排水、透气、架空隔热和部分防止植物根系破坏面层砼五大作用；一般采用20、30型蓄排水板。第5层过滤层：150-500g/m2无纺布，防止栽培基质渗透流失，加强根系的连接，并可以存储水份，减缓水份蒸发；第6层栽培基质层：采用轻质、无异味、养分高、杀菌消毒、透水性能好等环境友好型屋顶绿化专用营养栽培基质；第7层保护层：主要防止栽培基质从顶层受冲刷(台风和暴雨)而流失，可采用陶粒等材料。,屋面绿化专用苗木,佛甲草(中国),高景天(德国),黄花景天(德国),绿景天(中国),【专用产品】,蓄水排水板：抗压强度高、储存水量大、排水快、透气性好、重量轻、不易堵塞、抗老化等优点。和同类产品相比：储存水量提高45-60%(4.5kg/m2)，抗压强度提高5-20%(300kPa)；轻质、长效营养土：干容重0.4-0.5g/cm3，具有无污染、无异味，效养分含量高而全、长效缓释、质轻多孔、渗水快、防虫驱虫、增强抗病力等优点；专用苗木：拥有薄层屋顶绿化专用植物材料库，包括适合薄土生长、耐热、耐旱、耐贫瘠草本植物和浅根系的低矮灌木，以及绿化效果好、抗倒覆、管理粗放的慢生小乔木和花卉；专用配套产品：抗根膜、保湿毯、专用杀虫剂、除草剂等。,屋面绿化实例,多彩的屋顶绿化,美丽的图书馆,第五立面的艺术,架空层的屋顶花园,成片屋面绿化,员工宿舍的立体绿化,外窗,建筑中窗的热阻远远小于其他外围护结构，据统计，一般居住建筑通过窗的散热量约占总散热量的13，窗户是保温能力最低的围护结构，一般情况下，通过单层窗的传热量是同等面积外墙的35倍,外窗是外维护结构传热的重要通道,需要根据严格控制外窗的传热系数。,公共建筑节能设计标准（夏热冬冷地区）GB 50189-2005,1.传统外窗的传热 2.节能设计后,建筑外窗选择的综合要求,提高窗户的保温性能几个途径：,1.窗墙面积比不宜过大。从节能角度考虑，尽量选择平开窗。2.提高玻璃的质量，玻璃是非金属材料，虽然导热系数仅为0.81.0W/.k，但玻璃厚度为4-5mm，自身热阻非常小，可以忽略不计，对于玻璃面积占6575%的窗户传热量十分可观，因此提高玻璃质量是改善窗户保温性能的重要途径。3.改变玻璃的结构：,A.窗户玻璃由单玻变成双玻或三玻，玻璃的保温性能会明显提高。这是由于玻璃间的空气层热阻增加，因为静止的空气其导热系数比任何材料都要低。(双玻在间距10mm以下，间距和热阻几乎成直线关系；双玻间距在1030mm时，间距和热阻的关系成曲线；当间距超过30mm时，由于对流与辐射热交换的综合作用，使空气的热阻增加十分慢。)空气层厚度与热阻关系:,双玻构造,B.玻璃镀膜 玻璃镀膜可以大大降低玻璃之间的辐射传热，实验证明，中空玻璃镀膜后，中空玻璃的热工性能明显改善，传热系数K由普通中空玻璃的3.03.1降低为1.72.3，其中空气层厚度为12mm的低辐射中空玻璃作为PVC塑料窗（单块玻璃镀膜）传热系数可以降1.72.0W/.k,镀膜中空玻璃实物结构图,C.工艺断热：目前市场常用的中空玻璃为双道密封的中空玻璃，即采用热塑性的丁基胶做内层密封，聚硫胶（较常采用）用于外层密封，同时在支撑框架（铝隔条）内填充防腐剂。由于铝隔条为热的良导体，使中空玻璃的周边，传热强度远大于中部，因此在制作时候，一定要在玻璃与铝条之间均匀涂抹丁基胶，它是热的不良导体。起到冷桥作用，此外在中空玻璃之间充惰性气体可降低中空玻璃的导热系数，提高保温性能。,气密性：建筑中常用的窗型，一般为推拉窗、平开窗和固定窗。(一)、推拉窗两个窗扇在窗框上下滑轨中开启和关闭，开窗面积为窗框的一半。热、冷气对流的大小和窗扇上下空隙大小成正比，因使用时间的延长，密封毛条表面毛体磨损、窗上下空隙加大对流也加大，能量消耗更为严重。(二)、平开窗分内外平开窗。正规的铝合金平开窗，其窗扇和窗扇、窗扇和窗框间一般均用良好的橡胶做密封压条。窗扇关闭后，密封橡胶压条压得很紧，密封性能很好，很难形成对流。这种窗型的热量流失主要是玻璃和窗框窗扇型材的热传导和辐射。从结构上讲，平开窗要比推拉窗有明显的优势。平开窗可称为真正的节能窗。(三)、固定窗的窗框嵌在墙体内，玻璃直接安在窗框上，用密封胶把玻璃和窗框接触的四边密封。正常情况下，有良好的水密性和气密性，空气很难通过密封胶形成对流，因此对流热损失极少。玻璃和窗框的热传导是热损失的源泉。固定窗是节能效果最理想的窗。,常用的门窗框物性比较,塑料窗框的传热：PVC塑料窗框传热系数与窗框型材结构设计有关，不同结构窗框具有不同的保温性能。目前大多选用三腔结构和四腔结构的窗框设计。三腔结构的PVC塑料门窗框传热系数为1.9 W/（K），四腔结构的PVC塑料门窗框传热系数为1.7W/（K）。,普通铝合金窗框的传热铝合金与PVC塑料的导热系数相差约1270倍，但在铝合金窗框型材截面中贯通内外表面的金属实体部分所占比例很小，因此对整个窗框的保温性能影响程度降低。由热力学公式计算出普通三腔结构铝合金窗框的传热系数在6.2W/(K)。断热铝合金窗框的传热断热铝合金型材的传热方式相当于两块金属之间由导热系数较小的断热桥和空气间隙联结。这种型材结构设计，大大降低了窗框的传热系数，由热力学公式计算出断热铝合金窗框的传热系数在3.75W/(k)。,常用节能窗节能效果窗户玻璃 窗框扇面积比 传热系数W/（K）节能效果普通铝合金窗 单玻 30 6.2 0(595)双层中空玻璃 4.14 33.3(5125)Low-E中空玻璃 3.06 50.7断热铝合金窗 单玻 30 5.46 12(595)双层中空玻璃 3.3 46.8(5125）Low-E中空玻璃 2.32 62.6PVC塑料窗 单玻 35 4.7 24.2(595)双层中空玻璃 2.78 55.2(5125)Low-E中空玻璃 1.78 71.3,不同材料节能性能比较,(1)非金属窗保温性能优于金属窗。(2)双玻窗、中空玻璃窗和双层窗的保温性能明显优于同类窗框型材的单玻窗。(3)铝合金型材断热窗的保温性能优于型材不断热的铝合金窗，铝合金型材断热LOW-E中空玻 璃窗的保温性能比铝合金型材断热中空玻璃窗更好。(4)复合双玻（或中空玻璃）窗的保温性能明显优于金属双玻（或中空玻璃）窗。铝合金型材断热LOW-E中空玻璃窗、PVC塑料LOW-E中空玻璃窗节能效果最佳。,其他节能方式-建筑遮阳,作用：防热降温防止眩光防紫外线,建筑遮阳,特点：建筑遮阳不等于窗口遮阳建筑遮阳或许是最有效的被动式手段建筑遮阳构件的设计往往是凸现建筑高技术和艺术相结合的重点手段,建筑外遮阳的形式,百叶自其出现之始，基本的功用包括通风、遮阳和隐密，而如今这种过去多用于室内的构件逐渐地走到了室外，而且成为建筑外遮阳的一个重要元素。室外百叶帘，可以随时调节室内遮光或采光度。百叶一定角度的可调，即使是全玻璃幕墙，依旧可使建筑内部的活动不被外界所视，而且通过百叶可以将室外风景完全收拢，室内与室外融为一体。百叶的叶片平行排列，线条感强，能丰富建筑的立面设计。,百叶帘外遮阳,卷帘外遮阳，能把太阳直射辐射阻挡在室外，同时还因具有较大的热阻而有效地减少通过窗户的温差传热损失，建筑夏天防晒，冬天保暖的效果好，空调年耗冷量低，节能率高。,卷帘采用针孔效应和自动升降系统可以随意调节光线，根据需要调整房间的明暗度，既能保护隐私也能透光透气。,卷帘外遮阳,铝合金格栅作为外遮阳构件具有导光的作用，并成为建筑的立面元素，美观时尚。,格栅在立面上使用可以形成光影，搭配以格栅线条，无意中产生了更多的情调和情趣。,铝合金格栅外遮阳,推拉木格栅外遮阳,木格栅外遮阳形式较为多样，大都可开启或者可移动，可调节阳光的照射量，遮阳性较好。,木格栅外遮阳,铝合金机翼外遮阳系统可以阻挡大部分的太阳辐射，且具有很好的通风散热性能。,百叶式铝合金机翼外遮阳,铝合金机翼外遮阳,织物外遮阳系统，与传统窗帘相比，能够有效阻挡大部分阳光热辐射，一开始就能将热温隔绝在室外，并可以自由调控光线，增强室内舒适度。织物构件一般只用于较矮处，弥补其抗风性的不足。,织物构件外遮阳,建筑构件固定外遮阳是成本低、安全性好、透射率高的遮阳构件，对模型空调年耗能量的影响是很显著的。,建筑构件固定外遮阳,对于南向建筑来说，挡板遮阳和综合遮阳的节能效果较好。,可开启的外层木质、塑料窗扇，根据不同的需要对阳光的照射进行调整，是一种较为古典的形式，既美观又有很好的遮阳效果。,其他外遮阳形式,折叠式窗扇外遮阳，一般用于外廊式建筑的走廊。窗扇采用格栅的采光效果和遮阳性都很好。,其他外遮阳形式,外遮阳、中间遮阳、内遮阳比较,第四部分,建筑节能验收规范强制性要求,建筑节能工程施工质量验收规范GB50411-2007,1.0.5 单位工程竣工验收应在建筑节能分部工程验收合格后进行。3.1.2 设计变更不得降低建筑节能效果。当设计变更涉及建筑节能效果时，应经原施工图设计审查机构审查，在实施前应办理设计变更手续，并获得监理或建设单位的确认。3.3.1 建筑节能工程应按照经审查合格的设计文件和经审查批准的施工方案施工。,4.2.2 墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。4.2.7 墙体节能工程的施工，应符合下列规定：1 保温隔热材料的厚度必须符合设计要求。2 保温板材与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求。保温板材与基层的粘结强度应做现场拉拔试验。3 保温浆料应分层施工。当采用保温浆料做外保温时，保温层与基层之间及各层之间的粘结必须牢固，不应脱层、空鼓和开裂。4 当墙体节能工程的保温层采用预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。,4.2.15 严寒和寒冷地区外墙热桥部位，应按设计要求采取节能保温等隔断热桥措施。5.2.2 幕墙节能工程使用的保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃的传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。6.2.2 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。7.2.2 屋面节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。,8.2.2 地面节能工程使用的保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。9.2.10 采暖系统安装完毕后，应在采暖期内与热源进行联合试运转和调试。联合试运转和调试结果应符合设计要求，采暖房间温度相对于设计计算温度不得低于2，且不高于1。12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。,13.2.5 通风与空调监测控制系统的控制功能及故障报警功能应符合设计要求。15.0.5 建筑节能分部工程质量验收合格，应符合下列规定：1 分项工程应全部合格；2 质量控制资料应完整；3 外墙节能构造现场实体检验结果应符合设计要求；4 严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检测结果应合格；5 建筑设备工程系统节能性能检测结果应合格。,
