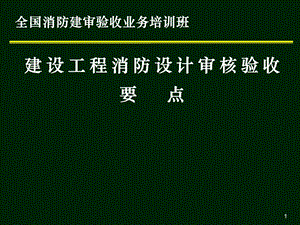

建设工程消防设计审核验收要点.ppt

,建设工程消防设计审核验收要 点,全国消防建审验收业务培训班,1,前 言,我国消防工作的方针是“预防为主、防消结合”。保证建设工程的消防设计符合国家标准，严格控制其施工质量，是贯彻这一方针的重要体现，也是预防发生建筑火灾，减少火灾危害的根本。根据我国的消防法和建设工程消防监督管理规定，建设工程的消防设计、施工必须符合国家工程建设消防技术标准。建设、设计、施工、工程监理等单位应当遵守消防法规、国家消防技术标准，对建设工程消防设计、施工质量和安全负责。公安机关消防机构依法实施建设工程消防设计审核、消防验收和备案、抽查。消防设计审核和验收，应该是依法对建设工程的设计和施工进行质量控制，主要为程序审查和质量抽查、核查。强制性条文与规范其他要求的关系。,2,前 言,建设工程消防设计的目的：优化建筑耐火、防火和灭火等各部分的设防要求，确保建筑的消防安全性能达到一定的标准。建设工程消防设计的主要内容：1）尽量降低建筑火灾危险并有效预防发生火灾的方法和技术措施 2）确定能及时、快速、有效侦测、控制和扑灭建筑内初起火灾的各种技术措施3）能限制建筑火灾和烟气蔓延，保证建筑结构耐火安全的技术措施4）保证建筑内的人员在火灾时能安全疏散、避难的技术措施,3,报 告 提 纲,概述城市消防规划总平面布局建筑的耐火等级与防火构造建筑的平面布置与内部分隔建筑防爆,4,消防安全疏散与避难消防给水和灭火设施防烟、排烟和火灾自动报警十.电气防火与消防供电十一.建设工程消防性能化设计十二.其他专项工程,一、概述,一）消防设计审核、验收依据二）目标与要求三）几个概念,5,一、概述,一）消防设计审核依据 1、消防法、建设工程消防监督管理规定 2、工程建设设计规范、各类产品标准 1）建筑防火类规范（1）建筑设计防火规范 GB 50016-2006（2）农村建筑防火规范 GB 50039-2010（3）高层民用建筑设计防火规范 GB 50045-95（2005年版）（4）汽车库、修车库、停车场设计防火规范 GB 50067-97（5）人民防空工程设计防火规范 GB 50098-2009（6）石油化工企业设计防火规范 GB 50160-2008（7）石油和天然气工程设计防火规范 GB 50183-2004,6,一、概述,2、工程建设设计规范 1）建筑防火类规范（8）火力发电厂与变电站设计防火规范 GB 50229-2006（9）飞机库设计防火规范 GB 50284-2008（10）钢铁冶金企业设计防火规范 GB 50414-2007（11）纺织工程设计防火规范 GB 50565-2010（12）有色金属工程设计防火规范 GB 50630-2010（13）建筑内部装修设计防火规范 GB 50222-95（2001年版）（13）酒厂设计防火规范 GB 5050694-2011（14）储罐区防火堤设计规范 GB 50351-2005（15）水利水电工程设计防火规范 等等,7,一、概述,2、工程建设设计规范 2）消防设施类规范（1）火灾自动报警系统设计规范 GB 50116-98（2）火灾自动报警系统施工及验收规范 GB 50166-2007（3）自动喷水灭火系统设计规范 GB 50084-2001（2005版）（4）自动喷水灭火系统施工及验收规范 GB 50261-2005（5）水喷雾灭火系统设计规范 GB 50219-95（6）固定消防炮灭火系统设计规范 GB 50338-2003（7）建筑灭火器配置设计规范 GB 50140-2005（8）干粉灭火系统设计规范 GB 50347-2004（9）细水雾灭火系统设计规范（制定）,8,一、概述,2、工程建设设计规范 2）消防设施类规范（10）卤代烷1211灭火系统设计规范 GBJ 110-87（11）卤代烷1301灭火系统设计规范 GB 50163-92（12）二氧化碳灭火系统设计规范 GB 50193-93（2010年版）（13）气体灭火系统施工及验收规范 GB 50263-2007（14）低倍数泡沫灭火系统设计规范 GB 50151-92（15）高倍数、中倍数泡沫灭火系统设计规范 GB 50196-93（16）泡沫灭火系统施工及验收规范 GB 50281-2006等,9,一、概述,2、工程建设设计规范 3）建筑类规范 石油库设计规范GB50074-2002汽车加油加气站设计及施工规范GB50156-2006城镇燃气设计规范GB50028-2006氧气站设计规范GB50030-91、氢气站设计规范GB50177-2005乙炔站设计规范GB50031-91爆炸和火灾危险环境电力装置设计规范GB50058-92建筑物防雷设计规范GB50057-94（2000年版）冷库设计规范GB50072-2001住宅设计规范GB50096-99（2006年版）、住宅建筑规范GB50368-2005其他各类建筑设计规范,10,一、概述,二）目标与要求1、建设工程消防设计审核的目标1）确认设计符合国家相关标准规范；2）核查所设计的消防设施有利于扑救和控制火灾，有利于人员的安全疏散，有利于将火灾及其烟气控制在设定的范围内，能在主动防火系统与被动防火系统设计之间实现优化。2、建设工程消防验收的目标1）确认所有施工符合设计和设计提出的技术要求；2）确认工程中所用材料、安装的产品符合国家标准，能达到要求的防火性能。,11,一、概述,3、要求1）建设工程消防设计要处理好设计标准、使用功能和消防安全之间的关系，使其既符合规范要求，又满足使用功能和建筑创意，还能为建筑投入使用后的消防安全管理创造有利的条件。2）在执行标准时，不能简单、教条地生搬硬套条文，而要通过综合分析建设项目的布局与防火间距、消防救援场地与消防车道、防火分隔与安全疏散、防烟与排烟、灭火与报警设施等方面的可行条件，在能满足标准条文确定的目标条件下寻求合理的优化设计或确认相应的替代方法。3）对于验收，必须严格按照设计文件和国家标准要求进行。,12,一、概述,三）几个概念1、重要公共建筑2、疏散出口、安全出口、出入口或出口3、有顶步行街和中庭4、仓库和物流建筑、物流仓库5、防火墙与防火隔墙6、避难层与避难间7、火灾危险性分类,13,三）几个概念7、火灾危险性分类分为甲、乙、丙、丁、戊类1）生产的火灾危险性应根据生产中使用或产生的物质性质及其数量等因素分类同一座厂房或厂房的任一防火分区内有不同火灾危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。火灾危险性较大的生产部分占本层或本防火分区面积的比例小于5%或丁、戊类厂房内的油漆工段小于10%，且发生火灾事故时不足以蔓延到其他部位或火灾危险性较大的生产部分采取了有效的防火措施时，可按火灾危险性较小的部分确定。,14,一、概述,三）几个概念7、火灾危险性分类2）储存物品的火灾危险性应根据储存物品的性质和储存物品中的可燃物数量等因素类同一座仓库或仓库的任一防火分区内储存不同火灾危险性物品时，该仓库或防火分区的火灾危险性应按其中火灾危险性最大的类别确定。丁、戊类储存物品的可燃包装重量大于物品本身重量1/4，或可燃包装体积大于物品本身体积的1/2的仓库，其火灾危险性应按丙类确定。,15,一、概述,二、城市消防规划,一）城市消防规划依据二）城市消防规划的目标三）城市消防规划的主要内容四）城市消防规划的要点,16,二、城市消防规划,一）城市消防规划依据1）城市用地分类与规划建设用地标准GBJ137-902）城市居住区规划设计规范GB50180-933）村镇规划标准GB50188-934）城市道路交通规划设计规范GB50220-955）城市规划基本术语标准GB/T50280-986）城市给水工程规划规范GB50282-987）城市排水工程规划规范GB50318-20008）城市用地分类代码CJJ46-919）城市道路绿化规划设计规范CJJ75-9710）城市用地竖向规划规范CJJ83-9911）城市消防规划规范12）消防通信指挥系统设计规范GB50313-2000,17,二、城市消防规划,二）城市消防规划的目标1、调整、完善城市消防力量布局，并使其与城市各区域的火灾风险相适应。2、改善和提高城市整体消防保障水平。三）城市消防规划的主要内容1、消防安全布局、消防站、消防供水、消防通信、消防车通道等的规划、消防装备发展规划等。2、调整、完善不符合消防安全要求的城市消防安全布局，完善或提升、充实不适应实际需要的公共消防设施或消防装备。,18,二、城市消防规划,三）城市消防规划的主要内容1、调整居住区、商业区、办公区、工业区、危险品储存区等城市功能分区2、根据各类设施的安全间距、建筑类型与耐火性能等、重要危险源控制、人员聚集场所布置、临时疏散场地布置、城市生命线工程设施控制等，合理确定消防安全布局3、按照不同区域的道路和火灾风险确定消防站布局4、规划消防水源、给水管网、水压与消火栓布置等消防给水系统5、结合消防车道要求，规划城市道路、专用道路、回车场等消防通道6、根据城市发展状况和消防救援需要，规划有线、无线、图象传输、实时信息处理、通信调度与交通管制、调度中心与火场联系等消防通讯体系,19,二、城市消防规划,四）城市消防规划的要点1、搜集详实的城市消防规划的主要基础资料1)城市气象、水文资料2)城市工业、农业、商业和文化卫生教育发展和人口状况资料，以及相关设施和人口分布状况3)城市供水、供电、通讯、交通状况资料4)城市历年火灾状况资料5)城市建构筑物数量、分布及其耐火性能等6)城市各级火灾风险分布情况7)城市公共消防设施资料8)城市消防队伍数量、装备情况等,20,二、城市消防规划,四）城市消防规划的要点2、对城市各类用地的火灾风险进行科学评价3、各消防规划的分项要求1）城市规划布局与功能分区应科学合理，能有效降低城市的整体火灾风险；2）城市道路和桥梁规划应能保证消防车通行；3）消防站的站址和等级布局合理，与所辖区域的火灾风险和道路交通情况相适应；4）各区域的消防水源和消防给水系统与城市给水规划相适应；5）城市消防通讯指挥系统应适应当地消防现实和发展需要。,21,三、总平面布局,一）功能分区二）建筑间的相互关系与防火间距三）消防车道四）消防救援场地五）消防水源与室外消防供水系统,22,三、总平面布局,一）功能分区1、建筑类别，民用建筑、生产建筑和仓库、甲、乙、丙类液体储罐（区）、可燃气体储罐（区）、助燃气体等储罐、可燃材料堆场2、周围消防水源3、风向与地势4、道路交通条件,23,三、总平面布局,二）建筑间的相互关系与防火间距1、相邻建筑的火灾危险性与火灾蔓延工厂和仓库的布局，建筑布局与消防救援的关系，建筑布局与火灾蔓延的关系火灾的蔓延方式与蔓延条件延烧与热辐射，少数情况为飞火,24,三、总平面布局,二）建筑间的相互关系与防火间距2、防火间距1）原理2）主要因素建筑物的耐火等级是影响防火间距的主要因素。建筑防火间距主要是针对火灾的热辐射作用而采取的防火措施。通过合理的建筑规划布局、提高建筑的耐火等级、提高自身的消防安全性能，有利于防止火灾蔓延。,25,三、总平面布局,二）建筑间的相互关系与防火间距2、防火间距3）要点建筑间距满足安全要求，符合标准规定。超高层建筑的防火间距防火间距不足时的替代措施能有效防止建筑间的火灾蔓延。建筑的耐火等级和火灾危险性相邻建筑的高低及外墙和屋顶的防火构造建筑的灭火救援条件与要求周围地理环境和水源保障等情况,26,三、总平面布局,三）消防车道1、目标满足当地消防车和扑救对象建筑所需消防车通行的要求。满足消防车快速接近扑救对象和到达救援场地的要求。满足消防车停靠取水的要求。2、要求（设置要求与技术要求）消防车道的设计应尽可能利用城市街区或厂区、库区内的各级道路。利用不上街区道路的工厂、仓库、堆场、大型建筑物等以及供消防车取水的天然水源和水池，应设置消防车道。,27,三）消防车道2、要求建筑物的沿街部分长度大于150m或沿街建筑加上建筑侧翼的总长度大于220m时，应设置穿过建筑物的消防车道。单独设置的环形消防车道，与城市道路网的连通点不应少于2处。尽头式消防车道具有满足消防车回车的场地。消防车道的净宽度、净高度、路面及其下部管沟或结构等承压能力、供消防车停留的路面坡度符合规范要求。消防车道的中心线间距不宜大于160m，使路网内的建筑物都能处于2个室外消火栓的保护范围之内。消防车道停留的路面与室外、市政消火栓的距离不超过2m。,28,三、总平面布局,四）消防救援场地建筑消防设计审核与验收应与灭火救援需要紧密结合。任何建筑均应结合消防车道设置消防救援场地。对于高层建筑，底边至少应当有一个长边，或者有1/4的连续周边长度且不小于一个长边长度临近消防车道。1、场地的长度和宽度满足消防车辆转弯、战斗展开、抢险救护等的要求。2、临近建筑物一侧无妨碍消防车作业的障碍物，坡度满足消防车安全停靠并展开作业的要求。3、场地靠建筑外墙一侧的边缘至建筑外墙的距离满足消防车展开和消防员安全作业需要。,29,三、总平面布局,五）消防水源与室外消防供水系统1、消防水源1）可靠的消防水源是扑救火灾的必要条件，消防水源可采用天然水体和消防水池或城市供水管网保证。2）水源应有保证。天然水源、人工水池的水量和取水设施；市政供水管网能否直接连接，连接的保障措施和流量。3）消防用水总量=建筑的室内、外消防用水量之和。4）水源区域公用与火灾次数。,30,三、总平面布局,五）消防水源与室外消防供水系统2、室外消防供水系统1）消防给水系统必须在区域规划和建设初期同时、统一设计。2）城市、居住区应沿道路设置市政消火栓。3）民用建筑、厂房（仓库）、储罐（区）、堆场、隧道等建设工程，用于消防救援和消防车停靠的屋面或坡道等位置，均应设置室外消火栓。4）市政消火栓和室外消火栓要能满足任何时间的消防车取水需要。,31,三、总平面布局,五）消防水源与室外消防供水系统2、室外消防供水系统5）消防用水量小或设置对象处于周围市政消火栓保护范围内时，可以不设置室外消火栓。6）需要向建筑内的消防管网供水的建设工程，应设置消防水泵接合器。（高层建筑、层数超过4层的厂房、仓库、层数超过5层的公共建筑、城市交通隧道等）7）管网与管道应保证供水的可靠性。,32,三、总平面布局,四、建筑的耐火等级与防火构造,一）建筑的耐火等级二）建筑构件的耐火性能三）建筑内的防火构造四）建筑内部装修与外保温,33,四、建筑的耐火等级与防火构造,一）建筑的耐火等级建筑的耐火等级分类便于对建筑进行区别设防。建筑的耐火等级是建筑消防设计的基础。审核具体建筑时，必须首先明确其耐火等级。1、要点1）规范有明确规定的建筑物，其耐火等级应符合规范要求。2）规范无明确规定者，建筑的耐火等级应与建筑的功能、建筑高度、体量、扑救难度及火灾危险性类别等相适应。2、建筑的耐火等级确定与多种因素有关，但重要的公共建筑以及建筑的火灾危险性高或高度高或规模大时，不应低于一、二级耐火等级。,34,二）建筑构件的耐火性能1、目标建筑结构与建筑的耐火等级一致，主要承重构件能支撑建筑不致发生垮塌。2、要点1）构件的耐火极限与燃烧性能符合标准规定。2）火灾危险性大或火灾荷载大或扑救难度大的建筑，其构件要适当提高。超高层民用建筑楼板的耐火极限应提高至2.00h。3）火灾危险性较低的建筑，其构件的耐火极限可适当降低。4）当必须采用难燃性构件替代不燃性构件时，其耐火时间应相应提高0.25h。,35,四、建筑的耐火等级与防火构造,二）建筑构件的耐火性能3、结构的耐火性能，应根据建筑的实际情况，综合考虑建筑构件在防火、防烟方面所起的作用及其部位，分清构件在整个结构中的主次关系，合理确定其防火要求。1）主要构件。建筑的主要构件是指为建筑结构提供基本承载能力的构件，包括：防火墙、承重墙、梁、柱、楼板、屋顶承重构件和疏散楼梯等。2）次要构件。建筑的次要构件主要指建筑结构中的非主要承重构件，包括非承重墙体、屋顶承重结构上的连接杆件、吊顶等。,36,四、建筑的耐火等级与防火构造,二）建筑构件的耐火性能4、不同构件的燃烧性能要求与耐火极限的含义1）楼板：一、二、三级建筑，不燃构件；四级，难燃构件；2）梁、柱：一、二、三级建筑，不燃构件；四级，难燃构件；3）防火墙、承重墙、楼梯（电梯）间墙、走道隔墙、非承重墙和房间隔墙：一、二级建筑，不燃烧体；三级建筑除非承重外墙和房间隔墙为难燃烧体外，其他为不燃烧体；四级建筑除防火墙外，均为难燃烧体。5、金属构件及其节点的防火保护6、预应力构件,37,四、建筑的耐火等级与防火构造,三）防火构造阻止火灾或烟气蔓延是防火构造的主要目标。1、防火墙 1）防火墙是建筑物之间防火间距不足的替代措施之一，也是建筑内防火分区之间的主要分隔措施。2）要点应直接设置在建筑物的基础或钢筋混凝土框架、梁等承重结构上。其构造应使防火墙任意一侧的屋架、梁、楼板等受到火灾的影响而破坏时，不致使防火墙倒塌。其技术性能和其他构造防火措施符合标准规定。,38,四、建筑的耐火等级与防火构造,三）防火构造2、防火隔墙1）防火隔墙是防火分区内再进行防火分隔的主要分隔措施，如燃油锅炉房、柴油发电机房的储油间等建筑内火灾危险性大的部位、消防设备间、消防控制室等重要的房间，及其其他需要分隔的部位与其他部位的分隔措施。2）要点不需直接设置在建筑物的基础或钢筋混凝土框架、梁等承重结构上，不需保证其结构稳定的独立性。其他构造防火措施与防火墙类似。3、防火墙与防火隔墙的替代措施,39,四、建筑的耐火等级与防火构造,三）防火构造4、建筑内的管井与电梯井 敷设各种管道的竖井、隐蔽空间是火灾和烟气蔓延的竖向通道，且不易发现和扑救，蔓延范围大。1）建筑内的设备设置及各类管线敷设应满足防火安全要求。2）管道和线缆及其附件的材料应尽可能减小其对火灾发展和人员疏散等的增强或危害作用。3）敷设各种管道的竖井、电梯井或隐蔽空间应能在火灾时保证自身的防火完整性。4）输送高温流体的管道具有能避免引燃其附近的可燃物的隔热防火措施或与可燃物保持足够的安全距离。,40,四、建筑的耐火等级与防火构造,三）防火构造4、建筑内的管井与电梯井 5）燃气或可燃液体管道系统应确保无泄漏，应采取措施保持与使用系统的设备或装置相适应的安全压力、温度，并具有事故或火灾时能及时关断供应源的装置或隔离措施。6）防烟、排烟、采暖、通风和空气调节系统中的管道，在穿越隔墙、楼板及防火分区处具有防火阀等分隔措施。5、防火门、窗和防火卷帘严格控制防火卷帘的设置部位6、建筑内各部位的缝隙和建筑变形缝,41,四、建筑的耐火等级与防火构造,四）建筑内部装修 与外保温1、内部装修无机材料和有机材料；平板状建筑材料、铺地材料和管状绝热材料1）建筑的室内外装修设计应尽可能降低因装修而增加建筑引发火灾和导致火灾蔓延的危险以及火灾对人身的危害。2）根据不同使用要求和功能以及建筑的火灾危险性，限制可燃装修材料的用量，尽可能选用无机或难燃材料或烟生成量小、热分解产物毒性低、热释放速率低的其他材料。3）要求 高层、地下或半地下较单、多层或地上严格；民用建筑较工业建筑严格；重要或大型公共建筑较一般或小型公共建筑严格。,42,四、建筑的耐火等级与防火构造,四）建筑内部装修 与外保温2、外保温 外墙内保温、外墙外保温、外墙保温结构一体化、屋面保温1）外保温材料的燃烧性能因建筑高度不同而异。高度低，要求低；高度高，要求高。对有空腔结构的外墙，要求严格，对无空腔结构的外墙，可适当降低。2）对医院、学校等人员疏散能力相对较弱的建筑或场所的外保温材料的燃烧性能要求严格。3）对保温系统中外包覆材料的燃烧性能的要求较为严格。4）要求保温系统中外包覆材料具有一定厚度或耐火极限。5）结构保温一体化的外保温系统，材料的燃烧性能可降低。,43,四、建筑的耐火等级与防火构造,四）建筑内部装修 与外保温6）当外保温系统采用不同于规范规定的材料和构造时，允许整体外保温系统经过标准火灾试验并达到合格判定标准的系统7)采用B1、B2级保温材料，在表面有薄抹灰层保护的条件下，外墙面燃烧的范围仍比较大。设置300mm的不燃材料防火隔离带可以阻止火灾向上层的蔓延。8)幕墙外保温系统的烟气生成量和系统损毁程度，均远大于非幕墙的外保温系统。幕墙系统空腔内部存在显著的火焰和烟气蔓延现象。9)屋面保温材料的燃烧性能不应低于B2级。10）外保温系统的饰面材料应为A级材料。,44,四、建筑的耐火等级与防火构造,五、建筑的平面布置与内部分隔,一）平面布置二）防火分区三）防火分隔,45,五、建筑的平面布置与内部分隔,一）平面布置1、与使用功能或用途的关系1）生产与储存2）办公与生产管理、休息等生产或仓储管理辅助场所3）电影院与剧场，歌舞娱乐放映游艺场所，儿童活动场所等4）会议、展览、观众厅、多功能厅等人员密集场所,46,五、建筑的平面布置与内部分隔,一）平面布置2、与内部不同火灾危险性空间的关系1）生产中的高火灾危险场所2）易燃易爆物品使用与存放场所3）民用建筑中的高火灾危险场所3、与安全疏散的关系4、与灭火救援的关系消防水泵房、消防控制室等,47,五、建筑的平面布置与内部分隔,二）防火分区1、目标当建筑物内某一个防火分区着火时，其防火分隔措施应能防止燃烧产生的热和烟，通过楼板、楼梯间、管道井、门窗洞口等向相邻防火分区蔓延，从而有效地阻止火灾在建筑物内水平及竖直方向的蔓延。防火分区的划分能有利于火灾扑救和减少火灾危害。2、水平和竖向防火分区的划分方式3、要求1）防火分区的允许建筑面积（一般建筑、特殊建筑）2）保证措施,48,五、建筑的平面布置与内部分隔,三）防火分隔1、目标与防火墙类似2、要求1）防火分区一般按功能划分，防火分隔一般按用途划分。2）分隔部位3）主要采用防火隔墙分隔,49,一）防爆方式二）建筑结构防爆三）建筑电气防爆四）防爆构造,50,六、建筑防爆,一）防爆方式1、抑爆2、防爆3、泄爆4、抗爆二）建筑结构防爆1、有爆炸危险的甲、乙类厂房宜独立设置，并宜采用敞开或半敞开式。2、承重结构宜采用钢筋混凝土或钢框架、排架结构。,51,六、建筑防爆,二）建筑结构防爆1、泄压设施设置 2、泄压面积3、泄压设施技术要求1）泄压面积的材料与连接2）泄压面积的大小3）泄压面积的设置位置三）建筑电气防爆1、静电 2、火花、电弧 3、释放源周围爆炸危险区域划分,52,六、建筑防爆,三）建筑电气防爆4、环境条件1）具有易燃易爆气体/蒸气的爆炸危险性环境/作业场所2）具有可燃性粉尘的爆炸危险性环境/作业场所。3）易燃易爆气体/蒸气和可燃性粉尘同时存在的环境/作业场所。4）上述三种情况下又同时存在腐蚀性介质以及其他特殊条件（高温高湿、低温、砂尘雨水、振动）影响的环境/作业场所。,53,六、建筑防爆,四）建筑防爆构造1、抗爆墙2、防爆地面3、屋顶4、地沟、槽5、风管6、减压板7、泄爆连接8、屋面防积雪9、防爆门斗,54,六、建筑防爆,长径比的计算 长径比为建筑平面几何外形尺寸中的最长尺寸与其横截面周长的积和4.0倍的该建筑横截面积之比。,L4（Bh）2（Bh）,L,B,h,55,六、建筑防爆,二）建筑防爆 4、计算举例,56,六、建筑防爆,七、消防安全疏散与避难,一）安全疏散与避难设计的主要内容二）基本要求、审查要点三）疏散出口和安全出口四）疏散走道、疏散楼梯与疏散通道五）疏散宽度与疏散距离六）疏散指示标志与应急照明七）避难设施,57,七、消防安全疏散与避难,一）安全疏散与避难设计的主要内容1、疏散路线规划、疏散人数计算2、疏散出口和安全出口的平面布置及其数量计算3、疏散出口和安全出口的总净宽度和各个出口的净宽度确定4、疏散楼梯的布置、梯段与平台宽度、形式、安全保证措施5、疏散走道和空间内疏散通道的宽度、布置和保证措施6、避难层或避难间的设置位置、避难人数计算、使用面积大小、防烟与防火措施7、疏散指示标志的形式和设置要求8、应急照明的设置位置、照度和电源保证方式,58,七、消防安全疏散与避难,二）基本要求、审查要点1、安全疏散和避难逃生设施，应与建筑功能或空间用途、使用人数、建筑面积、建筑高度等相适应。2、每个房间或每个防火分区或建筑的每个楼层应具有足够的疏散宽度和疏散或安全出口，其疏散距离必须满足人员安全到达安全出口的要求。3、避难设施应能为避难人员提供足够的避难空间，并应满足避难人员的安全停留要求。4、安全疏散或避难设施应能在设计的疏散或避难时间内有效防止火灾和烟气的危害。5、疏散路线应符合人员的行为习惯，并应力求短捷、少曲折，做到步步安全，尽量不与救援路线交叉。6、疏散人数计算、疏散指示标志和应急照明设置正确。,59,七、消防安全疏散与避难,三）疏散出口和安全出口疏散出口是，某一活动空间或房间的出口或门；安全出口是直接通向安全室外或安全区域的疏散出口。足够数量的出口，人员和安全疏散的重要条件。出口的位置和数量，应结合建筑的空间合理组合，兼顾其使用功能和安全性，使建筑物内的人员能在接到火警后在规定的时间内，全部安全疏散到室外或其他安全地带。严格控制设置1个出口和袋形走道的情形。,60,七、消防安全疏散与避难,三）疏散出口和安全出口1、疏散出口1）数量应根据房间的面积、疏散距离和人数等情况设置。2）每个房间的出口一般不应少于2个，且应尽可能相互远离。相邻间小于5m的出口，应按一个考虑。3）建筑面积较大或有固定座位等设施的场所，要有实现规划的疏散通道。4）门的最小净宽度不应小于0.9m（厂房和库房例外），首层外门宽度，袋形走道尽端的房间1.4m。5）房间的疏散距离符合要求6）高层建筑中敞开办公空间的门直通疏散楼梯间问题,61,七、消防安全疏散与避难,三）疏散出口和安全出口2、安全出口1）数量应根据其建筑的耐火等级、层数、面积、疏散距离等情况设置，最大疏散距离应根据建筑耐火等级、楼梯间形式和疏散方式确定。2）每个楼层或防火分区的安全出口不应少于2个，且各楼层或防火分区的安全出口总宽度满足规范要求。3）安全出口应分散布置且应尽可能相互远离。相邻间小于5m的出口，应按一个安全出口考虑。4）直接通向室外疏散坡道或疏散楼梯的出口可作为安全出口。5）电梯、自动扶梯和自动人行道不得计作安全出口（地铁外）,62,七、消防安全疏散与避难,三）疏散出口和安全出口3、疏散门疏散门应采用平开门，不应采用推拉门、卷帘门、吊门、转门，开启方向原则上应与人员疏散的方向一致，一般为向外开启。1）甲、乙类厂房或仓库，不论房间面积大小，必须向外开启。2）丙、丁、戊类的厂房、仓库和单、多层民用建筑中每樘房间门的疏散人数不大于30人时，门的开启方向不限。3）仓库首层靠墙的外侧可设推拉门或卷帘门。4）高层民用建筑内设有固定座位的观众厅、会议厅等人员密集场所的门应采用推闩式外开门。5）丁、戊类多层厂房和多层住宅建筑中封闭楼梯间的门可采用双向弹簧门外，其他建筑的防烟楼梯间（包括前室）和封闭楼梯间的门，均为乙级防火门。6）隧道、地铁,63,七、消防安全疏散与避难,四）疏散走道、疏散楼梯与疏散通道1）疏散走道（坡道）、疏散楼梯和前室，不应有影响疏散的突出物2）楼梯间形式，楼梯间在地下与地上、避难层的断开3）疏散走道上的门，不应在疏散走道和楼梯间使用卷帘4）走道的宽度，楼梯间门与梯段的宽度5）室外疏散楼梯的安全防护与宽度6）楼梯间内燃气管道和可燃液体管道敷设7）楼梯间或前室内的开口8）前室的面积，剪刀楼梯的前室与消防电梯前室（公共建筑与住宅建筑）,64,七、消防安全疏散与避难,五）疏散宽度与疏散距离1、疏散指标确定1）厂房、仓库2）一般公共建筑，包括宿舍和公寓3）体育馆、剧场、电影院和有阶梯和固定座位的场所等特殊公共建筑4）住宅建筑5）地铁、隧道、人防,65,七、消防安全疏散与避难,五）疏散宽度与疏散距离2、疏散人数计算办公、餐饮、商店、会议展览、录像厅与放映厅、其他歌舞娱乐放映游艺场所、其他建筑上下楼层人数不等的情况3、疏散宽度的分配4、疏散距离1）厂房、仓库、住宅、大空间场所、其他民用建筑、地铁、隧道、车库2）室内至疏散门、室内或疏散门至安全出口,66,七、消防安全疏散与避难,六）疏散指示标志与应急照明1、设置位置或场所安全或避难区域；消防控制欲设备室；公共活动或公众聚集的场所；疏散走道；其他需要坚持工作的场所2、指示标志的要求3、应急照明的照度和供电时间1）地面最低水平照度：疏散走道，1.0 lx；人员密集场所，2.0 lx；楼梯间，5.0lx。2）连续供电时间：超高层建筑，90min；医疗建筑、老年人建筑、总建筑面积大于100000m2的公共建筑，60min；其他建筑，30min。,67,七、消防安全疏散与避难,七）避难设施1、避难层1）首个避难层的设置高度、设置位置、面积大小2）防烟或排烟设施3）应急照明2、避难间或避难区1）住宅建筑的避难间、高层病房楼的避难间2）首个避难间的高度、其他基本要求3、避难走道设置条件、宽度、保证安全的要求,68,八、消防给水和灭火设施,一）设置原则 二）灭火器三）室内消火栓系统四）自动灭火系统五）消防水池六）消防水泵房,69,八、消防给水和灭火设施,一）设置原则 1、建筑物应综合考虑建筑用途、重要性、建筑高度与室内空间高度、火灾特性和火灾危险性等因素，合理设置有效的消防供水和灭火设施。2、建筑灭火设施包括室内消火栓系统，各类自动灭火系统和装置，灭火器、灭火沙、灭火毯、消防软管卷盘等器材，其设置应与建筑用途、可燃物的火灾特性相适应，能有效灭火、控火。,70,八、消防给水和灭火设施,二）灭火器1、基本要求1）灭火器的配置级别和类型适应场所的火灾类型、灭火器配置场所的危险等级、灭火器设置场所的环境温度及其他条件、保护对象对灭火剂的敏感性2）灭火器的灭火效能、配置数量和使用人员的体能相适应3）灭火器的通用性能和不同部位灭火器的相容性、灭火器的设置位置2、要点1）单具灭火器的类型、灭火级别、总数与单点数量2）配置位置、防护措施,71,八、消防给水和灭火设施,三）室内消火栓系统1、设置对象厂房、仓库；超过7层的住宅；其他体积较大的民用建筑；隧道；地铁等2、要求1）设置数量，按间距和充实水柱要求计算，能保证同层相邻两个消火栓水枪的充实水柱同时达到室内任何部位2）用水量应满足设计火灾延续时间内水枪充实水柱长度和同时使用水枪的出水要求 3）管网布置能保证可靠供水4）位置便于取用和可用5）标志明显,72,八、消防给水和灭火设施,四）自动灭火系统1、设置对象建筑内设置的自动灭火系统主要用于扑救初期火灾，要求建筑的重点部位、重点场所，重点防护。2、要求1）系统类型与场所的用途、可燃物类型和燃烧特性、室内空间特点、保护对象的重要性、环境条件等因素相适应，对保护对象的次生危害较小。2）同一建筑所设置的系统类型尽量少或灭火剂同类。3）需火灾报警系统联动的系统，有能保证系统及时启动的火灾探测控制系统。4）需要消防水泵供水的系统，其电源应满足系统连续运行及其动作需要。5）系统设计符合相应的设计标准。,73,八、消防给水和灭火设施,四）自动灭火系统3、系统类型1）自动喷水灭火系统2）水喷雾灭火系统3）气体灭火系统、二氧化碳灭火系统4）泡沫灭火系统5）细水雾灭火系统6）干粉灭火系统7）气溶胶灭火装置8）厨房灭火装置9）蒸汽灭火系统、烟雾灭火系统10）固定消防炮灭火系统，自动跟踪定位射流灭火系统,74,八、消防给水和灭火设施,五）消防水池1、设置条件1）当生产、生活用水量达到最大时，市政给水管道、进水管或天然水源不能满足室内外消防用水量；2）市政给水管道为枝状或只有1条进水管，且室内外消防用水量之和大于25L/s。2、要求1）容量满足火灾延续时间内连续灭火的使用要求。2）保障供水和吸水的措施满足快速启动充水要求。3）保障水源和水量可用的措施有效，如防结冰、防生产生活超量用水等。,75,八、消防给水和灭火设施,六）消防水泵房1）独立建造的消防水泵房，其耐火等级不应低于二级。2）附设在建筑中的消防水泵房应采用耐火极限不低于2.00h的隔墙和不低于1.50h的楼板与其他部位隔开。3）消防水泵房设置在首层时，其疏散门宜直通室外；设置在地下层或楼层上时，其疏散门应靠近安全出口。4）消防水泵房的门应采用甲级防火门。,76,九、暖通空调、防排烟与火灾报警,一）暖通、空调 二）防烟与排烟三）火灾自动报警系统,77,九、暖通空调、防排烟与火灾报警,一）暖通、空调 采暖、通风和空气调节的功能，是保证生产工艺的安全生产的需要，也是改善生产、生活居住环境的需要。但如果设计疏忽防火措施，可能遗留火灾隐患。如使用管理不当，容易酿成火灾，扩大损失。通风、空气调节系统应采取防火安全措施，防止火灾和烟气通过通风、空气调节系统蔓延。通风、空气调节系统的工作温度、管道材料等应与所在空间的可燃物或火灾特性相适应，不应增加该场所的火灾危险。,78,九、暖通空调、防排烟与火灾报警,一）暖通、空调 审查要点1、供暖设施具有可靠的防火、防爆措施1）存在易燃、易爆物质房间内的供暖设施。2）与采暖设施接触能引起燃烧或受到水、水蒸汽的作用能引起自燃、爆炸或产生爆炸性气体以及空气中含有易燃、易爆物质的空间，不应循环热风供暖。3）高温设备和管道与可燃物有隔离或绝热措施。,79,九、暖通空调、防排烟与火灾报警,一）暖通、空调 审查要点2、通风、空调系统和设备、管道符合防火、防爆要求1）存在可燃或爆炸性粉尘、纤维的空间，其空气循环使用前的净化措施可靠。2）空气中含有易燃、易爆气体的空间，空调或通风系统不应循环使用室内空气。3）爆炸危险性场所的送、排风设备布置不会引发连续的火灾与爆炸危险。4）排除有爆炸危险空气的管道，禁止穿过防火墙和有爆炸危险的区域。,80,九、暖通空调、防排烟与火灾报警,一）暖通、空调 审查要点2、通风、空调系统和设备、管道符合防火、防爆要求5）存在易燃、易爆物质房间，通风设备具有防止风机发生火花引发燃烧爆炸的措施或性能；排风系统具有导除静电的措施，排风管具有良好的导电性能，并应明敷、直接通到室外安全处。6）通风、空气调节系统的风管在穿越建筑内的防火墙、防火隔墙或楼板、建筑变形缝以及干管与支管连接处，具有防止火灾蔓延的措施。,81,二）防烟与排烟建筑内设置的防排烟系统应能有效排除空间内的火灾烟气，并控制建筑内的火灾烟气流动与蔓延。1、防烟设施设置部位或场所2、要求1）自然排烟方式防烟排烟口的位置、面积能避免室外气象条件对其影响，不会产生倒灌现象，能将烟气顺利、有效排出。2）机械送风方式防烟系统能使加压各部位产生合理的压力值，开门时的洞口风速满足防止烟气扩散的要求。,82,九、暖通空调、防排烟与火灾报警,二）防烟与排烟3、排烟设施设置场所4、要求1）排烟方式，与建筑的空间特征、火灾规模、烟羽流形式及产烟量、室内外气象条件等因素相适应。2）防烟分区，结合空间用途分区和排烟系统的设计要求划分。3）排烟量，与建筑内的火灾类型及其烟气生成量相适应，排烟管道具有足够的耐火性能。4）排烟口的设置位置，能有效排除烟气、防止产生烟气倒灌或再被吸入的现象，不影响人员避难、疏散及灭火行动。,83,九、暖通空调、防排烟与火灾报警,二）防烟与排烟 4、审查要点1）设计中应明确排烟的位置、排烟方式和设施。采用自然排烟时，应根据不同部位，能保证有效的排烟面积。2）严格确定加压送风的防烟部位及其余压控制措施。3）防烟分区与建筑内的火灾特性和空间特征相适应，能有效控制烟气蔓延区域。4）与排烟系统合用的通风系统能保证可靠排烟的要求。5）排烟管道采取了防止火灾或烟气蔓延的有效措施。6）防排烟设施应具有保证其在火灾时正常动作的技术措施。7）自然排烟方式具有可靠的启动措施，机械防烟或排烟方式具有可靠的电源和联动控制系统。,84,九、暖通空调、防排烟与火灾报警,三）火灾自动报警系统 火灾自动报警系统的设计，应考虑保护对象的火灾危险性、空间高度和环境条件、保护对象的火灾特性、建筑内其他建筑消防设施的联动需要。1、设置部位或场所2、设置类型3、专业规范规定4、报警联动、应急广播与警报设施5、消防控制室,85,九、暖通空调、防排烟与火灾报警,九、建筑电气,三）火灾自动报警系统6、消防控制室1）单独建造的消防控制室，其耐火等级不应低于二级；2）附设在建筑物内的消防控制室，宜设置在建筑物内首层的
