桥面系及附属工程施工工艺.ppt

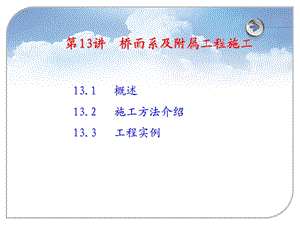

第13讲 桥面系及附属工程施工,13.1 概述 13.2 施工方法介绍13.3 工程实例,桥面系包括哪些内容？,13.1 概述,桥面铺装、防水和排水设施、伸缩装置、人行道(或防撞墙）、缘石、栏杆和灯柱等。,附属包括哪些内容？,桥梁支座、桥头搭板、砌石工程,13.2 施工方法,（1）桥面铺装,a）钢筋绑扎,（1）桥面铺装,b）高程控制（立模）,（1）桥面铺装,c）浇筑砼,（1）桥面铺装,c）浇筑砼,（1）桥面铺装,d）收平,（1）桥面铺装,e）拉毛,（1）桥面铺装,f）养护,点击播放 桥面铺装施工实例,（2）桥面防水施工,（2）桥面防水施工,a）刮涂防水材料,（2）桥面防水施工,a）喷涂防水材料,点击播放 桥面防水施工视频,（3）桥面排水施工,所用材料主要有铸铁、钢筋砼、PVC及复合材料等。,a）雨水篦子及雨水收纳口,（3）桥面排水施工,所用材料主要有铸铁、PVC、复合材料等。分为内置和外置两种。,（4）伸缩装置施工,伸缩缝形式多样，安装方法参照厂家说明书，检测指标参见最新桥涵施工规范和质量验收标准。,点击播放 伸缩缝介绍视频,（4）伸缩装置施工,主要安装控制要点：a、安装温度 b、焊接质量 c、端部上翘至防撞墙内 d、平整度,（4）伸缩装置施工,主要安装控制要点：e、安装底部防水防尘橡胶 f、沥青铺设前塞缝,点击播放 伸缩缝维修视频,（5）防撞护栏施工,防撞墙又称为防撞护栏，其目的是为了防止失控车辆越出桥外，具有使车辆不能突破、下穿、翻越桥梁以及美化桥梁建筑的功能。按构造特征可分为梁柱式(金属制和混凝土)护栏、钢筋混凝土墙式扩栏和组合式护栏；按防撞性能可分为刚性护栏、半刚性护栏和柔性护栏。一般常见的护栏形式有混凝土护栏、波形梁护栏和缆索护栏。,（5）防撞墙施工,桥梁混凝土防撞护栏,波形防撞护栏,（5）防撞墙施工,桥梁混凝土防撞护栏,缆索防撞护栏,（5）防撞墙施工,桥梁防撞护栏通常采用混凝土现浇防撞护栏。需要在梁体翼板上预埋钢筋，用于固定防撞护栏钢筋，以保证桥梁与防撞护栏钢筋有效连接，起到防撞的作用。,（5）防撞墙施工,桥梁防撞护栏结构厚度小，长度长，因此一般5m左右留置一条伸缩缝，防止混凝土热胀冷缩造成防撞墙开裂。将一块泡沫板粘贴在竹胶板上，加工成与防撞护栏断面相同的尺寸，钢筋绑扎完成立模前安装在伸缩缝位置，拆模后掏出泡沫板，取出竹胶板成伸缩缝。,（5）防撞墙施工,首先将防撞护栏主筋与梁体预埋钢筋焊接牢固，一般采用单面焊或双面焊，然后再绑扎水平钢筋。,（5）防撞墙施工,防撞护栏一般采用定型钢模板，使用“拉-顶”结合的方式固定在桥面上。模板底部和顶部分别设置对栏杆，模板内部设置对称方木，浇筑砼时随浇随取。,（5）防撞墙施工,主要安装控制要点：把好混凝土质量拌制质量关，防止出现过多气泡或泌水；注意振捣，插入式振捣器振捣后可采用橡皮锤敲击模板两侧，以利于气泡排出；,（6）人行道、缘石、灯柱及栏杆等施工,按照设计图纸施工即可，注意预留各种管线孔道或托架。,（7）附属工程施工,a）支座 支座一般有板式橡胶支座、聚四氟乙烯滑板支座、盆式橡胶支座、球形支座、球盆支座、铸钢支座。根据允许位移方向分为固定支座、单向活动支座、多向活动支座。,板式橡胶支座,聚四氟乙烯滑板支座,（7）附属工程施工,铸钢支座,铸钢支座,盆式橡胶支座,球形支座,放线及清理垫石孔洞,支座安装,（7）附属工程施工,b）桥头搭板 桥头搭板是车辆从柔性路堤到刚性桥台的过渡段，是为了使车辆平稳、高速的通过桥涵的构造物，是改善桥头跳车的重要措施之一。,但在浙江地区，由于地质条件差，仅使用桥头搭板并不能完全解决桥头跳车问题，因此目前常用的方法还有路堤桩、深层搅拌桩、真空堆载预压等。,（7）附属工程施工,c）砌体工程 桥梁工程中的砌体工程主要有桥台椎体护坡、涵洞八字墙、重力式挡墙等。主要材料有石材、砖和砼预制块等。,椎体护坡,重力式挡墙,（7）附属工程施工,c）砌体工程,涵洞八字墙,（7）附属工程施工,c）砌体工程,涵洞八字墙-混凝土砌块砌筑,（7）附属工程施工,c）砌体工程,涵洞八字墙浆砌片石,（7）附属工程施工,c）砌体工程,涵洞八字墙现浇（钢筋）混凝土,思考题,1、桥梁附属结构包括哪些内容？2、桥面铺装高程如何确定？3、桥面铺装施工如何放线定位？4、桥梁伸缩缝的作用是什么？5、桥梁防撞墙（防撞护栏）的作用是什么？常见的有哪几种形式？6、混凝土防撞墙施工一般采用什么模板？如何固定？7、简述混凝土防撞墙钢筋如何施工？8、混凝土防撞墙为什么要设置伸缩缝？如何实现？9、常用桥梁支座有哪些类型？10、常见涵洞八字墙有哪几种结构形式？,
