    梁、钢筋平法结构识图.ppt

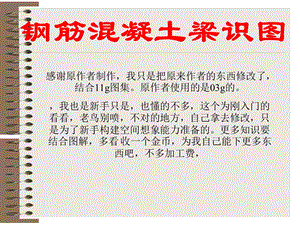

    钢筋混凝土梁识图,感谢原作者制作,我只是把原来作者的东西修改了,结合11g图集。原作者使用的是03g的。,我也是新手只是,也懂的不多,这个为刚入门的看看,老鸟别喷,不对的地方,自己拿去修改,只是为了新手构建空间想象能力准备的。更多知识要结合图解,多看 收一个金币,为我自己能下更多东西吧,不多加工费,,梁图纸表达内容,混凝土强度截面尺寸标高钢筋,梁混凝土强度,结构层高表中说明,梁标高,结构层高表中说明,尺寸,宽度b,高度h,下部纵筋钢筋一般通长,上部通长纵筋,上部支座非通长纵筋,钢筋,下部纵筋钢筋一般通长,上部支座非通长纵筋,上部支座非通长纵筋,架立筋,架立筋与受力筋搭接,下部纵筋,上部纵筋,箍筋,构造纵筋抗扭钢筋,拉筋,箍筋,加密区箍筋:6100mm,100mm,100mm,加密区箍筋:6100mm,非加密区箍筋:6200mm,200mm,200mm,箍筋,上部纵筋,下部纵筋,箍筋,b,h,截面宽度,截面高度,侧面构造纵筋,上部纵筋,下部纵筋,箍筋,弯起钢筋,梁结构图表达方法,断面详图法平面整体法(11G101-1),返回,断面详图法,断面详图法表达梁的施工图包括三部分:1.模板图 2.配筋图 3.钢筋表,返回,1模板图,模板图主要表明钢筋混凝土构件的外形、预埋铁件、预留钢筋、预留孔洞的位置等,一般规则矩形断面的梁不需要绘制模板图,当梁的外形复杂或者预埋件较多时才画模板图,例如工业厂房的吊车梁(吊车梁表面需要很多预埋件和钢轨连接)。,返回,2配筋图,配筋图表达梁断面形状、尺寸和标高,钢筋的位置、直径、形状和数量等,它包括立面图、断面图和钢筋详图三部分。,(1)立面图表达梁的长度、立面形状和钢筋位置;,(2)钢筋详图按由上而下的顺序用同一比例把钢筋画在梁立面图的下方,钢筋比较简单时可以不画钢筋详图;,(3)断面图一般表达三个位置的配筋:两个梁端截面和一个跨中截面,每个截面表达梁上部纵筋、下部纵筋、中部纵筋(腰筋或抗扭钢筋)、箍筋,钢筋使用阿拉伯数字编号,相同的钢筋编一个号。,左支座截面,跨中截面,右支座截面,架立筋与受力筋搭接150mm这里我修改为150.(11G图集是150,,水平长度1400mm(11g图集中框架梁上部飞贯通纵筋长度为Ln/3,第二排Ln/4.非框架梁端部这里铰接时为ln/5,充分利用钢筋抗拉强度时LN/3,下弯长度400mm(这里是原来标注的长度,我没有算,不知道对不对,楼层下弯15d,顶面下弯La,返回,3钢筋表,钢筋表列出梁中钢筋编号、根数、直径、长度、总长度、重量等信息,方便计算整个工程的钢筋用量,预算工程造价,钢筋表,返回,平面整体表示法,平面图纸(根据平法规则):图纸+细部构造:钢筋混凝土结构平面整体表示方法制图规则和构造详图(03G1011)。,返回,钢筋混凝土梁采用平法表达有两种方式:平面注写方式截面注写方式,1平面注写方式,平面注写方式是在梁的分层平面布置图上,分别在不同编号的梁中各选一根梁,在其上注写截面尺寸和配筋具体数值来表达梁平法施工图平面注写包括集中标注和原位标注两部分内容。,当在梁上集中标注和原位标注同时存在时,原位标注优先,施工时应按原位标注数值取用,返回,(1)集中标注,集中标注表达梁的通用数值,包括五项必注值及一项选注值1)梁编号2)梁截面尺寸bh(宽高)3)梁箍筋 4)梁上部通长筋或架立筋 5)梁侧面纵向构造钢筋或受扭钢筋 6)梁顶面标高高差,返回,1)梁编号,梁类型代号序号:阿拉伯数字1,2,3,4跨数:柱或墙为梁的支座,相邻的两个支座之间为一跨有无悬挑代号:一端悬挑注写A,两端悬挑为B,返回,楼面框架梁(两端为柱)KL,屋面框架梁(两端为柱)WKL,非框架梁(两端为梁)L,框支梁,框支梁KZL,框架柱不落地柱的力传递到下方的梁,框架柱不落地柱的力传递到下方的梁,框支柱,框支柱,框支柱,占据一层的转换大梁,有时梁上开有洞口,两层楼板,混凝土剪力墙不落地,框支梁KZL,框支柱我修改的位子,黄的应该是柱,框支柱原作者标注的位子,混凝土剪力墙不落地,框支梁KZL,框支柱,框支柱,井字梁参考11G图集91页,井字梁的要求,井字梁(垂直相交的梁尺寸相同,无主次之分)JZL(且不算跨数,,框架梁KL,井字梁JZL,框架梁KL,井字梁JZL(短跨在下,长跨在上,框架梁KL,井字梁JZL(长跨在上,井字梁与井字梁相交不算跨数,框架梁算他的支点,算入跨数公式n-1,悬挑梁,悬挑梁,KL2-3(2A),此处A代表悬挑,悬挑梁XL,梁类型汇总,返回,序号,阿拉伯数字1,2,3,4 例如:KL1,KL2,KL100层号-序号 例如:KL2-1 表示第二层编号为1的框架梁 KL3,4-2 表示第2层和第3层编号为2的框架梁 KL0-10 表示地下室层编号为10的框架梁,返回,第1跨,第2跨,一端悬挑(悬挑不算跨数,当主梁与次梁相交时,主梁不算跨,次梁以主梁为支座,算一跨跨数为N为支座数跨数=N-1,,框架梁2,2跨,一端悬挑(A表示一端又悬挑,左右都行,第1跨,第2跨,右端端悬挑,框架梁1,2跨,B表示两端悬挑,左端悬挑,返回,梁平法编号,返回,2)梁截面尺寸bh(宽高),一般梁均采用矩形断面,此部分写出矩形截面的宽度b矩形截面高度h,加腋框架梁,加腋(梁高度变化),加腋,加腋,Y500250Y:加腋腋宽:500腋高:250,梁底部轮廓线,加腋,加腋,加腋,腋宽,腋高,腋宽,腋高,加腋钢筋,加腋钢筋,返回,3)梁箍筋,箍筋级别:直径:6,8,10,12加密区与非加密区间距肢数,加密区和非加密区箍筋间距不一样,用斜线“/”分开,“/”前为加密区间距,“/”后为非加密区间距 加密区和非加密区箍筋间距一样,不需要用斜线“/”分开,8100/200(2),加密区和非加密区箍筋肢数一样,肢数注写一次,写在括号内;如果不一致分别注写在括号内,8 100/200(4)表示加密区为直径8mm间距100mm的4肢箍筋,非加密区为直径8mm间距200mm的4肢箍筋,箍筋为II级钢。(二级就是HRB335钢筋HPB300钢筋过去叫一级钢。,HRB400,叫三级,8 100(4)/200(2)表示加密区为直径8mm间距100mm的4肢箍筋,非加密区为直径8mm间距200mm的2肢箍筋,箍筋为II级钢。,非框架梁、悬挑梁、非抗震梁采用不同箍筋间距和肢数,用斜线“/”分开;先写支座端部箍筋,后写跨中钢箍筋,128 100/200(4)表示 梁两端加密区各有12根直径8mm间距100mm的4肢箍筋;非加密区为直径8mm间距200mm的4肢箍筋,非加密区箍筋根数根据间距和梁剩余部分长度计算。,128100(4),端部加密区箍筋128100(4),中部非加密区箍筋8200(4),8200(4),返回,4)梁上部通长筋或架立筋,通长筋指梁上部受力筋沿梁的长度方向不截断架立筋的作用是和箍筋绑扎在一起形成钢筋骨架。,上部通长纵筋,上部只有通长受力筋,没有架立筋,直接写通长筋筋的根数、级别和直径例:2 20,216表示上部2跨通长筋为2根直径16mm的HRB335钢筋,上部支座非通长纵筋,架立筋,架立筋与受力筋搭接,仅有架立筋,注写在括号内 例(210),既有通长筋又有架立筋,表达为 通长筋+(架立筋)例:2 25+(212),上部通长筋在角部,上部非通长筋,架立筋在中间,220+(212)220表示上部3跨通长筋为2根直径20mm的HRB335钢筋,在角部(212)表示上部3跨中间位置架立筋2根直径12mm的HPB300钢筋,下部纵筋钢筋一般通长,上部通长纵筋,上、下均有通长钢筋,表达为“上部通长筋;下部通长筋”例:2 22;4 20,220;418 220 上部两跨通长筋均为2根直径20mm的HRB335钢筋 418 下部两跨通长筋均为4根直径18mm的HRB335钢筋在中间,216;220+218 216 上部3跨通长筋均为2根直径16mm的HRB335钢筋 220+218 下部两跨通长筋均为2根直径20mm的HRB335钢筋和2根直径18mm的HRB335钢筋,其中220放在角部,218放在中间,返回,5)梁侧面纵向构造钢筋或受扭钢筋,侧向构造钢筋就是腰筋,当梁腹板高度大于等于450mm时设置,腰筋布置在梁的截面高度中间区域,两边对称布置;11G图集27页 受扭钢筋包括纵筋和箍筋,受扭纵筋要求沿梁的截面四个边均匀布置,因此当存在扭矩时梁的截面高度中间区域需要布置纵筋,布置抗扭纵筋以后就不再需要布置侧向构造钢筋。,下部纵筋,上部纵筋,箍筋,构造纵筋或者抗扭钢筋,拉筋,标注两侧全部构造纵筋(对称布置),符号G 例:G410(表示梁的两个侧面共配置4根构造纵筋直径10毫米的HPB300级钢筋,每侧2根)有抗扭钢筋,标注全部侧面纵筋(对称布置),符号N,不再标注侧向构造纵筋 例:N4 12(同上面括号里,把构造纵筋换成受扭钢筋,3:他们俗称腰精;(妖精,哈哈0,返回,6)梁顶面标高高差,此项为选注项,当梁顶与一般楼板结构高度齐平时不标注此项,梁顶高于一般楼面结构高度为正,梁顶低于一般楼面结构高度为负,梁顶与一般楼面结构高度的高差注写在括号内 例:第二层楼板结构标高3.270m,厕所位置梁顶实际标高3.220,此项标注为(-0.050)。,返回,(2)原位标注,当在梁上集中标注的内容不适用于某跨或某悬挑部分时,将其不同数值原位标注在该跨或该悬挑部位称为原位标注。一般需要原位标注的是1)梁尺寸2)梁箍筋3)梁支座上部纵筋4)梁下部纵筋5)梁侧面构造钢筋或抗扭钢筋6)梁标高7)附加箍筋或吊筋,返回,1)梁尺寸,返回,3)箍筋,8100(2),8100(2),6100(2),6100/200(4),8100/200(4),6100(4),集中标注未注写箍筋,8100/200(4),6100/200(4),6100/200(4),返回,3)梁支座上部纵筋,上部纵筋标注在梁上部相应位置(两个支座、跨中),如果支座两侧梁上部钢筋相同,可只在一侧标注,左支座上部,左支座上部,右支座上部,左支座上部,中间上部未注写钢筋,此处上部筋见集中标注的上部通长筋或者架立筋,右支座上部未标注,此处钢筋同柱右侧负筋2 25+2 22,当上部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开 例:6 25 4/2 表示上部第一排4 25,第二排2 25,见下图(a),当同排纵筋有两种直径时,用加号“+”将两种直径相连,注写时将角部纵筋写在前面。例:2 25+2 22 表示上部只有一排钢筋,角部2 25,中间2 22,见图(b),当梁中间支座两边的上部纵筋不同时,须在支座两边分别标注,柱左侧,柱右侧,梁的类型和编号:楼面框架梁1,矩形截面框架梁的尺寸:宽度b=300mm,高度h=500mm,箍筋:I级钢,直径6mm的双肢箍,加密区箍筋间距100mm,非加密区箍筋间距200mm,上部通长纵筋:2根直径16mm的II级钢,左支座处上部纵筋为4根直径16mm的II级钢(HRB335)(包括2根通长筋),右支座处上部纵筋为4根直径16mm的II级钢(HRB335)(包括2根通长筋),中间上层纵筋未原位标注,此处纵筋同集中标注,为2根直径16mm的II级钢(HRB335),返回,加密区箍筋:6100mm,100mm,100mm,加密区箍筋:6100mm,非加密区箍筋:6200mm,200mm,200mm,返回,上部通长纵筋 2 16,上部非通长纵筋 2 16,上部纵筋 4 16(2 16通长筋+2 16非通长筋),上部通长纵筋 2 16,上部通长纵筋 2 16,上部纵筋 4 16(2 16通长筋+2 16非通长筋),上部非通长纵筋 2 16,下部纵筋钢筋一般通长,上部通长纵筋,上部支座非通长纵筋,4)梁下部纵筋,注写在梁下部跨中位置当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开 例:6 25 2/4 表示下部两排钢筋,最下排4 25,其上一排2 25,见图(a),当同排纵筋有两种直径时,用加号“+”将两种直径的纵筋相连,注写时角筋写在前面 例:2 25+2 22 表示上部只有一排钢筋,角部2 25,中间2 22,见图(b),当梁下部纵筋不全部伸入支座时,将梁支座下部纵筋减少的数量写在括号内。例:6 20 2(-2)/4 表示下部一共两排钢筋,最下排4 20直接伸进支座,其上一排 2 20不伸入支座,见图(c)。,当已按规定注写了梁上部和下部均为通长的纵筋值时,则不需在梁下部重复做原位标注。,此跨跨中不标注,即下部钢筋为4根直径18mm的HRB400钢筋,v,v,下部通长筋为4根直径16mm的II级钢(HRB335),下部通长纵筋 4 16,返回,5)侧面构造钢筋或抗扭钢筋,侧面构造钢筋412,侧面抗扭钢筋4 12,侧面构造钢筋412,侧面构造钢筋或抗扭钢筋,侧面构造钢筋412,侧面构造钢筋6 14,返回,6)高差,此跨梁顶部比楼板低10mm,(-0.010),此跨梁顶部与楼板相平,返回,7)附加箍筋或吊筋,附加箍筋和吊筋用在主次梁相交处,钢筋画在主梁上,一般直接画在平面图中的主梁上,用引线标注总配筋值。当多数附加箍筋或吊筋相同时,可在梁平法施工图上统一注明,少数与统一注明值不同时,再原位引注,吊筋,附加箍筋,梁高800吊筋弯起60、梁高800吊筋弯起45构造(平直段长度20d下面水平长度50+次梁宽+50),3 8,3 8,返回,(这些是附加箍筋,设在主梁上的,相对这根梁,另一个就是次梁,主梁穿过次梁不算跨数,数数跨数吧),图上显示的附加箍筋,那个集中标注红圈圈起的事是梁箍筋,和图上画的箍筋没关系,别看不懂,看蓝色就好了蓝色的事正确的,表示附主梁上的附加箍筋,,2截面注写方式,在梁分层绘制的平面图上,对所有梁统一编号,在同一编号的梁中选取一根梁,在梁的支座和跨中画上“单边截面号”,然后在本图上或者其他图上画出与“单边截面号”对应的断面图,断面图表达梁的截面尺寸、上部钢筋、下部钢筋、侧面构造筋或者受扭钢筋等,断面图的画法与前面讲述的断面详图法相同。工程中一般把截面注写方式作为平面注写方式的补充。,返回,平法三维钢筋节点构造详图,悬臂梁平法,上部第一排通长钢筋钢筋数量:2根,第一排钢筋根数/2,上部第1排钢筋根数第1排通长钢筋根数,上部第2排钢筋(不通长),上部第2排钢筋长度:框架柱边缘外伸悬挑长度的0.75倍,下部钢筋锚固长度:伸入柱内15d,框架梁下部钢筋,悬挑梁与框架梁同一标高,上部配筋相同,上部第一排通长钢筋钢筋数量:2根,第一排钢筋根数/2,上部第1排钢筋根数第1排通长钢筋根数,上部第2排钢筋(不通长),上部第2排钢筋长度:框架柱边缘外伸悬挑长度的0.75倍,下部钢筋锚固长度:伸入柱内15d,上部第一排通长钢筋从柱外边缘内伸La,上部第一排非通长钢筋从柱外边缘内伸La长度不足时平直段0.4lab,下弯15d,上部第2排非通长钢筋从柱外边缘内伸La,长度不足时平直段0.4lab,下弯15d,悬挑梁与框架梁同一标高,上部配筋不同,这个做法和11G图集不同,11g89页有几种构造,我把锚固长度改正了,可以看。当L4悬挑梁底高度hb时可不将钢筋下弯,第二排钢筋伸到3/4下弯,悬挑梁与框架梁不同标高,上部配筋相同,纯悬挑梁,上部第一排通长钢筋钢筋数量:2根,第一排钢筋根数/2,上部第1排钢筋根数第1排通长钢筋根数,上部第2排钢筋(不通长),上部第2排钢筋长度:框架柱边缘外伸悬挑长度的0.75倍,下部钢筋锚固长度:伸入柱内12d,上部第一排通长钢筋钢筋数量:2根,第一排钢筋根数的一半 4/2=2,上部第1排钢筋根数第1排通长钢筋根数4-2=2,上部第2排钢筋长度:框架柱边缘外伸悬挑长度的0.75倍,上部第2排非通长钢筋从柱外边缘内伸La,框支梁,这个是11g图集,悬挑梁做法,ppt做的不好见谅,和03.明显有区别的了对吧,端部不同了,,11g,11g图集3D模型图,当然不是我弄的网上找的,8根侧面纵向钢筋,剪力墙纵向分布钢筋的靴筋,剪力墙纵向分布钢筋,框支梁上部纵筋下弯90度,框支梁下部纵筋上弯90度,框支梁侧面纵筋水平向内弯90度,框支梁上部纵筋下弯90度,框支梁下部纵筋上弯90度,框支梁侧面纵筋水平向内弯90度,根据03G1011图集,框架梁端支座宽度变化导致梁纵筋锚固形状变化,楼层框架梁和屋面框架梁端部构造也有区别。,03G101-1P54图集规定(楼层框架梁)没变化,和11g想同,钢筋的做法:,框架梁端部弯锚构造,钢筋的做法,框架梁端部直锚构造,钢筋的做法,框架梁端部直锚且大于0.5支座+5d构造,03G101-1P55规定(屋面框架梁)(在11g图集中没有这个图,是要结合在柱部分59页顶柱节点来看的,梁部分没有讲屋面处梁在柱与柱钢筋的搭接和锚固,个人理解柱外侧纵向钢筋配镜率大于1.2%时分两批裁断,图中虚线,什么意思呢,就是,一根为1,5lae另一根在加20d。一长一短,错开截断,看11g59页),屋面框架梁上部筋弯锚至梁底构造,03G101-1P56规定(屋面框架梁),屋面框架梁上部筋弯锚至柱内构造,钢筋的做法,梁上部筋伸至梁底,梁上部筋伸入柱内1.7Lae,根据03G1011图集P57,非框架梁端支座宽度变化导致梁纵筋锚固形状变化,03G101-1P57图集规定,根据03G1011图集,支座负筋在支座外长度是净跨的1/3,第二负筋长度是净跨的1/4,在支座负筋之间可设架立筋,03G101-1P54图集规定这个也没有区别,能看,纵向钢筋弯则要求,4d6d是楼层处,6d和8d是屋顶,,钢筋的做法,两排支座负筋长度不一样构造,钢筋的做法,梁中部架立筋构造,钢筋的做法,短跨梁负筋贯通构造,03G1011图集中 梁变截面的节点 构造,不看这个,参考11g84页,,钢筋的做法,中间支座两侧梁变截面钢筋锚固构造,钢筋的做法,中间支座两侧梁截面高差小于支座宽度的1/6时,钢筋连续通过构造,钢筋的做法,梁宽度不同时,无法直锚的钢筋弯锚构造,03G1011图集中附加吊筋构造 拉筋构造,03G101-1P62图集规定,钢筋的做法,梁高800吊筋弯起60、梁高800吊筋弯起45构造,钢筋的做法,图集规定拉筋间距,自定义设置拉筋间距,梁宽小于等于350mm,拉筋直径为6mm,宽度大于350mm拉筋直径8mm,拉筋间距为非加密箍筋间距两倍,03G1011图集中 箍筋加密区长度规定,03G101-1P62图集规定,钢筋的做法,图集规定的加密区距离,可手动修改加密区距离,钢筋的做法,有两种箍筋形状选择,想想能力差的多参考一下吧,结合11个图集,注意不同地方,新手,03G101-1P66图集规定,钢筋的做法,钢筋的做法,悬挑端钢筋下弯构造,钢筋的做法,悬挑端特殊钢筋弯折构造,03G1011图集中框架梁加腋构造 不伸入支座的梁下部纵筋构造,03G101-1P60图集规定,钢筋的做法,中间支座加腋筋构造,端支座加腋筋构造,钢筋的做法,不伸入支座的下部纵筋长度为0.8净跨,就是左右少0。1这样就可以不锚入支座了,送上梁分类,认真看看,有好处,不然搞不懂,什么梁,,第二方法看看正确区分主次梁:若x方向梁的高跨比远大于y方向的高跨比时,则梁的荷载主要由x方向梁承受,y方向梁分配的荷载很小,可忽略不计,则近似认为荷载完全由x方向梁承受,并称x方向梁为主梁,y方向梁为次梁。并认为主梁是次梁的支座。若x方向梁的高跨比和y方向的高跨比相差不大时,虽然梁的荷载主要由x方向梁承受,但y方向梁分配的荷载较小,却不能忽略不计,则荷载由两个方向梁共同承受,此梁称为双向梁。可见楼主这句话不对,因为可能是双向梁。补充:在PKPM中按梁的刚度比区分主梁与次梁。,很多人在绘制梁平法施工图的时候都有点迷惑,两端与柱相连的叫KL,两端与剪力墙水平相连的叫LL,两端与主梁相连的叫L,这大家都知道,那么除此之外呢?一端和柱相接,一端和主梁相接的叫什么呢?一端和剪力墙平行接,一端和剪力墙垂直相接的叫什么呢?是不是概念有点模糊了?今天在这里我给大家总结一下。首先有个概念需解释一下,框架梁也好,次梁也好,连梁也好,最大的区别体现在地震时水平抗震力从一个竖向抗侧构件到另一个竖向抗侧构件的传递模式上的区别:1.两端与柱相接-框架梁。框架梁的两端都是固结,可以在水平地震荷载下传递剪力,框架梁的水平地震荷载下的剪力是二端大,中间为0,故框架梁有箍筋加密区,中间部分箍筋不用加密。2.两端与主梁相接-次梁。次梁的两端都是铰接,次梁相接的不是竖向抗侧构件,因此不传递水平地震荷载下的剪力。所以次梁不用设置箍筋加密区。3.两端都和剪力墙水平相接-这种情况分2种(按高规JGJ3-2002中7.1.8条规定):a)跨高比5,且剪力墙长度能满足梁纵筋锚入墙内的长度LaE,且600mm-连梁。跨高比5是要求连梁有足够的刚度,不只在联肢墙内部传递剪力,还要平衡两端剪力墙的弯曲应力,连梁的箍筋要求是按同等级的框架梁加密箍的要求,沿梁全长加密箍筋。此种连梁在外墙窗洞处应用较多,特别是结构体形扭转不规则的情况,为了满足结构抗扭刚度或避免外墙在扭转变位较大时,外墙砌体与混凝土梁产生错位裂缝,一般窗下墙也采用混凝土整浇,与楼面以下、窗洞以上部分一起形成一道深梁,按普通住宅层高2.8m,窗高1.5m考虑,此深梁高度有1.3m,其刚度相当大。此种连梁若不按剪力墙洞口输入,则计算误差会很大。b)跨高比5-框架梁。由于PKPM对连梁的定义是两端与剪力墙相交的梁,当连梁的跨高比5时,其受力机理类似于框架梁(高规7.1.8条)。第一种情况连梁应按剪力墙洞口输入(在SATWE里是用和剪力墙相同的壳元来模拟),否则会导致(1)结构刚度失真;(2)连梁受力模式不正确。虽然PKPM说程序已采用了变形协调方程来解决梁和墙接触面的变形问题,但计算结果仍然相差很大。第二种情况连梁应按主梁输入并定义其为框架梁。4.一端与竖向抗侧构件相连,一端与梁相接-次梁。5.一端与框架柱相连,一端与剪力墙平行相连-框架梁。6.一端与框架柱相连,一端与剪力墙垂直相连-框架梁。剪力墙也有平面外刚度,可以近似看做一个长扁柱,按照新高规JGJ3-2002 中7.1.7条的要求,应控制剪力墙的平面外弯距,应至少采用下面的一个措施:1)沿梁轴线方向设置与梁相连的剪力墙;2)在梁与墙相交处设置扶壁柱;3)不能设置扶壁柱时,应设置暗柱,并按计算配筋。注:当剪力墙厚度较小,梁与剪力墙垂直相交时,梁端纵筋的水平锚固长度0.4Lae可能不满足,此时可采用减小纵筋直径同时加大纵筋根数,或是采用机械锚固来满足要求。7.一端与剪力墙水平相连,一端与剪力墙垂直相连-框架梁。8.两端都和剪力墙垂直相接-框架梁(构造同6)。,
