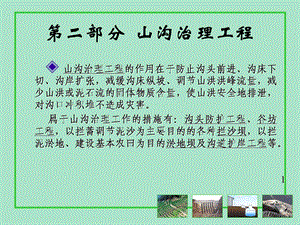

1,第二部分 山沟治理工程,山沟治理工程的作用在于防止沟头前进、沟床下切、沟岸扩张，减缓沟床纵坡、调节山洪洪峰流量，减少山洪或泥石流的固体物质含量，使山洪安全地排泄，对沟口冲积堆不造成灾害。属于山沟治理工作的措施有：沟头防护工程、谷坊工程，以拦蓄调节泥沙为主要目的的各种拦沙坝，以拦泥淤地、建设基本农田为目的淤地坝及沟道护岸工程等。,2,2024年5月9日,一、谷坊、拦砂坝,二、拱坝,三、淤地坝,山沟治理工程,四、小型水库,3,2024年5月9日,1.1谷坊 谷坊又名防冲坝，沙土坝，闸山沟等，是水土流失地区沟道治理的一种主要工程措施，谷坊一般布置在小支沟，冲沟或切沟上，稳定沟床，防止因沟床下切造成的岸坡崩塌和溯源侵蚀，坝高3-5m，拦沙量小于1000m3，以节流固床护坡为主。,4,2024年5月9日,1.1.1谷坊的作用1.固定与抬高侵蚀基准面，防止沟床下切；2.抬高沟床，稳定山坡坡脚，防止沟岸扩张及滑坡；3.减缓沟道纵坡，减小山洪流速，减轻山洪或泥石流灾害；4.使沟道逐渐淤平，形成坝阶地，为发展农林业生产创造条件。,1.1.2谷坊的种类1、根据谷坊所用的建筑材料的不同，大致可分为以下几类：土谷坊；干砌石谷坊；枝梢（梢柴）谷坊；插柳谷坊（柳桩编篱）；浆砌石谷坊；竹笼装石谷坊；木料谷坊；混凝土谷坊；钢筋混凝土谷坊；钢料谷坊；2、根据使用年限不同，可分为永久性谷坊和临时性谷坊。3、按谷坊的逶水性质，又可分为透水性谷坊与不透水性谷坊。,5,2024年5月9日,1.1.3谷坊位置的选择谷坊修建的主要目的是固定沟床，防止下切冲刷。因此，在选择谷坊坝时，应考虑以下几方面的条件。1谷口狭窄；2沟床基岩外露；3上游有宽阔平坦的贮砂地方；4在有支流汇合的情形下，应在汇合点的下游修建谷坊；5谷坊不应设置在天然跌水附近的上下游，但可设在有崩塌危险的山脚下。,1.1.4谷坊设计1.谷坊间距的确定 谷坊间距与谷坊高度及淤积泥沙表面的临界不冲坡度有关。当连续修建谷坊时，上一座谷坊脚与下一座谷坊顶大致水平，或略有坡度。,6,2024年5月9日,2.谷坊的断面规格谷坊的高度，应依建筑材料而定，一般情况下，土谷坊不超过5m，浆砌石谷坊不超过4m，干砌石谷坊不超过2m，柴草、柳梢谷坊不超过1m。,3.溢流口设计为避免暴雨造成洪水漫顶冲毁谷坊，石谷坊可在谷坊顶部中央留溢水口，土谷坊要在谷坊一端留溢水口。,7,2024年5月9日,1.2 拦砂坝 拦砂坝是以拦蓄山洪泥石流沟道中固体物质为主要目的的挡拦建筑物。拦沙坝多建在主沟或较大的支沟内，通常坝高大于5m，拦沙量在1031003m3之间，甚至更大。,8,2024年5月9日,1.2.1拦沙坝的作用1拦蓄泥沙（包括块石）调节沟道内水沙，以免除对下游的危害，便于下游河道整治。2提高坝址的侵蚀基准，减缓坝上游淤积段河床比降，加宽河床，减小流速，从而减小了水流侵蚀能力。3稳定沟岸崩塌及滑坡，减小泥石流的冲刷及冲击力，防止溯源侵蚀，抑制泥石流发育规模。,1.2.2坝型选择1.按结构分：重力坝：依自重在地基上产生的摩擦力来抵抗坝后泥石流产生的推力和冲击力，其优点是：结构简单、施工方便，就地取材，耐久性强。切口坝：又称缝隙坝，是重力坝的变形。即在坝体上开一个或数个泄流缺口，主要用于稀性泥石流沟，有拦截大砾石，滞洪，调节水位关系等特点。,9,2024年5月9日,10,2024年5月9日,错体坝,拱坝,钢索坝,格栅坝,11,2024年5月9日,2.按建筑材料分：砌石坝、混合坝、铁丝石笼坝,混合坝,铁丝石笼坝,12,2024年5月9日,1.2.3坝高与拦沙量的确定（一）拦沙坝坝高的确定 拦沙坝的高度由下列条件决定：（1）坝址处地基及岸坡的地质条件（2）坝址处地形条件（3）拦沙坝的设计目标，实现最好的防护效益（4）合理的经济技术指标，主要是坝高与拦淤库容的关系。一般拦沙坝分为：小型拦沙坝 坝高：5-10m 中型拦沙坝 坝高：10-15m 大型拦沙坝 坝高：15m（二）拦沙量计算 拦沙量的设计可按下法推求：对坝高已定的拦沙坝库容的计算可按下列步骤进行：,13,2024年5月9日,（1）在方格纸上给出坝址以上沟道纵断面图，并按山洪或 泥石流固体物质的回淤特点，画出回淤线。（2）在库区回淤范围内，每隔一定间距测绘横断面图。（3）根据横断面图的位置及回淤线，求算出每个横断面的淤积面积。（4）求出相邻两断面之间的体积，计算公式为：式中：V相邻两横断面之间的体积（m3）；W1，W2相邻横断面面积（m2）；L相邻横断面之间的水平距离（m）（5）将各部分体积相加，即为拦沙坝的拦沙量。推求拦沙量还可根据下式计算：式中：V拦沙量（m3）；b,h拦沙坝堆沙段平均宽度，高（m）；1/n 原沟床纵坡比降；1/m堆沙区表面比降。当堆沙表面比降采用原沟床比降1/2时，m=2n，,14,2024年5月9日,1.2.4拦沙坝的断面设计 拦沙坝的断面设计任务是，确定既符合经济要求又保证安全的断面尺寸，其内容包括：断面轮廓的初步设计拟定，坝的稳定设计和应力计算，溢流口计算，坝下冲涮深度估算，坝下消能，本节主要介绍最常用的浆砌石重力坝的断面设计。（一）断面轮廓尺寸的初步拟定 坝的断面轮廓尺寸是指坝高、坝顶宽度、坝底宽度以及上下游边坡等。日本防沙工程设计拦沙坝断面时，根据坝顶溢流水深h1及上游坝坡系数m用经验公式推求坝顶宽度b：b(0.80.6m)h1 一般也可根据坝高h确定坝顶宽度b:h=3 5m时,b=1.5m，h=6 8m时,b=1.8m，h=9 15m时,b=2.0m,15,2024年5月9日,拦沙坝下游坝坡系数n可用下列公式估算：式中：n下游坝坡系数；V下游最小石砾的始动流速(m/s)；h坝高(m)上游坝坡与坝体稳定性关系密切，m值愈大，坝体抗滑稳定安全系数愈大，但筑坝成本愈高，因此，m值应根据稳定计算结果确定。,（二）坝的稳定与应力计算 一座拦沙坝在外力作用下遭破坏，有以下几种情况：（1）坝基摩擦力不足以抵抗水平推力，因而发生滑动破坏；（2）在水平推力和坝下渗透压力的作用下，坝体绕下游坝址的倾覆破坏；（3）坝体强度不足以抵抗相应的应力，发生拉裂或压碎。在设计时，由于不允许坝内产生拉应力，或者只允许产生极小的拉应力，因此对于坝体的倾覆稳定，通常不必进行核算，一般所谓的坝体稳定计算，均指抗滑稳定而言。计算时，首先根据初步拟定的断面尺寸，进行作用力计算，然后进行稳定计算和应力计算，以保证坝体在外力作用下不致于遭到破坏。,16,2024年5月9日,1.作用力计算 作用在单位坝上的力，按其性质不同可分为坝体自重、坝上下游面的淤积物重，坝前水沙压力、泥石流冲击力以及坝基扬压力等。见右图 坝体重力G：G=Vdb 式中：G坝体重力(t)；V坝体横断面积(m2);d坝体容重(t/m3)；b单宽(b=1m)淤积物重量：作用在坝体上游面上的淤积物重量等于淤积体积乘以淤积物容重。水压力：式中：P静水压力(t)水的容重(t/m3)，取1；h坝前水深(m)；,17,2024年5月9日,泥沙压力：式中：P泥坝前泥沙压力(t);b单位宽度(b=1m)；c堆沙容重(t/m3);H坝前淤积物的高度(m)；淤积物的内摩擦角，用公式表示为：,作用在下游坝基上的泥沙压力为被动土压力：式中：E被动土压力(t)；H1坝基础深度(m)；c,同前式；b单位宽度(b=1m)。坝基扬压力：主要为渗透压力。当坝体是实体坝，而又无排水的条件下，下游边缘的渗透压力为零，上游边缘的渗透压力为：式中：W渗透压力(t)；B坝底宽度(m)；水的容重(t/m3)；b单宽(b=1m)；H坝高(m)；a1基础接触面积系数，取a1=1。,18,2024年5月9日,泥石流冲击力：即泥石流的动压力，计算公式如下：式中：p冲泥石流冲击力(t/m2)；K泥石流动压力系数，决定于龙头特性，一般取1.3。根据云南省东川蒋家沟实测资料分析，K=2.54.0。c泥石流容重(t/m3)；g重力加速度(为9.81m/s2)；Vc泥石流流速(m/s)；a泥石流流向与坝轴线的交角()地震力：在地震区大型拦沙坝的设计应考虑地震力的作用。地震作用通常有两种力,即地震惯性力及地震泥沙压力。,地震惯性力,地震泥沙压力,式中：S水平地震惯性力(t)；Qc地震作用下的泥沙压力(t)；淤积物的内摩擦角；Ke地震系数；a建筑物的惯性分布指数,19,2024年5月9日,2.坝体抗滑稳定计算 坝体是否滑动，主要取决于坝体本身重量压在地面上所产生的摩擦力大小。当坝体属平面滑动时(图5-17，1)，坝的抗滑稳定计算，公式如下：,式中：Ks抗滑稳定安全系数，要求Ks=1.0-1.05;N坝体垂直力的总和，向下为正，向上为负；,P坝体水平作用力的总和，向下游为正，向上游为负；f坝体与基础的摩擦系数；,如果坝的基础设有齿墙，且齿墙的深度相同（图5-17，2），则坝体抗滑稳定计算公式为：式中：f0摩擦系数，当齿墙较薄，b较大时，f0=tg;b两齿墙间距离，m；Ks、N、P同上式；C坝基土的黏结力。,20,2024年5月9日,3.坝基应力计算 浆砌石坝设计时，不容许使坝体上游面出现拉应力。如果坝脚上下游垂直应力不超过允许值就认为满足强度要求。计算公式如下：上游面应力：下游面应力：式中：上上游面坝基应力，当上0时，不产生拉应力(kg/cm2)；下下游面的坝基应力(kg/cm2);b坝底宽(m);e合力作用点至坝底中心点的距离(m);M所有作用在坝上的各力对坝底中心点力矩的代数和(t-m)，顺时针为负，逆时针为正；N同上式。,21,2024年5月9日,(三)溢流口设计1确定溢流口形状和两侧边坡一般溢流口的形状为梯形，边坡坡度为1：0.751：1。对于含固体物很多的泥石流沟道，可为弧形。,2计算坝址处设计洪峰流量计算。山洪泥石流的设计洪峰流量可参考第三节进行计算，如果缺乏观测资料，泥石流的洪峰流量，可用泥痕调查法进行计算。3选定单宽溢流流量q（m3/s），估算溢流口宽度B,22,2024年5月9日,4根据选择的溢流口形状，流速及洪峰流量，用计划处法求出过坝溢流深度h0，高含沙山洪的流速vc可采用下列公式计算：vc=R2/3I3/8 式中：R、I水力半径及水面纵坡（%）；a阻力系数；a=/H+11/2 式中：改正系数；H山洪中固体物质比重，一般为2.4-2.7t/m3，c山洪容重。5计算溢流口高度h=h0+h，h为超高，一般采用0.5-1.0m。,23,2024年5月9日,（四）坝下消能与冲刷深度计算 1坝下消能 拦沙坝坝下消能措施常见的有如下几种：（1）子坝（副坝）消能 它适用于大中型山洪或泥石流荒溪。这种消能设施的构造是，在主坝的下游设置一座子坝，形成消力池，以消煞过坝山洪或泥石流的能量（见下页图5-20）。子坝的坝顶应高出原沟床0.5-1.0m，以保证子坝回淤线高于主坝基础顶面。子坝与主坝间的距离，可取2-3倍主坝坝高。在沟内修成坝系的情况下，只要保证下一座坝的回淤线高于上一座坝的基础顶面，便可达到防冲要求。,24,2024年5月9日,（2）护坦消能 这种消能措施仅适用于小型沟道。护坦多用浆砌块石砌筑，其长度为23倍主坝高。护坦厚度可用下列经验公式估算：式中：b护坦厚度(m)；q单宽流量(m3/s/m)z上下游水位差(m)经验系数，在0.175-0.2之间。,25,2024年5月9日,2坝下冲刷深度计算 坝下冲刷深度估算的目的在于合理确定坝基的埋设深度。决定冲刷深度需要考虑建筑物的形式、泄流状态以及河床的地形、地质等条件，是一个相当复杂的问题。通常只有采用模型试验以及对比实际工程资料，才能得到较为可靠的结果。除此之外，在初步设计时也可参照过坝水流的公式进行粗略的估算：式中：T从坝下原沟床面起算的最大冲刷深度(m)；q单宽流量(m3/s/m)；ht坝下沟床水深（m）dm坝下沟床的标准粒径（mm），一般可用泥石流固体物质的d90代替。以重量计，有90%的颗粒粒径比d90小；Schoklitsch经验公式：式中符号同前式。,26,2024年5月9日,3.1拱坝,拱坝在平面上成拱形，可由混凝土和浆砌石筑成，其荷载主要借助拱的作用转给两岸。具有工程量小，投资少、工期短，见效快等优点。,二滩水电站拱坝,27,2024年5月9日,（一）拱坝对坝基及坝头的要求 拱坝对基础的地质条件的要求比重力坝严格。拱坝应修建在岩石坚硬完整、均匀、变形小，耐风化、透水性弱，上下游岸坡稳定，以及没有较大断层破碎带的地区。坝的两端潜入基岩内，因此对两岸坝头岩体的稳定性要求较高。（二）拱坝对地形的要求拱坝受的荷载大部分靠拱的作用传给两岸，还有一部分由垂直方向的悬臂梁的作用传给河底。通常用L/H来判断是否适宜修建拱坝，L/H代表地形特点，L为坝顶高程处河谷宽度，H为最大坝高。L/H 3.54.0时，修建拱坝不经济，但也不是绝对的。河谷形状不同，拱所发挥的作用也不同。三角形河谷最佳，梯形次之，矩形最差。,3.1.1拱坝的修建特点及修建条件,28,2024年5月9日,当天然地形不够理想时，可进行人工处理：重力墩、垫座,（三）拱坝的分类按拱和悬臂梁分摊的荷载的比例来分类可分为薄拱坝、拱坝、重力拱坝。T/H（T坝底厚度；H最大坝高）T/H 10%为薄拱坝，1040%为拱坝，4060%为重力拱坝，6080%为重力坝。,29,2024年5月9日,3.1.2拱坝的平面布置,1、确定坝顶拱圈的位置和坝顶高程 在地形图上确定坝顶两端的位置，选取适当中心角，定出圆心，得外半径，画出外圆弧；选取坝顶厚度，求出内半径，画出内圆弧。2、剖面的拟定 拱坝的基本剖面采用上游垂直，下游有一定坡度的形式。坝基处最大断面拱圈厚度可按圆筒公式计算。3、其他拱圈的布置将坝沿高度n等分得n+1个拱圈，对每个拱圈（除坝顶），用同一圆心和外半径绘制上游圆弧，据相应位置的坝厚度确定内半径，绘下游面圆弧。中心角由图上量出。4、绘制拱坝的平面图 将各高程拱圈的下游端点连接起来，就得到拱圈平面图。注：上述步骤仅仅是初步结果，需再进行应力分析。如果不合适，还需要修改剖面和平面布置,30,2024年5月9日,3.1.3 坝身构造和坝基处理,（一）坝顶与坝面坝顶构造与其用途有关，没有交通要求的非溢流拱坝，顶宽一般采用2.04.0m，有交通要求时，可用悬臂加宽坝顶，并按公路级别确定宽度。溢流拱坝的头部应按水流作成流线型，见右图。砌石拱坝应注意上游面的防渗问题，可用水泥砂浆勾缝防渗。（二）排水设备由于渗透压力对拱坝的稳定影响很小，一般可不考虑排水设备，但重力拱坝则需设置排水设备。,31,2024年5月9日,（三）坝与地基及两岸的连接在地基及与两岸相接的地方，应将所有破碎的岩石挖除，对坚固岩石中的裂隙应加以灌浆。为了防止基础渗漏在上游面应设置截水齿墙，井在其下作帷幕灌浆。拱端支撑处的河岸岩石要很好处理，为满足坝头稳定的要求，圈拱轴线与地形等高线的夹角一般不小于30，拱端与岩石接触面应作成半径方向一致，使拱能支撑在垂直的径向平面上图(a)。同时，为减少岩石的开挖量，宜将拱端支撑处的岩石作成阶梯形图(b)。,拱坝与两岸连接,拱坝坝址河谷狭窄。不宜开挖溢洪道，多采用坝顶滥洪。坝为避免下泄水流冲刷坝基，应对坝基附近岩石进行保护。,32,2024年5月9日,4.1淤地坝,淤地坝指在沟道里为了拦泥、淤地所建的坝，坝内所淤成的土地称为坝地。,4.1.1 淤地坝的组成、分类与作用,（一）淤地坝的组成淤地坝主要目的在于拦泥淤地，一般不长期蓄水，其下游也无灌溉要求，实际上坝体可以看作是一个重力式挡泥(土)墙。一般淤地坝由坝体、溢洪道、放水建筑物三个部分组成。,33,2024年5月9日,（二）淤地坝的分类和分级标准,1.淤地坝的分类淤地坝按筑坝材料可分为土坝、石坝、土石混合坝等；按坝的用途可分为缓洪骨干坝、拦泥生产坝等；按建筑材料和施工方法可分为夯碾坝、水力冲填坝、定向爆破坝、堆石坝、干砌石坝、浆砌石坝等。2.淤地坝分级标准淤地坝一般根据库容、坝高、淤地面积、控制流域面积等因素分级。参考水库分级标准并考虑群众习惯叫法，可分为大、中、小三级。,34,2024年5月9日,表71为黄河中游水土保持治沟骨干工程技术规范所列分级标准，供参考。表71淤地坝分级标准,35,2024年5月9日,一般采用10年一遇或20年一遇。目前我国还没有统一标准，表72和表73为黄河中游水土保持治沟骨干工程技术规范提出的淤地坝设计洪水标准，供参考。,（三）淤地坝设计洪水标准,36,2024年5月9日,（四）淤地坝的作用 淤地坝是小流域综合治理中一项重要的工程措施，也是最后一道防线，它在控制水土流失，发展农业生产等方面具有极大的优越性。淤地坝的具体作用归纳如下：1.稳定和抬高侵蚀基点，防止沟底下切和沟岸坍塌，控制沟头前进和沟壁扩张。2.蓄洪、拦泥、削峰，减少入河、入库泥沙，减轻下游洪沙灾害。3.拦泥、落淤、造地，变荒沟为良田，可为山区农林牧业发展创造有利条件。,37,2024年5月9日,4.1.2 淤地坝工程规划,1.坝系布设（1）上淤下种，淤种结合（2）上坝生产，下坝拦淤（3）轮蓄轮种，蓄种结合（4）支沟滞洪、干沟生产（5）多漫少排，漫排兼顾（6）以排为主，漫淤滩地（7）高线排洪、保库灌田（8）隔山凿洞，邻沟分洪（9）坝库相间，清洪分治“拦洪蓄清”方式；“导洪蓄清”方式；“排洪蓄清”方式；,（一）坝系规划和布局,38,2024年5月9日,2.坝系形成和建坝顺序,（1）坝系形成的顺序 流域坝系形成的顺序根据其控制流域面积的大小和人力、财力等条件合理安排，一般有三种：先支后干；符合先易后难、工程安全和见效快的原则。先干后支；干沟宽阔成地多，群支汇干淤地快，但工程设计标准高，需投入较多的财力和人力。以干分段；按支分片，段片分治；当流域面积较大乡村多时，可以按坝系的整体规划，分段划片实行包干治理。,39,2024年5月9日,（2）坝系中建坝的顺序坝系中建坝的顺序有两种；自下而上：从下游向上游逐座兴建，形成坝系。这种顺序可集中全部泥沙于一坝，淤地快，收益早；淤成一坝，上游始终有一个一定库容的拦洪坝，确保下游坝地安全生产，并能供水灌溉；同时上坝可修在下坝末端的淤积面上，有利减少坝高和节省工程量，但采用这种顺序打坝，初期工程量较大，需要的投工，投资也多。自上而下：从上游向下游逐座修建，上坝修成时，再修下坝，依次形成坝系。这种顺序，单坝控制流域面积小，来洪少，可节节拦蓄，工程安全可靠，且规模不大，易于实施。但坝系成地较慢，上游无坝拦蓄洪水，坝地防洪保收不可靠，初期防洪能力较差。,40,2024年5月9日,3.流域建坝密度 流域建坝密度应根据降雨情况，沟道比降，沟壑密度，建坝淤地条件，按梯级开发利用原则，因地制宜的规划确定。据各地经验，在沟壑密度57/km2，沟道比降23%，适宜建坝的黄土丘陵沟壑区，每平方公里可建坝35座；在沟壑密度35km/km2，适宜建坝的残垣沟壑区，每平方公里建坝24座；沟道比较大的土石山区，每平方公里建坝58座比较适宜。,41,2024年5月9日,（二）坝址选择,坝址选择一般应考虑以下几点：1.坝址在地形上要求河谷狭窄、坝轴线短，库区宽阔容量大，沟底比较平缓。2.坝址附近应有宜于开挖溢洪道的地形和地质条件。最好有鞍形岩石山凹或红粘土山坡。还应注意到大坝分期加高时，放、泄水建筑物的布设位置。3.坝址附近应有良好的筑坝材料(土、砂、石料)，取用容易，施工方便，因为建筑材料的种类、储量、质量和分布情况，影响到坝的类型和造价。4.坝址地质构造稳定，两岸无疏松的坍土、滑坡体，断面完整，岸坡不大于60。坝基应有较好的均匀性，其压缩性不宜过大。岩层要避免活断层和较大裂隙，尤其要避免有可能造成坝基滑动的软弱层。,42,2024年5月9日,5.坝址应避开沟岔、弯道、泉眼，遇有跌水应选在跌水上方。坝扇不能有冲沟，以免洪水冲刷坝身。6.库区淹没损失要小，应尽量避免村庄、大片耕地、交通要道和矿井等被淹没。有些地形和地质条件都很好的坝址，就是因为淹没损失过大而被放弃，或者降低坝高，改变资源利用方式，这样的先例并不少见。7.坝址还必须结合坝系规划统一考虑。有时单从坝址本身考虑比较优越，但从整体衔接、梯级开发上看不一定有利，这种情况需要注意。,43,2024年5月9日,4.1.3土坝设计,（一）土坝枢纽布置与坝型选择1.土坝枢纽布置 土坝枢纽布置是根据综合利用的要求，把各项建筑物有机地、互相关联地妥当安排，各得其所。既要安全可靠，又要经济合理，要尽可能避免施工干扰，还要考虑运行管理方便。在高山深谷地带，河谷窄山坡陡，建筑物不易分散布置，只能紧凑一起，如岸坡溢洪道常与土坝连接，见下页图7-9。丘陵地带河谷宽山坡平缓，而且常有垭口可布置溢洪道，建筑物可分散布置，施工方便，见下页图7-10。总之，应根据地形地质条件合理安排。,44,2024年5月9日,45,2024年5月9日,2.土坝坝型选择土坝是由土料填筑而成的挡水建筑物，它是淤地坝和小型水库采用最多的一种坝型。（1）均质土坝：用一种土料筑成的坝称为均质土坝。这种坝型的优点是就地取材，施工简单，投资也少，对坝基地条件要求较低。缺点是由于透水性大，抗渗透破坏的能力弱。需要平缓坝坡，因而工程量较大。（2）心墙土坝：在坝体中用透水性小的粘性土作防渗心墙，置于坝体中部，构成不透水心墙，而心墙两侧的坝体则用透水性较强的土料(砾石或风化土料等)填筑而成，这种坝体称为心墙土坝。,46,2024年5月9日,（3）斜心墙土坝 对于土石坝，用斜心墙较好；（4）多种土质坝 有的坝址，储藏着多种土质，例如粘土、轻沙壤土、风化岩等，本着就地取材、因材设计的精神，把各种土料合理地配置在适当部位，就形成了多种土质坝。（5）土石坝 土石组合坝简称土石坝，采用土石坝可以充分利用坝址附近的土石料，可以充分利用基坑开挖、溢道开挖的弃渣筑坝，这对于山谷地址尤其重要。根据石料配置的部位不同，土石坝可有几种坝型，如图711所示。,47,2024年5月9日,48,2024年5月9日,（6）水力冲填坝水力冲填坝是利用丘陵沟壑区的天然地形，用水将沟壑两岸高处的冲成泥浆，通过较陡的输泥沟送到两边筑有围埂的坝面沉淀池中，泥浆经脱水固结，形成均匀密实的坝体。不均匀系数小的砂、粉制壤土、砂壤土等形成均质坝。不均匀系数大的砾砂、风化碎屑土、含砾土形成心墙坝。沉淀池宽则形成的心墙较宽，沉淀池窄形成的心墙较窄，但心墙与边棱没有明确的分界线。如下图。,49,2024年5月9日,（二）土坝断面尺寸的拟定,1.坝顶宽度 坝顶的宽度与坝高有关，坝体愈高则坝顶也应愈高，可参考表79选定。当坝顶有交通要求时，应根据交通部门有关公路等级规定来确定其宽度，一般单车道为5m，双车道为7m。表79 坝顶宽度参考表,50,2024年5月9日,2.土坝坝坡 土坝坝坡的陡缓是决定坝体稳定的主要条件之一，可根据坝高、土料、施工方法和坝前是否经常蓄水等条件，参考已建成的同类土坝等拟定。水坠坝的坝坡还应考虑冲填泥浆浓度、冲填速度和围埂宽度等施工条件确定。水坠坝的坝坡应满足在施工期间的坝体稳定，不发生滑坡事故，其坝坡应比夯碾坝要缓些。对坝高超过15m的土坝，背水坡应加设马道，以增加坝身稳定和减少暴雨对坝坡的冲刷,马道宽为1.52.0m。一般在马道处变坡，上陡下缓，表710所列山西省的土坝坡的经验数据，可供选用坝坡时参考。,51,2024年5月9日,52,2024年5月9日,3.最大铺底宽度的计算坝体沟床的最大铺底宽度（见图713），可按下式计算：式中：Bm 土坝最大铺底宽（m）;b坝顶宽；n上下游坝坡马道总数；m1上游坡比；m2下游坡比；H最大坝高，m；b1马道高。,53,2024年5月9日,4.1.4 放水建筑物设计,（一）放水建筑物放水建筑物主要由取水和输水两部分组成。取水建筑物的形式有卧管和竖井；对水头较高，流量较大或兼有排沙要求的水库可采用放水塔。输水建筑物有输水涵洞，它与卧管或竖井连接，埋在坝下，与坝轴线基本垂直。放水建筑物是淤地坝工程不可少的组成部分。它的主要作用是：1对于未淤满的淤地坝，能排泄小型洪水，放空库容，蓄洪落淤，拦蓄连续洪水，保证坝体安全。2对于淤满或计划淤种的淤地坝，能及时排泄沟道常流水和坝内积水，及早利用坝地，发展生产。3对于暂作蓄水防洪坝使用时，可对下游土地放水灌溉。,54,2024年5月9日,放水建筑物的位置选择，应考虑以下几方面：1在地质上，应最好修筑在岩石或坚硬的地基上，以免发生不均匀沉陷，引起漏水，影响坝体安全。2涵洞的放水高程应按淤地面积大小决定，哪个高程能较快地淤出一定面积可供利用的耕地，就可放在哪个高程，而不同于小型水库按“寿命”决定。如果下游有引用坝内排水灌溉时，还应满足下游自流灌溉的要求。3在平面布置上，尽可能放在沟道一侧，使水流沿坡脚流动，防止切割坝地，同时对坝地安全生产也是有利的。,55,2024年5月9日,（二）竖井设计,竖井是淤地坝放水建筑物经常采用的一种形式。其结构简单，易掌握。竖井一般采用浆砌石修筑，布置在坝体上游坡脚，如图。其断面形状多采用圆环形，也有方形的。其内圆直径（d）为0.52.0m。壁厚随竖井的高度而异，一般为0.30.6m。,56,2024年5月9日,（三）分级卧管设计卧管是修筑在坝体上游山坡上的浆砌石或混凝土放水管，如右图。卧管的构造简单，管理运用方便，不易漏水，而且卧管可使用砖、石等材料建筑，不需金属闸门和启闭设备等，因此在淤地坝和小型水库中应用比较广泛。卧管适用于525cm水头，放水流量在0.14.0m3/s。,57,2024年5月9日,（四）输水涵洞设计 水流经卧管或竖井消能后，即通过埋设在坝下的涵洞输入坝体下游，输水涵洞常用的断面形式有圆形、矩形和拱顶矩形3种。根据其水流状态的不同，又可分为有压和无压输水涵洞两种。在淤地坝和小型水库中多采用无压输水涵洞，其中方形涵洞是采用较多的一种，构造简单，用块石砌筑洞底和两边侧墙，用条石盖板或混凝土盖板，它适用于流量较小、洞身填土较低的中小型淤地坝。拱形涵洞，多适用于流量较大，洞身填土较高的大型淤地坝，一般多采用等截面半圆型砌拱涵。,58,2024年5月9日,59,2024年5月9日,1.涵洞断面尺寸的确定 水流在涵洞内同样要求保持无压状态，洞内水深不应超过涵洞净高的75%。涵洞断面开头确定后，其尺寸的大小，一般按明渠均匀流公式试算确定。对方形涵洞，其水力要素可按以下简化方法确定：当充水度（即水深与涵洞高的比值）为3/4（即75%）时，方涵过水断面，水力半径R=0.3B。2.涵洞的结构设计 坝下涵洞主要承受填土压力，在外力作用下，洞身将产生弯矩及轴向力，如果涵洞的材料强度不够，则会引起涵洞的破坏。因此结构计算的目的，就是根据外力的大小和组合，确定涵洞各部分的尺寸及配筋等，使涵洞的设计符合经济、安全的原则。,60,2024年5月9日,4.1小型水库,4.1.1 概述,水库由挡水坝、溢洪道、放水建筑物三部分组成，通常称为 水库的“三大件”。如图所示。,在我国干旱、半干旱的水土流失地区，以灌溉为主，同时考虑综合利用、坝高在30m以下的小型水库是我们研究的主要对象。按国家规定标准，库容100万-1000万m3的叫“小型水库”，库容10万-100万m3的叫“小型水库”。,61,2024年5月9日,（一）库 址 选 择,库址选择是水库工程中有关全局的问题，应从经济、安全、合理几方面考虑。根据经验应注意下列几个问题：1、地形要肚大口小。2、有适宜的集水面积。集水面积必须和蓄水库容相适应。3、坝址和库址地质良好，基础稳固，无下陷情况。4、库址靠近灌区且比灌区高。5、坝址附近要有足够和适用的建筑材料。6、坝址附近要有适宜开挖溢洪道的山垭。7、水库上游宜草木丰茂，因光秃的山岭易受雨冲刷，水库容易淤积，影响水库寿命，另外，淹没损失要小。除以上各点外，选择库址还要考虑施工、交通运输等条件。,62,2024年5月9日,（二）地 质 调 查 水库地质是决定性因素，主要调查库底是否漏水，坝基是否坚固。根据经验，主要调查下列几个问题：1、调查库区、坝址区的岩石种类、性质、分布规律及岩石的透水条件。2、调查库区、坝址区范围内的地质构造(断层、岩层产状、节理裂隙发育程度及规律、溶洞的分布范围及规律)。3、调查库区、坝址区的水文地质特征(含水层岩性、水位深度、水的化学性质、地下水的成因类型)，在坝基最好没有承压水或高承压水。,63,2024年5月9日,（三）地 形 测 量 1、坝址地形测量：测量范围包括坝身、溢洪道及放水洞等。比例尺用1/1000-1/2000。2、集水面积测量；3、库容测量与计算：库容测量在于绘出水库的水位库容关系曲线。4、建筑材料调查；5、水文资料的搜集与调查：径流资料、泥沙资料、洪水资料；6、流域覆被、淹没迁移及社会经济调查：（1）调查库区林木生长、山坡陡缓等情况；（2）调查水库库区内的田地、成材林木及其它建筑物；（3）调查灌区面积；（4）了解灌区主要农作物种类、面积、生长期、耕作制度等。,64,2024年5月9日,4.1.2 水库的特征曲线和特征水位,（一）水库的特征曲线水库的特征曲线用以描述水库库区地形特征，一般包括水库面积曲线和水库容积曲线，它是水库规划的基本资料之一。1.水库面积曲线水库建成后，随着水库水位(高程)不同，水库的水面面积也不同，这个水位与面积的关系曲线简称为水库面积曲线。2.水库容积曲线水库容积曲线是表示水库各种水位与库容之间关系的。,65,2024年5月9日,66,2024年5月9日,（二）水库的特征水位一般表示水库工作状况的水位有四个(如图8-7)。,67,2024年5月9日,1、设计低水位(死水位)(H低)保证放水建筑物泄放渠道设计流量的最低水位；同时应满足水库泥沙淤积、发电、养鱼等多方面的要求。设计低水位以下的库容称为死库容。2、设计蓄水位(H设)蓄水至满库时的水位称为设计蓄水位。设计低水位以上，设计蓄水位以下所包围的库容叫兴利库容(V兴)。3、设计洪水位(H洪)当水库遭遇到设计洪水溢洪时所达到的最高水位。它是设计坝高的依据。设计蓄水位到设计洪水位之间的库容称为防洪库容(V防)。4、校核洪水位(H校)当水库遭遇到比设计洪水更大的校洪水溢洪时所达到的最高水位称为校核洪水位，设计洪水位到校核洪水位之间的库容称为超高库容(V超)。水库的总库容为:V总V死V兴V防V超。,68,2024年5月9日,4.1.3 死库容和死水位的确定,以灌溉为主的小型水库，死库容主要满足两个要求：死水位应保证水库自流灌溉；死库容应满足泥沙淤积要求.,（一）死水位应保证水库自流灌溉死水位即设计低水位,主要是由灌区高程控制条件所决定。由灌溉区规划可推算出渠首设计引水高程，也就是放水建筑物的下游水位。如图8-8上的B点高程。,69,2024年5月9日,然后加上泄放渠道设计流量时放水建筑物所必须的最小水头Hmin，即可得到设计低水位。在规划阶段，Hmin可依经济指标估计，在技术设计阶段，则应根据渠道设计流量及放水建筑物的形式、尺寸进行详细的水力学计算推出。在特枯年份的抗旱季节，往往不能按正常流量放水，只要水库有水就应尽量泄放，故设计低水位以下到放水建筑物进口底槛A点高程之间的水库库容也是可以利用的。真正的死库容是放水建筑物进口底槛高程以下的那部分无法自流的库容。,70,2024年5月9日,（二）死库容应满足泥沙淤积的要求 以灌溉为主的水库，主要要求满足上述的条件。但对于多沙性河流，必须校核死库容能否满足泥沙淤积的要求。一般小型水库按有泥沙观测资料、无泥沙观测资料、用坝前淤高估算水库使用年限3种方法计算年淤积量及水库使用年限。,71,2024年5月9日,4.1.4 水库兴利调节计算及设计蓄水位的确定,设计低水位选定以后，就可依据水库来水及用水资料进行兴利调节计算，求出兴利库容，根据水库容积曲线，就可换算成设计蓄水位。若灌溉面积大，天然径流量小，则还有一个经济比较的问题，即先拟定几个方案进行调节计算，选择出经济合理的灌溉面积，从而定出设计蓄水位。,72,2024年5月9日,（一）水库的调节性能 由对水库的来水和用水的特性分析可知，来水和用水之间，往往不相适应，这种不适应性，有的反映在1年内，如有的月份来水远远大于用水，有的月份来水小于用水，但整个年的来水量还是能满足年用水量要求；有的则不仅在年内，同时还存在于年与年之间。为了满足用水部门一定设计保证率下的用水要求，对于前一种情况，只要对径流的年内变化按用水要求作重新分配便可解决，这种调节周期不超过一年的调节称为年调节；对后一种情况，不但要对径流的年内变化，而且要对年与年之间的径流变化按用水量要求进行重新分配才能解决，此时径流调节周期超过一年，这种称为多年调节。调节计算所需要解决的问题是：在来水、用水及灌溉设计保证率已定的情况下，计算所需的兴利库容。有时也可以在兴利库容已知时，求水库在灌溉设计保证率下的供水能力(灌溉面积)或在供水能力(灌溉面积)一定的情况下，所能达的设计保证率。,73,2024年5月9日,右图表示某水库来水W和用水M的频率曲线，二线在S点交，其交点所对应的频率为Ps。若来水与用水呈函数关系，当水库的设计保证率P设1Ps，则年来水量小于年用水量，要满足枯水年份的用水，仅对该枯水年的径流年调节已不符合要求，必须对径流进行多年调节。S点称为完全调节点。,74,2024年5月9日,（二）年调节水库1、调节计算原理,调节计算的原理是把调节周期分为苦干计算时段,并按时序进行逐时段的水库水量平衡计算,则可求得水库的蓄泄过程及所需的兴利库容式中:V计算时段内水库蓄水量的增减值,蓄水增加时为正,蓄水量减少时为负;Q入计算时段内流入水库的流量(即来水量);q出计算时段内从水库流出的流量(包括各用水部门的用水量和各种水量损失,如蒸发渗漏等,有时还有弃水或冰冻),75,2024年5月9日,在具体计算时,一般是从蓄水期(来水大于用水,有余水蓄在水库里)开始作为调节计算的起点,也就是说,调节计算是按调节年度进行的,所谓调节年度,就是水库从蓄水期开始作为调节年度的起点,水库蓄满后又经供水期将水库放空为调节年度的终结(也就是下一调节年度的开始)年调节水库来水和用水的配合有两种情况图8-11为水库运用一次地情况,图中代表来水过程,q-t代表用水过程,也就是说,水库在一个调节年度内,充满一次,泻空一次,在这种情况下,V2(图中阴影部分面积)是惟一的来水不足量,就能保证这一年用水需要,故水库兴利库容为V=V2,76,2024年5月9日,对于图8-12中的第a种情况,V1 V2,V3V4,即每次的余水都超过了每次的不足水量,水库的两次运用是独立的,不互相影响,因此,水库的兴利库容应取两个不足水量中的较大者,即V=V4只要兴建兴利库容等于V4的水库,就能保证水库在两次运用中都能满足用水要求而对于图8-12中的第b种情况,V1 V2,V3V4，要满足V4时期的用水要求,必须事先存蓄一部分水量,也就是要存蓄V3所不能满足的那一部分水量(V4-V3)这时候,水库的兴利库容应为,77,2024年5月9日,2、长系列法（1）不计入损失的年调节计算列表法,列表法就是根据来水过程线和用水过程线,应用水量平衡原理,逐时段进行列表计算,计算出来水和用水的差值,即余水量和缺水量,最后根据不同的运用情况,分析出这一调节年度所需的兴利库容,式中:W来计算时段内的来水量;W用计算时段内的用水量;W弃计算时段内的弃水量,78,2024年5月9日,现以某水库的计算为例(表8-1),说明具体的计算方法:表(8-1)中,第(1)栏为计算时段,本例中,非灌溉期以一个月为一个计算时段,灌溉期以一旬为一个计算时段第(2)(3)栏分别为计算时段的来水量和灌溉用水量,第(2)(3)栏差值若为正时填于第(4)栏,若为负时填于第(5)栏本例为二次运用情况,兴利库容,其中,V2=20 540m3,V4=2 410万m3,V3=10.00万m3,故V兴=22 940万m3,79,2024年5月9日,（）计入损失的列表计算法 水库的水量损失 水库建成后，改变了天然河流的情况，形成人工湖泊，必然会较天然情况增加蒸发损失和渗漏损失，统称水库损失。蒸发损失:水库的蒸发损失,不是指水库的水面蒸发量,而是指水库建成后的水面蒸发量大于原有陆面蒸发量的那一部分额为蒸发损失
