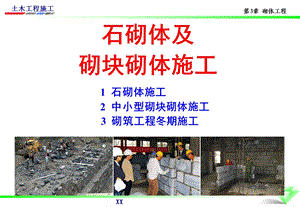

1 石砌体施工 2 中小型砌块砌体施工 3 砌筑工程冬期施工,第3章 砌体工程,石砌体及砌块砌体施工,1.1 毛石砌体,1 石砌体施工,石砌体及砌块砌体施工,毛石基础,1.1.1 毛石砌体砌筑要点 采用铺浆法砌筑，砂浆必须饱满，叠砌面的粘灰面积（砂浆饱满度）应大于80%。,毛石砌体宜分皮卧砌，各皮石块间应利用毛石自然形状经敲打修整使之与先砌毛石基本吻合、搭砌紧密；,毛石应上下错缝，内外搭砌，不得采用外面侧立毛石、中间填心的砌筑方法；中间不得有过桥石（仅在两端搭砌的石块）、铲口石（尖石倾斜向外的石块）和斧刃石（尖石向下的石块）。,毛石砌体的灰缝厚度宜为2030mm，石块间较大的空隙应填塞砂浆后用碎石块嵌实，不得采用先放碎石后塞砂浆或干填碎石块的方法。,过桥石 铲口石 斧刃石,1.1 毛石砌体,1.1.2 毛石基础,砌筑毛石基础的第一皮石块应座浆，并将大面朝下；毛石砌体的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。,阶梯形毛石基础的上级阶梯的石块应至少压砌下级阶梯石块的1/2，相邻阶梯的毛石应相互错缝搭砌。,阶梯形毛石基础,毛石基础,1.1 毛石砌体,1.1.3 毛石墙,毛石墙每日砌筑高度不应超过1.2m。,毛石与普通烧结砖的组合墙，毛石砌体应与砖砌体同时砌筑，并每隔46皮砖用23皮丁砖与毛石砌体砌合，两种砌体间的空隙用砂浆填塞。,毛石和砖组合墙,1.1 毛石砌体,毛石墙的第一皮及转角处、交接处和洞口处，应用较大的平毛石砌筑。每个楼层砌体的最上一皮，宜选用较大的毛石砌筑。,交接处毛石墙和砖墙相接,转角处毛石墙和砖墙相接,1.1 毛石砌体,毛石墙与砖墙的转角处和交接处应同时砌筑。转角处应自纵墙（或横墙）每隔46皮砖高度伸出不小于120mm与横墙（或纵墙）相接。,交接处应自纵墙每隔46皮砖高度伸出不小于120mm与横墙相接。毛石墙的转角处与交接处应同时砌筑，不能同时砌筑而又必须留置的临时间断处，应砌成踏步槎。,1.2 料石砌体,料石砌体应采用铺浆法砌筑，料石须放置平稳，砂浆必须饱满。灰缝厚度：细料石不宜大于5mm，粗料石、毛料石不宜大于20mm，水平灰缝和竖向灰缝的砂浆饱满度均应大于80%。,1 石砌体施工,1.2.1 料石砌体砌筑要点,料石砌体的上下皮料石的竖向灰缝应相互错开，错开长度不应小于料石宽度的1/2。,1.2.2 料石基础,料石基础的第一皮石块应座浆丁砌，以上各层可按一顺一丁砌筑。阶梯形料石基础，上级阶梯的料石至少压砌下级阶梯料石的1/3。,1.2.3 料石墙,料石墙厚度等于一块料石厚度时，可采用全顺砌筑形式；料石墙壁厚度等于二块料石厚度时，可采用两顺一丁或丁顺组砌的砌筑形式。,阶梯形料石基础,1.2 料石砌体,1.3 毛石挡土墙,毛石挡土墙每砌34皮为一个分层高度，并找平一次；外露面的灰缝厚度不得大于40mm，分层处的错缝不得大于80mm。,1 石砌体施工,毛石挡土墙 引水明渠浆砌石施工,石砌挡土墙的泄水孔设计无规定时，施工应符合下列规定：泄水孔应均匀设置，在每米高度上间隔2m左右设置一个泄水孔；,泄水孔与土体间铺设长宽各为300mm、厚200mm的卵石或碎石作疏水层。,挡土墙内侧回填土必须分层夯填，分层松土厚度应为300mm。墙顶土面应有适当坡度使流水流向挡土墙外侧面。,石砌挡土墙施工,1.3 毛石挡土墙,2 中小型砌块砌体施工,石砌体及砌块砌体施工,2.1 砼小型空心砌块砌体,混凝土小型空心砌块分为 普通砼小型空心砌块：粗骨料是碎石或卵碎石 轻骨料砼小型空心砌块：粗骨料是浮石、火山渣、煤渣、自然煤矸石、陶粒等。砌块主规格尺寸390190190mm,混凝土小型空心砌块建筑技术规程JGJ/T14-204,2.1.1 构造要求,材料要求：地面或防潮层以下的砌体：小砌块的强度等级不低于MU7.5和M5水泥砂浆；五层及五层以上民用房屋的底层墙体：小砌块的强度等级不低于MU7.5和M5的砌筑砂浆；,2.1 砼小型空心砌块砌体,砌块墙与后砌隔墙交接处加设钢筋网片,2.1 砼小型空心砌块砌体,下列部位的砌体，应采用C20砼灌实砌体的孔洞：底层室内地面或防潮层以下的砌体；无圈梁的檩条和楼板支承面下的一皮砌体；未设置砼梁垫的屋架、梁等构件支承处，灌实宽度、高度不小于600mm的砌块；挑梁支承面下内外墙交接处，纵横各灌实3个孔洞，灌实高度不小于三皮砌块。,小砌块墙与后砌隔墙交接处，应沿墙高每400mm在水平灰缝内设置不少于24、横筋间距不大于200mm的焊接钢筋网片。钢筋网片伸入后砌隔墙内不小于600mm。,2.1.2 砼小型空心砌块砌筑施工,小砌块墙转角处及T字交接处砌法,转角处小砌块应隔皮露端面,转角处小砌块应隔皮露端面,T字交接处应使横墙小砌块隔皮露端面,T字交接处应使横墙小砌块隔皮露端面,2.1 砼小型空心砌块砌体,施工时所用的砌块的龄期不应小于28d。墙体砌筑从房屋外墙转角定位处开始。应立皮数杆、拉准线。190mm厚内外墙和纵横墙必须同时砌筑并相互交错搭接。临时间断处应砌成斜槎，斜槎水平投影长度应不小于高度2/3。严禁留直槎。,水平灰缝中拉结筋,2.1 砼小型空心砌块砌体,小砌块的砌筑应遵循“对孔、错缝、反砌”的规则进行，即上下皮砌块的对孔，则上下皮砌块的壁、肋可较好传递竖向荷载，保证砌体的整体性和强度；错缝（搭砌）可增强砌体的整体性；将砌块生产时的底面朝上，便于铺放砂浆和保证水平灰缝的饱满度。,上下皮砌块竖缝错开1/2主规格小砌块长度（190mm）。使用多排孔小砌块砌筑墙体时，应错缝搭砌，搭接长度不小于主规格小砌块长度的1/4（90mm），否则应在水平灰缝中设置44钢筋网片，网片两端与竖缝的距离不得小于400mm。,2.1 砼小型空心砌块砌体,小砌块砌筑时不得浇水，若天气炎热干燥可提前洒水湿润。小砌块表面有浮水时不得施工。小砌块墙内不得混砌粘土砖或其他墙体材料。镶砌时，应采用与小砌块材料强度同等级的预制砼砌块。隔墙顶接触梁板底的部位应采用实心的小砌块斜砌楔紧。正常施工条件下，小砌块墙体的日砌筑高度一般控制在1.4m或一步脚手架高度内。用轻骨料小型空心砌块砌筑墙体时，墙体底部应砌筑烧结普通砖或多孔砖，或普通砼小型空心砌块，或现浇砼坎台，其高度不小于200mm。,样板照片点评,轻骨料小砌块墙身底部砌4皮实心砖!,墙体定位处用实心砖错缝,墙身顶部用实心砖斜砌,与梁底顶紧,水泥砂浆塞缝,上下皮错缝搭接正确,2.1 砼小型空心砌块砌体,2.1.3 芯柱施工,2.1 砼小型空心砌块砌体,小砌块墙体的孔洞内浇灌砼称为素砼芯柱；孔洞内配有钢筋并浇灌砼称为钢筋砼芯柱。,小砌块砌体的下列部位宜设置芯柱：在外墙转角、楼梯间四角的纵横墙交接处的三个孔洞，宜设置素砼芯柱；五层及五层以上房屋，宜在上述部位设置钢筋砼芯柱。,2.1 砼小型空心砌块砌体,芯柱截面不小于120120mm，宜用不低于C20细石砼浇灌。钢筋砼芯柱每孔插竖筋不应小于110钢筋，底部应伸入室内地坪下500mm或与基础圈梁锚固，顶部应与屋盖圈梁锚固。芯柱应沿房屋全高贯通，并与各层圈梁整体现浇。,芯柱贯穿楼板构造,2.1 砼小型空心砌块砌体,钢筋砼芯柱处沿墙高每隔400mm应设4钢筋网片拉结，每边伸入墙体不小于600mm。芯柱柱脚应留设清扫口，砌至要求标高后，应及时清理芯柱孔内壁及芯柱孔内掉落的砂浆等杂物。,钢筋砼芯柱处拉筋,砌筑砂浆强度达到1MPa时方可浇灌芯柱砼，浇灌芯柱砼前应清除孔洞内砂浆杂物，并用水冲洗，先注入适量的与砼相同的去石水泥砂浆，再分层、连续浇筑，不得留施工缝。,采用钢筋砼构造柱加强的小砌块房屋，应在外墙四角、楼梯间四角的纵横墙交接处设置构造柱。小砌块房屋的构造柱要求：,2.1 砼小型空心砌块砌体,构造柱与墙体连接处应砌成马牙槎，并应沿墙高每隔400mm设焊接钢筋网片，纵向钢筋不宜少于24，横筋间距不应大于200mm，伸入墙体不应小于600mm。,构造柱的最小截面为190190mm，纵向钢筋宜采用412，箍筋间距不宜大于250mm，纵筋上下应贯通。,中国最高的砼空心小砌块住宅,该试点住宅地处 3类土，7度设防，无地下室，总建筑面积为7000m2，底层层高4.4m，标准层3m，主体14层，局部15层，建筑总高度为46m。,辽宁盘锦砼空心小砌块试点住宅,墙体除电梯井部分墙体采用C20砼外，其余承重墙均采用190mm厚砼配筋砌块，12层为全注芯砼砌体，3层以上为部分注芯砼砌体，分别采用MU20 MU10砌块、M20 M10砂浆、C30 C20注芯砼；砌体水平和垂直方向的配筋率均为0.1，楼屋盖均为C20砼。,2.1 砼小型空心砌块砌体,2.2 加气砼砌块施工,加气砼可砌成单层墙或双层墙，双层墙间每隔600mm墙高在水平灰缝中放置46的钢筋扒钉，扒钉间距为600mm，空气层厚度7080mm。,2 中小型砌块砌体施工,2.2.1 构造要求,加气砼砌块墙,加气砼砌块外墙的窗口下一皮砌块下的水平灰缝中应设置36 拉结筋，钢筋伸过窗口侧边不小于500mm。,砌块墙窗口下配筋,非承重加气砼砌块墙的上述部位放置26 拉结钢筋，钢筋伸入墙内不少于700mm。,非承重砌块墙的拉结钢筋,2.2 加气砼砌块施工,承重加气砼砌块墙的外墙转角处、墙体交接处，应沿墙高每1m左右在水平灰缝中放置36拉结钢筋，钢筋伸入墙内不少于1000mm。,承重砌块墙的拉结钢筋,2.2.2 加气砼砌块施工,承重加气砼砌块砌体所用砌块强度等级不低于A7.5，砂浆强度不低于M5；,加气砼砌块砌筑前，应绘制砌块排列图，设置皮数杆、拉准线依线砌筑；,加气砼块出厂后经充分干燥方准上墙，砌筑时要适量洒水，同一砌筑单元的墙体应连续砌完，不留接槎、不得留设脚手眼。,2.2 加气砼砌块施工,红砖盘角,使加气砼砌块墙错缝,加气砼砌块墙的上下皮砌块的灰缝应相互错开，错开长度宜为300mm、不小于150mm。不能满足时，应在水平灰缝设置26的拉结钢筋或4 钢筋网片，拉结钢筋或网片的长度不小于700mm。见右图：,加气砼砌块墙中拉结筋,墙身底部砌4皮实心砖!,错缝长度均不满足要求!,错缝长度均不满足要求!,在水平灰缝中设置拉结钢筋!,2.2 加气砼砌块施工,加气砼砌块墙的灰缝应横平竖直，砂浆饱满。水平灰缝厚度宜为15mm，竖向灰缝宽度宜为20mm；墙的转角处，应使纵横墙的砌块相互搭砌，隔皮砌块露端面；丁字交接处，应使横墙砌块隔皮露端面，并坐中于纵墙砌块。,加气砼砌块墙的转角处、交接处砌法,转角处砌块应隔皮露端面!,转角处砌块应隔皮露端面!,T字交接处应使横墙砌块隔皮露端面!,T字交接处应使横墙砌块隔皮露端面!,2.2 加气砼砌块施工,2.2 加气砼砌块施工,2.2.3 加气砼砌体构造柱施工,构造柱留设,构造柱马牙槎,构造柱边用双面胶带粘贴确保不漏浆,墙底砌4皮实心砖!,墙顶预留实心砖侧砌位置,梁底墙顶用实心砖侧砌,双面胶带确保模板边角密实不漏浆,中华人民共和国行业标准建筑工程冬期施工规程JGJ104-97,3 砌筑工程冬期施工,冬期施工期限划分原则：当室外日平均气温连续5d稳定低于5C，即进入冬期施工；当室外日平均气温连续5d高于5C时，即解除冬期施工。,3.1 冬期施工的特点,冬期施工条件差、环境不利，是工程质量事故的多发季节,尤以砼和基础工程居多；冬期质量事故具有隐蔽性和滞后性，冬季施工、春季才能暴露，处理难度大，影响工程使用寿命；冬期施工的计划性和时间性强，准备工作时间短、技术要求复杂，仓促施工极易发生工程质量事故。,3 砌筑工程冬期施工,3.2 砌筑工程冬期施工一般规定,砌筑前应清除表面污物冰雪等，不得使用遭水浸和受冻后的砖或砌块；砂浆宜优先采用普通硅酸盐水泥拌制、冬期砌筑不得使用无水泥拌制的砂浆；砂不得含有直径大于1cm的冻结块或冰块；石灰膏遭冻结时应经融化后方可使用；,拌合砂浆时，水加热温度不得超过80，砂不得超过40；冬期施工的砖砌体应按三一砌砖法施工，灰缝不应大于10mm；,3 砌筑工程冬期施工,冬期施工中每日砌筑后。应及时在砌筑表面进行保护性覆盖。砌筑表面不得留有砂浆，在继续砌筑前应扫净砌筑表面；砌筑工程的冬期施工应优先选用外加剂法；混凝土小型空心砌块不得采用冻结法施工；加气混凝土砌块承重墙体及围护外墙不宜冬期施工；砂浆试块的留置除应按常温规定要求外，尚应增设不少于2组与砌体同条件养护的试块，用于检验各龄期强度和转入常温28天砂浆强度。,砌体工程冬季施工方法：掺盐砂浆法、冻结法、暖棚法,3.2 砌筑工程冬期施工一般规定,3.2 掺盐砂浆法施工,掺盐砂浆法是在水泥砂浆或混合砂浆中，掺入一定数量的抗冻早强剂，使砂浆在一定的负温度下不冻结，砂浆强度能继续缓慢增长的施工方法。,掺入的外加剂主要有：氯化物抗冻早强剂 复合抗冻早强剂（氯化钠+亚硝酸钠）掺入量要符合规范,我国在砌体工程冬期施工中普遍采用掺盐砂浆法。,3 砌筑工程冬期施工,掺盐砂浆法的适用范围，不得在下列情况下采用,对装饰工程有特殊要求的建筑物；房屋使用时湿度大于80%的建筑物；配筋钢埋件无可靠的防腐处理措施的砌体；接近高压电线的建筑物，如变电所发电站等；经常受40C以上高温影响的建筑物；经常处于地下水位变化范围内以及在地下未设防水层的结构。,3.2 掺盐砂浆法施工,掺盐砂浆法的施工工艺,砂浆的要求：掺盐法应按不同最低气温控制掺盐量；当氯盐掺量过少，水化反应极其缓慢，会降低早期强度。如氯盐掺量大于10%，砂浆的后期强度会显著降低，同时导致砌体析盐量过大，增大吸湿性，降低保温性能。按气温情况规定的掺盐量见下表。,掺氯盐外加剂掺量(占用水重量%),3.2 掺盐砂浆法施工,当日最低气温等于或低于150C 时，承重砌体的砂浆强度等级应提高一级；原材料的加热应优先加热水，满足不了温度时再进行砂的加热。砂浆拌制的投料顺序是：水和砂先拌，再投放水泥 砂浆应采用机械进行拌和，搅拌时间比常温季节增加一倍。拌和后的砂浆应注意保温。砂浆砌筑时温度应不低于50C。,3.2 掺盐砂浆法施工,3.3 冻结法施工,冻结法是不掺化学外加剂的普通水泥砂浆铺砌完毕后，允许砌体冻结的施工方法。冻结法允许砂浆砌筑后遭受冻结，砌体解冻时其砂浆强度接近于零，解冻后其强度仍可继续增长。,冻结法的适用范围：对有保温、绝缘、装饰等特殊要求的工程和受力配筋砌体及不受地震区条件限制的其他工程，均可采用冻结法施工。冻结法施工的砂浆，经冻结、融化和硬化3个阶段后，使砂浆强度，砂浆与砖石砌体间的黏结力都有不同程度的降低。砌体在融化阶段，由于砂浆强度接近于零，将会增加砌体的变形和沉降。所以下列结构不宜选用：空斗墙；毛石墙；承受侧压力的砌体；解冻期间可能受到振动或动力荷载的砌体；解冻时不允许发生沉降的砌体。,3 砌筑工程冬期施工,冻结法的施工工艺,材料的要求：冻结法的砂浆使用温度不应低于100C；当日最低气温高于或等于250C时，承重砌体的砂浆强度等级应提高1级；当日最低气温低于250C时，则应提高2级。砂浆强度等级不得小于M2.5，重要结构其等级不得小于M5.0。,砌筑施工工艺：砌筑时一般应采用“一顺一丁”砌筑法。施工中宜采用水平分段施工，一个施工段的墙体同时砌至一个施工层的高度，不得间断。每天砌筑高度和临时间断处均不宜大于1.2m。不设沉降缝的砌体，其分段处的高差不得大于4m。砌体水平灰缝应控制在10mm以内。为达到灰缝平直、砂浆饱满和墙面垂直及平整的要求，砌筑时要随时检查，发现偏差及时纠正。如发现砌体歪斜，不准敲墙、砸墙，须拆除重砌。,3.3 冻结法施工,砌体的解冻：砌体解冻时，其砂浆强度接近于零，下沉量比常温施工增大10%20%。砌体在解冻期间的稳定性较差,在开冻前应进行检查、开冻过程中应组织观测。发现裂缝、不均匀下沉等情况，应分析原因并立即采取加固措施。为保证解冻时砖砌体均匀沉降不出现裂缝，应采取下列措施：解冻前应清除房屋中剩余的建筑材料等临时荷载。开冻前宜暂停施工。留置在砌体中的洞口和沟槽等，宜在解冻前填砌完毕。跨度大于0.7m 的过梁，宜采用预制构件。门窗框上部应留出35mm的空隙作为解冻后预留沉降量。在楼板水平面上，墙的拐角处、交接处和交叉处每半砖设置一根6 钢筋拉结。伸入相邻墙内必须大于1m。,3.3 冻结法施工,3.4 暖棚法施工,暖棚法适用于地下工程、基础工程以及量小又急需砌筑使用的砖体结构 砌体在暖棚内的养护时间根据暖棚内的温度应按下表确定。,采用暖棚法施工时砖石和砂浆在砌筑时的温度不应低于50C，而距离所砌的结构底面500mm处的棚内温度也不应低于50C,3 砌筑工程冬期施工,例1：某框架结构抗震等级为2级，楼层框架梁配筋情况如图所示，混凝土强度等级C30，框架柱尺寸为600*600mm，框架柱纵筋为1225，混凝土保护层为30mm，箍筋按内皮周长的调整值取120mm。问题：计算该楼层框架梁钢筋的下料长度？,钢筋的配料,研究与学习,例2：某三层框架结构抗震等级为2级，其中KZ1配筋情况如图所示从施工图纸中查到该结构基础扩大顶面标高为-1.2m，基础底面标高为-1.8m，基础底板底面配筋直径为20mm，基础底面混凝土保护层为40mm；各层板顶结构标高分别为3.6m、6.9m、10.2m，楼板厚均为120mm；柱纵筋在基础中水平弯折按200mm计，柱纵筋采用电渣压力焊连接。构件混凝土强度等级均为C30，混凝土保护层为30mm箍筋按内皮周长的调整值取120mm。问题：计算该框架柱钢筋的下料长度,钢筋的配料,
