第15次课 建筑变形缝构造.ppt

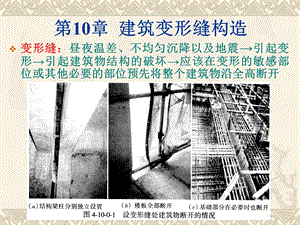

第10章 建筑变形缝构造,变形缝：昼夜温差、不均匀沉降以及地震引起变形引起建筑物结构的破坏应该在变形的敏感部位或其他必要的部位预先将整个建筑物沿全高断开,变形缝的作用：令断开后建筑物的各部分成为独立的单元，或者是划分为简单、规则、均一的段，并令各段之间的缝达到一定的宽度，以能够适应变形的需要。对应不同的变形情况，变形缝可以分为：伸缩缝(温度缝)对应昼夜温差引起的变形；沉降缝对应不均匀沉降引起的变形；防震缝对应地震可能引起的变形。,大台阶与主体建筑也断开,变形缝将复杂形体建筑划分为相对简单的独立的单元,10.1 变形缝设置的要求10.1.1 伸缩缝(温度缝)设置的要求,伸缩缝的设置需考虑的因素：建筑物长度主要关系到温度应力累积的大小结构类型和屋顶刚度主要关系到温度应力是否容易传递并对结构的其他部分造成影响屋面有否设保温或隔热层关系到结构直接受温度应力影响的程度,参见表4-10-1-1和表4-10-1-2,设置要求：除基础之外，结构部分应该沿建筑物的全高全部断开。原因：建筑物受昼夜温差引起的温度应力影响最大的部分是建筑物的屋面，越向地面影响越小，而建筑物的基础部分埋在土里，温度比较恒定，不容易受到昼夜温差的影响。,建筑物长度过长时，设置温度缝,10.1.2 沉降缝设置的要求,沉降缝的设置条件：是针对有可能造成建筑不均匀沉降的因素，例如地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬殊、建筑物结构形式变化大、新老建筑相邻(或扩建项目)设置要求：在结构变形的敏感部位，沿结构全高，包括基础，全部断开。原因：使得结构的各个独立部分能够不至于因为沉降量不同，又互相牵制而造成破坏。,高层与裙房之间设沉降缝,除了设沉降缝以外，不属于扩建的工程还可以用加强建筑物的整体性等方法来避免不均匀沉降,也可以采用后浇板带法：即先将建筑物分段施工，中间留出约2m左右的后浇板带位置及连接钢筋，待各分段结构封顶并达到基本沉降量后再浇筑中间的后浇板带部分，以此来避免不均匀沉降有可能造成的影响。适用：对沉降量把握准确,10.1.3 防震缝的设置要求,建筑物的平面如果不规则，或在纵向为复杂体型，地震时就容易产生应力集中，发生破坏。,设置条件：在建筑物有可能因地震作用而引起建筑物结构断裂的部位，要设抗震缝将建筑物划分为简单、规则、均一的单元。设置要求：建筑物的基础可断开，也可不断开。,内景,体型复杂的建筑设抗震缝,10.1.4 变形缝比较,表4-10-1-3是三种不同的变形缝的设置情况以及缝宽的比较。在抗震设防的地区，无论需要设置哪种变形缝，其宽度都应该按照抗震缝的宽度来设置。这是为了避免在震灾发生时，由于缝宽不够而造成建筑物相邻的分段相互碰撞，造成破坏。,10.2 设变形缝处建筑的结构布置,在建筑物设变形缝的部位，要使两边的结构满足断开的要求，又自成系统，其布置方法主要有以下几种：(1)按照建筑物承重系统的类型，在变形缝的两侧设双墙或双柱。优点：结构简单缺点：容易使缝两边的结构基础产生偏心用于伸缩缝时基础可以不断开，无此问题。,用双柱方案设缝,上海浦东国际机场候机楼,(2)变形缝两侧的垂直承重构件分别退开变形缝一定距离，或单边退开，再用水平构件悬臂向变形缝的方向挑出。这种方法基础部分容易脱开距离，设缝较方便，特别适用于沉降缝。此外建筑的扩建部分也常常采用单边悬臂的方法，以避免影响原有建筑的基础。,某扩建建筑,新老建筑交接处新建筑结构退让原基础再出挑与老建筑设缝连接,建成后室内,用双边悬臂方案设缝,某教学楼,(3)用一段简支的水平构件做过渡处理，即在两个独立单元相对的两侧各伸出悬臂构件来支承中间一段水平构件。适用：多用于连接两个建筑物的架空走道等，但在抗震设防地区需谨慎使用。,某图书馆两栋塔楼之间的连接体由两端塔楼支承，并设缝适应变形,连接体室内,变形缝,10.3 变形缝盖缝构造,在建筑物设变形缝的部位必须全部作盖缝处理。主要目的：为了满足使用的需要，例如通行；处于外围护结构部分的变形缝还要防止渗漏，以及防止热桥的产生；美观的问题。,对变形缝作盖缝处理时，需注意的问题：(1)所选择的盖缝板的形式必须能够符合所属变形缝类别的变形需要。如伸缩缝上的盖缝板适应水平方向的变形，而沉降缝上的盖缝板适用上下方向变形。,(2)所选择的盖缝板的材料及构造方式必须能够符合变形缝所在部位的其他功能需要。例如用于屋面和外墙面部位的盖缝板应选择不易锈蚀的材料，如镀锌铁皮、彩色薄钢板、铝皮等，并做到节点能够防水；而用于室内地面、楼板地面及内墙面的盖缝板则可以根据内部面层装修的需要来做。,同时，对于高层建筑及防火要求较高的建筑物，室内变形缝四周的基层，应采用不燃烧材料，表面装饰层也应采用不燃或难燃材料。在变形缝内不应敷设电缆、可燃气体管道和易燃、可燃液体管道，如必须穿过变形缝时，应在穿过处加设不燃烧材料套管，并应采用不燃烧材料将套管两端空隙紧密填塞。,(3)在变形缝内部应当用具有自防水功能的柔性材料来塞缝。例如采用挤塑型聚苯板、沥青麻丝、橡胶条等，以防止热桥的产生。,屋面变形缝处的盖缝构造做法：其中的盖缝和塞缝材料可以另行选择，但防水构造必须同时满足屋面防水规范的要求。,地下室变形缝处的盖缝构造做法：设变形缝处是地下室最易发生渗漏的部位，因而地下室应尽量不要做伸缩缝。其他变形缝应采用止水带、遇水膨胀橡胶腻子止水条等高分子防水材料和接缝密封材料做多道防线。,半地下室顶面盖缝,墙身盖缝,变形缝设双墙处屋面盖缝,出屋面处变形缝盖缝做法,室内板底、楼面、墙面盖缝做法,变形缝处设门，门扇开启方向不得跨越变形缝,楼面成品变形缝盖缝板1,楼面成品变形缝盖缝板2,成品变形缝盖缝板样品,止水带构造做法有内埋式和可卸式两种，对水压大于0.3MPa、变形量为2030mm、结构厚度大于和等于300mm的变形缝，应采用中埋式橡胶止水带；对环境温度高于5、结构厚度大于和等于300mm的变形缝，可采用2mm厚的紫铜片或3mm厚的不锈钢等金属止水带，其中间呈圆弧形。止水带中间空心圆或弯曲部分须对准变形缝，以适应变形需要。,
