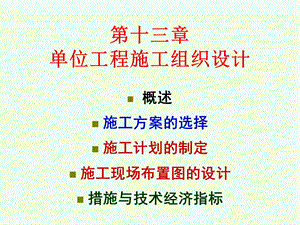

第十三章 单位工程施工组织设计,概述施工方案的选择施工计划的制定施工现场布置图的设计措施与技术经济指标,第四节 施工现场布置图的设计,一、概述（一）编制意义1是安排布置现场的依据；2是有计划、有组织和顺利施工的重要条件；3是文明施工、加强现场管理的基础；4是提高效率、加快进度、取得良好效益的保证。（二）要求1分阶段绘图不同施工阶段，布置内容不同2要考虑各施工阶段的变化和发展需要水电管线、道路、房屋、仓库不要轻易变动；3土建与设备安装共同协商，防止相互干扰；4比例：一般1：200500。,二、设计内容,1已建、拟建的建筑物、构筑物及管线；2测量放线标桩、地形等高线；3垂直运输机械的位置、开行路线、控制范围；4构件、材料、加工半成品及施工机具的堆场；5生产、生活临时设施（搅拌站、输送泵站、加工棚、仓库、办公、道路、水电管线，宿舍、食堂、消防及安全设施等）；6必要的图例、比例尺，方向及风向标记。三、设计依据原始资料：自然条件、技术经济条件；建筑设计资料：总平面图、管道位置图等；施工资料：施工方案、进度计划、资源需要量计划、业主能提供的设施；技术资料：定额、规范、规程、规定等。,四、设计原则,1布置紧凑，少占地；2缩短运距，避免二次搬运；3尽量少建临时设施，减少费用；4临时设施的布置要方便生产和生活；5要符合劳动保护、安全、防火、文明施工等要求。经过多个方案比较，找出最合理、安全、经济、先进的布置方案。,五、设计的步骤与要求,（一）场地基本情况1、场地的形状尺寸；2、已建和拟建建筑物或构筑物；3、已有的水源、电源及水电管线、排水设施；4、已有的场内、场外道路，围墙；5、施工需予以保护的树木、房屋及其它设施等。,（二）起重及垂直运输机械的布置 1起重机的布置 位置、开行路线或塔道、控制范围、有关数据。2固定式垂直运输设备（1）井架、门架、外用电梯位置：使地面及楼面上的水平运距最小或运输方便；减少砌墙时留槎和以后的修补工作；应避开塔吊搭设，保证施工安全。（2）卷扬机的位置：应尽量使钢丝绳不穿越道路；司机视线好；距井架或门架的距离不宜小于15m，且不小于吊盘上升的最大高 度；距拟建工程也不宜过近；距前第一个导向滑轮不得小于卷筒长度的20倍,（三）布置运输道路,1形状：环状、“U”状；2路面宽度：单车道3.54m，双车道5.56m，两侧设排水沟；3转弯半径：单车道912m，双车道7m；4高度：路面高于场地100150mm，雨季起脊。（四）搅拌站、加工棚和构件、材料的布置 考虑运距、面积尺寸、间距、位置、数量,（五）临时房屋,要求：面积据进度计划中高峰期人数及面积定额确定；生产性、生活性适当分开；使用方便、不妨碍施工；尺寸适当；符合安全防火要求。（六）布置水电管网1施工水网（1）管线的布置 要求：1)宜枝状布置，长度最短，通到各主要用水点 2)宜暗埋，在使用点引出，并设置龙头及阀门 3)管线不得妨碍在建或拟建工程，转弯宜为直角,（2）消火栓 应与主管相连，管径不小于100mm；消火栓间距不大于120m,每5000m2现场不少于一个；消火栓距房屋525m，距路边不大于2m，最好在转弯处;周围3m之内不能有任何堆物,并设置明显标志。（3）水泵的选择 高层施工，应在地面设蓄水池和高压水泵（按管径和排水扬程选择），各层设消火栓。（4）地面水和地下水的排除,2、施工供电布置 1)线路宜布置在围墙边或路边，架空设置时电杆间距2535m，高度为46m，距建筑物或脚手架不小于4m，距塔吊所吊物体的边缘不小于2m。2)不能满足上述要求或在塔吊控制范围内，宜埋设电缆，深度不小于0.6m，电缆上下均需铺50mm厚细砂，并覆盖砖等硬质保护层后再覆土，穿越道路或引出处须加设防护套管。3)各用电器应单独设置开关箱。开关箱距用电器不得超过3m，距分配电箱不超过30m。4)变压器：现场边缘高压线接入处，远离交通要道口，四周铁丝网围住。,某高层建筑结构施工阶段总平面图,第五节 措施与技术经济指标,一、各项技术与组织措施（一）保证质量措施 关键是对本类工程经常发生的质量通病制定防治措施，并建立质量保证体系。主要应考虑以下内容：1、有关建筑材料的质量标准、检验制度、保管方法和使用要求；2、主要工种工程的技术要求、质量标准和检验评定方法；3、对可能出现的技术问题或质量通病的改进办法和防范措施；4、新工艺、新材料、新技术和新结构以及特殊、复杂、关键部位的专门质量措施等。,（二）安全施工措施 根据安全操作规程和安全技术规范，对施工中可能发生安全问题的环节进行预测，从而提出预防措施。主要包括：1、高空作业、立体交叉作业的防护和保护措施；2、施工机械、设备、脚手、上人电梯的稳定和安全措施；3、防火、防爆措施；4、安全用电和机电设备的保护措施；5、防止中毒的措施；6、预防自然灾害（防雷击、防台风、防洪水、防地震、防暑、防冻、防寒、防滑等）的措施。7、新技术、新材料、新结构、新工艺及特殊工程的专门安全措施等。,（三）降低成本措施 在不影响工程质量、易于实施且能保证安全的前提下，提出 1、节约劳动力、材料的措施 2、节约机械设备费、工具费、临时设施费、间接费和其它资金的措施；3、计算出经济效果和指标。制定措施时，要正确处理降低成本与提高质量、缩短工期三者的关系，以取得较好的综合效益。如：提高施工的机械化程度，改善机械的利用情况；采用新机械、新工具、新工艺、新材料和同效价廉的代用材料；采用先进的施工组织方法；改善劳动组织以提高生产率；减少材料运输距离和储运损耗等。,（四）季节性施工措施 有冬雨季施工时应制定本项措施，以保证工程的施工质量、安全、工期和节约。1、雨期施工：要根据当地的雨量、雨期及雨期施工的工程部位和特点制定措施。要在防淋、防潮、防泡、防淹、防质量安全事故、防拖延工期等方面，分别采用遮盖、疏导、堵挡、排水、防雷、合理储存、改变施工顺序、避雨施工、加固防陷等措施。2、冬期施工：要根据当地的气温、降雪量、工程部位、施工内容及施工单位的条件，按有关规范及冬期施工手册等有关资料，制定保温、防冻、改善操作环境、保证质量、控制工期、安全施工、减少浪费的有效措施。,（五）防止环境污染的措施 1、防止废水污染的措施（搅拌机冲洗废水、磨石废水、油漆废液等）；2、防止废气污染的措施（熬制沥青胶、熟化石灰、某些涂料的喷刷等）；3、防止垃圾、粉尘污染的措施（土方与垃圾的运输、散装水泥与白灰的装卸和存放等）；4、防止燥声污染的措施（搅拌与振捣混凝土、锯割材料、打桩等）。,二、技术经济指标1总工期反映组织能力与生产力水平 与定额规定工期、同类工程工期比较。2单方用工反映企业的生产效率及管理水平 总用工数/建筑面积3质量优良品率施工组织设计中确定的控制的目标4主要材料节约指标施工组织设计中确定的控制的目标 主要材料节约量预算用量施工组织设计计划用量；主要材料节约率主要材料计划节约额/主要材料预算金额。,5大型机械耗用台班数及费用反映机械化程度和机械利用率 单方耗用大型机械台班数耗用总台班数（台班）/建筑面积（m2）；单方大型机械费用计划大型机械费用（元）/建筑面积（m2）。6降低成本指标施工组织设计中确定的控制的目标 降低成本额预算成本施工组织设计计划成本 降低成本率降低成本额（元）/预算成本（元）,
