    给排水与采暖工程定额预算讲义ppt.ppt

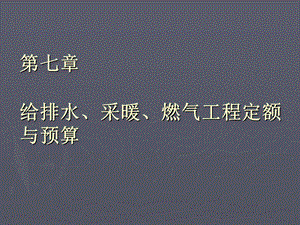

    第七章给排水、采暖、燃气工程定额与预算,【引例】济南地区某住宅楼共5层,由三个布局完全相同的单元组成,每单元一梯两户,给排水工程如图7.4图7.6所示。若按现行山东省安装工程消耗量定额(2003年版)及山东省安装工程价目表(2006年版),该住宅给排水工程工程量和直接工程费直接工程费应如何计算?,7.1 给排水、采暖、燃气工程定额的内容及使用定额的注意事项,7.1.1 定额的内容山东省安装工程消耗量定额第八册给排水、采暖、燃气工程是以2000年版全国统一安装工程预算定额中的第八册(GYD-208-2000)为基础进行修编的。本定额共九章891个子目,具体内容见下表7.1。,表7.1 第八册给排水、采暖、燃气工程定额项目设置内容,7.1.2 使用本册定额的注意事项1定额的适用范围本册定额适用于新建、扩建和整体更新改造工程项目中的生活用给水、排水、燃气、采暖热源管道、空调水系统管道及上述各管道系统中的附件、配件、器具安装、小型容器制作安装等。这里所说的“生活用”,除了比较直观的服务于人们居住生活的住宅工程外,还指为完善生产、工作及其他公共场所设施条件、提高环境舒适度而设置的上述管道系统安装,即附属于建筑物的(不属于生产工艺、生产过程)水、暖、卫等工程项目,包括厂房、办公室、写字楼、商场、医院、学校、影剧院等。,2使用其他册相应定额的工程项目(1)工业管道、生产生活共用的管道,锅炉房、泵房、站类管道以及高层建筑物内的加压泵间、空调制冷机房、消防泵房管道使用第六册工业管道工程相应项目。(2)消防工程用的消防栓,消防水泵接合器安装和自动喷淋、气体灭火系统使用第七册消防及安全设备安装工程相应项目。(3)泵类风机等传送设备安装使用第一册机械设备安装工程相应项目。(4)压力表、温度计等使用第十册自动化控制仪表安装工程相应项目。(5)本册定额内未包括的刷油、防腐蚀与绝热工程使用第十一册刷油、防腐蚀、绝热工程相应项目。(6)室内外挖填土方、管沟与井类砌筑、管道基础等使用建筑工程消耗量定额。(7)住宅以外的给水、排水、供热、燃气管道使用市政工程消耗量定额。(8)整体工程改造项目中的管道拆除内容使用修缮工程定额。,3本册定额中共性问题的说明(1)定额各类管道安装项目中已包括相应管件安装,各种管件数量系统综合取定(详见本册定额附录),使用时一般不作调整。确需调整的,只调整管件用量,其余不变。(2)关于定额中规定的系统计算:定额中有三类不同的调整系数,一是定额各章说明中的定额换算系数,如铝塑管调整系数等;二是子目调整系数,包括操作超高、高层建筑、管井管道及洞库、暗室施工等;三是综合计算系数,包括采暖工程系统调整和属于施工措施项目的脚手架搭拆等。计算时第一类系数列入第二类系数的计算基础,第一类与第二类系数列入第三类系数的计算基础;当一个项目适用两个或两个以上调整系数时,同一类系数分别计算,不能将系数连乘计算。(3)有关各类调整系数的规定详见定额说明与定额章说明。(4)有关工程量的计算。工程量的计算与全统定额工程量计算规则基本一致,管道均以施工图所示中心线长度以延长米计算,不扣除管件阀门和各种管道附件(减压器、疏水器等组成安装)所占长度,阀门、法兰分别以“个”和“副”计算(与法兰阀门配套的法兰、螺栓已包括在阀门安装定额内)等。需要注意的只是已经综合在主要定额项目内的辅助项目工程量(如管道试压、除锈、刷底漆等)不要再重复计算。,(5)关于室内管道敷设安装中的几个问题:1)管道穿墙(或穿楼板)空洞,定额已按现场打孔与配合土建预留综合考虑,实际施工时不论以哪种方式为主,消耗量不作调整。2)管道嵌墙敷设时的墙体管槽按土建预留考虑;如需墙面剃槽时使用第二册定额项目。3)以综合计入管道安装定额内的管道支(吊)架,其材料消耗量系统调查测定,除另外有说明外不作调整;但设计有特殊要求者,例如保温管道支架设置木托,塑料管道支架设置塑料或橡胶垫片,以及管架弹簧、滚珠等加工件,其材料费可另行计算。,7.1.3本册定额各项费用的规定1.设置于管道间、管廊、已封闭的地沟、吊顶内的管道系统(含阀门、法兰、支架、刷油、绝热等全部工程),定额人工乘以系数1.3.2.超高增加消耗量:定额中操作高度以距楼地面3.6m为限,如超过3.6m时,其定额人工消耗量(含3.6m以下)乘以表7.2中的系数。,表7.2 超高建筑增加费系数,3.在洞库、暗室内施工时,其定额人工、机械的消耗量增加15%。4高层建筑(指高度在6层或20m以上的工业与民用建筑)增加费,可按表7.3计算(其中人工工资占70%,其余为机械费):5.脚手架搭拆费可按定额人工费的5%计算,其中人工工资占25%。6采暖工程系统调整费可按采暖工程定额人工费的15%计算,其中人工工资占20%。,表7.3 高层建筑增加费系数,7.2 给排水工程量计算及定额应用示例,7.2.1 给排水管道安装1.管道定额的界限划分(1)给水管道1)室内外界线:入口处设阀门者以阀门为界,无阀门者以建筑物外墙皮1.5为界。2)与市政管道界线以水表井为界,无水表井者,以与市政管道碰头点为界。如图7.1所示。,图7.1 给水管道界限,(2)排水管道:1)室内外以出户第一个排水检查井为界。2)室外管道与市政管道界线以与市政管道碰头井为界。如图7.2所示。,图7.2排水管道界限,2.定额应用中的注意事项(1)本章管道安装定额内均包括管道与管件安装、水压试验及消毒冲洗(排水管道则为灌水试验);室内管道安装(室内铸铁给水管和200的排水管道除外)定额内已包括了管卡(座)、托钩、支吊架制安及支吊架的除锈刷漆(防锈漆与银粉各二道)。若室内上述两类管道以及室外给水管道需要设置支(吊)架时,可按本册定额第一章管道支架项目计算。,计算示例某建筑内沿墙安装DN100的铸铁给水管道120m,共设托架10付,托架采用757的角钢制作,每付重8.62kg,问是否要计算该管道托架的工程量?如果计算,应如何套用定额?答:因该管道为室内铸铁给水管,定额工作内容中不包括其管道支吊架的工程量,所以应单独计算如下:8.6210=86.2 kg,套用定额8-36。注意:定额计量单位为100 kg。,(2)室内外给水碳钢管(非镀锌)、室内排水铸铁管及雨水钢管已包括除锈和刷底漆(防锈漆二道),其面漆或防腐层按设计要求另行计算。室外排水铸铁管已包括除锈、刷底漆和沥青防腐(各二道),不要重复计算。(3)钢制雨水管定额中已包括钢制雨水斗的制作、安装;其他雨水管道的雨水斗已含在相应管件含量内。(4)室内给水铝塑复合管、塑料管等,若设计规定嵌墙或楼(地)面暗敷时,定额人工乘以系数0.80,同时按实调整管件及管卡、扣座、支架类材料用量。,(5)管道安装中不包括法兰、阀门、水表以及铝塑管、塑料管分水器件安装,使用本册定额第六、七章相应项目计算。(6)管道穿墙(楼板)采用钢套管,管道穿越地下室墙体、基础外墙、储水池壁等采用防水套管时,按第六册相应项目计算。(7)管道保温绝热及绝热外保护层,按第十一册相应项目计算。(8)给水铸铁管(包括采用给水铸铁管材的雨水管)按已带有沥青防腐层考虑,若实际发生现场防腐或加强防腐时,按设计要求另行计算。,(9)室内外管沟、土方、井类砌筑、管道基础以及墙(地)面暗敷管道水泥砂浆保护层等,应按建筑工程消耗量定额相应项目计算。(10)其他:1)塑料管热熔、电熔连接定额综合列为一项,使用时管件价格可按实换算,其余不变。2)室外管道安装不分地上与埋设,均使用同一定额。3)室外排水管道工程量计算时,一般检查井所占长度可不扣除,但化粪池所占长度应予扣除。4)如设计采用本定额未编列的材质,如不锈钢等,或者超出本定额最大规格的管道,可按第六册相应项目计算。,7.2.2 卫生器具安装1.卫生器具安装定额说明卫生器具安装项目,均参照了全国通用给水排水标准图集中有关标准图,包括各种浴盆、洗脸(手)盆、洗涤盆与化验盆、淋浴器、各式大、小便器及自动冲洗水箱、冲洗水管,以及水龙头、排水栓、地漏、扫除口等供、排水配件、附件安装,新增水力按摩浴盆和整体式淋浴房安装项目,共编列88个子目。除定额另有说明者外,设计无特殊要求均不作调整。,2.卫生器具安装工程量计算及注意事项各种卫生器具安装工程量计算及注意事项见链接表7.5,7.2.3 阀门、法兰安装 此处所指的阀门、法兰等与本册其他章各类管道安装项目配套使用,不适用于工业生产管道。1.阀门安装(1)项目设置:包括螺纹阀、螺纹法兰阀、焊接法兰阀、法兰阀、螺纹浮球阀、法兰浮球阀和法兰液压式水位控制阀等。(2)工程量计算规则:各种阀门安装均以“个”为计量单位。(3)注意事项:螺纹阀门项目适用于各种内、外螺纹连接的阀门安装。法兰阀门安装适用于各种法兰阀门安装,定额中已包括与其配套安装的一副法兰(或铸铁承盘短管)及相应的成套螺栓消耗量;法兰阀(带短管甲乙)安装,如接口材料不同时,可做调整。浮球阀安装,已包括了联杆及浮球的安装。自动排气阀安装,已包括了支架制作安装,不再另行计算。,法兰式闸阀 法兰式直通截止阀 直角式直通截止阀 升降式止回阀,安全阀,球阀,常见各种阀门举例,定额中法兰阀(带短管甲乙)是个什么意思?有何作用?带短管甲乙就是表示阀门与管道联接时的接口材料,举个例子,在装球墨铸铁管子时,这个球墨铸铁管有两个头,一个承口(大头)和一个插口(小头),在这个管子中间装法兰阀门就需要这个甲、乙短管,这个甲、乙短管各长约50cm左右,一个是一边是法兰,另一边是插口,另一个是一边是法兰另一边是承口,这样就可以把法兰阀门装上去了。在球墨铸铁管的承口处接一个短管(一边是法兰,另一边是插口),短管的法兰与法兰阀门相接,再接一个短管(一边是法兰另一边是承口),这样在第二个短管后就又可以接球墨铸铁管了。,2.法兰安装(1)项目设置:包括螺纹法兰、焊接法兰两大类。(2)工程量计算规则:各种法兰安装均以“副”为计量单位。(3)注意事项:法兰安装定额中已包括了螺栓消耗量。各种法兰连接用垫片,均按石棉橡胶板计算,如用其他材料可作调整。法兰阀门安装如仅为一侧法兰连接时,定额所列法兰、带帽螺栓及垫圈数量减半,其余不变。,7.2.4 水表组成与安装定额包括螺纹水表组成安装和焊接法兰水表组成安装,均以“组”为计量单位。螺纹水表组成安装,包括表前闸阀;法兰水表安装是按全国通用给水排水标准图集S145编制的,分为带旁通管及止回阀、带旁通管无止回阀、无旁通管有止回阀、无旁通管无止回阀四种形式,如图7.3所示。可根据设计选用相应项目。,a-小口径旋翼式水表 b-大口径螺翼式水表,图7.3 水表组成示意图,水表及其安装,7.2.5 水箱制作与安装1.项目设置水箱属于小型容器制作安装项目,定额分列了矩形和圆形钢板水箱制作、矩形和圆形钢板水箱安装、大小便槽冲洗水箱制作等项目。2.工程量计算规则矩形和圆形钢板水箱制作,按施工图所示尺寸,包括箱体、人孔及连接短管的重量,以“100kg”为计量单位;其水位计安装和内、外人梯制作安装可按相应定额另行计算。钢板水箱安装,均以“个”为计量单位,按国家标准图集水箱容量“m3”使用相应定额。,矩形水箱实物照片,矩形水箱配管及其配件,水箱及其配件,3.定额应用中的注意事项 各种水箱制作定额中已包括水箱的给水、出水、排污、溢流等连接短管的制作及焊接,其材料(包括法兰件)应按设计的种类、规格、数量计入主材用量。水箱制作定额中未包括支架制作安装,小容量水箱的型钢支架可使用本册定额第一章管道支架项目,混凝土或砖漆支座则应按建筑工程消耗量定额相应项目计算。钢板水箱制作定额中已将箱体内除锈刷底漆(防锈漆二道)综合在内;其面漆或保温绝热按设计要求另计。大、小便冲洗水箱制作定额中的底漆与面漆已包括(各二道)。,7.2.6 给排水工程施工图预算示例工程概况1.本例题为山东省济南市市区住宅楼的室内给水排水工程,本住宅楼共5层,由三个布局完全相同的单元组成,每单元一梯两户。因对称布置,所以只画出了1/2单元的平面图和系统图。如图7.4图7.6所示。图中标注尺寸标高以米计,其余均以毫米计。所注标高以底层卧室地坪为0.00米,室外地面为-0.60米。2.给水管采用镀锌钢管,丝扣连接。排水管地上部分采用UPVC螺旋消声管,粘接连接。埋地部分采用铸铁排水管,承插连接,石棉水泥接口。3.卫生器具安装均参照全国通用给水排水标准图集的要求,选用节水型。洗脸盆龙头为普通冷水嘴;洗涤盆水龙头为冷水单嘴;浴盆采用1200650的铸铁搪瓷浴盆,采用冷热水带喷头式(暂不考虑热水供应)。给水总管下部安装一个J41T-1.6螺纹截止阀,房间内水表为螺纹连接旋翼式水表。4.施工完毕,给水系统进行静水压力试验,试验压力为0.6MPa,排水系统安装完毕进行灌水试验,施工完毕再进行通水、通球试验。排水管道横管严格按坡度施工,图中未注明坡度者依管径大小分别为DN75,i=0.025;DN100,i=0.02.5.给排水埋地干管管道做环氧煤沥青普通防腐,进户道穿越基础外墙设置刚性防水套管,给水干、立管穿墙及楼板处设置一般钢套管。本题暂不计刷油及管道套管等工作内容。6.未尽事宜,按现行施工及验收规范的有关内容执行。本题要求1.按照2003年版山东省安装工程消耗量定额的有关内容,计算工程量。2.套用山东省安装工程价目表(2006年版),计算直接工程费。(本题主材,只计算其消耗量,暂不计主材费),具体计算见超级链接:第七章给排水示例,7.3 采暖工程量计算及定额应用示例,7.3.1 采暖管道安装1.管道定额的界限划分(1)室内、外管道以入口阀门或以建筑物外墙皮1.5m为界。(2)与工业管道界限以锅炉房或热力站外墙皮1.5m为界。(3)工厂车间内采暖管道以采暖系统与工业管道碰头点为界。(4)与设在高层建筑内的加压泵间管道以泵间外墙皮为界。,2.定额应用中的注意事项(1)管道安装定额中已包括管道、管件、方形补偿器制作安装、管道试压冲洗以及碳钢管除锈刷底漆(防锈漆两道)等工作内容,如设计选用其他形式的补偿器(波纹管、套筒式补偿器等),补偿器及配套法兰螺栓另计材料费,其余不变。管道面漆及管道保温工程使用定额第十一册刷油、防腐蚀、绝热工程定额相应项目。(2)室内管道定额内已包括管卡、托钩、支吊架制作安装及刷漆(防锈漆与银粉各两道),室外管道则未包括管道支架,应按本章相应项目另行计算(注意:管道定额也已综合了除锈刷漆的工作内容)。,(3)安装已做好保温层的管道时,定额人工乘以系数1.10,保温补口按第十一册刷油、防腐蚀、绝热工程定额另计。这里说的带保温层管道是指现场集中保温预置后进行安装的管段或虽由专门生产厂预置,但其外保护壳为塑料或玻璃钢等轻型材料的管段,不适用热力管线的直埋夹套保温双层钢管。(4)阀门、法兰、低压器具的安装,按本定额第六、第七章相应项目计算。,(5)管道穿墙(楼板)钢套管或防水套管按定额第六册工业管道工程定额相应项目另计;(6)地板辐射管道的分(集)水器安装,使用本定额第七章相应项目;管路敷设的固定方式按塑料卡钉考虑,实际方式不同时,固体材料按时换算,其余不变。定额内已包括填充层混凝土浇筑的配合用工,但混凝土浇筑与敷设隔热层保温板应按建筑工程消耗量定额相应项目另行计算。有关地板辐射采暖的构造、设计、施工与检验等请见山东省工程建设标准BDJ14-BT14-2002低温热水地板辐射采暖技术规程。(7)室外管道安装部分架空、埋地或地沟敷设,均使用同一定额;室内外管沟、土方、管道基础等,应按建筑工程消耗量定额相应项目另行计算。,7.3.2 供暖器具安装1.项目设置内容定额系参照全国通用暖通空调标题图(T9N112)编制,包括各类型铸铁散热器和钢制散热器安装,光排管散热器制作安装以及暖风机、热空气幕安装。如图7.7图7.15所示。其中铸铁散热器按组成安装与成组安装分列项目。前者适用于散片进货现场组成安装(计量单位为“10”片;)后者适用于组装完成出场的成品安装(以“组”计量单位)。对于目前市场上出现的未录入国家标准图集的新型散热器,如立式、铝合金、铸钢散热器等,各按其结构形式和安装方式使用本定额相近项目。,2.定额应用中的注意事项(1)各类型散热器不分明装或安装,均使用同类型的新型散热器定额项目。铸铁散热器除柱形外已含打、堵墙眼与栽钩。柱形散热器挂装时,可使用M132型子目。柱形和M132型铸铁散热器安装用拉条时,拉条另行计算。(2)定额中列出的接口密封材料,除圆翼型散热器采用橡胶石棉板外,其余均采用成品汽包垫,如采用其他材料不做换算。(3)铸铁散热器组成安装项目中已综合考虑了暖气片除锈刷漆;成组散热器是按组装刷漆均已完成的成品到货考虑,如实际发生现场补漆或二次刷(喷)漆,可按定额第十一册刷油、防腐蚀、绝热工程相应项目另计。(4)各类钢制散热器定额内也已包括托钩或托架的安装人工和材料。(5)光排管散热器制作安装项目已包括组焊、试压、除锈刷漆等全部工作内容,其计量单位“10m”指光排管长度,联管材料消耗量已列入定额,不要重复计算。(6)暖风机和热空气幕安装均以“台”为计量单位,热空气幕和重量小于500kg的暖风机定额中已综合支架制作安装除锈刷油;重量大于500kg的暖风机未包括支架,可按有关项目另计(单组悬挂式支架重量小于100kg时可直接使用本册定额管道支架项目,大于100kg者或落地式支架则应使用第五册定额中设备支架项目)。,7.3.3 阀门、法兰等安装1.阀门、法兰安装同7.2.3内容。2.排气装置安装 包括集气罐制作安装、自动排气阀、手动防风门安装项目。按照不同规格,以“个”为计量单位。3.补偿器安装定额分列了螺纹连接(法兰)式套筒补偿器安装、焊接法兰式套筒补偿器伸缩器安装项目。按照不同规格,以“个”为计量单位。对于方形补偿器,已综合在管道内,不要重复计算。,如图7.17所示为某供暖管道干管上一方形补偿器,应如何计算?定额规定,方形补偿器应计入管道工程量,其长度为1.5+0.52=2.5(米),不用单独套用定额。,计算示例,图7.17 方形补偿器计算,4.法兰式橡胶挠性接头安装法兰式橡胶挠性接头如图7.18所示,按照不同规格,以“个”为计量单位。,图7.18 法兰式橡胶挠性接头,7.3.4 低压器具组成与安装1.项目设置内容 定额包括减压器、疏水器组成安装及新增设的分水器安装项目,图7.19 减压阀及其安装图,疏水器及其安装图,分、集水器安装示意图,热力入口(1),热力入口(2),热力入口(3),2.工程量计算规则(1)减压器、疏水器组成安装,以丝接与焊接两种方式分列项目,以“组”为计量单位。(2)分水器安装,按不同支路数列项,以“个”为计算单位。,3.定额应用中的注意事项(1)减压器、疏水器组成安装,是按采暖通风标准图集N108编制的,定额中均按相应标准图集计算了其组成所需要的管材、管件、阀门、法兰等材料需用量,并综合了试压(冲洗)与组合管除锈刷底漆(防锈漆两道)。(2)分水器安装项目,适用于室内给水和采暖系统中采用铝塑复合管、聚乙烯与聚丙烯管材等的分水配件安装,定额内已综合了其支(托)架的配制与安装。(3)减压器组成安装选用定额子目时,其规格应以高压侧直径为准。(4)减压阀、疏水阀单体安装的,不能使用本章项目,应按阀门安装相应项目计算。(5)分水器安装时,如设计选用成品托架,可按外购成品价计算并将定额中型钢用量扣除,其余不变。,图7.23为一蒸汽采暖散热器,在其下面安装了一个DN20螺纹连接的单体疏水器,问其应怎样套用定额?按照定额规定,单体疏水器不使用第八册第七章“疏水器组成安装”项目,应按阀门计算。所以,图中DN20的单体疏水器,应套8-527(螺纹阀子目)。,计算示例,7.3.5 采暖工程施工图预算示例示例一工程概况1.图7.24图7.25为某单位食堂热水采暖工程,供水温度950,回水温度700。图中标高尺寸以米计,其余均以毫米计。墙厚为240mm。所有阀门均为丝扣铜球阀,规格同管径。2.管道采用焊接钢管,DN32为丝接,其余为焊接。立管管径均为DN20,散热器支管均为DN15。3.散热器为四柱813型,每片厚度57mm,采用现场组成安装,采用带足与不带足的组成一组,其中心距离均为3.3m。每组散热器上均装10手动防风阀一个。4.地沟内管道采用岩棉瓦块保温(厚30mm),外缠玻璃丝布一层,再刷沥青漆一道。地上管道人工除微锈后刷红丹防锈漆两遍,再刷银粉两遍。散热器安装后再刷银粉一遍。5.干管坡度i=0.003。6.管道穿地面和楼板,设一般钢套管。管道支架按标准做法施工。本题要求1.按照2003年版山东省安装工程消耗量定额的有关内容,计算工程量。2.套用山东省安装工程价目表(2006年版),计算直接工程费。(本题主材,只计算其消耗量,暂不计主材费),具体计算见超级链接:第七章采暖示例一,示例二工程概况1.图7.26图7.32为某住宅低温热水地板辐射供暖工程。入口装置材料及图例表见表7.11。地暖供回水设计温度600C/500C。2.地暖管道采用进口交联聚乙烯管PE-X,管径20mm,分集水器选用铜质。采暖立管及立管与分集水器连接管采用热镀锌钢管,丝扣连接。3.为防止分集水器下部地面局部过热,至分水器出口1m处的地热管均加波纹套管,管道铺设距墙200mm。4.地暖管道穿墙处由供货方与施工单位配合留洞200mm100mm,洞底为楼板面,分水器留洞700mm700mm200mm。5.分户管道敷设完毕需进行气压试验,试验压力0.6MPa,15min内压降不超过0.05MPa为合格。施工验收执行DBJ/T01-49-2000。6.防腐保温:明装及管井内采暖管道均需保温,保温材料为离心玻璃棉管壳,保温厚度:管径DN50者3cm,管径DN50者4cm。(本题该部分暂不计)本题要求1.按照2003年版山东省安装工程消耗量定额的有关内容,计算工程量。2.套用山东省安装工程价目表(2006年版),计算直接工程费。(本题主材,只计算其消耗量,暂不计主材费),具体计算见超级链接:第七章采暖示例二,7.4 燃气工程量计算及定额应用示例,7.4.1 燃气工程定额内容1.室外管道安装 包括镀锌钢管(螺纹连接)、钢管(焊接)、承插燃气铸铁管(柔性机械接口)、塑料燃气管(热熔、电熔连接)。2.室内镀锌钢管(螺纹连接)。3.附件安装 包括铸铁抽水缸安装、碳钢抽水缸安装、调长器安装、调长器与阀门联装。4.燃气表安装 包括民用燃气表安装、公用燃气表安装。5.燃气加热设备安装。6.灶具安装 包括各类型灶具安装、砖砌灶燃气嘴。,7.4.2燃气安装工程量计算1.室内外管道分界:燃气系统可分为市政管网系统、室外管网系统及室内燃气系统三部分,其划分界线是:室外管网和市政管网的分界点为两者的碰头点;室内管网和室外管网的分界有两种情况。(1)地下引入室内的管道以室内第一个阀门为界。如图7.33所示。(2)地上引入室内的管道以墙外三通为界。,图7.33.地下室引入管接点示意图 图7.34.地上室外引入点示意图,2.室外管道(包括生活用燃气管道、民用小区网管)和市政管道以两者的碰头点为界。3.各种管道安装包括以下各种内容:(1)厂内搬运,检查清扫,管道及管件安装、分段试压与吹扫。(2)碳钢管管件制作,包括机械煨弯、三通等。(3)室内管道托钩、角钢卡制作与安装。(4)室外钢管(焊接)除锈及刷底漆。4.钢管(焊接)安装项目适用于无缝钢管和焊接钢管。,5.使用本定额时,下列项目另行计算:(1)阀门、法兰安装按本册第六章相应项目计算(调长器安装、调长器阀门联装、法兰燃气计量表安装除外)。(2)室外管道保温、埋地管道防腐绝缘,按设计规定使用第十一册另行计算。(3)埋地管道的土石方工程及排水工程,按建筑工程消耗量定额相应项目计算。(4)非同步施工的室外管道安装的打、堵洞眼,可按相应消耗定额另计。(5)室外管道带气碰头。(6)民用燃气表安装,定额内已含支(托)架制安及刷漆;公用燃气表安装,其支架或支墩按实另计。6.燃气承插铸铁管是以N1型和X型接口形式编制的。如果采用N型和SMJ型接口时,其人工乘以系数1.05,安装X型DN400铸铁管接口时,人工乘以系数1.08,每个口增加螺栓2.06套。7.燃气输送压力大于0.2MPa时,燃气承插管安装定额中人工乘以系数1.3。,7.4.3燃气安装工程施工图预算示例工程概况图7.35和7.36为某住宅室内燃气工程。燃气为天然气,燃气管道均采用镀锌钢管,螺纹连接,管道穿楼板、穿墙时设一般钢套管。阀门均采用X13W-10型,煤气表用角钢303支架支撑,额定煤气用量为2.0m3/h。每户装JZ双眼灶台1个。住宅层高为2.8m。本题要求1.按照2003年版山东省安装工程消耗量定额的有关内容,计算工程量。2.套用山东省安装工程价目表(2006年版),计算直接工程费。(本题主材,只计算其消耗量,暂不计主材费,不计刷油、保温等项目),具体计算见超级链接:第七章燃气示例,本章结束,
