装饰工程量计算讲义.ppt

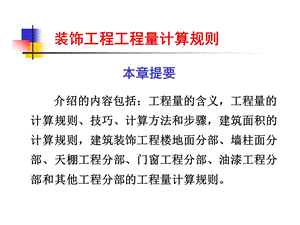

装饰工程工程量计算规则,介绍的内容包括：工程量的含义，工程量的计算规则、技巧、计算方法和步骤，建筑面积的计算规则，建筑装饰工程楼地面分部、墙柱面分部、天棚工程分部、门窗工程分部、油漆工程分部和其他工程分部的工程量计算规则。,本章提要,本 章 内 容,1 概述2 建筑面积的计算3 楼地面工程4 墙柱面工程5 天棚工程6 门窗工程7 油漆、涂料、裱糊工程8 其他工程,1 概述,工程量是以物理计量单位或自然计量单位表示的各种具体工程或结构构件的数量。物理计量单位是以物体的物理属性为计量单位，一般是指以公制度量表示的长度、面积、体积、质量等的单位。自然计量单位是以施工对象本身自然组成情况为计量单位。,1.1 工程量的含义,计算口径要一致，避免重复列项 工程量计算规则要一致，避免错算 计算尺寸的取定要一致 计量单位要一致 要遵循一定的顺序计算 工程量计算的精确度要一致,1.2 工程量计算规则和技巧,工程量计算时，通常采用两种方法：一种是工程量计算的一般方法，即按施工顺序计算工程量；另一种方法是按统筹法计算工程量。实际计算时，通常把两种方法结合起来使用。,1.3 工程量计算的方法,(1)按顺时针方向计算工程量按图纸的顺时针方向计算工程量，适用于外墙面装饰抹灰、镶贴块料面层、外墙身、楼地面、天棚、挑檐等装饰工程量计算。(2)按先横后竖、先上后下、先左后右的顺序计算工程量按先横后竖、先上后下、先左后右的顺序计算工程量，适用于内墙面、内墙裙装饰及间壁墙面层装饰等。,1.3.1 按施工顺序计算工程量,(3)按图纸上注明的编号顺序计算工程量按图纸编号顺序计算工程量，适用于钢筋混凝土构件如柱、板等的装饰面层和铝合金推拉窗等。,统筹法计算工程量不是按施工顺序和定额顺序逐项计算的，而是根据工程量自身的规律，抓住共性、先主后次、统筹安排，再结合其顺序计算。其基本要点是：(1)统筹程序，合理安排(2)利用基数，连续计算(3)一次计算，多次使用(4)结合实际，灵活机动,1.3.2 统筹法计算工程量,（1）列出分项工程项目名称（2）列出工程量计算式（3）调整计量单位,1.4 工程量计算的步骤,2 建筑面积的计算,建筑面积是指房屋各层水平投影面积之和。它是表示建筑技术经济指标的重要数据，如它可以表示土地利用系数、每平方米预算造价、每平方米材料消耗量等；同时，它也是计算某些分项工程量的依据，如计算平整场地、综合脚手架、楼地面工程等。,2.1 建筑面积的概念,（1）单层建筑物，不论其高度如何，均按一层计算，其建筑面积按建筑物外墙勒脚以上外围水平面积计算。单层建筑物内如带有部分楼层者，亦应计算建筑面积。,2.2 建筑面积计算规则,2.2.1 计算建筑面积的范围,（2）高低联跨的单层建筑物(如图1所示)，如需分别计算建筑面积，当高跨是边跨时，其建筑面积按勒脚以上两端山墙外表面间的水平长度乘以勒脚以上外墙表面至高跨中柱外边线的水平宽度计算；当高跨为中跨时，其建筑面积按勒脚以上两端山墙外表面间的水平长度乘以中柱外边线的水平宽度计算。,图1,（3）多层建筑物的建筑面积按各层建筑面积的总和计算，其底层按建筑物外墙勒脚以上外围水平面积计算，二层及二层以上按外墙水平面积计算。（4）地下室、地下车间、仓库、商店、地下指挥部及相应出入口的建筑面积按其上口外墙（不包括采光井、防潮层及保护墙）外围水平面积计算。如图2所示。,图2,（5）建于坡地的建筑物利用吊脚设置架空层和深基础地下架空层设计加以利用时，其层高超过2.2m的，按围护结构外围面积计算建筑面积。如图3所示。（6）穿过建筑物的通道，建筑物的门厅、大厅，不论其高度如何，均按一层计算建筑面积。门厅、大厅内回廊部分，按其自然层的水平投影面积计算建筑面积。,图3,（7）室内楼梯间、电梯井、提物井、垃圾井、管道井等，均按建筑物自然层计算建筑面积。（8）书库、立体仓库设有结构层的，按结构层计算建筑面积；没有结构层的，按承重书架层或货架层计算建筑面积。（9）有围护结构的舞台灯光控制室，按围护结构水平面积乘以实际层数计算建筑面积。,（10）建筑物内设备管道层、储藏室的层高超过2.2m时，应计建筑面积。（11）有柱雨篷、车棚、货棚、站台按柱外围水平面积计算建筑面积；独立柱雨篷，单排柱的车棚、货棚、站台等按其顶盖水平投影面积的一半计算建筑面积。如图4所示。（12）屋面上部有围护结构的楼梯间、水箱间、电梯机房等，按围护结构的外围水平面积计算建筑面积。,图4 单排柱站台,（13）建筑物外有围护结构的门斗、眺望间、观望电梯间、阳台、橱窗、挑廊等，按其围护结构外围水平面积计算建筑面积。如图5所示。（14）建筑物墙外有柱和顶盖的走廊、檐廊，按柱围水平面积计算建筑面积；有盖无柱的走廊、檐廊挑出墙外宽度在1.5m以上时，按其顶盖投影面积的一半计算建筑面积。如图6所示。,图5有围护结构的门斗,图6 挑廊、无柱走廊、无柱檐廊,（15）室外楼梯，按自然层投影之和计算建筑面积。（16）建筑物内变形缝，凡缝宽在300mm以内者，均依其缝宽按自然层计算建筑面积，并入建筑物建筑面积内计算。,（1）突出墙面的构件、配件、附墙柱、垛、勒脚、台阶、悬挑雨篷、墙面抹灰、镶贴块材、装饰面等。（2）用于检修、消防等的室外爬梯。（3）层高2.2m以内设备管道层、储藏室、设计不利用的深基础架空层及吊脚架空层，均不计算建筑面积。,2.2.2 不计建筑面积的范围,（4）建筑物内操作平台、上料平台、安装箱或罐体平台，没有围护结构的屋顶水箱、花架、凉棚等，均不计建筑面积。（5）独立烟囱、烟道、油（水）罐、气柜、水塔、贮油（水）池、贮仓、栈桥、地下人防通道等构筑物，均不计建筑面积。（6）单层建筑物内分隔单层房间，舞台及后台挂悬的幕布、布景天桥、跳台，均不计建筑面积。,（7）建筑物内宽度大于300mm的变形缝、沉降缝，不计建筑面积。,（1）建筑物与构筑物连接成一体的，属建筑物部分按上述规定计算。（2）本规则适用于地上、地下建筑物的建筑面积计算，如遇上述未尽事宜，可参照上述规则处理。,2.2.3 其他,【例1】根据图7所示，计算其建筑面积（墙厚为240mm）。,2.3 建筑面积计算解析,图7,【解】底层建筑面积（04.00.24）（3.302.700.24）10.242463.90（m2）楼隔层建筑面积（4.00.24)(3.300.24）4.243.5415.01（m2）,【例2】根据图8所示，计算下列雨篷的建筑面积。,图8,【解】图8（a）和8（b）：有柱雨篷的建筑面积1.502.1 3.15(m2)图8（c）：独立柱雨篷的建筑面积1.72.50.5 2.125(m2)图8（d）：挑雨篷不计建筑面积。,3 楼地面工程,楼地面是指楼面和地面，其主要构造层次一般为基层、垫层和面层，必要时可增设填充层、隔离层、找平层、结合层等。（1）楼地面各构造层次的材料种类及其作用基层：指楼板、夯实土基。垫层：指承受地面荷载并均匀传递给基层的构造层。,3.1 楼地面工程的相关知识,填充层：指在建筑楼地面上起隔音、保温、找坡或敷设暗管、暗线等作用的构造层。隔离层：指起防水、防潮作用的构造层。找平层：指在垫层、楼板或填充层上起找平、找坡或加强作用的构造层，一般为水泥砂浆找平层。,结合层：是指面层与下层相结合的中间层。楼地面面层：按使用材料和施工方法的不同分为整体面层和块料面层。,（2）楼地面各种辅助材料或工序及其作用嵌条材料是指用于水磨石的分格、做图案等的嵌条，有铜嵌条、玻璃嵌条、铝合金嵌条、不锈钢嵌条等。酸洗、打蜡、磨光是指水磨石、菱苦土、陶质块料等用酸（草酸）清洗油渍、污渍，然后打蜡（蜡脂、松香水、鱼油、煤油等按设计要求配合）和磨光。,颜料是指用于水磨石地面、踢脚线、楼梯、台阶和块料面层勾缝所需配置石子浆或砂浆内加添的材料（耐碱的矿物颜料）。压线条是指地毯、橡胶板、橡胶卷材铺设的压线条。常用的有铝合金、铜、不锈钢压线条等。地毯固定配件是指用于固定地毯的压棍脚和压棍。,防滑条是用于楼梯、台阶踏步的防滑设施，有铜、铁防滑条等。扶手固定配件是指用于楼梯、台阶的栏杆柱、栏杆、栏板与扶手相连接的固定件，靠墙扶手与墙相连接的固定件。防护材料是指耐酸、耐碱、耐臭氧、耐老化、防火、防油渗等材料。,楼地面工程分部包括整体面层、块料面层、橡塑面层、其他材料面层，踢脚线、楼梯装饰，扶手、栏杆、栏板装饰，台阶装饰及零星装饰等项目内容。适用于楼地面、楼梯、台阶等装饰工程。,3.2 楼地面工程分部说明,（1）垫层、找平层、防水层的项目特征包括材料种类、厚度、砂浆配合比等内容。（2）面层的项目特征包括面层材料品种、规格、颜色、嵌缝材料种类、防护材料种类、酸洗、打蜡要求等内容。（3）踢脚线的项目特征包括其高度、底层和面层材料的品种、规格、配合比等内容。（4）扶手、栏杆、栏板的项目特征包括材料种类、规格、品种、颜色、固定配件种类、油漆等内容。,（5）扶手、栏杆、栏板适用于楼梯、阳台、走廊、回廊及其他的装饰性扶手、栏杆、栏板。（6）单跑楼梯不论其中间是否有休息平台，其工程量与双跑楼梯同样计算。（7）包括垫层的地面和不包括垫层的楼面应分别计算工程量。（8）零星装饰项目适用于楼梯、台阶侧面装饰、0.5m2以内少量分散的楼地面装饰。,（1）整体面层和块料面层按设计图示尺寸以面积计算。（2）橡塑面层和其他材料面层按设计图示尺寸以面积计算。（3）踢脚线按设计图示长度乘以高度以面积计算。（4）楼梯装饰按设计图示尺寸以楼梯水平投影面积计算。,3.3 楼地面分部工程计算规则,（5）扶手、栏杆、栏板装饰按设计图示尺寸以扶手中心线长度（包括弯头长度）计算。（6）台阶装饰按设计图示尺寸以台阶（包括最上层踏步边沿加300mm）水平投影面积计算。（7）零星装饰项目按设计图示尺寸以面积计算。,【例3】某建筑平面如图9所示，墙厚240mm,室内铺设500mm500mm中国红大理石，试计算大理石地面的工程量。,3.4 楼地面工程量计算解析,图9,【解】工程量（3.90.24）（330.24）（5.10.24）（30.24）2 21.0822827 47.91（m2）,【例4】在例3中，若室内铺设600mm75 mm18mm实木地板，柚木UV漆板、四面企口，木龙骨50mm30mm 500mm。试计算木地板地面的工程量。【解】木地板地面的工程量地面工程量门洞口部分的工程量47.91（121.20.9）0.2447.910.98448.89（m2）,【例5】某建筑物内一楼梯如图10所示，同走廊连接，采用直线双跑形式，墙厚240mm，梯井300mm宽，楼梯满铺芝麻白大理石，试计算其工程量。【解】楼梯工程量(3.30.24)(0.202.71.43)3.064.33 13.25（m2）,图10,【例6】计算图9所示室内贴150mm高中国红大理石踢脚线的工程量。【解】踢脚线的长度（3.90.24320.24）2（5.10.2430.24）22（0.91）2（1.21）0.2440.122 9.4227.6241.922.20.960.24 44.52（m）踢脚线工程量44.520.1574（m2）,【例7】某学院办公楼入口台阶如图11所示，花岗石贴面，试计算其台阶工程量。,图11,【解】工程量（40.32）（0.320.3）（3.0-0.3）（0.320.3）4.60.92.70.9 57（m2）,【例8】某楼梯如图12所示，试计算栏杆、扶手的工程量。【解】栏杆工程量2.1（2.10.6）0.390.3100.3101.1180.6（1.20.06）0.064 15.0930.61.260.24 17.19（m）,图12,4 墙柱面工程,墙面装修按材料和施工方法不同分为抹灰、贴面、涂刷和裱糊四类。抹灰分为一般抹灰和装饰抹灰。块料饰面板包括石材饰面板、陶瓷面砖、玻璃面砖、金属饰面板、塑料饰面板、木质饰面板等。,4.1 墙柱面工程的相关知识,抹面层是指一般抹灰的普通抹灰、中级抹灰、高级抹灰的面层。装饰抹面是指装饰抹灰的面层。墙、柱面块料饰面施工一般分为粘贴法和安装法。常见的安装法有挂贴方式和干挂方式。,墙柱面工程分部主要包括（墙面、柱面、零星）抹灰、（墙面、柱面、零星）镶贴块料、墙饰面、柱（梁）饰面、隔断、隔墙、幕墙等工程，适用于一般抹灰、装饰抹灰工程。（1）墙、柱面和零星抹灰的项目特征包括墙柱面类型、砂浆配合比、厚度、饰面材料种类、分格缝的宽度、材料种类等内容。,4.2 墙柱面工程分部说明,（2）墙柱面勾缝的项目特征包括墙体类型、勾缝类型、勾缝材料种类等内容。（3）墙、柱面和零星镶贴块料的项目特征包括墙、柱类型，砂浆配合比、厚度，安装方式，面层材料的品种、规格、品牌、颜色，防护材料、磨光、酸洗、打蜡要求等内容。,（4）墙、柱饰面的项目特征包括墙柱类型、底层厚度、砂浆配合比、龙骨、隔离层、基层、面层材料种类和规格、防护材料及油漆种类等内容。（5）隔断的项目特征包括骨架、边框材料种类、规格，隔板材料品种、规格、颜色，嵌缝、塞口材料的品种，压条、防护材料、油漆的种类等内容。,（6）幕墙的项目特征包括骨架材料的种类、规格、中距，面层材料品种、规格、颜色、固定方式，嵌缝、塞口材料的种类等内容。（7）嵌缝材料指嵌缝砂浆、油膏和密封胶等材料；防护材料指石材等防碱背涂处理剂和面层防酸涂剂等；基层材料指在面层内的底层材料，如木墙裙、木护墙、木板隔墙等，在龙骨上粘贴或铺钉一层加强面层的底板。,（8）墙体类型指墙砖、石墙、混凝土墙、砌块墙及内墙、外墙等；勾缝类型指清水砖墙、砖柱的加浆勾缝，如平缝和凹缝，石墙、石柱的勾缝，如平缝、平凹缝、平凸缝、半圆凹缝、半圆凸缝和三角凸缝等。（9）带肋全玻璃幕墙是指玻璃幕墙带玻璃肋，玻璃肋的工程量应合并在玻璃幕墙内计算。,（10）零星抹灰和零星镶贴块料面层项目适用于小面积（0.5m2以内）少量分散的抹灰和镶贴块料面层。（11）设置在隔断、幕墙上的门窗，可包括在隔墙、幕墙项目报价内，也可单独编码列项，并在清单项目中进行描述。,（1）墙面墙面抹灰按设计图示尺寸以面积计算。墙面镶贴块料按设计图示尺寸以面积计算，其中干挂石材钢骨架按设计图示尺寸以质量计算。墙饰面按设计图示墙净长乘以净高以面积计算。,4.3 墙柱面分部工程量计算规则,(2)柱面柱面抹灰按设计图示柱断面周长乘以高度以面积计算。柱面镶贴块料按设计图示尺寸以面积计算。柱（梁）饰面按设计图示饰面外围尺寸以面积计算，柱帽、柱墩并入相应柱饰面工程量内计算。,(3)零星抹灰、镶贴块料按设计图示尺寸以面积计算。(4)隔断按设计图示框外围尺寸以面积计算。(5)幕墙带骨架幕墙按设计图示框外围尺寸以面积计算。全玻璃幕墙按设计图示尺寸以面积计算，带肋全玻璃幕墙按展开面积计算。,【例9】如图13所示，内墙面为12水泥砂浆，外墙面为普通水泥白石子水刷石，门窗尺寸分别为：M-1：900mm2000mm；M-2：1200mm2000mm；M-3：1000mm2000mm；C-1：1500mm1500mm；C-2：1800mm1500mm；C-3：3000mm1500mm。试计算外墙面抹灰工程量。,4.4 墙柱面工程量计算解析,图13,【解】外墙抹灰工程量墙面工程量门洞口工程量(3.95.10.24320.24)2(3.60.3)(1.51.541.81.531.50.921.22)15.4823.9(92.74.51.82.4)=100.34(m2),【例10】某建筑平面图如图14所示，墙厚240mm，室内净高3.9m，门1500mm2700mm，内墙中级抹灰。试计算南立面内墙抹灰工程量。,图14,【解】南立面内墙面抹灰工程量墙面工程量柱侧面工程量门洞口工程量内墙面净长5.130.2415.06（m）柱侧面工程量0.163.963.744（m2）门洞口工程量1.52.728.1（m2）墙面抹灰工程量15.063.93.7448.158.7343.7448.154.38（m2）,【例11】某建筑物钢筋混凝土柱的构造如图15所示，柱面挂贴花岗岩面层，试计算工程量。【解】所求工程量柱身工程量柱帽工程量柱身工程量0.6443.759.6（m2）柱帽工程量1.380.15820.44（m2）柱面挂贴花岗岩的工程量7.50.447.94(m2),图15,【例12】某厕所平面、立面图如图16所示，隔断及门采用某品牌80系列塑钢门窗材料制作。试计算厕所塑钢隔断工程量。【解】厕所隔间隔断工程量（1.350.150.12）（0.320.1521.23）1.624.5.29(m2)厕所隔间门的工程量1.350.732.835(m2)厕所隔断工程量隔间隔断工程量隔间门的工程量7.292.835=10.13（m2）,图16,5 天棚工程,天棚按构造形式不同分为直接式天棚和悬吊式天棚（吊顶）。吊顶主要由吊杆（筋）、龙骨、基层材料、面层材料组成。龙骨有上人与不上人，以及平面、跌级、锯齿形、阶梯形、吊挂式、藻井式及矩形、圆弧形、拱形等类型。,5.1 天棚工程的相关知识,跌级天棚是指形状比较简单，不带灯槽，一个空间内有一个凹或凸形的天棚。锯齿形、阶梯形、吊挂式、藻井式天棚的断面如图17所示。基层材料是指底板或面层背后的加强材料。天棚面层有石膏板、埃特板、装饰吸声罩面板、塑料装饰罩面板、纤维水泥加压板、金属装饰板、木质饰板、玻璃饰面等。,格栅吊顶面层有木格栅、金属格栅、塑料格栅等。吊筒吊顶有木（竹）质吊筒、金属吊筒、塑料吊筒及圆形、矩形、扁钟形吊筒等。灯带格栅有不锈钢格栅、铝合金格栅、玻璃类格栅等。送风口、回风口有金属、塑料、木质风口。,图17,天棚工程分部主要包括天棚抹灰、天棚吊顶、天棚其他装饰，适用于天棚装饰工程。（1）天棚抹灰的项目特征包括基层类型、抹灰厚度、材料种类、装饰线条道数、砂浆配合比等内容。（2）天棚吊顶的项目特征包括吊顶形式、龙骨、基层、面层材料种类、规格、品牌、颜色，压条、嵌缝、防护材料、油漆种类等内容。,5.2 天棚工程分部说明,（3）灯带的项目特征包括灯带形式、尺寸、格栅片材料品种、规格、品牌、颜色、安装固定方式等内容。（4）送风口、回风口的项目特征包括风口的材料品种、规格、品牌、颜色、安装固定方式、防护材料种类等内容。（5）天棚的检查孔、天棚内的检修走道、灯槽等应包括在报价内。,（6）天棚吊顶的平面、跌级、锯齿形、阶梯形、吊挂式、藻井式及矩形、弧形、拱形等应在清单项目中描述。（7）采光天棚和天棚设置保温、隔热、吸音层时，按建筑工程工程量清单的相关项目编码列项。（8）“抹装饰线条”线角的道数以一个突出的棱角为一道线，应在报价时注意。,（1）天棚抹灰天棚抹灰按设计图示尺寸以水平投影面积计算。（2）天棚吊顶天棚吊顶按设计图示尺寸以水平投影面积计算。（3）天棚其他装饰灯带按设计图示尺寸以框外围面积计算。送风口、回风口按设计图示数量计算。,5.3 天棚分部工程量计算规则,【例13】某建筑平面图如图14所示，墙厚240mm，天棚基层类型为混凝土现浇板，方柱尺寸：400mm400mm。试计算天棚抹灰的工程量。【解】天棚抹灰工程量(5.13-0.24)(10.2-0.24)15.069.96150.00(m2),5.4 天棚工程量计算解析,【例14】在上例中，若装潢为天棚吊顶，试计算天棚的工程量。【解】天棚吊顶工程量天棚抹灰的工程量独立柱的工程量150.00-0.40.42149.68(m2),【例15】某酒店包厢顶棚平面如图18所示，设计轻钢龙骨石膏板吊顶（龙骨间距450mm450mm，不上人），面涂白色乳胶漆，暗窗帘盒，宽200mm，墙厚240mm，试计算顶棚的清单工程量、龙骨、基层和面层的材料消耗量。（参照全国统一建筑装饰装修工程消耗量定额）,图18,【解】天棚吊顶清单工程量主墙间的面积窗帘盒的工程量（3.6-0.24）（3.9-0.24）-（3.6-0.24）0.23.363.66-3.360.211.63(m2)轻钢龙骨的工程量主墙间的面积（3.6-0.24）（3.9-0.24）3.363.6612.30(m2)石膏板基层的工程量主墙间的面积窗帘盒的工程量11.63（m2）面层的工程量11.63(m2),【例16】某客厅天棚尺寸，如图19所示，为不上人型轻钢龙骨石膏板吊顶，试计算天棚的清单工程量、龙骨、基层的消耗量。（参照全国统一建筑装饰装修工程消耗量定额）,图19,【解】天棚吊顶清单工程量（0.82+5）（0.82+4.4）6639.6(m2)龙骨的工程量（0.82+5）（0.82+4.4）39.6(m2)石膏板基层的工程量（0.82+5）（0.82+4.4）+（4.4+5）20.1566+9.420.1542.42（m2）,门窗工程,门由门框、门扇、五金配件等组成；窗由窗框、窗扇、五金配件等组成。门窗类型是指带亮子或不带亮子，带纱或不带纱，单扇、双扇或三扇，半百叶或全百叶，半玻或全玻，全玻自由门或半玻自由门，带门框或不带门框，单独门框和开启方式（平开、推拉、折叠）等。,1 门窗工程的相关知识,木门窗五金配件包括折页、插锁、风钩、弓背拉手、搭扣、弹簧折页、管子拉手、地弹簧、滑轮、滑轨、门轧头、角铁、木螺丝等。铝合金门窗五金配件包括卡锁、滑轮、铰拉、执手、拉把、拉手、风撑、角码、牛角制、地弹簧、门销、门插、门铰等。其他五金配件包括L形执手锁、球形执手锁、地锁、防盗门扣、门眼、门碰珠、电子锁（磁卡锁）、闭门器、装饰拉手等。,门窗工程分部主要包括木门、金属门、金属卷帘门、其他门等，木窗、金属窗、门窗套、窗帘盒、窗帘轨、窗台板等。适用于门窗工程。（1）门的项目特征包括门类型、框截面尺寸、单扇面积、骨架材料种类，面层材料种类、规格、颜色，玻璃品种及厚度，五金材料、品种、规格，防护材料，油漆的种类等内容。（2）窗的项目特征包括窗类型、框、扇材质及外围尺寸，玻璃品种及厚度，五金材料、品种、规格，防护材料种类，油漆品种等内容。,2 门窗工程分部说明,（3）门窗套的项目特征包括底层厚度及砂浆配合比，立筋材料种类、规格，基层材料种类，面层材料品种、规格、颜色，防护材料种类，油漆品种及遍数等内容。（4）窗帘盒、窗帘轨的项目特征包括窗帘盒材质、规格、颜色，窗帘轨材质、规格，防护材料种类，油漆种类及遍数等内容。,（5）窗台板的项目特征包括找平层厚度及砂浆配合比，窗台板材质、规格、颜色，防护材料种类，油漆种类及遍数等内容。（6）门窗框与洞口之间缝的填塞，应包括在报价内。（7）实木装饰门项目也适用于竹压板装饰门。（8）转门项目适用于电子感应和人力推动转门。,（9）特殊五金项目指贵重五金及业主认为应单独列项的五金配件。特殊五金名称是指拉手、门锁、窗锁等，用途是指具体使用的门或窗，应在工程量清单中进行描述。（10）面尺寸（或面积）指边立梃截面尺寸或面积。（11）面层材料有品种、规格、品牌、颜色要求的，应在工程量清单中进行描述。,（12）门窗套、贴脸板、筒子板和窗台板项目，包括底层抹灰，如底层抹灰已包括在墙、柱面底层抹灰内，应在工程量清单中进行描述。,(1)木门、金属门、金属卷帘门和其他门，木窗、金属窗和特殊五金，均按设计图示数量计算。(2)门窗套按设计图示尺寸以展开面积计算。(3)窗帘盒、窗帘轨、窗台板按设计图示尺寸以长度计算。,3 门窗分部工程量计算规则,【例1】某宿舍楼铝合金门连窗，共100樘，如图所示，图示尺寸为洞口尺寸。试计算门连窗的清单工程量及材料消耗工程量。【解】门的清单工程量100（樘）窗的清单工程量100（樘）铝合金门材料消耗工程量0.82.2100176(m2)铝合金窗材料消耗工程量1.21.2100144(m2),4 门窗工程量计算解析,图20,【例2】某单位车库如图所示，安装遥控电动铝合金卷闸门（带卷筒罩）3樘。门洞口：3700mm3300mm，卷闸门上有一活动小门：750mm2000mm，试计算车库卷闸门清单工程量及材料消耗工程量。,图21,【解】卷闸门清单工程量3（樘）铝合金卷闸门消耗工程量门帘工程量卷筒罩工程量卷闸门消耗工程量（3.30.5）（3.70.052）（0.550.40.45）（3.70.052）3.83.81.43.814.445.3219.76(m2)电动装置安装工程量1（套）小门安装工程量1（扇）,【例3】某家庭套房平面，如图所示。门M-1为防盗门（居中立樘），门M-2、门M-5的门扇为实木镶板门扇（凸凹型），门M-3、门M-4的门扇为实木全玻门扇（网格式）。M-1：800mm2000mm；M-2：800mm2000mm；M-5：750mm2000mm。实木门框断面50mm100mm。试计算防盗门的清单工程量及安装工程消耗量，实木门M-2、M-5的清单工程量及制作安装工程消耗量。,图22,【解】防盗门M-1的清单工程量1（樘）门M-2的清单工程量3（樘）门M-5的清单工程量2（樘）防盗门安装工程量0.821.6(m2)M-2、M-5实木门框制作安装工程量（0.8+22）3+（0.75+22）24.83+4.75223.9(m)M-2、M-5门扇制作安装工程量（20.05）(0.80.05)3（20.05）（0.750.05）21.950.7531.950.727.12(m2),【例4】某窗台板如图所示。门洞：1500mm1800mm，塑钢窗居中立樘。试计算窗台板清单工程量及材料消耗工程量。,图23,【解】窗台板清单工程量1.5(m)窗台板工程消耗量=窗台板面宽进深1.50.10.15(m2),【例5】如图（a）所示，起居室的门洞M-4：3000mm2000mm，设计做门套装饰。筒子板构造：细木工板基层，柚木装饰面层，厚30mm。筒子板宽300mm；贴脸构造：80mm宽柚木装饰线脚。试计算筒子板、贴脸的清单工程量。,图24,【解】筒子板工程量（1.9722.94）0.3880.32.06(m2)贴脸工程量（1.9722.940.082）0.087.040.080.56(m2),【例6】如图所示，餐厅的窗户C-1：1500mm1500mm，安装铝合金窗帘杆。试计算窗帘杆工程量。【解】铝合金窗帘杆工程量1.50.152 1.8(m),7 油漆、涂料、裱糊工程,油漆施工根据基层的不同，有木材面油漆、金属面油漆、抹灰面油漆等种类。涂料施工有刷涂、喷涂、滚涂、弹涂、抹涂等形式。油漆、涂料施工一般经过基层处理、打底子、刮腻子、磨光、涂刷等工序。裱糊有对花和不对花两种类型。,7.1 油漆、涂料、裱糊工程的相关知识,腻子种类分石膏油腻子（由熟桐油、石膏粉及适量水调制）、胶腻子（由大白、色粉及羧甲基纤维素调制）、漆片腻子（由漆片、酒精、石膏粉及适量色粉调制）、油腻子（由矾石粉、桐油、脂肪酸及松香调制）等。腻子要求分为刮腻子遍数（道数）、满刮腻子和找补腻子等。,油漆、涂料、裱糊工程分部主要包括门油漆，窗油漆，扶手、板条面、线条面、木材面油漆，金属面油漆，抹灰面油漆，喷刷涂料，裱糊等。适用于门窗油漆，金属面、抹灰面油漆工程。（1）门窗油漆的项目特征包括门、窗类型，腻子种类，刮腻子要求，防护材料种类，油漆品种、刷漆遍数等内容。,7.2 油漆、涂料、裱糊工程分部说明,（2）木扶手及其他板条、线条油漆的项目特征包括腻子种类，刮腻子要求，油漆体单位展开面积，油漆体长度，防护材料种类，油漆品种、刷漆遍数等内容。（3）木材面和金属面油漆的项目特征包括腻子种类，刮腻子要求，防护材料种类，油漆品种、刷漆遍数等内容。,（4）抹灰面油漆的项目特征包括基层类型，线条宽度、道数，腻子种类，刮腻子要求，防护材料种类，油漆品种、刷漆遍数等内容。（5）喷刷涂料的项目特征包括基层类型、腻子种类、刮腻子要求、涂料品种、刷喷遍数等内容。（6）花饰线条刷涂料的项目特征包括腻子种类、线条宽度、刮腻子要求、涂料品种、刷喷遍数等内容。,（7）裱糊的项目特征包括基层类型，裱糊构件部位，腻子种类，刮腻子要求，粘结材料种类，防护材料种类，面层材料品种、规格、品牌、颜色等内容。（8）有关项目中已包括油漆、涂料的不再单独按本章列项。（9）连窗门可按门油漆项目编码列项。,（10）窗油漆应区分单层玻璃窗、双层（一玻一纱）木窗、双层框扇（单裁口）木窗、双层框三层（二玻一纱）木窗、单层组合窗、双层组合窗、木百叶窗、木推拉窗等，分别编码列项。（11）木扶手应区别带托板和不带托板，分别编码列项。楼梯木扶手工程量按中心线斜长计算，弯头长度应计算在扶手长度内。,（12）博风板工程量按中心线斜长计算；有大刀头的，每个大刀头增加长度50cm。（13）清水板条天棚、檐口油漆、木方格吊顶天棚油漆以水平投影面积计算，不扣除空洞面积。（14）暖气罩油漆，垂直面按垂直投影面积计算，突出墙面的水平面按水平投影面积计算，不扣除空洞面积。,（15）工程量以面积计算的油漆、涂料项目，线角、线条、压条等不展开。,(1)门、窗油漆按设计图示数量计算。(2)木扶手及其他板条、线条油漆按设计图示尺寸以长度计算。(3)木材面油漆按设计图示尺寸以面积计算。(4)金属面油漆按设计图示尺寸以质量计算。(5)抹灰面油漆按设计图示尺寸以面积计算。,7.3 油漆、涂料、裱糊分部工程计算规则,7.3.1 油漆,（1）喷刷涂料按设计图示尺寸以面积计算。（2）空花格、栏杆刷涂料按设计图示尺寸以单面外围面积计算。（3）线条刷涂料按设计图示尺寸以长度计算。,7.3.2 涂料,裱糊按设计图示尺寸以面积计算,7.3.3 裱糊,【例1】某建筑如图所示，外墙刷真石漆墙面，窗连门（如图所示），全玻璃门、推拉窗，居中立樘，框厚80mm，墙厚240mm。试计算外墙真石漆工程量、门窗油漆工程量。,7.4 油漆、涂料、裱糊工程量计算解析,图25,【解】外墙面真石漆工程量=墙面工程量洞口侧面工程量（244.44）24.8（1.761.442.7）（7.66）0.08102.535.91.1497.77(m2)门油漆工程量1（樘）窗油漆工程量2（樘）,【例2】上例图，木墙裙高1000 mm，上润油粉、刮腻子、油色、清漆四遍、磨退出亮；内墙抹灰面满刮腻子二遍，贴对花墙纸，挂镜线25mm50mm，刷底油一遍、调和漆二遍，挂镜线以上及顶棚刷防瓷涂料二遍。试计算木墙裙、墙纸裱糊、挂镜线和防瓷涂料工程量。,【解】木墙裙的工程量，因木墙裙项目已包括油漆，不另计算。墙纸裱糊工程量内墙净长裱糊高度门窗洞口面积洞口侧面面积（5.763.96）22.2521.21.81.560.085.20.0841.742.42.70.5280.44839.62(m2)挂镜线工程量（60.1224.20.122）2（5.763.96）219.44（m）,防瓷涂料工程量天棚涂料工程量墙面涂料工程量（60.122）（4.20.122）（60.1224.20.122）2（3.53.2）5.763.96（5.763.96）20.322.819.720.628.64(m2),例3某工程如图所示尺寸，地面刷过氯乙烯涂料，三合板木墙裙上润油粉，刷硝基清漆六遍，墙面、顶棚刷乳胶漆三遍(光面)，计算工程量，确定定额项目。,地面刷涂料工程量(000.24)(3.600.24)19.352 地面刷过氯乙烯涂料 套 9-4-186 定额基价1353元/102 墙裙刷硝基清漆工程量000.243.600.2421.000.1221.001.00(系数)17.482 墙裙刷硝基清漆五遍 套 9-4-93 定额基价241.35元/102墙裙刷硝基清漆每增一遍 套 9-4-98 定额基价21.98元/102,例4某工程如图所示，内墙抹灰面满刮腻子二遍，贴对花墙纸；挂镜线刷底油一遍，调合漆二遍；挂镜线以上及顶棚刷仿瓷涂料二遍，计算工程量，确定定额项目。,图919,解：挂镜线工程量(9.000.24000.24)20.35（系数）10.16 挂镜线刷底油一遍，调合漆二遍 套 9-4-4定额基价15.81元/10,顶棚刷乳胶漆工程量5.763.3519.302 顶棚刷乳胶漆二遍 套 9-4-151 定额基价60.24元/102顶棚刷乳胶漆每增一遍 套 9-4-157 定额基价23.59元/102 墙面刷乳胶漆工程量(5.763.36)22.201.00(2.701.00)1.501.8035.732墙面刷乳胶漆二遍(光面)套 9-4-152 定额基价539元/102墙面刷乳胶漆每增一遍 套 9-4-158 定额基价28.72元/102,例5全玻璃门，尺寸如图所示，油漆为底油一遍，调合漆三遍，计算工程量，确定定额项目。,图920,解：油漆工程量1.502.400.83（系数）2.992 底油一遍，调合漆二遍 套 9-4-1定额基价102.46元/102每增加一遍调合漆 套 9-4-21定额基价34.33元/102,8 其他工程,厨房壁柜和厨房吊柜的区别：以嵌入墙内为壁柜，以支架固定在墙上的为吊柜。台柜的规格以能分离的成品单体长、宽、高来表示。镜面玻璃、灯箱等的基层材料是指玻璃背后的衬垫材料，如胶合板、油毡等。,8.1 其他工程的相关知识,腻子要求分为刮腻子遍数（道数）、满刮腻子和找补腻子等。装饰线和美术字的基层类型是指装饰线、美术字依托体的材料。旗杆高度指旗杆台座上表面至杆顶的尺寸（包括球珠）。美术字的字体规格以字的外接矩形长、宽和字的厚度表示。,其他工程分部主要包括柜类、货架、暖气罩、浴厕配件、压条、装饰线、雨篷、旗杆、招牌、灯箱、美术字等项目。适用于装饰物件的制作、安装工程。（1）柜类、货架的项目特征包括台柜规格，材料种类、规格，五金种类、规格，防护材料种类，油漆品种、刷漆遍数等内容。,8.2 其他工程分部说明,（2）暖气罩的项目特征包括暖气罩材质，单个罩垂直投影面积，防护材料种类，油漆品种、刷漆遍数等内容。（3）浴厕配件的项目特征包括材料品种、规格、品牌、颜色，支架配件品种、规格、品牌，油漆品种、刷漆遍数等内容。（4）镜面玻璃的项目特征包括镜面玻璃基层品种、规格，框材质、断面尺寸，基层及防护材料种类，油漆品种、刷漆遍数等内容。,（5）镜箱的项目特征包括箱材质、规格，玻璃品种、规格，基层及防护材料种类，油漆品种、刷漆遍数等内容。（6）压条、装饰线的项目特征包括基层类型，线条材料品种、规格、颜色，防护材料种类，油漆品种、刷漆遍数等内容。（7）雨篷的项目特征包括基层类型，龙骨、面层及吊顶材料品种、规格，嵌缝及防护材料种类，油漆品种、刷漆遍数等内容。,（8）旗杆的项目特征包括旗杆的材料、种类、高度，基础及基座材料种类，面层材料种类、规格等内容。（9）招牌、灯箱的项目特征包括箱体规格，基层、面层及防护材料种类，油漆品种、刷漆遍数等内容。（10）美术字的项目特征包括基层类型，镌字材料品种、颜色，字体规格，固定方式，油漆品种、刷漆遍数等内容。,（11）压条、装饰线项目已包括在门扇、墙柱面、天棚项目内的，不再单独列项。（12）旗杆的砌砖或混凝土台座、台座的饰面可按相关项目另行编码列项，也可纳入旗杆报价内。（13）美术字不分字体，按大小规格分类。（14）台柜项目以“个”计算，应按设计图纸或说明,（15）洗漱台现场制作，切割、磨边等人工、机械的费用应包括在报价内。洗漱台项目适用于石质（天然石材、人造石材等）、玻璃等。,(1)柜类、货价按设计图示数量计算。(2)暖气罩按设计图示尺寸以垂直投影面积（不展开）计算。(3)洗漱台按设计图示尺寸以台面外接矩形面积计算。(4)晒衣架、帘子杆、浴缸拉手、毛巾杆（架）、毛巾环、卫生纸盒、肥皂盒等按设计图示数量计算。,8.3 其他工程分部工程量计算规则,(5)镜面玻璃按设计图示尺寸以边框外围面积计算。(6)镜箱按设计图示数量计算。(7)压条、装饰线按设计图示尺寸以长度计算。(8)雨篷吊挂饰面按设计图示尺寸以水平投影面积计算。(9)旗杆按设计图示尺寸以数量计算。,(10)平面、箱式招牌按设计图示尺寸以正立面边框外围面积计算。复杂的凹凸造型部分不增加面积；竖式标箱、灯箱按设计图示数量计算。(11)美术字按设计图示数量计算。,【例7】某店面墙面的钢结构箱式招牌，大小12000mm2000mm200mm,五夹板衬板，铝塑板面层，钛金字1500mm1500mm的6个，150mm100mm的12个。试计算招牌清单工程量及材料消耗工程量。,8.4 门窗工程量计算解析,【解】招牌清单工程量12224
