路基勘察与设计2.ppt

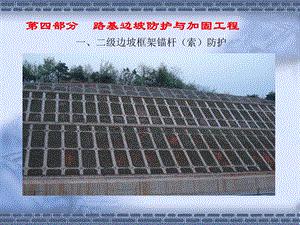

第四部分 路基边坡防护与加固工程,一、二级边坡框架锚杆（索）防护,第四部分 路基边坡防护与加固工程,路堑边坡顶设被动拦石网,第四部分 路基边坡防护与加固工程,路堤边坡干砌片石护坡,第四部分 路基边坡防护与加固工程,边坡上挂设布鲁克网,第四部分 路基边坡防护与加固工程,路堑骨架内浆砌片石空窗护坡,第五部分,路基支挡工程,第五部分 路基支挡工程,一般路堤（肩）挡土墙一般路堑挡墙特殊支挡结构物：L型挡墙（悬壁、扶壁）加筋土挡墙抗滑桩预加固桩与桩间墙（锚索）桩板墙边坡预应力锚杆（索）支护锚杆挡墙土钉墙,第五部分 路基支挡工程,正在施工的桩板墙,第五部分 路基支挡工程,拉索桩板墙,第五部分 路基支挡工程,膨胀土地区挡墙和抗滑桩相结合,第五部分 路基支挡工程,包裹式加筋土挡墙,第五部分 路基支挡工程,下为路堤挡墙，上为包裹式加筋土,第五部分 路基支挡工程,土工格栅铺设,第五部分 路基支挡工程,右侧复合式锚索墙、左侧衡重式,第六部分,地基处理工程,第六部分 地基处理工程,松软土地基及液化土地基、岩溶（人为坑洞）地基、湿陷性黄土地基等地表处理：清除地表草皮、挖台阶浅层处理：原地面碾压密实。翻挖夯填 清淤、挖除换填垫层法（加筋补强）松软土（液化土）地基深层加固：排水固结预压法（塑料排水带、堆载预压、真空预压、强夯（密实、置换墩）复合地基法：搅拌桩、旋喷桩、置换砂桩、碎石桩、CFG桩刚性桩基础：预应力管桩岩溶地基加固：充填法、跨越法、注浆加固。,第七部分,相关规范及标准,第七部分 相关规范及标准,铁路路基设计规范（TB10001-2005/J447-2005）；铁路路基支挡结构设计规范(TB10025-2006/J127-2006)；铁路工程地质勘察规范（TB100122007/J124-2007）；铁路工程地质手册（中国铁道出版社，1999年修订版）；路基（中国铁道出版社，1992年修订版）；铁路建设项目预可行性研究、可行性研究和设计文件编制办法（TB105042007）；专用线按工业企业标准轨距铁路设计规范（GBJ12-87）。,
