房屋建筑学PPT教程第4篇第1,2章综述,楼地层、屋盖等构造.ppt

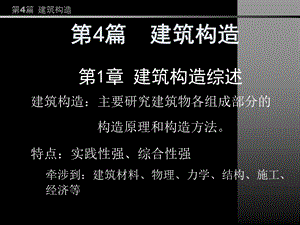

第1章 建筑构造综述建筑构造：主要研究建筑物各组成部分的 构造原理和构造方法。特点：实践性强、综合性强牵涉到：建筑材料、物理、力学、结构、施工、经济等,第4篇 建筑构造,一、影响建筑构造的因素外力作用的影响自然气候条件影响人为因素造成的影响二、建筑构造设计遵循的基本原则满足使用要求充分发挥材料性能注意施工可行性美观讲求建筑经济效益和社会效益符合相关法规和规范三、建筑构造详图的表达方式,第 2 章 楼地层、屋盖及阳台、雨篷的基本构造,2.1 楼地层的基本构造,楼地层包括楼板层和地坪层，是水平方向分隔房屋空间的承重构件。楼板层分隔上下楼层空间地坪层分隔大地与底层空间,楼板层的作用水平方向的承重构件对墙体起横向支撑作用楼板层的设计要求楼板层必须具有足够的强度和刚度满足隔声、防火、热工等方面的要求满足建筑经济的要求楼板的类型,楼层的基本构造,一、楼层的基本形式1、板式楼盖 2、梁板式楼盖3、无梁楼盖,板式楼盖单向板、双向板,梁板式楼板：楼板结构经济尺度：主梁结构跨度：58米 主梁高度：跨度的1/101/14次梁跨度：即主梁间距，46米次梁高度：跨度的1/141/18梁的高宽比：1/31/1.5单向板厚：一般为板跨的1/351/30（70100毫米）双向板厚：一般为板跨的1/401/35（80160毫米）,井式楼板,无梁楼板,二、钢筋混凝土楼层的 施工工艺及细部构造1、现浇整体式施工工艺2、预制装配式施工工艺3、装配整体式施工工艺,2、预制装配式施工工艺予应力，非予应力（1）预制实心平板（2）预制槽形板（3）预制空心板,预制槽形板,预制楼板的结构布置,板的搁置与锚固,板缝的及处理,楼板层的细部构造隔墙与楼板的关系排水、防水,3、装配整体式施工工艺预制薄板叠合楼板密肋填充块楼板压型钢板组合楼板,预制薄板叠合楼板,密肋填充块楼板,压型钢板组合楼板,地层的基本构造,2.2 建筑物屋盖系统的基本构造,屋顶的作用：承重构件、围护构件屋顶的设计要求功能要求：屋顶应能抵御自然界各种环境因素对建筑物的不利影响屋顶应能抵御外界气温的影响结构要求：屋顶应具有足够的强度和刚度建筑艺术要求：满足人们对建筑艺术方面的要求,屋顶的类型及坡度：平屋顶：常用坡度 1%5%坡屋顶：坡度10%以上其他形式的屋顶：空间结构,坡屋顶,坡屋顶的基本构造,坡屋顶的结构系统檩式屋顶结构椽式屋顶结构板式屋顶结构,平瓦屋面,平屋顶的基本构造见建筑防水构造空间结构曲面屋顶的基本构造薄壳结构模结构其他空间结构,2.3 阳台、雨篷等部件的基本构造,阳台的形式,1、阳台挑阳台结构布置：挑梁式，挑板式，压梁式,一、悬挑的阳台、雨篷,（a）用梁挑出（b）用柱挑出,二、雨蓬,
