    房屋建筑构造4屋顶平面及节点大样详图设计.ppt

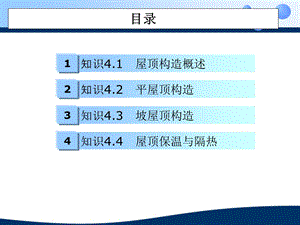

    知识4.1 屋顶构造概述,目录,1,知识4.2 平屋顶构造,2,知识4.3 坡屋顶构造,3,知识4.4 屋顶保温与隔热,4,4.1 屋顶构造概述,4.1 屋顶构造概述,4.1 屋顶构造概述,1 屋顶的形式(1)平屋顶 为排除屋顶的雨水,屋顶必须有一定的坡度,我们通常将坡度小于5的屋顶称为平屋顶。一般常用坡度为23,上人屋顶通常为 12,如图所示。,4.1.1 屋顶的类型和构造要求,(a)挑檐;(b)女儿墙;(c)挑檐女儿掐;(d)叠顶,4.1 屋顶构造概述,(2)坡屋顶 坡屋顶是指坡度在10以上的屋 顶。,(a)单坡;(b)硬山两坡;(c)悬山坡;(d)回破;(e)卷棚;(f)庑殿;(g)歇山;(h)圆攒尖;,4.1 屋顶构造概述,(3)其他形式的屋顶 随着建筑科学技术的发展,出现了许多新型结构的屋顶,有折板屋顶、拱屋 顶、薄壳屋顶,悬索屋顶、网架屋顶、膜结构屋顶等。,4.1 屋顶构造概述,2 屋顶的设计要求屋顶设计应从功能出发,满足以下几方面的要求:(1)防水要求(2)热工要求(3)结构要求(4)艺术要求,4.1 屋顶构造概述,屋面工程设计的主要内容有根据建筑物的重要性确定屋面防水等级和设防要求。进行屋面排水系统的设计,即屋面排水方式的选择,坡度、坡向、坡面的确定,排水设施的设置 等。选择屋面防水构造方案,合理选择防水材料、保温隔热材料,使其主要物理性能能满足建筑物所在地的气候条件,并应符合环境保护要求。进行屋面工程的细部构造设计。,4.1 屋顶构造概述,1 屋顶坡度选择(1)屋顶坡度的表示方法 常见的屋顶坡度表示方法有斜率比、百分比和角度三种,见表。,4.1.2 屋顶排水设计,4.1 屋顶构造概述,(2)影响屋顶坡度大小的因素 屋顶坡度的确定与屋顶防水材料、地区降雨量大小、屋顶结构形 式、建筑造型要求以及经济条件等因素有关。对于一般民用建筑主要由以下两方面的因素来确定。防水材料地区降雨量的大小形成屋顶排水坡度的方法形成屋顶排水坡度常用的方法有:材料找坡和结构找坡。,4.1 屋顶构造概述,材料找坡,4.1 屋顶构造概述,2 屋顶排水方式(1)无组织排水 无组织排水又称自由落水,是指屋顶雨水直接从檐口落下到室外地面的一种排水方式。这种做法具有构造简单、造价低廉的优点,但屋顶雨水自由落下会溅湿墙面,外墙墙脚常被飞溅的雨水侵蚀,影响到外墙的坚固耐久,并可能影响人行道的交通。无组织排水方式主要适用于少雨地区或一般低层建筑,不宜用于临街建筑和高度较高的建筑。,4.1 屋顶构造概述,(2)有组织排水 有组织排水是指屋顶雨水通过排水系统的天沟、雨水口、雨水管等,有组织地将雨水排至地面或地下管沟的一种排水方式。有组织排水方案由于具体条件不同可分为外排水和内排水两种类型。外排水是指雨水管装在建筑外墙以外的一种排水方案,构造简单,雨水管不进入室内,有利于室内美观和减少渗漏,使用广泛,尤其适用于湿陷性黄土地区,可以避免水落管渗漏造成地基沉陷,南方地区多优先采用。挑檐沟外排水;女儿墙外排水;女儿墙挑檐沟外排水;暗管外排水;内排水,4.1 屋顶构造概述,(a)挑檐沟外排水;(b)女儿墙外排水;(c)女儿墙挑檐沟外排水,4.1 屋顶构造概述,3 屋顶排水组织设计(1)划分排水区域 划分排水区域的目的是便于均匀地布置雨水管。排水区域的大小一般按一个雨水口负担200屋顶面积的雨水考虑,屋顶面积按水平投影面积计算。(2)确定排水坡面的数目 一般情况下平屋顶屋顶深度小于12m 时,可采用单坡排水,或临街建筑常采用单坡排水;进深较大时,为了不使水流的路线过长,宜采用双坡排水。坡屋顶则应结合造型要求选择单坡、双坡或四坡排水。,4.1 屋顶构造概述,(3)确定天沟断面大小和天沟纵坡的坡度值 天沟即屋顶上的排水沟,位于外檐边的天沟又称檐沟。天沟的功能是汇集和迅速排除屋顶雨水,故其断面大小应恰当,沟底沿长度方向应设纵向排水坡,简称天沟纵坡。(4)雨水管的规格及间距 雨水管根据材料分为铸铁、塑料、镀锌铁皮、石棉水泥、PVC 和陶土等多种,应根据建筑物的耐久等级加以选择。,4.1 屋顶构造概述,挑檐沟外排水构造,4.1 屋顶构造概述,雨水口间距,4.2 平屋顶构造,4.2 平屋顶构造,4.2 平屋顶构造,1 防水材料柔性防水屋顶是利用防水卷材与粘结剂结合,形成连续致密的构造层来防水的一种屋顶。卷材防水屋顶由于其防水层具有一定的延伸性和适应变形的能力,被称作柔性防水屋顶。卷材防水屋顶较能适应温度、振动、不均匀沉陷等因素的变化作用,整体性好,不易渗漏,但施工操作较为复杂,技术要求较高。,4.2.1 柔性防水屋顶,4.2 平屋顶构造,(1)防水卷材的类型 防水卷材主要有沥青类防水卷材、高聚物改性沥青类防水卷材、合成高分子类防水卷材等。(2)卷材的粘合剂 用于沥青卷材的粘合剂主要有冷底子油、沥青胶和溶剂型胶粘剂等。,4.2 平屋顶构造,2 柔性防水屋顶的构造卷材防水屋顶具有多层次构造的特点,其构造组成分为基本层次和辅助层次两类。卷材防水屋顶的基本构造层次按其作用分别为:结构层、找平层、结合层、防水层、保护层等。,4.2 平屋顶构造,(1)结构层:多为刚度好,变形小的各类钢筋混凝土屋顶板。(2)找平层:卷材防水层要求铺贴在坚固而平整的基层上,以防止卷材凹陷或断裂,在松软材料及预制屋顶板上铺设卷材以前,须先做找平层。(3)结合层:结合层的作用是在卷材与基层间形成一层胶质薄膜,使卷材与基层胶结牢固。(4)防水层:沥青卷材防水层是由多层卷材和粘接剂交替粘合形成。(5)高聚物改性沥青防水层:高聚物改性沥青防水卷材的铺贴方法有冷粘法及热熔法两种。,4.2 平屋顶构造,首层油毡的粘贴,4.2 平屋顶构造,(a)平行屋脊铺设;(b)垂直屋脊铺设;(c)底层垂直、面层平行屋脊铺设;(d)双层平行屋脊铺设;(e)层叠搭接半张平行屋脊铺设卷材铺设方向,4.2 平屋顶构造,(6)保护层:设置保护层使卷材不致因光照和气候等的作用而迅速老化,防止沥青类卷材的沥青过热流淌或受到暴雨的冲刷。(7)找坡层:为确保防水性,减少雨水在屋顶的滞留时间,结构层水平时可用材料找坡形成所需的屋顶排水坡度。找坡的材料可结合辅助构造层次设置。(8)辅助构造层:辅助构造层是为了满足房屋的使用要求,或提高屋顶的性能而补充设置的构造 层,如保温层为防止冬季室内过冷,隔热层是为防止室内过热,隔蒸汽层是为防止潮气侵入屋顶保温层等。,4.2 平屋顶构造,(a)不上人屋面;(b)上人屋面 柔性防水屋面构造组成,4.2 平屋顶构造,3 柔性防水屋顶的细部构造组成这是为保证柔性防水屋顶的防水性能,对可能造成的防水薄弱环节,所采取的加强措施。主要包括屋顶上的泛水、天沟、雨水口、檐口、变形缝等处的细部构造。(1)泛水构造:泛水指屋顶上沿所有垂直面所设的防水构造。突出于屋顶之上的女儿墙、烟囱、楼梯间、变形缝、检修孔、立管等的壁面与屋顶的交接处是最容易漏水的地方。必须将屋顶防水层延伸到这些垂直面上,形成垂直铺设的防水层,称为泛水。,4.2 平屋顶构造,4.2 平屋顶构造,(2)挑檐口构造:挑檐口构造分为无组织排水和有组织排水两种做法。无组织排水挑檐口不宜直接采用屋顶楼板外悬挑,因其温度变形大,易使檐口抹灰砂浆开裂,可采用与圈梁整浇的混凝土挑板。挑檐口构造如图所示。有组织排水挑檐口常常将檐沟布置在出挑部位,现浇钢筋混凝土檐沟板可与圈梁连成整体,如图所 示。,4.2 平屋顶构造,(a)无组织排水檐口;(b)卷材防水材料收头处理;(c)挑檐沟外排水檐口构造;(d)女儿墙外排水檐口构造,4.2 平屋顶构造,(3)有组织排水天沟:屋顶上的排水沟称为天 沟,有两种设置方式,一种是利用屋顶倾斜坡面的低洼部位做成三角形断面天沟,另一种是用专门的槽形板做成矩形天沟。采用女儿墙外排水的民用建筑一般进深不大,采用三角形天沟的较为普遍。沿天沟长向需用轻质材料垫成0.5%1%的纵坡,使天沟内的雨水迅速排入雨水口。多雨地区或跨度大的房屋,为了增加天沟的汇水 量,常采用断面为矩形的天沟即钢筋混凝土预制天沟板取代屋顶板,天沟内也需设纵向排水坡。防水层应铺到高处的墙上形成泛水。,4.2 平屋顶构造,(4)雨水口构造:雨水口如图所示,是用来将屋顶雨水排至雨水管而在檐口处或檐沟内开设的洞 口。为使排水通畅,不易堵塞和渗漏。在雨水口处应尽可能比屋顶或檐沟面低一些,有垫坡层或保温层的屋顶,可在雨水口直径500mm 周围减薄,形成漏斗形,使之排水通畅、避免积水。民用建筑常用的雨水口由套管、环形筒、顶盖底座和顶盖几部分组成,如图所示。,4.2 平屋顶构造,(a)直管式;(b)弯管式,4.2 平屋顶构造,雨水口组成,4.2 平屋顶构造,(5)屋顶变形缝构造:屋顶变形缝的构造处理原则是既不能影响屋顶的变形,又要防止雨水从变形缝处渗入室内。根据变形缝的不同情况分别是等高屋顶变形缝和高低屋顶变形缝两种。等高屋顶变形缝的做法是在缝两边的屋顶板上砌筑矮墙,以挡住屋顶雨水。矮墙顶部可用镀锌铁皮盖缝,如图(a)所示,也可铺一层卷材后用混凝土盖板压顶,如图(b)所示。高低屋顶变形缝则是在低侧屋顶板上砌筑矮墙。当变形缝宽度较小时,可用镀锌铁皮盖缝并固定在高侧墙上,如图(c)所示;也可以从高侧墙上悬挑钢筋混凝土板盖缝,如图(d)所示。,4.2 平屋顶构造,4.2 平屋顶构造,(6)屋顶检修孔、屋顶出入口构造:不上人屋顶须设屋顶检修孔。检修孔四周的孔壁可用砖立砌,在现浇屋顶板时可用混凝土上翻制成,其高度一般为300mm,壁外侧的防水层应做成泛水并将卷材用镀锌铁皮盖缝钉压牢固。直达屋顶的楼梯间,室内应高于屋顶,若不满足时应设门槛,屋顶与门槛交接处的构造可参考泛水构造,屋顶出入口构造。,4.2 平屋顶构造,刚性防水屋顶是利用刚性防水材料,形成连续致密的构造层来防水的一种屋顶。刚性防水材料因属于脆性材料,抗拉强度较低,因而称为刚性防水屋 顶。刚性防水屋顶的主要优点是构造简单,施工方便,造价经济和维修较为方便。其主要缺点是对温度变化和结构变形较为敏感,对屋顶基层变形的适应性较差,施工技术要求较高,较易产生裂缝而渗漏水,要采取防止渗漏的构造措施。,4.2.2 刚性防水屋顶,4.2 平屋顶构造,1 刚性防水屋顶的材料刚性防水屋顶的材料是以防水砂浆抹面或密实混凝土浇捣而成的刚性防水材料。普通水泥砂浆和混凝土在施工时,当用水量超过水泥水凝过程所需的用水量时,多余的水在混凝土硬化过程中,逐渐蒸发形成许多空隙和互相连贯的毛细管网;另外过多的水分在砂石骨料表面形成一层游离的水,相互之间也会形成毛细通道。这些毛细通道都是使砂浆或混凝土收水干缩时表面开裂和屋顶的渗水通道。因此普通的水泥砂浆和混凝土是不能作为刚性屋顶防水层的,通常采用的几种防水措施为:(1)增加防水剂(2)采用微膨胀(3)提高密实性,4.2 平屋顶构造,2 刚性防水屋顶的构造刚性防水屋顶的基本构造组成按其作用分别为:结构层、找平层、隔离层、防水层,如图所示。,4.2 平屋顶构造,3 刚性防水屋顶的细部构造组成与卷材防水屋顶一样,刚性防水屋顶也需要处理好泛水、天沟、檐口、雨水口等细部构造,另外还应做好防水层的分格缝构造。(1)分格缝(分仓缝)构造:装配式结构屋顶板的支承端、屋顶转折处、刚性防水层与立墙的交接 处,应与板缝对齐。分格缝的纵横间距不宜大于6m。在横墙承重的民用建筑中,分格缝的设置位置可如图所示,屋脊是屋顶转折的界线,故此处应设一纵向分格缝;横向分格缝每开间设一道,并与装配式屋顶板的板缝对齐;沿女儿墙四周的刚性防水层与女儿墙之间也应设分隔缝。,4.2 平屋顶构造,4.2 平屋顶构造,分格缝的构造如图所示。防水层内的钢筋在分格缝处应断开;屋顶板缝用浸过沥青的木丝板等密封材料嵌填,缝口用油膏等嵌填;缝口表面用防水卷材铺贴盖缝,卷材的宽度为200mm300mm。,(a)平缝(b)凸缝,4.2 平屋顶构造,(2)泛水构造:刚性防水屋顶的泛水构造要点与卷材屋顶相同的地方是,泛水应有足够高度,一般不小于250mm;泛水应嵌入立墙上的凹槽内并用压条及水泥钉固定。不同的地方是,刚性防水层与屋顶突出物(女儿墙、烟囱等)间须留分格缝,另铺贴附加卷材盖缝形成泛水。女儿墙与刚性防水层间留有分格缝,为使混凝土防水层在收缩和温度变形时不受女儿墙的影响,防止开裂,在分格缝内嵌入油膏,如图所示,缝外用附加卷材铺贴至泛水所需高度并做好压缝收头处理,防止雨水渗进缝内。,4.2 平屋顶构造,4.2 平屋顶构造,(3)变形缝分为高低屋顶变形缝和横向变形缝两种情况。如图所示为高低屋顶变形缝构造,类同卷材屋顶变形缝泛水。,4.2 平屋顶构造,(4)刚性防水屋顶常用的檐口形式有自由落水檐口、挑檐沟外排水檐口、女儿墙外排水檐口、坡檐口等。当挑檐较短时,可将混凝土防水层直接悬挑出去形成挑檐口,如图(a)所示。当所需挑檐较长时,为了保证悬挑结构的强度,应采用与屋顶圈梁连为一体的悬臂板形成挑檐,如图(b)所示。在挑檐板与屋顶板上做找平层和隔离层后浇筑混凝土防水层,檐口处注意做好滴水。,4.2 平屋顶构造,4.2 平屋顶构造,挑檐口采用有组织排水方式时,常将檐部做成排水檐沟板的形式。檐沟板的断面为槽形并与屋顶圈梁连成整体,如图(a)所示。沟内设纵向排水坡,防水层挑入沟内并做滴水,以防止爬水。在跨度不大的平屋顶中,当采用女儿墙外排水时,常利用倾斜的屋顶板与女儿墙间的夹角做成三角形断面天沟,如(b)所示,防水层端部类同泛水构 造。天沟内也需设纵向排水坡。,4.2 平屋顶构造,4.3 坡屋顶构造,4.3 坡屋顶构造,4.3 坡屋顶构造,1 承重结构类型坡屋顶中常用的承重结构有横墙承重、屋架承重和梁架承重,如图所示。,4.3.1 坡屋顶的承重结构,(a)横墙承重;(b)屋架承重;(c)梁架承重,4.3 坡屋顶构造,(1)横墙承重 横墙承重是屋顶根据所要求的坡 度,将横墙上部砌成三角形,在墙上直接搁置承重构件(如檩条)来承受屋顶荷载的结构方式。横墙承重构造简单、施工方便、节约材料,有利于屋顶的防火和隔音。(2)屋架承重 屋架承重是由一组杆件在同一平面内互相结合成整体构件屋架,其上搁置承重构件(如檩条)来承受屋顶荷载的结构方式。(3)梁架承重 梁架承重是我国的传统结构形式,用木材做主要材料的柱与梁形成的梁架承重体系,是一个整体承重骨架,墙体只起围护和分隔的作 用。,4.3 坡屋顶构造,2 承重结构构件(1)屋架 屋架形式一般多用三角形,由上弦、下弦所示及垂直腹杆和斜腹杆组成,根据材料不同有木屋架、钢屋架及钢筋混凝土屋架等,如图所示。,(a)木屋架;(b)钢木屋架;(c)预应力钢筋混凝土屋架;(d)芬式钢屋架;(e)梭形轻钢屋架,4.3 坡屋顶构造,(2)檩条 檩条根据材料不同可为木檩条、钢檩条及钢筋混凝土檩条,檩条一般与屋架种类相同。檩条的形式如图所示,,(a)圆木檩条;(b)方木檩条;(c)槽钢檩条;(d)(e)、(f)混凝土檩条,4.3 坡屋顶构造,(3)承重结构布置 坡屋顶承重结构布置如图所 示。主要是屋架和檩条的布置,根据屋顶形式确定布置方式,双坡屋顶根据开间尺寸等间距布置;四坡屋顶的尽端的三个斜面呈45相交,采用半屋架一端支承在外墙上,另一端支承在尽端全屋架上如图(a)所示;屋顶T 形相交处的结构布置有两种,一是把插入屋顶的檩条搁在与其垂直的屋顶檩条 上,如图(b)所示;二是用斜梁或半屋架,斜梁或半屋架的一端支承在转角的墙上,另一端支承在屋架上,如图(c)所示;屋顶转角处,利用半屋架支承在对角屋架上,如图(d)所示。,4.3 坡屋顶构造,(a)四坡顶的屋架;(b)T形交接处屋顶之一;(c)T形交接处屋顶之二;(d)转角屋顶,4.3 坡屋顶构造,1 平瓦屋顶构造平瓦屋顶是目前常用的一种形式。平瓦外形是根据排水要求而设计的。瓦的规格尺寸为(380420)mm(230250)mm(2025)mm瓦的两边及上下留有槽口以便瓦的搭接,瓦的背面有凸缘及小孔用以挂瓦及穿铁丝固定。屋脊部位需专用的脊瓦盖缝。平瓦屋顶根据用材不同和构造不同有:冷摊瓦屋顶、木望板平瓦屋顶和钢筋混凝土挂瓦板平瓦屋顶三种做法。,4.3.2 坡屋顶的构造,4.3 坡屋顶构造,(1)冷摊瓦屋顶 冷摊瓦屋顶是在檩条上钉椽条,在椽条上钉挂瓦条并直接挂瓦,如图所示。,4.3 坡屋顶构造,(2)木望板瓦屋顶 是在檩条上铺钉木望板,在木望板上铺设保温材料,再平行于屋脊方向铺卷材,再设置顺水条,然后在顺水条上面设挂瓦条并挂瓦,4.3 坡屋顶构造,(3)钢筋混凝土挂瓦板平瓦屋顶 其挂瓦板为预应力或非预应力混凝土构件,是将檩条、望板、挂瓦板三个构件的功能结合为一体。,(a)挂瓦板屋顶的剖面之一;(b)挂瓦板屋顶的剖面之二;(c)挂瓦板屋顶的剖面之三;(d)双肋板架;(e)单肋板;(f)F板,4.3 坡屋顶构造,(4)钢筋混凝土板瓦屋顶 主要是满足防火或造型等的需要,在预制钢筋混凝土空心板或现浇平板上面盖瓦。,(a)木条挂瓦;(b)砂浆贴瓦;(c)砂浆贴面砖,4.3 坡屋顶构造,2 平瓦屋顶细部构造(1)纵墙檐口构造 纵墙檐口根据造型要求做成挑檐或封檐。纵墙檐口的几种构造方式如图所示。,4.3 坡屋顶构造,(a)砖砌挑檐;(b)橼条外挑;(c)挑檐木置于屋架下;(d)挑檐木置于承重墙中;(e)挑檐木下移;(f)女儿墙包檐口,4.3 坡屋顶构造,(2)山墙檐口构造 山墙檐口按屋顶形式分为硬山与悬山两种。,(a)小青瓦泛水;(b)水泥石灰麻刀砂浆泛水 坡屋顶泛水构造,4.3 坡屋顶构造,悬山檐口的构造,4.3 坡屋顶构造,3 彩色压型钢板屋顶构造彩色压型钢板屋顶简称彩板屋顶,是近十多年来在大跨度建筑中广泛采用的高效能屋顶,它不仅自重轻、强度高,且施工安装方便。彩板的连接主要采用螺栓连接,不受季节气候的影响。彩板色彩绚 丽,质感好,大大增强了建筑的艺术效果。彩板除用于平直坡面的屋顶外,还可根据造型与结构的形式需要,在曲面屋顶上使用。根据彩色压型钢板的功能构造分为单层彩色压型钢板和保温夹心彩色压型钢板。,4.4 屋顶保温与隔热,4.4 屋顶保温与隔热,4.4 屋顶保温与隔热,1 屋顶的保温材料保温材料应具有吸水率低、导热系数较小并具有一定强度的性能。屋顶保温材料一般为轻质多孔材 料,分为以下三大类。(1)松散料保温材料 松散料保温材料一般有膨胀蛭石、膨胀珍珠岩、矿棉、炉渣和矿渣之类的工业废料等。松散料保温层可与找坡层结合处理。,4.4.1 屋顶的保温,4.4 屋顶保温与隔热,(2)现场浇筑的混合料保温材料 现浇轻质混凝土保温层,一般为轻骨料如炉渣、矿渣、陶粒、蛭 石、珍珠岩与石灰或水泥胶结的轻质混凝土或浇泡沫混凝土。现场浇筑的混合料保温层可与找坡层结合处理。(3)板块料保温材料 板块料保温材料一般有如加气混凝土板、泡沫混凝土板、膨胀珍珠岩板、膨胀蛭石板、矿棉板、岩棉板、泡沫塑料板、木丝板、刨花板、甘蔗板等。,4.4 屋顶保温与隔热,2 屋顶保温层的位置(1)保温层设在防水层的上面 保温层设在防水层的上面也称“倒铺法”。优点是防水层受到保温层的保护,保护防水层不受阳光和室外气候以及自然界的各种因数的直接影响,耐久性增强。(2)保温层与结构层融为一体 加气钢筋混凝土屋顶板,既能承载又能保温,构造简单,施工方便,造价降低,使保温与结构融为一体,但承载力小,耐久性差,可适用于标准较低的不上人屋顶中。(3)保温层设在防水层的下面 这是目前广泛采用的一种形式。,4.4 屋顶保温与隔热,3 屋顶的保温构造(1)结构层:多为整体刚度好,变形小的各类钢筋混凝土屋顶板。(2)找平层:通常采用 20mm 厚13 的水泥沙浆。(3)结合层:在加强整体性的同时扩散隔气层隔绝的水蒸气,常将冷底子涂成油点状或条状的通气道。(4)隔汽层:隔汽层是为了隔绝穿过结构层的室内水蒸气,常用沥青卷材。(5)保温层:保温层起保温作用,若用散状材料可同时起找坡作用。,4.4 屋顶保温与隔热,油毡平屋顶保温构造做法,4.4 屋顶保温与隔热,(6)透气层:透气层用于扩散保温层中的湿气,如图所示。一般保温材料中含有水分,遇热后转化为蒸汽,体积大为膨胀,会造成卷材防水层起鼓甚至开裂。宜在保温层上铺设透气层。(7)找平层:通常采用 20mm30mm 厚13 水泥砂浆。(8)结合层:冷底子油、沥青胶和溶剂型胶粘剂等。(9)防水层:沥青类卷材、高聚物改性沥青类防水卷材和合成高分子类防水卷材等。(10)保护层:绿豆砂、氯丁银粉胶等。,4.4 屋顶保温与隔热,(a)保温层设透气槽;(b)砾石透气层及女儿墙出风口;(c)保温层设透气道及檐下出风口;(d)中间通风口,4.4 屋顶保温与隔热,1 反射隔热降温屋顶利用表面材料的颜色和光洁度对热辐射的反射作 用,对平屋顶的隔热降温有一定的效果,如图所示为表面不同材料对热辐射的反射程度。如屋顶采用淡色砾石铺面或用石灰水刷白对反射降温都有一定的效果。如果在通风屋顶中的基层加一层铝箔,则可利用其第二次反射作用,对屋顶的隔热效果将有进一步的改善,如图所示为铝箔的反射作用。,4.4.2 屋顶的隔热,4.4 屋顶保温与隔热,不同材料对热辐射的反射程度 铝箔反射作用示意图,4.4 屋顶保温与隔热,2 间层通风隔热降温屋顶间层通风隔热降温就是在屋顶设置架空通风间层,使其上层表面遮挡阳光辐射,同时利用风压和热压作用把间层中的热空气不断带走,使通过屋顶板传入室内的热量大为减少,从而达到隔热降温的目的。通风间层的设置通常有两种方式:(1)架空通风隔热降温间层 架空通风隔热降温间层设于屋顶防水层上,同时也起到了保护防水层的作用。架空层一方面利用架空的面层遮挡直射阳 光,另一方面架空层内被加热的空气与室外冷空气产生对流,将间层内的热量源源不断地排走,从而达到降低室内温度的目的。,4.4 屋顶保温与隔热,架空层的支承方式:架空层的支承方式可以做成墙式,也可做成柱墩式。当架空层的通风口能正对当地夏季主导风向时,形成巷道式的、流速很快的对流风,墙式支承可以提高架空层的通风效果。架空层的面板形式:架空层的面板形式有,一是混凝土平面形式面板或预制的大阶砖;二是用水泥砂浆嵌固的弧形大瓦。架空层的净空高度:架空层的净空高度应随屋顶宽度和坡度的大小而变化,屋顶宽度和坡度越大,净空越高。架空层的通风孔:为保证架空层内的空气流通顺畅,其周边应留设一定数量的通风孔,将通风孔留设在对着风向的女儿墙上。,4.4 屋顶保温与隔热,(a)预制混凝土板;(b)预置大结砖;(c)预置拱壳;(d)柱墩支承架空板,4.4 屋顶保温与隔热,(2)顶棚通风隔热降温 利用顶棚与屋顶间的空间做通风隔热层可以起到与架空通风层同样的作用。如图所示,是常见的顶棚通风隔热屋顶构造示意 图,顶棚通风隔热降温应满足下述要求。通风孔的构造:为防止雨水飘进,特别是无挑檐遮挡的外墙通风孔和天窗通风口应主要解决飘雨问 题。当通风孔较小(300mm300mm)时,只要将混凝土花格靠外墙的内边缘安装,利用较厚的外墙洞口即可挡住飘雨。当通风孔尺寸较大时,可以在洞口处设百叶窗或挡雨片。,4.4 屋顶保温与隔热,(a)外墙通风孔;(b)屋脊设通风桥;(c)山墙上部通风孔;(d)设双层顶板;(e)进气孔;(f)檐口外墙通风口;(g)挑檐顶棚处通风孔,4.4 屋顶保温与隔热,3 蓄水隔热降温屋顶蓄水隔热降温屋顶利用平屋顶所蓄积的水层来达到屋顶隔热降温的目的。蓄水层的水面能反射阳光,减少阳光辐射对屋顶的热作用;蓄水层能吸收大量的热,部分水由液体蒸发为气体,从而将热量散发到空气中,减少了屋顶吸收的热能,起到隔热降温的作用。蓄水层在冬季还有一定的保温作用。同时水体长期将防水层淹没,使混凝土防水层处于水的养护下,减少由于环境条件变化引起的开裂和防止混凝土的碳化;使诸如沥青和嵌缝胶泥之类的防水材料在水层的保护下推迟老化过程,延长使用年 限。蓄水隔热降温屋顶应满足下列要求。,4.4 屋顶保温与隔热,4 种植隔热降温屋顶种植隔热降温屋顶是在平屋顶上种植植物,借助栽培介质隔热及植物吸收阳光进行光合作用和遮挡阳光的双重功效来达到降温隔热的目的。种植隔热降温根据栽培介质层构造方式的不同可分为一般种植隔热降温和蓄水种植隔热降温两类。,4.4 屋顶保温与隔热,5 蓄水种植隔热降温屋顶蓄水种植隔热降温屋顶是将一般种植屋顶与蓄水屋顶结合起来,从而形成一种新型的隔热降温屋顶,在屋顶上用床埂分为若干种植床,直接填种植介 质,同时蓄水,栽培各种水中植物。蓄水种植屋顶连通整个层面的蓄水层,弥补了一般种植屋顶隔热不完整、对人工补水依赖较多等缺 点,又兼具有蓄水屋顶和一般种植屋顶的优点,隔热效果更佳,但相对来说造价也较高。种植屋顶不但在隔热降温的效果方面有优越性,而且在净化空气、美化环境、改善城市生态、提高建筑物综合利用效益等方面都具有极为重要的作用,是具有一定发展前景的屋顶形式。,
