教学课件PPT建筑工程测量.ppt

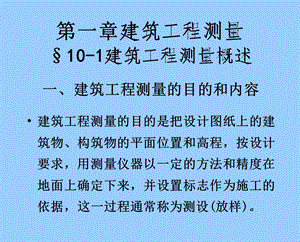

第一章建筑工程测量10-1建筑工程测量概述,建筑工程测量的目的是把设计图纸上的建筑物、构筑物的平面位置和高程，按设计要求，用测量仪器以一定的方法和精度在地面上确定下来，并设置标志作为施工的依据，这一过程通常称为测设(放样)。,一、建筑工程测量的目的和内容,二、建筑工程测量的原则,为保证各个建(构)筑物的平面和高程位置都符合设计要求，互相连成统一的整体，建筑工程测量和测绘地形图一样，也要遵循“从整体到局部，先控制后碎部”的原则。即先在施工现场建立统一的平面控制网和高程控制网，然后以此为基础，测设出各个建筑物和构筑物的位置。,三、施工坐标系与测量坐标系的坐标转换,施工坐标系亦称建筑坐标系，为便于进行建筑物的放样，其坐标轴一般应与建筑物主轴线相同或平行。,10-2施工控制测量,在勘测阶段所建立的测图控制网，由于当时设计位置尚未确定，所以无法考虑满足施工测量精度与密度的要求，而且在施工现场，由于大量的土方填挖，原来布置的测图控制点往往会被破坏掉。,一、概述,因此，在施工前应在建筑场地重新建立施工控制网，以供建筑物的施工放样和变形观测等使用。相对于测图控制网来说，施工控制网具有控制范围小、控制点密度大、精度要求高、使用频繁等特点。,二、建筑基线,建筑基线应临近建筑物并与其主要轴线平行，以便使用比较简单的直角坐标法来进行建筑物的放样。通常建筑基线可布置成三点直线形、三点直角形、四点丁字形和五点十字形，如图10-2所示。建筑基线主点间应相互通视，边长为100400m，点位应便于永久保存。,三、建筑方格网,l建筑方格网的布设建筑方格网的设计应根据建筑物设计总平面图上的建筑物和各种管线的布设，并结合现场的地形情况而定。设计时先定方格网的主轴线，后设计其他方格点。,2建筑方格网主轴线的测设建筑方格网主轴线点的定位是根据测量控制点来测设的。首先将测量控制点的测量坐标换算成施工坐标。,3建筑方格网的详细测设在主轴线测定后，随之详细测设方格网。,一、主轴线测设建筑物主轴线是多层建筑物细部位置放样的依据，施工前，应先在建筑场地上测设出建筑物的主轴线。根据建筑物的布置情况和施工场地实际条件，建筑物主轴线可布置成三点直线形、三点直角形、四点丁字形及五点十字形等各种形式。,10-3多层民用建筑施工测量,1根据建筑红线测设主轴线在城市建设中，新建建筑物均由规划部门给设计或施工单位规定建筑物的边界位置。由城市规划部门批准并经测定的具有法律效用的建筑物边界线，称为建筑红线。建筑红线一般与道路中心线相平行。,2根据建筑方格网测设主轴线在施工现场有建筑方格网控制时，可根据建筑物各角点的坐标利用第九章介绍的直角坐标法来测设主轴线。,3根据现有建筑物测设主轴线,在现有建筑群内新建或扩建时，设计图上通常给出拟建的建筑物与原有建筑物或道路中心线的位置关系数据，建筑物主轴线就可根据给定的数据在现场测设。,二、定位测量,l房屋基础放线在建筑物主轴线的测设工作完成之后，应立即将主轴线的交点用木桩标定于地面上，并在桩顶上钉小钉作为标志，再根据建筑物平面图，将其内部开间的所有轴线都一一测出。,然后检查房屋各轴线之间的距离，其误差不得超过轴线长度的1/2000。最后根据中心轴线，用石灰在地面上撒出基槽开挖边线，以便开挖。,2龙门板的设置施工开槽时，轴线桩要被挖掉。为方便施工，在一般多层建筑物施工中，常在基槽外一定距离(至少l.5m)外钉设龙门板,3轴线控制桩的测设龙门板由于在挖槽施工时不易保存，目前已较少采用。现在多采用在基槽外各轴线的延长线上测设轴线控制桩的方法，作为开槽后各阶段施工中确定轴线位置的依据。,三、基础施工测量,1基槽抄平建筑施工中的高程测设，又称为抄平。为了控制基槽的开挖深度，当基槽挖到离槽底设计高0.3-0.5m时，应用水准仪在槽璧上测设一些水平的小木桩(水平桩)，使木桩的上表面离槽底的设计高程为一固定值,2垫层中线投测与高程控制垫层打好以后，根据轴线控制桩或龙门板上的轴线钉，用经纬仪把轴线投测到垫层上，然后在垫层上用墨线弹出墙中心线和基础边线，以便砌筑基础。,3防水层抄平与轴线投测当基础墙砌筑到0位置下一层砖时，应用水准仪测设防水层的高程，其测量容许误差为5mm。防水层做好后，根据轴线控制桩或龙门板上的轴线钉进行投点，其投点容许误差为5mm。然后将墙轴线和墙边线用墨线弹到防水层面上，并延伸和标注到基础墙的立面上。,四、主体施工测量,l轴线投测 在多层建筑墙身砌筑过程中，为了保证建筑物轴线位置正确，可用经纬仪把轴线投测到各层楼板边缘或柱顶上。每层楼板中心线应测设长线(列线)12条，短线(行线)23条，其投点容许误差为5mm。然后根据由下层投测上来的轴线，在楼板上分间弹线。,2高程传递多层建筑物施工中，要由下层梯板向上层传递高程，以便使楼板、门窗口、室内装修等工程的高程符合设计要求。,10-4工业厂房施工测量,一、工业厂房柱列轴线的测设,二、工业厂房柱基施工测量,l柱基的测设柱基测设就是根据基础平面图和基础大样图的有关尺寸，把基坑开挖的边线用白灰标示出来以便开挖。,2基坑的高程测设当基坑挖到一定深度时，应在坑壁四周离坑底设计高程0.30.5m处设置几个水平桩，参看图10-12，作为基坑修坡和清底的高程依据。,3基础模板的定位打好垫层以后，根据坑边定位小木桩，用拉线的方法，吊垂球把柱基定位线投到垫层上，用墨斗弹出墨线，用红漆画出标记，作为柱基立模板和布置基础钢筋网的依据。,三、工业厂房构件的安装测量,l厂房柱子安装测量(l)柱子安装前的准备工作(2)柱子安装测量(3)校正柱子时应注意两个问题,2吊车梁安装测量吊车梁的安装测量主要是保证吊车梁中线位置和梁的标高满足设计要求。(1)吊车梁安装时的高程测量(2)吊车梁安装时的中线测量,3吊车轨道安装测量吊车轨道安装测量的目的是保证轨道中心线、轨顶标高均符合设计要求。(l)在吊车梁上测设轨道中心线(2)吊车轨道安装时的高程测量(3)吊车轨道检查测量,10-5高层建筑施工测量,一、概述高层建筑物的施工测量有别于一般建筑物的施工测量。由于建筑层数多、高度高以及结构竖向偏差直接影响工程质量和受力情况，故高层建筑施工测量的主要问题是控制竖向偏差。高层建筑施工所选用的仪器和测量方法要适应结构类型、施工方法和场地情况。另外，高层建筑物由于建筑结构复杂，设备和装修标准较高，特别是高速电梯的安装等，对施工测量精度要求亦高，各种限差在设计图纸中均有详细说明。,二、桩位放样及基坑标定,l桩位放样2建筑物基坑标定(l)投线交会法(2)主轴线法(3)极坐标法,三、基坑支护工程监测,高层建筑物大都设有地下室，施工时会出现深基坑工程。从地表开挖基坑的最简单办法是放坡大开挖，既经济又方便。在城市，由于施工场地狭窄，不可能采用放坡开挖施工，而常采用深基坑支护措施，其目的是保证在挖土时边壁的稳定。,四、轴线的竖向投测,高层建筑物施工测量中的主要问题是控制垂直度，即将建筑物基础轴线准确地向高层引测，并保证各层相应的轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。1外控法2内控法,五、高程传递,高层建筑物施工中，要由下层楼面向上层传递高程，使上层楼板、门窗口、室内装修等工程的高程符合设计要求。传递高程的方法与多层建筑物高程传递的方法相同。,10-6建筑物的变形观测,为保证工程建筑物在施工、使用和运行中的安全，以及为建筑设计积累资料，通常需要对工程建筑物及其周边环境的稳定性进行观测，这种观测称之为建筑物的变形观测。变形观测的主要内容包括沉降观测、倾斜观测、位移观测和裂缝观测等。,一、沉降观测,l水准点和沉降观测点的设置2沉降观测的一般规定3沉降观测的成果整理4沉降观测中常遇到的问题及其处理,位移观测是测定建筑物(基础以上部分)在平面上随时间而移动的大小及方向。位移观测首先要在建筑物旁埋设测量控制点，再在建筑物上设置位移观测点。1角度前方交会法2基准线法,二、位移观测,三、倾斜观测,1、水准仪观测法2、经纬仪观测法,四、裂缝观测,一旦发现建筑物有裂缝，除了要增加沉降观测的次数外，应立即进行裂缝变化的观测。为了观测裂缝的发展情况，要在裂缝处设置观测标志。,10-7竣工总平面图的编绘,一、编绘竣工总平面图的意义1它是对建筑物竣工成果和质量的验收测量；2它将便于日后进行各种设施的维修工作，特别是地下管道等隐蔽工程的检查和维修工作；3为企业的扩建提供了原有各项建筑物、地上和地下各种管线及测量控制点的坐标、高程等资料。,二、编绘竣工总平面图的方法和步骤,l绘制前准备工作2竣工总平面图的编绘,三、竣工总平面图的附件,(1)建筑场地及其附近的测量控制点布置图及坐标与高程一览表；(2)建筑物或构筑物沉降及变形观测资料；(3)地下管线竣工纵断面图；(4)工程定位、检查及竣工测量的资料；(5)设计变更文件；(6)建设场地原始地形图等。,
