    教学课件PPT建筑防水构造.ppt

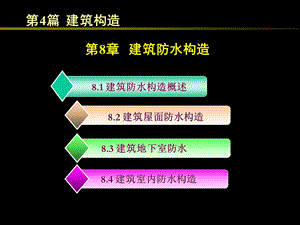

    第4篇 建筑构造,第8章 建筑防水构造,8.1 建筑防水构造概述,8.2 建筑屋面防水构造,8.3 建筑地下室防水,8.4 建筑室内防水构造,第4篇 建筑构造,第8章 建筑防水构造,防水构造基本原则,1.控制建筑物的变形。(热胀冷缩、不均匀沉降等),2.对积水的部位,采取疏导措施。,3.对防水关键部位,采取防水构造措施。(将水堵在外部),8.1 建筑防水构造概述,热胀冷缩导致面砖起鼓(上人屋面),屋面檐口是变形的敏感部位,施工质量差导致墙面开裂,不均匀沉降导致墙面开裂,1、防水等级和设防要求 屋面和地下室防水均为四个防水等级。对工业与民用建筑,一般均应达到一级或二级防水标准。2、在进行建筑防水工程设计前,应根据建(构)筑物类别和工程性质确定防水等级和设防要求,并据此确定防水方案和选择防水料。,建筑防水等级,屋面防水等级和设防要求,有利于疏导和及时排放雨水。,平屋面(建筑找坡或结构找坡):2%5;,坡屋面(结构找坡):普通瓦屋面不设基层屋面板:1:2;普通瓦屋面下设基层屋面板并鋪油毡:1:2.5;石棉瓦屋面:1:3;波形金属瓦屋面:1:4;压型钢板屋面:1:7,平屋面:材料防水-堵,坡屋面:构造防水-导,8.2 建筑屋面防水构造,屋面的坡度,1,压型钢板屋面坡度较缓,草屋面坡度较陡,中国南方传统建筑坡屋顶,北欧传统建筑坡屋顶,构造方式,卷材防水改性沥青卷材、高分子化合物卷材,刚性材料防水防水砂浆和防水细石混凝土,涂膜防水 水泥基涂料、合成高分子涂料、高聚物改性沥青防水涂料、沥青基防水涂料等,以赌为主,导为辅。,平屋面防水构造,2,檐沟外排水,女儿墙外排水,女儿墙带檐沟外排水,雨水口,挑檐,雨水管,散水,雨水口,雨水口,雨水管,雨水管,散水,明沟,女儿墙,女儿墙,挑檐,排水孔,有组织外排水,卷材防水屋面,粘合剂,卷材,冷底子油、沥青胶,溶剂型胶粘剂,沥青类防水卷材,高聚物改性沥青类防水卷材,合成高分子防水卷材,基本层次,结构层,找平层,结合层,防水层,保护层,辅助层次,保温隔热层,隔蒸汽层,找坡层,构造层次,卷材防水屋面女儿墙檐口构造,珍珠岩混凝土,最薄处50钢筋混凝土板,涂刷粘结材料,铺设防水卷材,平屋面卷材防水,防水卷材收头做法,刚性防水屋面的构造,防水层 用不低于C20的细石混凝土整体现浇而成,其厚度40mm,并应配置直径为46mm间距100200mm的双向钢筋网片。,隔离层位于防水层与结构层之间,减少结构变形对防水层的不利影响。用铺纸筋灰、低标号砂浆,或薄砂层上干铺一层油毡等做法。,构造层次,结构层,找平层,找坡层,保温隔热层,防水层,隔离层,珍珠岩混凝土,最薄处50钢筋混凝土板,刚性防水屋面女儿墙檐口构造,珍珠岩混凝土,最薄处50钢筋混凝土板,浮筑层使得防水混凝土不与基层水泥基的材料粘结,可以互相错动,从而减小在温度应力或结构变形应力作用下不同构造层次之间的互相牵制和影响。,防水层混凝土:要求双向配46钢筋,间距不大于200,钢筋在分仓缝处断开,细石混凝土的厚度不小于40,强度等级不少于C20级。,分仓缝:避免屋面刚性防水层产生变形裂缝而设置的,一般宽度为20mm,间距尺寸为4m左右。施工完成后里面需要进行防水处理,如填油膏等。屋面现浇板是不存在分仓缝的。,平屋面刚性防水屋面有关概论:,女儿墙,雨水口,纵坡,平屋面内檐沟雨水口,防水构造方式,传统坡屋面 构造防水,即靠屋面瓦片的构造形式及挂瓦的构造工艺来实现防水。,现代建筑的坡屋面 向以材料防水和构造方式相结合以及多种工艺并进的方向发展。,以导为主,赌为辅。,坡屋面防水构造,3,传统的小青瓦坡屋面,屋面平瓦形态及防水机理,导水,传统平瓦屋面构造层次,现浇钢砼坡屋顶平瓦防水,钢结构压型钢板防水,现代建筑坡屋顶防水构造选择,水源情况无压水及有压水,防水构造材料防水及人工降(变有压水为无压水),8.3 建筑地下室防水,卷材防水层,普通防水混凝土,外加剂防水混凝土(微膨胀剂、防水剂、),改性沥青类(弹性体、塑性体、聚乙烯、),橡胶类(三元乙丙、三元丁、),塑料类(聚氯乙烯、氯化聚乙烯、),橡塑共混类(氯化聚乙烯橡胶共混、),涂膜防水层(橡胶类、树脂类、改性沥青类、聚合 物水泥类),防水砂浆抹面,防水剂防水砂浆,膨胀剂防水砂浆,附加防水层,防水混凝土结构,地下防水构造种类,1,地下室防潮做法,2,防水卷材厚度,防水卷材铺贴前应在基层表面上涂刷基层处理剂,基层处理剂应与卷材及胶粘剂的材料相容,可采用喷涂或涂刷法施工。两幅卷材短边和长边的搭接宽度均不应小于100mm。当采用多层卷材时,接缝应错开1/3幅宽,两层卷材不得相互垂直铺贴。,地下室卷材防水做法,3,卷材防水,涂料防水,室内防水的重点部分 管道穿越楼板的地方:浴室、卫生间、厨房;楼面容易积水的地方:浴室、卫生间、厨房;经常淋水的墙面:浴室、卫生间;,建筑室内防水包括:厕浴间、厨房间、泳池、水池等防水。包括:建筑楼地面防水、墙面防水。,防水措施:,A:楼面比相邻房间降低30mm左右;B:楼面做2%左右的坡度;C:面层下增加防水层;,8.4 建筑室内防水构造,垂直管道穿越处楼面构造,
