桥梁基本知识.ppt

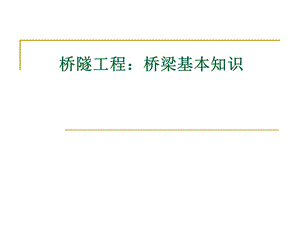

桥隧工程：桥梁基本知识,内容提要,1.桥梁定义 2.桥梁基本组成 3.桥梁术语4.桥梁分类5.几种桥实例,1.桥梁定义,什么叫桥梁？,城市桥梁指城市范围内，修建在河道上的桥梁和道路与道路立交、道路跨越铁路的立交桥及人行天桥。包括永久性桥和半永久性桥，不包括临时性桥、铁路桥、涵洞。,桥梁是供铁路、道路、渠道、管线、行人等跨越河流、山谷或其它交通线路等各种障碍物时所使用的承载结构物。,什么叫城市桥梁？,2.桥梁基本组成,（1）桥面系,指直接承受车辆、人群等荷载并将其传递到主梁（或主拱、主索）的整个桥面构造系统，包括有桥面铺装、人行道、桥面板、伸缩缝、排水孔等构件。,（2）上部结构,是在线路遇到障碍而中断时，跨越障碍的主要承重结构。又称桥孔结构或桥跨结构。,（3）下部结构,下部结构是支承桥跨结构并将恒载和车辆等荷载传至地基的建筑物。包括支座、桥墩、桥台、墩台基础。,桥梁有几部分组成呢？,3.桥梁术语,（1）净跨径,（2）计算跨径,（3）标准跨径,（4）桥梁全长,（5）桥梁高度,（6）桥下净空高度,（7）建筑高度,（8）净矢高,（9）计算矢高,（10）矢跨比,（11）低水位、高水位、设计洪水位,（12）涵洞,4.桥梁分类-4.1 按长度划分,4.桥梁分类-4.2 按结构体系划分,梁式桥主梁受弯拱桥主拱受压刚架桥 构件受弯压吊桥（缆索承重桥）缆索受拉组合体系桥,4.2 按结构体系划分-4.2.1梁式桥,用梁或桁架梁作主要承重结构的桥梁。其上部结构在铅垂向荷载作用下，支点只产生竖向反力。梁式桥为桥梁的基本体系之一。制造和架设均甚方便，使用广泛，在桥梁建筑中占有很大比例。,4.2 按结构体系划分-4.2.2拱桥,用拱作为桥身主要承重结构的桥。拱桥主要承受压力，故可用砖，石，混凝土等抗压性能良好的材料建造。大跨度拱桥则可用钢筋混凝土或钢材建造，可承受发生的力矩。,赵州桥，建于隋代，距今有1400年历史,4.2 按结构体系划分-4.2.2拱桥,拱桥按承重方式又分为：,A.上承式拱桥：,B.中承式拱桥：,C.下承式拱桥：,4.2 按结构体系划分-4.2.3刚架桥,也称刚构桥，上部结构和下部结构连成整体的框架结构。根据基础连结条件不同，分为有铰与无铰两种。这种结构是超静定体系，在垂直荷载作用下，框架底部除了产生竖向反力外，还产生力矩和水平反力。常见的刚架桥有门式刚架桥和斜腿刚架桥等。,安康汉江大桥：钢斜腿刚架铁路桥，脚铰跨度176m，1982年建成。,4.2 按结构体系划分-4.2.4吊桥,利用高强钢丝制成的缆索做主要承重构件，以其跨越大距度的能力而著称荷载通过吊杆使缆索产生拉力，并传递到岸上巨大的锚碇上；分吊桥和斜拉桥两种。有水平反力，跨越能力大，对动荷载要求较高；,湛江海湾大桥，是一座双塔斜拉桥,4.2 按结构体系划分-4.2.4吊桥,悬索桥、斜拉桥、钢管混凝土拱桥均属于吊桥（缆索承重桥）。,A.悬索桥：,B.斜拉桥：,C.钢管混凝土拱桥：,4.2 按结构体系划分-4.2.5组合体系桥,根据结构的受力特点，由几个不同体系的结构组合而成的桥梁称为组合体系。如悬索桥、斜拉桥等也属于组合体系桥梁。,斜拉桥,4.桥梁分类-4.3 按用途划分,公路桥铁路桥公路铁路两用桥农桥人行桥运水桥(渡槽)其它专用桥梁(如通过管路、电缆等）,哈尔滨松花江公路桥,4.桥梁分类-4.4 按材料划分,木桥 钢桥 圬工桥(包括砖、石、混凝土桥)钢筋混凝土桥 预应力钢筋混凝土桥 组合桥,木桥,圬工桥,4.桥梁分类-4.4 按跨越障碍物性质划分,跨河桥跨线桥（立体交叉）高架桥栈桥,跨河桥,4.桥梁分类-4.5 按行车道位置划分,上承式视野好、建筑高度大 下承式建筑高度小、视野差 中承式兼有两者的特点,5.几种桥实例-5.1 悬索桥,英国亨伯桥：悬索桥，主跨1410.8米，1981建成。建成时世界第一。,5.几种桥实例-5.2 拱桥,九溪沟桥：主跨116米，圬工拱桥。所在地：四川、丰都、九溪沟。建成时间：1972年。建成时是世界上跨径最大的石拱桥，保持纪录年之久。,5.几种桥实例-5.3 斜拉桥,广东九江桥：主跨160米；桥梁类型：混凝土斜拉桥；所在地：广东、南海、西江；主桥全长1370米；建成时间：1988年。,5.几种桥实例-5.4 刚架桥,德国本多夫桥：预应力砼单铰连续T构公路桥，主跨208米，1964建成。,
