污水厂生物脱氮除磷工艺讲座PPT.ppt

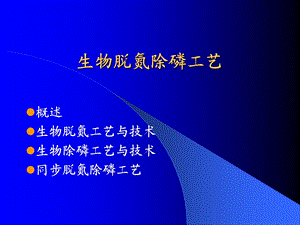

生物脱氮除磷工艺,概述生物脱氮工艺与技术生物除磷工艺与技术同步脱氮除磷工艺,概述,一、营养元素的危害 二、脱氮的物化法 三、除磷的物化法,一、营养元素的危害,氨氮会消耗水体中的溶解氧；氨氮会与氯反应生成氯胺或氮气，增加氯的用量；含氮化合物对人和其它生物有毒害作用：氨氮对鱼类有毒害作用；NO3和NO2可被转化为亚硝胺一种“三致”物质；水中NO3高，可导致婴儿患变性血色蛋白症“Bluebaby”；加速水体的“富营养化”过程；,二、脱氮的物化法,1）氨氮的吹脱法：,二、脱氮的物化法,2）折点加氯法去除氨氮：,每mgNH4+-N被氧化为氮气，至少需要7.5mg的氯。,三、除磷的物化法（混凝沉淀法）,1）铝盐除磷:,羟磷灰石,一般用Al2(SO4)3，聚氯化铝（PAC）和铝酸钠（NaAlO2）2）铁盐除磷：FePO4、Fe(OH)3一般用FeCl2、FeSO4 或 FeCl3、Fe2(SO4)33）石灰混凝除磷:,废水生物脱氮工艺与技术,一、活性污泥法脱氮传统工艺二、缺氧好氧活性污泥法生物脱氮系统（AO工艺）三、氧化沟生物脱氮工艺四、生物转盘生物脱氮工艺,一、活性污泥法脱氮传统工艺,1、三级活性污泥法流程：,1、三级活性污泥法流程：,由Barth首先开创；三级各自具有独立的污泥系统；优点：氨化、硝化、反硝化是在各自的反应器中进行，反应速率快且较彻底；缺点：处理设备多，造价高，运行管理较为复杂。,2、两级活性污泥法脱氮工艺,二、缺氧好氧活性污泥脱氮系统（AO工艺）,又称“前置式反硝化生物脱氮系统”,二、缺氧好氧活性污泥脱氮系统（AO工艺）,在反硝化反应过程中产生的碱度可补偿硝化反应消耗的碱度的一半左右；硝化曝气池在后，使反硝化残留的有机物得以进一步去除，无需增建后曝气池。,三、氧化沟生物脱氮工艺,四、生物转盘硝化脱氮工艺,废水生物除磷工艺与技术,厌氧好氧生物除磷工艺生物法与化学法结合的除磷工艺,生物除磷原理与过程,IPHB（聚羟基丁酸）S聚合磷酸盐,厌氧条件下，除磷菌将磷释放,好氧条件下，除磷菌过量摄取磷,高含磷污泥的排出,一、厌氧好氧除磷工艺(AO工艺),一、厌氧好氧除磷工艺(AO工艺),工艺特点：水力停留时间为36h；曝气池内的污泥浓度一般在27003000mg/l；磷的去除效果好（70%），出水中磷的含量低于1mg/l；污泥中的磷含量约为4%，肥效好；SVI小于100，易沉淀，不易膨胀。,二、Phostrip除磷工艺生物除磷和化学除磷相结合,二、Phostrip除磷工艺,工艺特点：除磷效果好，处理出水的含磷量一般低于1mg/l；污泥的含磷量高，一般为2.17.1%；石灰用量较低；污泥的SVI低于100，污泥易于沉淀、浓缩、脱水，污泥肥分高，不易膨胀。,同步脱氮除磷工艺,一、Bardenpho同步脱氮除磷工艺,工艺特点：各项反应都反复进行两次以上，各反应单元都有其首要功能，同时又兼有二、三项辅助功能；脱氮除磷的效果良好。,二、AAO同步脱氮除磷工艺,工艺特点：工艺流程比较简单；厌氧、缺氧、好氧交替运行，不利于丝状菌生长，污泥膨胀较少发生；无需投药，运行费用低。,二、AAO同步脱氮除磷工艺,？,-3 NH4+,捷径反硝化,
