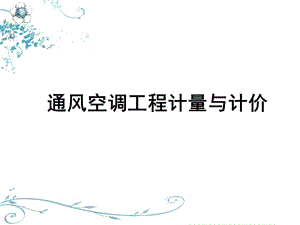

    通风与空调工程计量与计价教学课件PPT.ppt

    通风空调工程计量与计价,知识目标:,了解通风空调工程的一般概念、项目组成、常用材料及设备;理解通风空调工程施工图的基本组成及通风空调工程预算定额、清单计价规范中分部分项工程项目的设置;掌握通风空调工程工程量计算规则、施工图预算定额计价与清单计价的方法。,通风与空调工程基本知识,一、通风工程,(一)通风工程的任务:将被污染的空气或含有大量热蒸汽、有害物质、不符合卫生标准的室内空气直接或经净化后排出室外,把新鲜空气补充进来,使室内达到符合卫生标准或满足生产工艺的要求。通风不仅是改善室内空气环境的一种手段,同时也是保证产品质量、促进生产发展和防止大气污染的重要措施之一。,(二)通风的特点 通风系统不使用循环回风。对送入室内的新鲜空气,不作或仅作简单的加热处理或净化处理。根据需要对排风先净化,或直接排出室内空间。对民用建筑,发热量小污染轻的工业厂房,通常只要求室内空气新鲜清洁,冲淡CO2及异味,并在一定程度上改善室内空气温、湿度及流速,可通过开窗换气,穿堂风处理即可。室内空气环境要求高的场所可考虑新风系统,包括单向流、双向流和全交换热回收新风系统。,1.按通风系统工作的动力不同,通风可分为自然通风和机械通风两种。自然通风是依靠自然界的动力(风压或热压)来使室内外的空气进行交换,从而实现室内空气环境的改变。如下图所示。,(三)通风系统的分类,图5.1 风压作用的自然通风,图5.2 热压作用的自然通风,图5.3 利用风压和热压的自然通风,图5.4 管道式自然通风,“风压”:由于室外气流会在建筑物迎风面上造成正压,且在背风面上造成负压,在此压力作用下,室外气流通过建筑物上的门、窗,等孔口,由迎风面进入,室内空气则由背风面或侧面出去。,“热压”:由于室内、外温度不同,存在着空气密度的差异,形成室内、外空气重力压差,促使密度大的向下方流动,小的向上方流动烟囱效应。,自然通风不需要另外设置动力设备,对于有大量余热的车间,是一种经济、有效的通风方法。缺点是,无法处理进入室内的室外空气,也难于对从室内向室外排出的污浊空气进行净化处理;其次,自然通风受室外气象条件影响、通风效果不稳定。,机械通风就是借助通风机所产生的动力强迫空气沿着设定的方向流动,进行室内外空气交换的通风方式。,由于风机的风量和风压可根据需要确定,机械通风能保证所需要的通风量,控制房间内的气流方向和速度,对进风和排风进行必要的处理,使房间空气达到所要求的参数。,机械通风系统的组成 室内进风和排风口、风道、风机、室外进、排风装置(需要时,还应有除尘或吸收装置),2.按通风系统的作用范围,可分为局部通风和全面通风两种方式。局部通风就是在有害物质、高温气体产生的地点对其直接捕获、收集、排放,或直接向有害物产生地送入新鲜空气,从而改善该局部区域的空气环境。即局部排风或送风系统。此系统所需风量小,效果好。,图5.5 局部送风系统示意图,局部送风系统式将符合室内要求的空气输送并分配给局部工作区,一般设置在生产有毒有害物质的厂房。,图5.6 局部机械排风系统示意图,局部排风系统由局部排风罩、风管、净化设备和风机组成。,1-工艺设备 2-局部排风罩 3-排风柜 4-风道5-风机 6-排风帽 7-排风处理装置,图5.7 密闭式排风罩,图5.8 柜式排风罩,图5.9 外部吸气排风罩,1)密闭式2)柜式(通风柜)3)外部吸气式4)吹吸式5)接受式,局部排风系统分类,局部排风系统的设备与附件 1、防尘密闭罩和通风柜 可把产生粉尘或有害气体的工艺设备或工艺过程密闭起来,通过排风在罩内形成负压,防止有害物外逸,人员在外面通过工作口操作,或通过观察孔观察工艺过程。2排风罩 如果生产条件限制,不允许将工艺设备密封时,就只能在有害源附近设置排风罩,排风罩分为:吸气罩:借助机械排风造成负压,把有害物吸走。接受罩:利用有害物本身的能量。如热气流的上升作用,把有害物排掉。,3除尘器 用于分离机械排风系统所排出空气中的粉尘,以 防止大气污染并回收空气中的有用物质。4吸收设备 用于消除空气中的有害气体,常采用的有各种吸收塔,活性炭吸附器等。5高空排放设备 受技术条件限制,将未经过处理的或处理不彻底的废气排放到高空,通过在大气中的扩散进行稀释,使降落到地面的有害气体浓度不超过卫生标准中的规定。,全面通风是对整个车间或房间进行换气,以改变室内空气的温度、湿度和稀释有害物的浓度,使该房间的空气环境符合卫生标准的要求。全面通风可以分为全面送风系统、全面排风系统及全面送排风系统。下图所示为全面机械送风系统。,图5.10 全面机械送风,处理室,图5.11 全面机械排风(自然送风),图5.12 全面机械送风(自然排风),1进风口;2空气处理设备;3风机;4风道;5送风口,图5.13 全面通风气流组织示意图,1.通风管道 通风管道是通风系统中的主要部件之一,其作用是用来输送空气。常用通风管道的断面有圆形和矩形两种。同样截面积的风道,以圆形截面最节省材料,而且其流动阻力小,因此采用圆形风道的较好。当考虑到美观和穿越结构物或管道交叉敷设时便于施工,设计多采用矩形风道。,(四)通风系统的主要设备和部件,通风管道常用薄钢板、塑料、胶合板、纤维板、铝箔、钢筋混凝土、砖、石棉水泥、矿渣石膏板和复合材料等制成。,风道的布置,风道的布置应复和通风系统的总体布局,并与土建、生产工艺和给排水等各专业互相协调、配合,一般在进风口、送风口、排风口、空气处理设备、风机的位置确定之后进行。应使风道少占建筑空间,尽量缩短管线、减少转弯和局部构件,这样可减少阻力。,2.阀门 通风系统中的调节阀主要是安装在风道上或风口上,用于调节风量、关闭风口以及风机的启动和系统中的阻力平衡,有的还起到防止系统火灾蔓延的作用。,图5.14 插板阀构造示意图,常用的调节阀有:插板阀、蝶阀、止回阀和防火阀、对开多叶调节阀、三通调节阀等。,调节阀,防火阀,3.室外进风装置是从室外采集洁净空气,即送风,或空调新风系统的新风口、进风塔、进风窗口。,(a)风管侧送风口(b)插板式送、吸风口图5.15 两种最简单的送风口,风口,风道,机械送风系统的进风室常设在建筑物的地下层或底层,也可设在室外进风口内侧的平台上。,图5.17 空气分布器,图5.16 百叶式送风口(a)单层百叶风口(b)双层百叶风口,室外进风口的位置应满足以下要求:1)设置在室外空气较为洁净的地点,在水平和垂直方向上都应远离污染源。2)室外进风口下缘距室外地坪的高度不宜小于2米,并须装设百叶窗,以免吸入地面上的粉尘和污物,同时可避免雨雪的侵入。3)用于降温的通风系统,其室外进风口宜设在背阴的外墙侧。4)室外进风口的标高应低于周围的排风口,宜设在排风口的上风侧,以防吸入排风口排出的污浊空气。5)屋顶式进风口应高出屋面0.5-1.0米,以免吸进屋面上的积灰或被积雪埋没。,图8.18 墙壁式和屋顶式进风装置,图5.19 屋顶上的 室外排风装置,管道式自然排风系统和机械排风系统向外排风通常是由屋面排出。也有由侧墙排出的,但此时排风口应高出屋面。一般室外排风口应设在屋面以上1米的位置,出口处应设置风帽或百叶风口。,4、室内排风装置是将排风系统汇集的污浊空气排至室外,如排风口(罩)、排风塔、排风帽等。,图5-20 通风器的安装,5.风机 风机是通风系统中的重要的动力设备。主要任务是:为空气流动提供动力,克服风道和其他部件、设备对空气流动产生的阻力。风机按其工作原理,可以分为离心式通风机和轴流式通风机两种。离心式风机按其产生的压力不同,可分为三类:(1)低压风机(H1kPa),一般用于送排风系统或空气调节系统。(2)中压风机(1H3kPa),一般用于除尘系统或管网较长、阻力较大的通风系统。(3)高压风机(H3kPa),用于加热炉的鼓风或物料的气力输送系统。,离心风机用于低压或高压送风系统,特别是低噪音和高风压的系统。舒适性空调中的风机一般都使用离心风机。,轴流风机占地面积小、便于维修、风压较低、风量较大,多用于阻力较小的大风量系统。,常见的建筑用风机,屋顶、侧壁排风机:有普通离心式屋顶风机和低噪声离心式屋顶风机,适用于厂房、仓库、高层建筑、实验室、影剧院、宾馆、医院等场合的局部换气。,斜流风机:该系列风机分为单速和双速两种。具有结构紧凑、体积小、维修方便等优点。可以根据不同的使用场合,采用改变安装角度、改变叶片数、改变转速、改变机号等方法达到多方面的使用要求。,高温消防排烟风机:高温消防排烟风机在正常情况下可用于日常的通风换气。遭遇火险时,抽排室内高温烟气,增强室内空气流通。具有耐高温的特点。适用于高层建筑、烘箱、车库、隧道、地铁、地下商场等场合的通风换气和消防排烟。,空调通风风机:离心空调风机具有性能适用范围大、噪声低、重量轻、安装方便、运行可靠的优点。可以与各空调厂的组合空调机组配套。,二、空调工程(一)空调工程的任务 空气调节(简称空调)是指保持建筑物内部空间的空气温度、相对湿度、气流速度和洁净度(室内空气含尘粒的多少)在一定限值内,而不论外界和内部条件如何变化。采用一定技术手段创造并保持满足一定要求的室内空气环境,是空调工程的首要任务。,夏季、冬季舒适性空调室内计算参数,空调可以实现对建筑热湿环境、空气品质全面进行控制,它包含了采暖和通风的部分功能。,能量:1焦耳(j)=1 瓦(w)1 秒(s)1 j=0.2388 cal英制:cal、kcal功率:1 kcal/h=1.163 w 1 kw=860 kcal/h 习惯上的常用单位:马力(匹)HP、冷吨 RT 1 HP=735 w 1 RT=3.516 kw=3024 kcal/h,一般认为:制冷量大于14000W,带风道的空调器称为中央空调或商用空调,其余称为家用空调。中央空调是集中处理空调负荷的系统形式,空调机组产生的冷(热)量是通过一定的介质输送到空调房间的。输送介质主要有三种:空气、水、及制冷剂。据此可将户式中央空调分为风管系统、冷热水系统、制冷剂系统。,制冷量:单位时间内,空调器在名义制冷工况下从空间区域或房间内排除的热量。制热量:单位时间内,空调器在名义制热工况下向空间区域或房间内释放的热量。在小型空调工程中1HP指给压缩机输入735W的功率所能产生的制冷量。与一般的功率单位匹意义是不一样的。这里的1HP 是根据能效比算出来的。日本一般认为空调压缩机的能效比平均为3.4,则输入735W的电能所产生的制冷量为2500W。因此可以说1HP空调的制冷量相当于2500W的制冷量。小1匹一般为2200W,大1匹一般为2800W。,(二)空调系统的组成及分类 空调系统一般由空气处理设备、空气输送管道、空气分配装置和运行调节系统等四个基本部分组成,中央空调的基本组成,冷却水,冷冻水,冷媒,冷凝器,主机,膨胀阀,压缩机,蒸发器,冷却塔,空调末端,空 调 制 冷 系 统 流 程 示 意 图,低温低压气体,7,12,32,37,高温高压气体,低温高压液体,低温低压液体,空调器的基本功能是调节房间空气的温度和湿度。依据系统的用途的不同,空调分为工艺性空调和舒适性空调。舒适性空调的基本工况为制冷、制热和除湿。,空调器要不断把房间内的多余热量转移到室外,使室内温度保持在一个较低的范围内。它包括两个循环制冷循环和空气循环。制冷循环。空调器采用蒸气压缩制冷循环方式,它包括压缩、冷凝、节流和蒸发4个热力过程,如图所示。制冷剂经节流降压后,在室内侧的蒸发器中等压蒸发,吸收潜热,变成低温低压的蒸气,然后经过压缩机压缩,变成高温高压的蒸气,最后在室外侧的冷凝器中冷凝成液体,放出潜热。如此周而复始,不断循环。小型空调器节流装置为毛细管,大、中型空调器节流装置为膨胀阀。,制冷工况,空气循环是利用机内电风扇强迫室内、室外空气按一定路线对流,以提高换热器的热交换效率。空调器的空气循环包括室内空气循环、室外空气循环和新风系统。,室内空气循环,室内空气从回风口进入空调器,通过滤尘网后,进入室内侧蒸发器进行热交换,冷却后再吸入离心风扇,冷风最后由送风口吹回到室内。,空调器制热方式有两种:一种是电热,即电流通过电热丝发热;另一种是热泵制热,即气态制冷剂冷凝放热。在制冷循环中,冷凝器进行的冷凝过程是一个放热过程,蒸发器内进行的蒸发是一个吸热过程,如果将室内侧的蒸发器改作冷凝器,而将室外侧的冷凝器改作蒸发器,空调器就从制冷状态转变为制热状态,而热泵型空调器就是根据这个原理设计的,如图所示。空调器制冷系统中,加一个电磁四通换向阀,以切换高低压制冷剂在管道中的流向,使空调器既能制冷,又能制热。,制热工况,空调器在制冷工况时,蒸发器盘管表面的温度往往低于空气的露点温度,因而室内循环空气流经蒸发器时,空气中的水蒸气就会冷凝成水,落在积水盘上,排出室外,从而使室内空气的含湿量降低。所以,空调器制冷运行时兼有除湿作用。但由于室内空气含湿量减少,绝对湿度降低,并不等于相对湿度也降低。而影响舒适性空调质量的湿度指标是相对湿度而不是绝对湿度,因而有些空调器增加了独立除湿功能。,除湿工况,空调系统有不同的分类方法 1.按空气处理设备设置的集中程度可分为集中式、半集中式和局部式三种。集中式空调根据所处理空气来源不同,又可分为(a)封闭式、(b)直流式和(c)混合式。2.按负担室内热湿负荷所用的介质不同可分为:全空气系统、全水系统、空气水系统、制冷剂系统。,1、集中式空调,空气处理设备和送、回风机等集中设在空调机房内,通过送、回风管道与被调节的空调场所相连,对空气进行集中处理和分配。有集中的冷源和热源,运行可靠,便于管理和维修,但占地面积大。,2、半集中式空调,送入空调房间的新风由空调机房集中处理,空调房间内的空气由分散在房间内的装置处理的系统。适用于空气调节房间较多,且各房间要求单独调节的建筑物。,3、空气-水式空调系统,由经过处理的空气和水共同负担室内热湿负荷,典型装置是风机盘管加新风系统。,4、制冷剂式空调系统,利用直接蒸发的制冷剂吸热来调节室内温度、湿度。,空调系统(集中式)组成示意图,三、空气处理设备,空气处理装置(加热、制冷、加湿、除湿),风机盘管,送风,回风,新风,冷冻水,回风,风管,风机盘管,中央空调风系统,1、风管,采用金属、非金属薄板或其他材料制作而成,用于空气流通。,材料,镀锌风管,圆形不锈钢四通,塑料复合风管,玻璃钢风管,塑料软管,金属软管,规格尺寸,A,B,L,如ABL=5002005000表示风管的宽为500mm,管道的高为200mm,管道的长为5000mm,2、管道保温,岩棉制品,复合保温材料,玻璃棉管壳,发泡橡塑,3、风管配件指风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。,4、风管部件指通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。,5、空调系统末端设备和零部件,空调系统末端设备包括装配式空调机组和风机盘管,其主要的零部件包括风机机组,表冷器,加热器,加湿器,除湿器,空气过滤器,空气分配器等。,1、装配式空调机组,装配式空调机组,袋式过滤器,表冷器,送风机,滴水盘,新回风混合段,空气过滤段,表冷段,风机送风段,风量调节阀,装配式空调机组,装配式空调机组,吊顶式空调机组,立式空调机组,卧式空调机组,2)风机盘管,经处理的新风通过新风送风管送到房间,室内的风通过回风口与送入的新风混合再经过风机盘管处理,达到要求后再送入房间。,风机盘管结构,表冷器在里面,风机盘管种类,卧式风机盘管,立式风机盘管,卡式风机盘管,风机机组,3)其它零部件,表冷器,空气过滤器,冷冻机组站内的设备安装及管道安装,属机械设备安装工程及工业管道工程;冷冻站外墙皮以外通往通风空调设备的供热、供冷、供水等管道,属给排水采暖燃气工程;,冷却塔、制冷机房、水泵房、锅炉房的设备及之间的管道属设备安装工程和工业管道工程范围;由上述机房外墙皮以外的管道属给排水、采暖管道工程范围;空调机房、空调房间的设备及管道属本工程范围。,通过以上的划分和规定,把通风空调工程可划分为以下部分:,本章学习送风系统、排风系统、空调系统安装工程的工程量清单及计价编制。,送风系统工程;,排风系统工程;,空调系统工程;,制冷机房设备安装工程;,锅炉机房设备安装工程工程;,冷却塔设备安装工程;,(一)通风空调工程施工图的组成 施工图是采用规定的图例、符号、绘制规则、统一的文字标注来表示工程实际管路的空间走向和设备的空间位置的。通风空调工程施工图是通风空调工程设计方案的图形化的表示,它表达了设计人员的设计意图,是进行通风空调安装工程施工的依据,也是编制施工图预算的重要依据之一。通风空调工程施工图由设计施工说明、主要设备材料明细表、平面图、系统图、剖面图、系统原理图及详图组成。详图包括部件加工及安装图。,通风空调工程施工图识读,二)通风空调工程施工图的识读 熟悉有关图例、符号,设计及施工说明,通过说明了解系统的组成形式,系统所用的材料、设备、保温绝热、刷油的做法及其他主要施工方法。识读通风与空调施工图时,先读设计说明,对整个工程建立全面的概念。再识读原理图,了解水系统的工艺流程后,识读风管系统图。领会两种介质的工艺流程后,再读各层、各通风空调房间、制冷站、空调机房等的平面图。在识读过程中,按介质的流动方向读,原理图、系统图、平面图相互结合交叉阅读,能达到较好效果。,(1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。建筑概况:介绍建筑物的面积、空调面积、高度和使用功能,对空调工程的要求。设计标准:室外气象参数,夏季和冬季的温湿度及风速。室内设计标准,即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。空调系统及其设备:对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。,空调水系统 系统类型、所选管材和保温材料的安装要求,系统防腐、试压和排污要求。防排烟系统 机械送风、机械排风或排烟的设计要求和标准。空调冷冻机房 冷冻机组、水泵等设备的规格型号、性能和台数,它们的安装要求。(2)平面图和剖面图 平面图表示各层和各房间的通风(包括防排烟)与空调系统的风道、水管、阀门、风口和设备的布置情况,并确定它们的平面位置。包括风、水系统平面图,空调机房平面图,制冷机房平面图等。,剖面图主要表示设备和管道的高度变化情况,并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。(3)风管系统图 表示风管系统在空间位置上的情况,并反映干管、支管、风口、阀门、风机等的位置关系,还标有风管尺寸、标高。与平面图结合可说明系统全貌。,(4)工艺图(原理图)一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程,使施工人员对整个水系统或制冷工艺有全面了解。,原理图(即工艺流程图)可不按比例绘制。(5)详图 因上述图中未能反映清楚,国家或地区又无标准图,则用详图进行表示。例如,同一平面图中多管交叉安装,须用节点详图表达清楚各管在平面和高度上的位置关系。,(6)材料表 材料(设备)表列出材料(设备)名称、规格或性能参数、技术要求、数量等。,1.识读顺序:按照系统图或原理图、平面图、剖面图、大样图的顺序,并按照空气流动方向逐段识读,例如:可按进风口、进风管道、空气处理器或通风机、主干管、支管、送风口顺序识读。2.识读方法及注意事项1)通过原理图或系统图了解工程概况、设备组成及连接关系2)平面图与剖面图结合识读3)通过设备材料表和平、剖面图结合了解设备、材料技术参数、规格尺寸、数量4)通过大样图了解系统细部尺寸5)通过设计施工说明了解设计意图、材料材质、施工技术要求.,1.通风方式2.通风系统设置的部位3.通风系统主要设备及组成4.管道的走向以及与设备间的连接关系,例1某建筑物通风及排烟工程,(一)通风空调工程管道制作安装工程量计算 风管(包括薄钢板通风管道、不锈钢通风管道、铝板风管、塑料风管、玻璃钢通风管道、复合型通风管道)制作安装的工程量,按施工图所示的不同规格以展开面积计算,以“”计量。,通风空调工程制作安装工程量计算,圆形风管 F=DL式中 F圆形风管展开面积()D圆形风管直径 L管道中心线长度矩形风管 F=2(A+B)L式中 F矩形风管展开面积()A、B分别为矩形风管断面的长和宽(m),各种材质、各种形状的风管均以施工图示的不同规格以展开面积()计算,不扣除检查孔、测定孔、送风口、吸风口等所占面积。风管长度一律与施工图示中管线长度为准,包括弯头、三通、变径管、天圆地方等管件的长度,但不得包括部件(风管阀门、风口、风帽、罩类、风压箱、消声器等)的长度。直径和周长按图示尺寸为准展开,咬扣重叠部分已包括在定额内,不得另行计算。,蝶阀:L=150mm。止回阀:L=300mm。密闭式对开多叶调节阀:L=210mm。圆形风管防火阀:L=风管直径D+240mm。矩形风管防火阀:L=风管高度B+240mm。,部分通风部件的长度如下:,通风管道主管与支管从其中心线交点处划分,以确定中心线长度,如下图所示:,主管展开面积为:S1=D1L1支管展开面积为:S2=D2L2,斜三通,正三通,主管展开面积为:S1=D1L1支管展开面积为:S2=D2L2,D1,D2,主管展开面积:S1=D1L1,支管1展开面积为:S2=D2L2,支管2展开面积为S3=D3(L31+L32+r),三通管弯头,方形直管,天园地方,园管三通,圆形弯管,圆形直管,风管高,L管道中心线长度,F=D L,圆形直风管,矩形直风管,F=2(A+B)L,矩形异经管,圆形异径管,圆形管和矩形管弯头,圆形管弯头展开面积:,矩形管弯头展开面积:,圆形管和矩形管三通,圆形管三通展开面积:,F圆=(D+d)H,当 H5D,矩形管三通展开面积:,天圆地方,1)天圆地方展开面积:,2)工作内容及顺序:风管制作:放样、下料、卷圆、折方、轧口、咬口、制作直管、管件、法兰、吊托支、钻孔、铆焊、上法兰、组对。风管的安装:找标高、打支架墙洞、配合预留孔、埋设托支架、组装、风管就位、找平、找正、制垫、垫垫、上螺栓、紧固。,薄钢板通风管道制安:根据薄钢板的材质、风管的断面形式、直径(或周长)、壁厚不同分别列出,包括镀锌薄钢板圆形风管、镀锌薄钢板矩形风管、薄钢板圆形风管、薄钢板矩型风管等。分别套用清单综合单价,其定额编号:9-599-82。,通风空调管道按材质分为:薄钢板通风管道、净化通风管道、不锈钢通风管道、铝板通风管道、塑料通风管道、玻璃钢通风管道。,(二)通风空调管道制作安装综合单价套用,除此之外,定额还列出了弯头导流叶片、风管检查口、温度、风量测定孔等制作安装定额子目。如:,未计价材:各种钢板,风管导流片、风管检查口、温度计风量测定孔制安:按图示叶片按面积、风管检查孔按“kg”、温度计风量测定孔按个计算,分别套用清单综合单价,其编号:9-83,84,85。导流片等所用的镀锌钢板、型钢材料费均包括在单价内,为定额计价材。,单叶片计算公式:F=Rb双叶片计算公式:F=(R11R22)b,导流叶片,单叶片,双叶片,式中:b导流叶片宽度 弧度=角度0.01745 角度中心线夹角 R弯曲半径。,双导流片,单导流片,净化通风管道制安:以镀锌薄钢板矩形净化风管(咬口)的周长分列定额,按图示面积以“”为单位,套用清单综合单价C.9,其定额编号:9-869-89。其中优质镀锌钢板是未计价材,其材料费应另行计入。,不锈钢板风管制安:不锈钢圆形风管根据壁厚和直径不同分别列项,其接口形式为电焊连接,按图示面积()套用清单综合单价,其定额编号:9-909-94。不锈钢板为未计价材料。,不锈钢板风管法兰、吊托支架制作安装:不锈钢板风管制作安装中不包括不锈钢风管法兰、吊托支架制作安装等项目,以“”为计量单 位,分别套用清单综合单价C.9的定额,其编:号9-959-97。其中不锈钢钢板、角钢、螺栓等均为定额计价材料。,铝板通风管道制安:铝板圆形风管按管径壁厚和矩形风管按周长壁厚,以图示面积()套用清单综合单价,其定额编号:9-989-112,其中铝板为未计价材料,应另行计材料费。,铝板通风管道法兰制安:定额未包括铝板通风管道法兰的制作安装,圆形法兰(气焊、手工氩弧焊)、矩形法兰(气焊、手工氩弧焊)、矩形蝶 阀(气焊)、圆形蝶阀等项目,以“”为计量单位,分别套用清单综合单价C.9,其定额编号:9-1139-116。定额中包括了铝板、铝带的材料价值。,塑料通风管道制安:定额包括塑料圆形风管、矩形风管,根据风管直径或周长、壁厚不同分别列项,以图示面积()套用清单综合单价C.9,其定额编号:9-1179-125,塑料板、硬聚氯乙烯板为未计价材料。,玻璃钢通风管道安装:安装定额根据风管断面形式不同分为圆形风管、矩形风管两大类,又根据风管直径或周长、壁厚不同分别列项,按图示面积()套用清单综合单价,其定额编号:9-1269-141。其中玻璃钢风管为未计价材料,应另行计入。,复合型通风管道制安:定额包括复合型圆形风管、矩形风管,根据风管直径或周长不同分别列项,按图示面积()套用套用清单综合单价,其定额编号:9-1429-150子目,复合型板材、热敏铝箔胶 带(m)为未计价材料。,说明:整个通风系统设计采用渐缩管均匀送风时,圆形风管按平均直径,矩形风管按平均周长,套用相应规格子目,其人工应乘以系数2.5。其换算方法如下:,柔性软风管及软管接口制作安装:一般指由金属、涂塑化纤织物、聚脂、聚乙烯、铝箔等材料制成的软风管,安装按图示管道中心线的长度,以“m”为计量单位,软管接口制作安装以“”为计量单位,柔性软风管阀门安装以“个”为计量单位,分别套用清单综合单价C.9定额,其编号:9-1519-160、9-161。柔性软风管为未计价材。,渐缩风管,D1,D2,A,B,a,b,F()=L/2(D1+D2),F()=(ABab)L,L,例:某通风系统采用=2.5mm薄钢板圆形渐缩风管均匀送风,风管大头直径D=880mm、小头直径D=320mm、管长100m,请计算子目综合单价。解:该系统是圆形渐缩风管,按套用清单综合单价C.9规定相应子目,其人工费乘以系数2.5进行换算。圆形风管平均直径=(880+320)/2=600mm 工程量=dL=3.140.6100=188.4 综合单价(9-69 调)=1250.87+471.28(2.5-1)=1957.87(元)工程综合费=1957.87188.4/10=1957.8718.84=36884.76(元),镀锌薄钢板风管子目中的板材是按镀锌薄钢板编制的,如不用镀锌薄钢板时,板材可以换算,其他不变。,软管接头使用人造革而不使用帆布时可以换算。,如制作空气幕风管时,按矩形风管平均周长套用相应风管规格子目,其人工乘以系数3,其余不变。换算方法同渐缩管的换算方法。,子目中包括了管件及法兰、加固框和吊托支架,不包括过跨风管落地支架。落地支架套用设备支架子目。,如设计安装使用的法兰垫料品种与定额子目中的法兰垫料不同时可以换算,但人工不变。换算标准是:1kg橡胶板换算为0.125kg泡沫塑料;1kg橡胶板换算为0.5kg闭孔乳胶海绵;,净化通风管道制作安装子目中包括了管件及法兰、加固框和吊托架,不包括过跨风管落地支架。落地支架另行计算,套用设备支架子目。,净化通风管道使用板材,如设计要求厚度不同时,可以换算,人工机械不变。板材可以换算,其他不变。,净化通风管道圆形风管套用矩形风管有关子目。风管涂密封胶是按全部口缝外表面涂抹考虑的,如设计要求口缝不涂抹而只在法兰处涂抹者,每10平方米风管减去密封胶1.5kg,人工0.37工日。型钢未包括镀锌费,如设计要求镀锌时,镀锌费另计。铝制孔板风口如需电化处理时,电化处理费另计。,不锈钢管矩形风管套用圆形风管有关子目。不锈钢管的法兰及吊托支架另执行子目。风管凡以电焊考虑的子目,如需使用手工氩弧焊时,其人工应乘以系数1.238,材料乘以系数1.163,机械乘以系数1.673。,例:某通风工程不锈钢板圆形风管,施工时须采用手工氩弧焊。设风管直径为500mm,壁厚为2mm。试确定其定额单价。解:按题意不锈钢板圆形风管的定额编号9-92采用手工氩弧焊时,其人工应乘以系数1.238,材料乘以系数1.163,机械乘以系数1.673,则:综合单价(9-92H)=1209.161.238+276.81.163+654.421.673+549.12+360.35 注:综合单价各分册、章说明或附注中允许人工费、机械费乘以系数或增加工日、机械台班时,仅调整人工费、机械费,其他费用均不得调整。,铝板通风管道及部件以气焊考虑的子目,如须使用手工氩弧焊时,人工乘以系数1.154,材料乘以系数0.852,机械乘以9.242。其换算方法同不锈钢风管手工氩弧焊时换算方法。风管制作安装子目中包括管件,但不包括法兰和吊托支架,法兰按9-113116子目计,吊托支架另计。,塑料通风管道及部件定额规格表示的直径为内径,周长为内周长。风管制作安装定额中已包括管件、法兰、加 固框,但不包括吊托支架、吊托支架另行计算。,塑料风管定额中的法兰垫料,如设计要求使用的材料品种不同时,可以换算,但人工不变。通风管道及部件的厂外运输费,按各省、市、区的有关规定执行。,定额中未包括风管穿墙、穿楼板的孔洞修补。发生时执行各地区建筑工程定额中的有关规定。,风管检查孔制作安装以“100”为计量单位。工程量计算可查国标通风部件标准重量表。风管温度和风量的测定孔制作安装,按其型号以“个”为计量单位。风道(以砖、石、混凝土、木、石膏板等制作、安装的通风管道),按土建定额有关规定计算。,5)通风管道工程量计算及综合单价套用实例:,例:图示为某学校电话室空调管道平面图、系统图。风管为=1mm的镀锌钢板(咬口)。试计算:二层房间内水平管道、走廊内送风干管和支管的制安工程量及定额套用;风量测定孔的制安工程量及定额套用。解:风管制作安装工程量:从K-1平面图、系统图可知,计算管道是一条均匀送风管道,其截面是均匀减小的;通风管道系统有三部分组成即新风管道、送风管道、回风管道;风量测定孔一个。其计算结果如表1所示。定额的套用如表2所示。,注:该系统有风量 测定孔一个,表1 通风管道工程量计算表,(二)风管部件制作安装 部件制作安装,按重量以“100”为计量单位。标准部件重量可根据设计型号、规格查标准图或本册定额附录国标通风部件标准重量表计算;非标准部件按成品重量计算。1.阀类制作安装工程量计算(1)阀类制作工程量 阀类制作分不同种类、类型、规格以“100”为计量单位。(2)阀类安装工程量 阀类安装分不同种类、类型、规格(直径、周长)以“个”为计量单位。2.风口制作安装工程量(1)风口制作工程量。,3 通风空调管道部件安装,通风空调管道部件的制作安装包括各种阀类(旁通阀、启闭阀、保温碟阀、蝶阀、止回阀、插板阀、调节阀、防火阀等)、风口、风帽、罩类、消声器、过滤器、空调部件及设备支架的制作安装工程量计量。,工作内容及顺序:制作:放样、下料、调直、咬口、制作短管、阀板、制作箱体、水槽、制作零件、外框、叶片、网框、调节板、拉杆、导风板、弯管、天圆地方、扩散管、法兰、钻孔、铆焊、组合成型、试装。,空气分布器,散流器,塑料风管部件,双层百叶窗风口,百叶窗风口,风口,散流器,风帽,高效过滤器,消声器,安装:测位、埋设托支架、吊装、对口、安装、找标高、找平、找正、焊接管道、制垫、垫垫、上螺栓、固定、打洞、埋支架、试动、调整。,标准和非标准部件的制安:按其成品重量以“”为 计量单位,根据设计型号、规格,按C.9综合单价附 录四“国际通风部件标准重量表”计算重量,非标准 部件按图示成品重量计算。部件的安装按图示规格 尺寸(周长和直径)以“个”为计量单位,分别套用 清单综合单价,其编号:9-162212。综合单价中包 括所用的材料费。,标准和非标准部件:调节阀:空气加热器上(旁)通阀、圆形瓣式启 动阀、圆形保温阀、方(矩)形保温阀、圆形蝶阀、(方)矩形蝶阀、圆形风管 止回阀、方形风管止回阀、密闭式斜插 板阀、矩形风管三通调节阀、对开多叶 调节阀、风管防火阀。消声器:片式消声器、矿棉管式消声器、聚脂泡 沫管式消声器、卡普隆纤维管式消声器、弧形声流式消声器、阻抗复合式消声器。,带调节板活动百叶风口(T202-1)单层百叶风口(T202-2)双层百叶风口(T202-2)三层百叶风口(T202-3)连动百叶风口(T202-4)矩形风口(T203)圆形直片散流器(CT211-1)双面送吸风口(T212-2)135型双层百叶风口(CT263-2)活动箅式风口(T261)135型单层百叶风口(CT263-1)网式风口(T262)风管插板风口(T208-1、2)钢百叶窗(J718-1)矩形空气分布器(T206-1)流线型散流器(T211-4)活动金属百叶风口(T718-1)旋转吹风口(T209-1)方形直片散流器、单面送吸风口(T212-1)135型带导流叶片、百叶风口(CT263-3),风口:,风帽:圆伞形风帽、锥形风帽、筒形风帽。筒形 风帽由滴水盘、风帽筝绳、风帽泛水组成。,空调器部件:金属空调器壳体、滤水器、溢水盘。,钢百叶窗及活动金属百叶风口制安:以“”为计量 单位,安装按图示规格尺寸以“个”为计量单位,分 别套用清单综合单价定额,其编号:9-270273,9-274278。定额中包括制作的材料费。,风帽制作安装:风帽筝绳制作安装按图示规格、长 度,以“”为计量单位;风帽泛水制作安装按图示 展开面积以“”为计量单位;分别套用清单综合单 价,预算定额编号:9-387399。,塑料、铝板、玻璃钢风帽制作安装:玻璃钢风帽安装 以“个”为计量单位,塑料、铝板风帽制作以“”为 计量单位,分别套用清单综合单价,预算定额编号:9-4099-413 9-4009-460。其中部件安装定额中未 包括玻璃钢管道部件价值,玻璃钢管道部件为未计价 材,应另行计入。,1)通风工程中风口制作工程量大部分按“100”为计量单位,通常按重量计算的风口有:单层百叶风口、双层百叶风口、三层百叶风口、连动百叶风口、矩形风口、风管插板风口、旋转吹风口、圆形直片散流器等。2)活动金属百叶风口及钢百叶窗的制作按面积计算,以“”为计量单位。(2)风口安装工程量。按图示规格尺寸(直径、周长)以“个”为计量单位。3.风帽制作安装工程量常见的风帽有圆伞型、锥型、筒型等,其制作安装的工程量按重量以“100”为计量单位。其重量计算查标准图T609、T610、T611或本册定额附录。非标准部件按成品重量计算。风帽筝绳按图示规格长度,以“100”为计量单位。风帽泛水,其形状有圆形和方形两种,工程量分不同规格,按图示展开面积以“”为计量单位。,4.罩类制作安装工程量罩类指通风系统中的风机皮带防护罩、电动机防雨罩等,制作安装均以“100”为计量单位。各类排风吸气罩等重量可查阅本册定额附录,套用相应子目;定额中未包括的罩类,可套用相似的子目。皮带防护罩、电动机防雨罩等重量在本册定额附录未列,可查标准图(T108、T109)。5.各类部件支架、设备支架制作安装套 用第九册定额第七章设备支架项目,依图 纸按重量计算。6.消声器制作安装工程量。按重量以“100”为计量单位。常见的有阻性和抗性、共振性、宽频带复合式消声器等。消声器的 重量可查本册定额附录或查标准图T701。,7.空调部件及设备支架制作安装工程量1)钢板密闭门制作与安装,工程量分别按不同规格以“个”计算,保温钢板密闭门执行钢板密闭门项目,其材料乘以系数0.5,机械乘以系数0.45,人工不变。2)钢板挡水板工程量可按空调器断面面积,以“”计算,计算式为:挡水板面积=空调器断面积挡水板张数=AB张数按曲折数和片距分档,套相应定额子目。如挡水板为玻璃挡水板时执行钢板挡水板子目,其材料、机械均乘以系数0.45,人工不变。3)金属空调器壳体、电加热器外壳、滤水器、溢水盘制作与安装依据设计型号按重量以“100”为计量单位计算,重量可查本册定额附录或标准图。非标准部件按成品重量计算。4)设备支架制作安装可根据施工图所示尺寸,查阅标准图集T616等,以“100”计算按不同重量套相应定额子目。清洗槽、浸油槽、晾干架、LWP滤尘器等的支架制作与安装执行设备支架项目。,(三)
