道路勘测设计9道路选线及定线.ppt

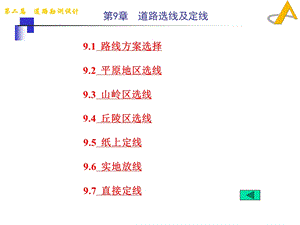

9.1 路线方案选择9.2 平原地区选线9.3 山岭区选线9.4 丘陵区选线,9.5 纸上定线9.6 实地放线9.7 直接定线,9.1.3 选线的步骤和方法,1、路线方案选择：解决起、终点路线基本走向问题2、路线带选择：选定细部控制点，连接这些控制点得路线带3、具体定线：具体定出道路中线,9.2.2 平原区路线布设要点,（一）正确处理道路与农业的关系（二）合理考虑路线与城镇的关系（三）处理好路线与桥位关系（四）注意土壤水利条件（五）正确处理新、旧路的关系（六）尽量靠近建筑材料产地,（一）正确处理道路与农业的关系,1、尽量少占或不占高产田,（一）正确处理道路与农业的关系,2、与农田水利配合对灌溉有利3、利用公路保护低洼村庄和田地,（二）合理考虑路线与城镇的关系,1、国防公路、高等级公路尽量不穿过城镇和居民点2、一般道路经同意可穿过城镇、居民点，但要保证安全3、尽量避开重要电力、电讯设施,（三）处理好路线与桥位关系,1、大、中桥位常是路线的控制点，但原则上应服从路线总方向并满足桥头接线的要求，要桥路综合考虑2、小桥涵位置应服从路线走向,（四）注意土壤水文条件,1、尽可能接近分水岭的地势较高处布线，保证路基的稳定性2、尽量避绕面积较大的湖塘、泥沼和洼地3、如果穿越则选择窄、浅、底平缓之处，且做必要公工程措施，保证稳定性,（五）注意处理新、旧路关系,1、原路低于二级时，能改则改，否则应新建2、原路高于二级，则原有公路留作辅道,9.3 山岭区选线,（1）沿河（溪）线、山腰线、越岭线、山脊线,9.3 山岭区选线,（2）沿溪线特征：地形、地质灾害、水害（3）路线布局：河岸选择、线位高低、跨河地点三者关系,9.3 山岭区选线,（1）沿河（溪）线、山腰线、越岭线、山脊线,（2）越岭线特征：纵断面为主导（3）路线布局：垭口选择、过岭标高选择、两侧展线三者关系,
