钢筋基础、柱工程造价培训.ppt

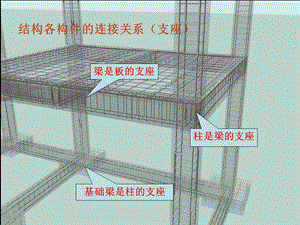

柱是梁的支座,基础梁是柱的支座,梁是板的支座,结构各构件的连接关系（支座）,钢筋平法图集适用范围,现浇混凝土柱现浇混凝土剪力墙现浇混凝土梁,03G101-1,03G101-2,04G101-3,04G101-4,08G101-5,06G101-6,现浇混凝土板式楼梯,筏形基础,现浇混凝土楼板与屋面板,箱形基础及地下室结构,条形基础、独立基础、桩承台,G101系列图集,结构工程所需要计算的钢筋量,柱,剪力墙,梁,板,其它,第一章 柱,钢筋种类1.纵筋2.箍筋,柱所需要计算的钢筋工程量有哪些？,一.基础层柱插筋构造,一.基础层-柱根部位示意图,03G1011 P41（GB50010-2002 P178）,一.基础层柱钢筋,基础插筋的计算公式：长度弯折长度a+锚固竖直长度+非连接区Hn/3+搭接长度Lle,04G101-3P45,一、柱插筋计算,基础插筋的计算公式：长度弯折长度a+锚固竖直长度+非连接区Hn/3+搭接长度Lle,一.柱基础层钢筋算法,三.首层柱纵筋算法,纵筋长度首层层高-首层非连接区Hn/3+二层非连接区max(Hn/6，hc，500)+搭接长度LlE,四.中间层柱纵筋算法,纵筋长度2层层高-2层非连接区+3层非连接区+搭接长度LlE,标准层：纵筋长度标准层层高-本层非连接区+上一层非连接区+搭接长度LlE,边柱,角柱,中柱,五、顶层柱纵筋计算,五、顶层柱纵筋计算,中柱（2，B位置）中柱纵筋长度顶层层高-顶层非连接区-梁高+梁高-保护层+12d,五、顶层柱纵筋计算,角柱（边柱）,五、顶层柱纵筋计算,角柱（边柱）,外侧钢筋长度：顶层层高max本层楼层净高Hn/6，500，柱大边梁高1.5LaE,内侧纵筋长度：顶层层高max本层楼层净高Hn/6，500，柱大边）梁高锚固其中锚固长度取值为：当柱纵筋伸入梁内的直段长Lae时，则使用弯锚形式：柱纵筋伸至柱顶后弯折12d；锚固长度梁高保护层12d；当柱纵筋伸入梁内的直段长LaE时，则为直锚：柱纵筋伸至柱顶后截断；角柱内侧钢筋根数为：1根角筋，b边钢筋总数的1/2，h边钢筋总数的1/2。,顶层柱纵筋算法,角柱（边柱）,顶层柱纵筋构造,黑色纵筋锚固长度是从梁底开始1.5lae/la灰色标识纵筋锚固为12d,边柱,箍筋,柱箍筋的拆分,箍筋,沿复合箍周边，箍筋局部重叠不宜多于两层,箍筋,箍筋长度计算,在钢筋的预算工程量计算时，因钢筋混凝土柱、梁中的箍筋长度没有统一的计算规定，方法比较混乱。目前常用以下几种方法:,1、长度=箍筋矩形长度+6.25d*22、长度=箍筋矩形长度+4.9d*23、长度=箍筋矩形长度+不同直径的估计钩长4、长度=构件横截面外形长度-5cm,但如果以施工验收规范（GB50204-2002），从理论上推算计算式如下：1、长度=（B-2*保护层+H-2*保护层）*2+26.5d（下料理论算法）2、长度=（B-2*保护层+H-2*保护层）*2+8d+11.9d*2（放样理论算法）,柱箍筋的计算,柱箍筋的计算,1.9d的来源GB50204-2002弯钩计算5.3.1箍筋弯钩计算5.3.2,柱箍筋的计算,柱箍筋的计算,柱箍筋的计算,柱箍筋根数计算基础层,根数（基础高度-基础保护层）/间距-1,柱箍筋根数计算基础相邻层或1层,柱箍筋根数计算基础相邻层或1层,柱箍筋根数计算中间层,柱箍筋根数计算顶层,圆形柱,实际施工现场-剪力墙中钢筋,暗梁及暗柱均为剪力墙的一部分，且从属于剪力墙构件，施工过程中剪力墙与暗梁及柱重叠部分剪力墙的纵筋或水平筋连续通过，施工时必须满足剪力墙的自身的保护层需要，而暗梁或者暗柱的钢筋是位于剪力墙内部的，即在计算暗梁或暗柱箍筋时要扣减墙的保护层还要扣减墙的一个钢筋直径，其实两个数据之和和柱的保护层厚基本一致,连梁、暗柱保护层如何取？,A,B,A,C,D,A:A支座宽弯折La6.25dB：B支座宽/2弯折La6.25dC：C支座宽弯折La6.25dD：D弯折La6.25d,支座内边线支座中轴线支座中心线支座外边线,独立基础底板钢筋构造,04G101-6P44,独立基础底板钢筋构造,短向采用两种配筋,04G101-6P44,对称独立基础底板长度缩短10%构造,柱插筋构造,独立基础容许竖向直锚长度=LAE时的抗震柱插筋锚固构造。,06G101-6P66,
