钢筋混凝土工程讲义讲稿(图文丰富).ppt

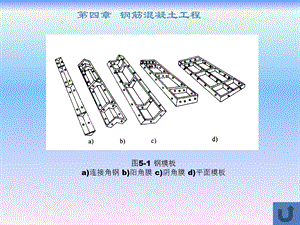

第四章 钢筋混凝土工程,图5-1 钢模板a)连接角钢 b)阳角膜 c)阴角膜 d)平面模板,第四章 钢筋混凝土工程,图5-2 钢模板连接件a)U型卡连接 b)L型插销连接 c)钩头螺栓连接 d)紧固螺栓连接 e)对拉螺栓连接1圆钢管钢楞 23型扣件 3钩头螺栓 4内卷边槽钢钢楞5蝶型扣件 6紧固扣件 7对拉螺栓 8塑料套管 9螺母,第四章 钢筋混凝土工程,3型扣件实景图,第四章 钢筋混凝土工程,图5-3 钢模板的支撑件a)立柱 b)斜撑 c)柱箍 d)平面组合桁架1顶板 2插管 3插销 4转盘 5套管 6底板 7螺杆 8定位器 9夹板(角钢),第四章 钢筋混凝土工程,图5-4 折叠式台模示意图1面板 2支架 3折叠式支腿 4滚轮 5折板 6梁侧模 7、8、9拆模过程,第四章 钢筋混凝土工程,图5-12 早拆模板体系立体图1升降头 2托梁 3模板块 4可调支柱 5跨度定位杆,第四章 钢筋混凝土工程,图 条基模板剖面图,第四章 钢筋混凝土工程,图5-5 阶梯形独立柱基础模板构造1侧板2斜撑3木桩4铁丝,第四章 钢筋混凝土工程,图5-8 有梁楼板模板构造1楼板模板 2梁侧模板 3搁栅 4横档 5牵杠6夹条7短撑木8牵杠撑9支柱(琵琶撑),第四章 钢筋混凝土工程,图5-9 胶合板模板有梁楼板模板构造,第四章 钢筋混凝土工程,图5-6 胶合板柱模构造,图 柱模板立面图、平面图,第四章 钢筋混凝土工程,胶合板墙模板实景图,电梯井模板K建工072乐志余导师张厚先.jpg,第四章 钢筋混凝土工程,图5-7 钢模板墙模板构造图13型扣件 2内钢楞 3外钢楞 4钢模板 5套管 6对拉螺栓,楼梯俯视图,楼梯侧视图,楼梯仰视图(平层、休息平台梁与上下梯段形势同),图 楼梯模板实景图,图 楼梯模板实景图2,第四章 钢筋混凝土工程,图5-10 楼梯模板立体图 1楞木 2底模 3边侧模 4反扶梯基 5三角木 6吊木 7横楞 8立木 9踢脚板 10顶木 11立柱 12木桩 13斜撑,第四章 钢筋混凝土工程,图5-11 楼梯模板构造,模板验算规定:建设工程安全生产管理条例第四章第二十六条:施工单位应当在施工组织设计中编制安全技术措施和施工现场临时用电方案,对下列达到一定规模的危险性较大的分部分项工程编制专项施工方案,产附具安全验算结果,经施工单位技术负责人、总监理工程师签字后实施,由专职安全生产管理人员进行现场监督:(一)基坑支护与降水工程;(二)土方开挖工程;(三)模板工程;(四)起重吊装工程;(五)脚手架工程;(六)拆除、爆破工程;(七)国务院建设行政主管部门或者其他有关部门规定的其他危险性较大的工程。对前款所列工程中涉及深基坑、地下暗挖工程、高大模板工程的专项施工方案,施工单位还应当组织专家进行论证、审查。本条第一款规定的达到一定规模的危险性较大工程的标准,由国务院建设行政主管部门会同国务院其他有关部门制定。,荷载标准值及其组合:模板自重:按图或查表。混凝土自重:按容重。钢筋自重:按图或查表。混凝土侧压力:按两公式,在一定条件下取值。施工人员设备荷载:据实确定且2.5kNm2。下料荷载:对垂直面模板的水平荷载标准值查表,作用于有效压头高度h。附加水平荷载:取计算工况下竖向永久荷载标准值的2%,作用于支架上端水平方向。风荷载:按建筑结构荷载规范10年一遇风压,基本风压不小于0.2kNm2。荷载组合:承载力计算用荷载基本组合,变形计算用永久荷载标准值(规范4.3.3条)。计算项目:(强度和稳定一般计算式)单杆受力标准值有限值,高大模板支架立杆10kN,一般模板及支架立杆12kN)钢管支架整稳考虑偏心作用(高大模板支架立杆偏心100mm,一般模板支架立杆50mm)。支架钢构件长细比限制(满堂脚手架),第四章 钢筋混凝土工程,第四章 钢筋混凝土工程,图5-15 新浇混凝土对模板侧面的压力标准值分布图,风荷载标准值计算,模板计算举例。要求验算支架承载力。某建筑工程,建筑高度25m,楼层高度H=2.8m,柱网6m6m,建筑平面长42m、宽18m。现浇钢筋混凝土楼板厚度D=120mm。采用钢管扣件式支架(见图1)。楼板模板面板采用18mm厚胶合板,次楞采用50mm100mm杉木,间距200mm;主楞、纵横向水平杆、支架和扫地杆皆采用483.5钢管,主楞间距800mm。模板所用木材力学性能如下:抗弯强度fw=20MPa,抗剪强度fv=1.7MPa,弹性模量E=10GPa。Q235钢抗弯强度设计值f=205MPa,抗剪强度设计值fv=120MPa,弹性模量E=2.06105MPa。支架设置纵横双向扫地杆,扫地杆距楼地面100mm。支架全高范围内设置纵横双向水平杆,水平杆的步距(上、下水平杆间距)下部1.5m,顶部1.2m,支架纵、横距均为0.8m。支架顶端设置纵横双向水平杆。架体外围沿全高设置竖向剪刀撑,架体内部双向每45m设置竖向剪刀撑。竖向剪刀撑斜杆与地面的倾角宜在4560。,解.为满堂脚手架,图中上部支架步距应为1038mm。1)单根立杆 单根立杆负担面积0.8m0.8m 模板及支架自重G1k=0.75kN/m2 钢筋自重G2k=1.10.12=0.132kN/m2 混凝土自重G3k=240.12=2.88kN/m2 施工人员设备荷载Q1k=2.5kN/m2 风荷载标准值kN/m2。10年一遇基本风压0.35kN/m2,城市密集区风压高度系数Z=1.0,风压体形系数S=1.3,风压风振系数Z=1.0。按建筑周边迎风面高750mm,0.4550.75=0.334kN/m。按力矩平衡(图2、图3)求出风荷载作用下支架立杆的最大压力、拉力标准值。支架立杆间距0.8m,18m宽度立杆总数为18/0.8+124,拉压杆各12根。,Q12=0.003kN,Q12/0.82=0.005kN/m2(注:上式组合系数=1不妥)单杆负担面积0.8m0.8m,,单杆受力N=0.80.88.59=5.5kN12N(满足规范4.3.15条)2)支架整体稳定a)G1+G2+G3+Q1+Q3按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011)l0=kh=1.155(2.758-(2.758-2.335)/(1.5-1.2)(1.4-1.2)1.4=1.1552.4761.4=4.0m(0.80.8间距取0.90.9间距,偏于安全)钢管截面回转半径i=1.58cm立杆较大(比上部步距,张)长细比=400/1.58=253轴压稳定系数=7320/2=7320/2532=0.114偏心距e=53mm,附件弯矩设计值M=5.50.053=0.29kNmf=205MPa(满足),b)G1+G2+G3+Q1+Q4附加水平面荷载(0.75+0.132+2.88)2%=0.075kN/m2,变为线荷载0.07518=1.35kN/m用上述力矩平衡方法求得立杆最大轴压力:0.8/11.5Q12(0.51+1.53+2.55+3.57+4.59+5.511+6.513+7.515+8.517+9.519+10.521+11.523)=1.350.82.8(2.8不妥),Q12=0.038 单杆负担面积0.80.8,所负担压力设计值单杆受力N=0.80.88.66=5.5kN以下同a),此处略。3)杆件长细比(有异议见规范原文处注解,张201303;应为140/1.58=89,满足规范4.3.12条;甚至180/1.58=114,也满足)立杆较大(比上部步距,张)长细比=400/1.155/1.58=219180(不满足规范4.3.12条)。,图10-1 扣件式钢管外脚手架1外立杆;2内立杆;3横向水平杆;4纵向水平杆;5栏杆;6挡脚板;7直角扣件;8旋转扣件;9连墙件;10横向斜撑;11主立杆;12副立杆;13抛撑;14剪刀撑;15垫板;16纵向扫地杆;17横向扫地杆,图10-2 可锻铸铁扣件(a)直角扣件;(b)旋转扣件;(c)对接扣件,第四章 钢筋混凝土工程,(三)模板验算举例 例5-1 柱模板验算 某框架结构柱截面宽度B=600mm,柱截面高度H=500 mm,柱模板的总计算高度H1=3m。柱模板构造如图5-16。柱箍为2483.5钢管、间距450mm,竖楞为50100方木,面板为竹胶合板、厚度18mm、弹性模量9500 N/mm2、抗弯强度设计值13N/mm2、抗剪强度设计值1.5N/mm2,方木抗弯强度设计值13N/mm2、弹性模量9500N/mm2、抗剪强度设计值1.5N/mm2,钢管弹性模量210000N/mm2、抗弯强度设计值205N/mm2。,图5-16 柱模板构造,图5-17 面板计算简图,图5-18 竖楞方木计算简图,图5-19 B方向柱箍计算简图,第四章 钢筋混凝土工程,例2 墙模板验算 某剪力墙模板面板采用12mm厚竹胶合板模板,构造如图5-20所示。其中,h=600mm,b=250mm。,图5-20 墙模板构造图,图5-21 面板计算简图,图5-22 内楞计算简图,图5-23 外楞计算简图,第四章 钢筋混凝土工程,例3 梁模板验算 某框架梁截面尺寸BD=250750mm,钢筋混凝土楼板厚100mm,楼层高度4.5m,采用18mm厚胶合板面板、钢管脚手架支撑体系,梁底模板支撑方木50100。梁模板构造如图5-24所示。,图5-24 梁模板构造图,图5-25 梁底模计算简图,图5-26 支撑钢管计算简图(力单位:kN),第四章 钢筋混凝土工程,例4 板模板验算 现浇楼板厚100mm,支模尺寸3.3m4.95m,楼层高4.5m,采用组合钢模及钢管支架支撑,要求作支柱承载力验算。解 模板长边沿4.95m方向或3.3m方向,各有多种方案,选如图5-27验算支柱承载力。,图5-27 楼板模板的配板及支撑示意图,2、计算图示钢筋的下料长度(单位:mm)。,1、框架结构现浇钢筋混凝土楼板,厚150mm,支模尺寸为3.54.95m,楼层高为4.5m,采用组合钢模及钢管支架(对接钢管)支模。试作配板设计,并验算支架承载能力。,第五章 钢筋混凝土工程,表5-2 钢筋配料单,第四章 钢筋混凝土工程,钢筋标牌,第四章 钢筋混凝土工程,柱梁板钢筋实景图,第四章 钢筋混凝土工程,柱梁板钢筋实景图2,第四章 钢筋混凝土工程,梁钢筋实景图,第四章 钢筋混凝土工程,南京梁筋绑扎实景图,第四章 钢筋混凝土工程,南京梁筋绑扎实景图2,第四章 钢筋混凝土工程,楼板施工实景图,第四章 钢筋混凝土工程,剪力墙钢筋实景图,第四章 钢筋混凝土工程,剪力墙钢筋保护层浇筑.jpg,第四章 钢筋混凝土工程,板上层筋定位.jpg,名称:钢筋扎钩.绑扎钩.活动扎钩,3.00元/个,第四章 钢筋混凝土工程,11G101系列新平法2011年9月1日正式实施:11G101-1:106页 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、梁、板)11G101-2:56页 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯)11G101-3:98页 混凝土结构施工图平面整体表示方法制图规则和构造详图(独立基础、条形基础、筏形基础及桩基承台),第四章 钢筋混凝土工程,11版板筋端部锚固规定。直段锚固la可不弯钩,第四章 钢筋混凝土工程,11版:AT型楼梯平法施工图,第四章 钢筋混凝土工程,11版:AT型楼梯构造详图,图1 一层板配筋图 1:100,一层板钢筋配料单 表8(按11版),图1 一层板配筋图 1:100,一层板钢筋配料单 表8,第四章 钢筋混凝土工程,图5-61 自落式锥形反转出料搅拌机,第四章 钢筋混凝土工程,图5-62 涡浆式强制搅拌机,第四章 钢筋混凝土工程,图5-63 混凝土搅拌运输车,第四章 钢筋混凝土工程,图5-64 柱塞泵工作原理图,第四章 钢筋混凝土工程,图5-65 振动机械示意图a)内部振动器 b)表面振动器 c)外部振动器 d)振动台,第四章 钢筋混凝土工程,平台混凝土的浇筑02K建工072周游导师张厚先.jpg,第四章 钢筋混凝土工程,图5-66 肋形楼板施工缝位置1楼板 2柱 3次梁 4主梁 51/3梁跨(施工缝位置),第四章 钢筋混凝土工程,图5-66 大体积混凝土浇筑方案a)全面分层 b)分段分层 c)斜面分层,第四章 钢筋混凝土工程,图4-61 导管法水下浇筑混凝土a第一斗混凝土;b挤走导管内水;c混凝土向上推进1隔水塞;2导管;3接头;4混凝土,混凝土强度等级评定(GBT 50107-2010混凝土强度检验评定标准)分批验收:混凝土强度应分批进行验收。同一检验批的混凝土应由强度等级相同、生产工艺和配合比基本相同的混凝土组成。对现浇混凝土结构构件,尚应按单位工程的验收项目划分检验批:可按楼层、施工缝、变形缝划分。程序:取样养护加压取代表值带入判别式。取样:每100盘或100m3(连续浇筑超过1000m3时,200m3)或配合比或工作班或楼层,至少一次(3块,150*150*150)。养护、加压:标养(203、相对湿度90%以上或水中、28天);侧面为上下承压面、每秒0.40.8MPa(48kgf/cm2)的加荷速度、当试体接近破坏而迅速变形时应停止调整试验机油门直至试体破坏。取代表值:对同检验批的混凝土强度,应以同批内标准试件的全部强度代表值来评定。最大值、最小值不超过中间值15%,取平均值;其中一个超过中间值15%,取中间值;两个都超过中间值15%,该组实验数据作废。带入判别式:分3情况:连续生产条件稳定、连续生产条件不稳定但样本数10、不连续稳定且样本数10(非统计法)。,第四章 钢筋混凝土工程,第四章 钢筋混凝土工程,某混凝土试验室配合比为1:2.12:4.37,W/C=0.62,每立方米混凝土水泥用量为290kg,实测现场砂含水率3%,石含水率1%。试求:施工配合比;当用250公升(出料容量)搅拌机搅拌时,每拌投料水泥、砂、石、水各多少。,
