钢结构施工图片.ppt

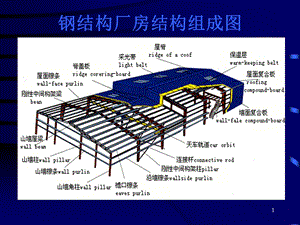

1,钢结构厂房结构组成图,2,1、切割下料(多头直条切割机),多头同时切割可以同时进行，并保证板条两边变形均匀。,3,2、H型钢组立(H型钢组立机),把切割好的板条组成H型钢，并点焊固定,4,H 型钢焊接(H型钢焊接机),用动买弧焊机,用自动埋弧焊机进行焊接,5,H型钢翼缘矫正(H型钢矫正机),对焊缝横向收缩引起的翼缘板变形进行校正,6,H型钢抛丸除锈(H型钢抛丸机),完成端板、筋板焊接、钻孔等工作后进行抛丸除锈,7,成品(涂装),在完成整体矫正后，进行涂装，H型钢制作完毕,8,常用彩板加工设备,9,钢柱吊装,钢柱安装重点控制柱垂直度,10,钢梁安装,横梁安装重点控制高强螺栓扭矩达到要求,11,屋架和檩条安装,屋架和檩条安装要注意弯曲和扭曲变形,12,彩钢板安装,注意板材损伤、板搭接长度等,13,3.工程实例 杭州国际机场航站楼（土法吊装）,14,3.工程实例 杭州国际机场航站楼（土法吊装）,15,3.工程实例 杭州国际机场航站楼（土法吊装）,16,3.工程实例 深圳机场二期航站楼钢结构安装（滑移法）,17,3.工程实例 深圳机场二期航站楼钢结构安装（滑移法）,18,3.工程实例 深圳机场二期航站楼钢结构安装（滑移法）,19,3.工程实例 深圳机场二期航站楼钢结构安装（滑移法）,20,3.工程实例 深圳机场二期航站楼钢结构安装（滑移法）,21,3.工程实例 地王大厦 钢结构安装,22,3.工程实例 地王大厦钢 结构安装技术,23,3.工程实例 香港国际机场屋顶吊装施工,24,3.工程实例 香港国际机场屋顶吊装施工,25,3.工程实例 香港国际机场屋顶吊装施工,26,3.工程实例 中山大学风雨球场索拱结构施工,27,28,29,30,31,32,
