钢结构识图焊缝.ppt

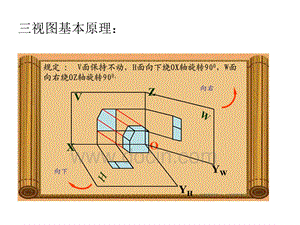

三视图基本原理：,三视图基本关系：长对正，高平齐，宽相等,图纸中零件、构件类型表,索引符号、详图符号：,图样中的某一局部或构件需另见详图时，以索引符号索引如图（a）。索引符号由直径为10mm的圆和水平直线组成，圆和水平线用细实线表示。索引出的详图与被索引出的详图在同一张图纸时，在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在下半圆中间画一段水平细实线如图（b）。索引出的详图与被索引出的详图不在同一张图纸时，在符号索引的上半圆中用阿拉伯数字注明该详图编号，在下半圆中用阿拉伯数字注明该详图所在图纸的编号，如图（c）。,索引符号用于索引剖视详图时，在被剖切的部位绘制剖切位置线，并用引出线引出索引符号，引出线所在的一侧即为投影方向，索引符号的编号同上。,接头类型与焊缝形式,1.焊接接头的基本类型,2.焊缝的形式,坡口焊缝,常见接头中的焊缝类型,焊缝各部分名称,坡口形式,任务一：钢结构的基本知识,二、型钢的种类及表示方法,任务一：钢结构的基本知识,二、型钢的种类及表示方法,任务一：钢结构的基本知识,三、焊缝的种类及表示方法,焊缝连接是现代钢结构中最主要的连接方式,任务一：钢结构的基本知识,三、焊缝的种类及表示方法,（a）对称接头,（b）T形接头,（c）角接接头,（d）搭接接头,三、焊缝的种类及表示方法,三、焊缝的种类及表示方法,三、焊缝的种类及表示方法,三、焊缝的种类及表示方法,焊缝厚度,肢背,肢尖,肢背焊缝长度,肢尖焊缝长度,每条角焊缝的尺寸都包括焊脚尺寸和焊缝长度两个部分。,屋架几何尺寸及内力图,屋架上弦、下弦平面图,屋架立面、侧面图,屋架材料表,屋架零件详图,读图原则：先整体后局部立面、平面、侧面对照看构件序号和材料表对照看,钢屋架施工图是进行钢屋架施工的依据,任务二 钢屋架施工图的组成及识读,项目一 钢屋架施工图的识读,屋架几何尺寸及内力图,上弦平面图,屋架立面图,侧面图,下弦平面图,零件详图,材料表,任务二 钢屋架施工图的组成及识读,节点杆件由两个角钢组成，分别依靠两条侧焊缝连接在节点板上,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,项目一 钢屋架施工图的识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,图左边的数字为该钢屋架的杆件长度,图右边的数字为该钢屋架各杆件的内力，正值代表拉力，负值代表压力,屋架的几何尺寸及内力图,任务二 钢屋架施工图的组成及识读,屋架正面图和侧面图中用各种符号将各杆件的编号、肢尖、肢背焊缝厚度和长度表示出来,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,材料表中将各杆件的型号、长度、数量、自重等各种信息列出，供施工人员查阅。,任务二 钢屋架施工图的组成及识读,任务二 钢屋架施工图的组成及识读,钢屋架施工图根据钢屋架的复杂程度，有不同数量的零件详图，这些详图将各种零件的具体做法说明清楚。,钢屋架施工说明中将材料型号、要求、连接材料等各种图中无法直接表达清楚的信息说明清楚。,施工说明：,任务二 钢屋架施工图的组成及识读,任务三 钢屋架施工图的识读训练,问题：1、图中杆件的焊缝厚度如何确定？2、图中的节点板的形状和尺寸是多少？,任务二 钢屋架施工图的组成及识读,任务三 钢屋架施工图的识读训练,问题：1、图中杆件6和杆件7的焊脚尺寸是多少？肢背和肢尖处的焊缝长度分别是多少？2、图中杆件6和7的型号如何确定？,任务二 钢屋架施工图的组成及识读,任务三 钢屋架施工图的识读训练,项目一 钢屋架施工图的识读,本堂课总结：1、钢结构是目前使用得较多的一种结构形式，其结构施工图比较复杂。2、钢结构施工图的识读重点和难点是构件之间连接构造的识读；3、在识读钢结构施工图时一定要将各种图结合起来看，用专业的知识和眼光细心地看才能真正体会设计者的意图。,
