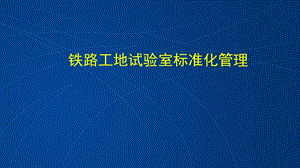

    铁路工地试验室标准化管理.ppt

    铁路工地试验室标准化管理,第一部分 铁路工地试验室设置 第二部分 试验室过程管理与检查 第三部分 试验室其他常见问题,试验室含义,试验室作用,试验室设置标准,试验室有关要求,试验室设立,铁路工地试验室设置,试验室验收,6,5,1.铁路工地试验室含义:铁路工地试验室(以下简称试验室)是母体试验室派驻、承担授权范围内试验检测任务的现场机构,同时作为参建单位的独立机构履行规定的管理职责。,“为什么设立工地试验室”“铁路工地试验室”:是指工地试验室试验检测能力要满足铁路规范、标准的需要。“授权范围”:指工地试验室要经过母体试验室的授权,在授权试验检测范围内开展工作。“试验室五个特性”:独立性、专业性、科学性、权威性、客观性。Y P1,一、铁路工地试验室设置,2.试验室作用:2.1保证原材料质量。2.2保证施工过程质量。,一、铁路工地试验室设置,2.试验室作用:2.1保证原材料质量。2.2保证施工过程质量。,一、铁路工地试验室设置,一、铁路工地试验室设置,【以下简称“Q/CR9204-2015标准”在原铁道部铁路建设项目工程试验室管理标准TB10442-2009的基础上修编而成。】,3.试验室设置标准:主要是4个文件:1个标准、1个意见、1个管理办法、1个暂行规定。3.1铁路建设项目工程试验室管理标准(Q/CR9204-2015)。,一、铁路工地试验室设置,新标准的主要修订内容:与原TB10442标准相比,铁路建设项目工程试验室管理标准(Q/CR9204-2015)主要修订内容有:1.明确了施工、监理单位试验室不得由同一母体试验室授权。2.细化了施工单位中心试验室、试验组的设立条件。3.统一了监理单位中心试验室、试验组的设立条件。4.强调了试验工作信息化管理的相关要求。5.完善了试验工作管理制度、组织机构、检测流程以及质量体系等内容。6.明确了试验报告签发人的资格条件。7.补充了试验室环境条件有关要求。,一、铁路工地试验室设置,【以下简称“284号意见”,对人员设备配备、信息化管理提出标准化要求,特别对试验室检查与考核进行了细化,采用信用等级考核机制。】【参见284号意见】,3.试验室设置标准:3.2铁路工地试验室标准化管理实施意见(工管办函2013284号)。,一、铁路工地试验室设置,【以下简称“300号管理办法”,主要对试验室负责人、试验检测工程师、试验检测员岗位资格培训,继续教育、资格证书管理等进行了规定。】,3.试验室设置标准:3.3铁路工地试验室和混凝土拌和站人员岗位资格培训考试管理办法(试行)(工管办函2013300号)。,一、铁路工地试验室设置,【主要对混凝土拌和机、万能试验机、压力试验机数据交换内容、代码定义等进行规定。】,3.试验室设置标准:3.4铁道部工程管理中心关于印发铁路工程拌和站及试验室数据接口暂行规定的通知(工管办函2013381号)。,4 试验室有关要求:4.1 建立信息管理系统。4.2 制定质量管理手册。4.3 试验室外部环境要求。4.4 试验室区域环境要求。,根据铁路工地试验室标准化管理实施意见(工管办函2013284号)要求,施工、监理工地试验室要实现信息化功能。建立试验室信息化两级管理平台,两级应用平台,实现试验数据共享。【两级管理平台是总公司、建设单位,两级应用平台是施工、监理单位。后面会详细说到怎么实现】,一、铁路工地试验室设置,4 试验室有关要求:4.1 建立信息管理系统。4.2 制定质量管理手册。4.3 试验室外部环境要求。4.4 试验室区域环境要求。,标准里没有讲述,但试验室自控文件中应自行制定质量管理手册,主要包括对试验室质量目标、质量保证体系、人员配备、设备配置、管理制度、检测工作和方法等,是试验室设置、验收、运行的自控文件。【范例:中铁十二局工地试验室质量管理手册。】,一、铁路工地试验室设置,4 试验室有关要求:4.1 建立信息管理系统。4.2 制定质量管理手册。4.3 试验室外部环境要求。4.4 试验室区域环境要求。,试验室驻地选择要考虑安全、环保及施工要求等因素,避免嘈杂、灰尘、震动、交通等不利环境因素给试验工作带来负面影响,宜采用活动板房材料拼建而成。建设单位要对位置的选择进行初步把关。宜采用活动板房材料拼建而成。【驻地选择不当,造成先天不足,标准化程度不会高】。P4 4.3,一、铁路工地试验室设置,4 试验室有关要求:4.1 建立信息管理系统。4.2 制定质量管理手册。4.3 试验室外部环境要求。4.4 试验室区域环境要求。,试验室一般有工作区、生活区、办公区,相互独立。操作间(功能室)主要有力学室、土工室、集料室、水泥室(胶材室)、混凝土室、耐久室、化学分析室、标准养护室、样品室、留样室等,操作间的大小与室内温、湿度都要满足要求。办公区域和操作间应有必要的防火、防盗等安全措施。【区域环境要求还有很多,比如道路、标示标牌、绿化等。】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,本节从试验室设立注意事项,施工单位中心试验室、试验分室、监理单位试验室的设备配置、人员配备、制度建设、信息化配置等6个方面进行介绍。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.1.1 工地试验室分中心试验室、试验分室两级设置,分别有母体试验室授权(标准4.1.1),中心试验室或试验分室根据需要可派驻试验组。中心试验室宜设在管段的中部且交通便利,超过50公里范围宜增设试验分室,试验分室管理跨度一般在25km以内。试验分室:线下试验分室、梁场试验分室、板场试验分室、沥青砂浆试验分室。P5 5.1.1,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.1.2 对规模较小的铁路工程项目也可只设立中心试验室,中心试验室兼顾试验分室的职责。【这里规模较小没有明确规定,可以理解为施工范围小50km的铁路工程,包括货场、站房等。】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.1.3 对于使用商品混凝土的铁路工程项目,建议也要设立工地试验室。【P6 5.1.3】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.1 设施环境条件。5.2.2 仪器设备配置。5.2.3 人员配备。5.2.4 制度建设。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.1 设施环境条件。(5条)1.试验室区域内交通道路均应硬化,水电满足使用要求。2.操作间分区明确、布局合理,环境、温度等应满足标准要求。新标准附录H给出了集料室、水泥室、混凝土室的温湿度标准。3.每个操作间的面积不宜小于12m2,标准养护室不宜小于30 m2(见范例2)。混凝土室、胶凝材料室、化学分析室、力学室(见范例1)等应配备空调,标养室应配备自动养护系统。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,4.各级试验室仪器设备应合理安置,相互有影响的仪器设备应采取有效的隔离措施。5.仪器设备应制定操作规程,统一格式并贴于墙上醒目位置。,一、铁路工地试验室设置,一、铁路工地试验室设置,范例1:力学室面积12 m2,安装空调。搭建工作台长1.5米,宽0.65米,高0.8米,用于摆放钢筋打点机、直尺、游标卡尺等工具;万能材料试验机、压力试验机应先按说明书打砼基础并预留螺栓孔,水平安装后紧固螺栓,并配置电脑,全自动控制。【Y面积、布局、设施、仪器、环境、工作台标准化、信息化、操作规程】,一、铁路工地试验室设置,范例2:标养室安装全自动控温控湿设备,标养室应为面积不小于30,室内使用金属格架(参考尺寸长1.5m,宽50,高1.7m)放置试件,格架每隔25一层,共六层,骨架采用44角铁,中间隔层为7.5间距的10的钢筋组成。室内下挖水池体积为1立方米,用于水雾循环系统,地面要有一定坡度,使积水回流到水池内。安装进水排水系统。【面积、格架、水池、排水】,参见讲义:第一部分 6.3.4 试验室设施环境常见问题。P24,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.2 仪器设备配置。(3条)1中心试验室应根据承担的工作内容、投标承诺配备仪器设备,且满足规定试验检测项目的要求;对部分频次低、设备价格昂贵的试验检测项目可进行委外检测。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.2 仪器设备配置。(3条)2仪器设备的工作性能、状态、量程及精度(分辨率)应满足标准要求。仪器设备按标准附录的要求进行选配。仪器设备性能状况应处于良好状态。属计量检定的试验设备应送工程所在地技术监督部门鉴定,属自校准仪器设备要按规定校验,以确保量值溯源。【P9仪器设备管理的要求】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.2 仪器设备配置。(3条)3试验室应配备办公、劳保、防护用品及安全设备,配备专用交通和通讯工具。【试验室还应在操作间和办公区域外合理配备消防设施;配备交通工具有利于试验检测的时效性,如及时将现场的试块回收至标养室。】,一、铁路工地试验室设置,参见讲义:试验室仪器设备常见问题。P26 6.3.5,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.2.3 人员配备。(5条)1 试验室应配齐与从事试验检测工作相适应的专业技术人员和管理人员。试验人员不得在不同建设项目或同一建设项目的不同试验室兼职。,一、铁路工地试验室设置,5.2.3 人员配备。(5条)2 中心试验室人员配备。中心试验室由主任、技术负责人、质量负责人、信息化管理员、试验人员等组成。经铁路工程试验检测专业培训合格的人员不宜少于8人,且具有工程师及以上技术职称的不应少于2人(标准4.3.1)。新标准对报告签发人做了明确规定:试验室检测报告签发人应经母体试验室批准,具备工程师及以上技术职称,从事本专业工作5年以上,并经铁路工程试验检测专业培训合格。试验室涉及到质量管理体系的工作应有专人负责,所以应增加质量负责人。信息化管理员应具备大专及以上文化程度,从事试验检测工作3年以上。,一、铁路工地试验室设置,5.2.3 人员配备。(5条)人员应保持稳定,不得随意更换,主要试验人员变更应向建设单位主管部门提出书面申请。,一、铁路工地试验室设置,5.2.3 人员配备。(5条)3 工地试验室负责人应由母体试验室正式聘任的合同制员工担任,试验检测报告批准人应是母体试验室资质认定的授权签字人。【284号意见3.3,这里的负责人是试验室主任、技术主管等,必须是合同制员工。一些监理单位试验室主要负责人未外聘人员,与母体试验室无任何瓜葛,明显不符合这项要求。】,一、铁路工地试验室设置,5.2.3 人员配备。(5条)4 工地试验室负责人应参加总公司主管部门组织的岗位资格培训,考试合格后方能上岗。(284意见3.2)【总公司已多次组织了主任、技术负责人这一层次的岗位资格考试,如果没有上岗证不能担任此岗位。】5 300号管理办法规定试验室技术岗位资格分为试验室负责人、试验检测工程师、试验检测员三个等级。中国铁道科学研究院国家级专业技术人员继续教育基地负责考试组织和岗位资格证书的发放及日常管理。每季度组织一次计算机考试,考试成绩实行计算机统一评卷方式,工管中心定期网上公布。,一、铁路工地试验室设置,参见讲义:试验室人员常见问题。P23 6.3.3,5.2.4 制度建设。(2条)1.试验室应建立完善的岗位责任制。主要包括:试验室主任职责、技术负责人职责、质量负责人职责、试验员职责等岗位职责。,一、铁路工地试验室设置,5.2.4 制度建设。(2条)2 试验室应建立完整的管理制度。各级试验室主要有12项管理制度(标准4.5)。1)仪器设备管理制度。2)委托试验管理制度。3)样品管理制度。4)试验检测记录管理制度。5)报告审核签发管理制度。6)信息化管理制度。7)试验检测环境管理制度。8)安全与环保管理制度。9)档案资料管理制度。10)混凝土施工配合比审核及发放制度。11)试验检测事故分析制度。12)不合格品管理制度。【每项制度检查介绍一下主要内容。P11 5.2.4】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.1 设施环境条件。试验分室的区域环境、操作间环境、操作间面积等环境条件与中心试验室基本相同。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.2 仪器设备配置。1.试验分室应根据承担的工作内容、母体试验室授权开展的试验范围配备仪器设备,且满足规定试验检测项目的要求。2.预制梁(板)场试验分室仪器设备应结合生产和产品认证需要配备。,一、铁路工地试验室设置,5.3.3 人员配备。(2条)1试验分室人员配备。试验分室由主任、技术负责人、质量负责人、信息化管理员、试验人员等组成。经铁路工程试验检测专业培训合格的人员不应少于6人(原标准为5人),且具有工程师及以上技术职称的不应少于1人。主任、技术负责人应获得岗位资格证书,方可上岗。试验室检测报告签发人应经母体试验室批准,具备工程师及以上技术职称,从事本专业工作5年以上,并经铁路工程试验检测专业培训合格。主要试验人员变更应向监理单位主管部门提出书面申请。【除梁(板)场以外的一般试验室分室】,一、铁路工地试验室设置,5.3.3 人员配备。(2条)2.预制梁(板)场试验分室人员配备。由主任、技术负责人、质量负责人、信息化管理员、试验人员等组成。预制箱梁场经铁路工程试验检测专业培训合格的人员不应少于8人。预制T梁场经铁路工程试验检测专业培训合格的人员不宜少于6人。预制板场经铁路工程试验检测专业培训合格的人员不应少于5人。主任、技术负责人应获得岗位资格证书。试验室检测报告签发人应经母体试验室批准,具备工程师及以上技术职称,从事本专业工作5年以上,并经铁路工程试验检测专业培训合格。主要试验人员变更应向监理单位主管部门提出书面申请(原为建设单位)。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.4 制度建设1.试验分室也应建立完整的管理制度,制定完善的岗位责任制。【参见中心试验室制度建设,12项管理制度基本相同,岗位责任制应根据工作要求制定。】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.5 试验组1.结合试验室计量认证时授权人数量受限的情况,项目可设置试验组,试验工作集中管理,避免重复设置,增强试验工作的执行力。报告的批准人可为中心试验室报告授权签字人。试验组设立在混凝土拌和站。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.5 试验组2.试验组根据组内的工作内容以及分工要求配备仪器设备,混凝土拌和站的试验仪器设备应满足混凝土用原材料质量控制及拌和物性能检测等要求。3.试验组由主管、信息化管理员、试验人员等组成,经铁路工程试验检测专业培训合格的人员不宜少于3人,并配备相应的辅助人员。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.3.5 试验组4.试验组主管具有助理工程师及以上技术职称,从事本专业工作3年以上。5.信息化管理员具备大专及以上文化程度,从事试验检测工作3年以上。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.4.1 施工单位与监理单位不得相互共用同一试验室。【以下几种行为是严格禁止的:1.共用同一试验室。2.选用同一委外试验检测机构。3.监理单位委托施工单位试验室进行试验检测工作。4.监理单位利用施工单位试验室仪器设备、操作间进行试验检测工作。5.同一标段施工、监理单位试验室不能为同一试验室授权。举例:P14 5.4.1】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.4.2 监理单位必须独立设置试验室。当监理标段不超过80km时(原为60),可只设中心试验室。5.4.3 当管辖范围超过80km时,每增加25km宜增设1个试验组。(标准5.1.1)。【监理单位工地试验室的设置还要与投标承诺相符,如果不符,必须征得建设单位的同意。】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.4.4 当试验检测工作量较小时也可不设试验室,将试验检测任务委托给有资质的检测机构。【对于货场和规模较小的站房工程可以将试验检测任务委外,但需获得建设单位同意。】5.4.5 监理单位中心试验室应是有资质母体试验室的派出机构,其试验检测工作应在母体试验室资质认定的范围内进行。5.4.6 各级监理工程试验室应经工作条件确认合格后方可投入使用。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.5.1 设施环境条件。1.每个操作间的面积不宜少于12m2,操作间应根据检测环境要求配备温湿度控制设备。(是否必须设标养室新标准未明确)2.其他设施环境条件与施工单位试验室基本相同。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.5.2 仪器设备配置。1.监理单位根据施工质量验收标准及合同规定配备仪器设备,且满足规定试验检测项目要求;对部分检测频次低的检测项目可进行委外检测。2.仪器设备按标准附录G的要求选配。3 其他要求与施工单位试验室基本相同。,一、铁路工地试验室设置,5.5.3 人员配备。1.中心试验室人员配备。中心试验室由主任、技术负责人、质量负责人、信息化管理员、试验人员等组成。经铁路工程试验检测专业培训合格的人员不宜少于6人,且具有工程师及以上技术职称的不应少于2人。试验检测报告签发人应经母体试验室批准,具备工程师及以上技术职称,从事本专业工作5年以上,并经过铁路工程试验检测专业培训合格。信息化管理员应具备大专及以上文化程度,从事试验检测工作3年以上。人员应保持稳定,不得随意更换,主要试验人员变更应向建设单位主管部门提出书面申请。,一、铁路工地试验室设置,5.5.3 人员配备。2.试验组人员配备。试验组由主管、信息化管理员、试验人员等组成。经铁路工程试验检测专业培训合格的人员不宜少于3人。试验组主管应具备助理工程师及以上技术职称,从事本专业工作3年以上。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.5.4 制度建设。监理单位试验室也应建立完整的管理制度,制定完善的岗位责任制。(参见施工单位中心试验室制度建设,12项管理制度基本相同,岗位责任制应根据工作要求制定),一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.6.1 根据“284号意见”要求,工地试验室应建立信息管理系统。施工、监理单位根据总公司信息化管理职能部门发布的统一接口要求自行建立两级应用平台,并接入总公司、建设单位设两级管理平台。【主要主用:3个作用P17 5.6.1】,一、铁路工地试验室设置,一、铁路工地试验室设置,宁西二线铁路拌和站及试验室管理系统(网址:),5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.6.2 原铁道部工程管理中心关于印发铁路工程拌和站及试验室数据接口暂行规定的通知(工管办函2013381号),公布了统一的数据接口要求。5.6.3 建设、监理、施工单位应设专人负责工地试验室信息化管理工作,信息化管理人员应具有大专及以上文化程度、3年以上试验检测工作经历、熟练操作信息管理系统的技能。(“284意见”3.5),一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.6.4 信息管理系统的硬件配置要求。(“284意见”附录A)1试验设备。压力试验机和万能材料试验机应支持串口通讯协议,开放数据传输格式。2终端设备。CPU2.0GHz及以上,内存2GB及以上,硬盘10GB及以上,支持WindowsXP及以上。3网络。带宽独享2M及以上,试验分室也可采用2G/3G稳定网络。,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.6.5 信息管理系统的软件配置要求。确定软件供应商,提供满足功能需求、经第三方测试合格并能接入铁路建设信息管理系统的软件产品。【不需要施工单位去找了,有指定的软件供应商。】,一、铁路工地试验室设置,5 试验室设立:5.1 施工单位试验室设立注意事项。5.2 施工单位中心试验室设立。5.3 施工单位试验分室设立。5.4 监理单位试验室设立注意事项。5.5 监理单位试验室设立。5.6 试验室信息化。,5.6.6 试验室信息化设置操作流程。1.编码申请。2.编码下达。3.硬件配置复核。4.软件安装。5.试验人员培训。【参见讲义P19 5.6.6】,一、铁路工地试验室设置,5.6.7 试验室信息化存在的问题:1.安装“过滤”软件导致数据失真。2.部分工地试验室不按要求制作混凝土试块,不按规定上传试验数据。3.原材料监理见证管理未纳入信息系统。4.部分建设单位未配备具备相应业务能力的专职管理人员。5.部分参建单位对信息化建设存在观望和拖延思想。总公司近期安排专项检查3月下旬-4月底XXX,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,试验室验收是试验室标准化管理的一个重要环节,又称为试验室工作条件确认。建设单位牵头组织对试验室的验收。【施工单位中心试验室、梁(板)场试验分室、监理单位试验室由建设单位组织验收,施工单位其他试验分室由监理单位组织验收。验收要严格,避免走形式。一些建设单位未认真履行验收程序,一天验收4-5个试验室,验收申报材料不规范。】,一、铁路工地试验室设置,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,6.1.1试验室验收前应具备以下5个条件。1.试验室设施环境、仪器设备配置、人员配备满足要求。2.试验室质量保证体系建立完成,各项管理制度制定完成。3.通过母体试验室验收。4.施工单位试验室通过监理单位初步验收。5.试验室按统一的格式和接口要求安装应用软件并接入建设单位工地试验室管理平台,建立信息管理系统。,一、铁路工地试验室设置,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,6.2.1试验室验收程序。母体验收 监理初验 书面申请 建设单位验收母体验收 书面申请 监理验收 建设单位备案试验室经母体试验室验收合格后,施工单位试验室向监理单位提出初步验收申请,验收合格后向建设单位提出书面验收申请;监理单位试验室在母体试验室验收合格后直接向建设单位提出书面验收申请。,一、铁路工地试验室设置,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,6.2.2 验收申请文件包括以下内容。1.机构成立文件。2.母体试验室资质及参数表。3.人员台账、职称证书、铁路工程试验检测专业培训合格证、身份证、毕业证等。4.设备台账、设备档案、检定证书、校准证书等。5.坏境条件、平面布置图。6.管理制度及办法。7.检测能力。8.委外试验机构的资质能力。9.工作条件申请表。,一、铁路工地试验室设置,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,6.2.3 验收。验收单位在接到书面申请后,应先对申请书的内容进行审核,满足要求后,再进行现场21项工作条件确认,主控项目8项,一般项目13项。【附录B:试验室工作条件确认申请表格式、附录C:试验室工作条件确认项目表,是试验室验收的依据。一些建设、监理单位没有对21项工作条件进行一一确认。】,一、铁路工地试验室设置,6 试验室验收:6.1 验收条件。6.2 验收程序。6.3 验收常见问题。,参见第一部分验收常见问题6.3。P21,一、铁路工地试验室设置,试验室过程管理与检查,建设单位试验室管理职责,施工单位试验室职责,监理单位试验室职责,试验室检查,试验室违规行为信用等级考核,72,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,建设单位可不设试验室,但必须配备试验检测专职管理人员,还要明确分管领导。284号意见、TB10442标准对建设单位配备试验检测人员数量、任职资格等提出了明确的要求。,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.1.1 建设单位应安排1名具有中级及以上技术职称、从事本专业工作5年以上持铁路试验检测资格证书的人员负责试验检测管理工作。(284号意见3.4)【建设单位可以借用试验检测管理人员,但有利害关系的要回避。】,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.1.2 建设单位应设专人负责工地试验室信息化管理工作,信息化管理人员应具有大专及以上文化程度、3年以上试验检测工作经历、熟练操作信息管理系统的技能。(284号意见3.5),二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.1.3 建设单位专职试验检测工程师应参加总公司主管部门组织的岗位资格培训,考试合格后方能上岗。(284号意见3.2)【试验检测专职人员、信息化管理人员可以一人兼顾。】,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。【综合有关标准、文件,归纳总结了10条主要职责。】,1.2.1 负责制定建设工程项目的试验检测管理、检查和信息化制度。根据国家和行业有关试验室的技术标准、管理规定及意见要求,制定工地试验室标准化管理办法或细则并组织实施。(284号意见2.2)【建设单位应尽早制定试验室标准化管理办法,指导进场后的施工、监理单位进行试验室设置。例举:渝万铁路、九景衢铁路】,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.2.2 检查施工和监理单位试验室工作。1.2.3 负责对施工单位中心试验室、预制梁(板)场试验分室、监理单位试验室工作条件的确认(验收),并应在收到书面申请10个工作日内完成。【其他工地试验分室由监理单位组织验收。】1.2.4 贯彻执行国家或行业的现行标准,并负责宣贯、督促施工和监理单位试验室贯彻执行有关新标准。,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.2.5 负责对施工、监理单位委外检验的试验检测机构的资质审查。【目前审查工作有待加强,往往不知道由谁负责审查。这样理解是错误的:监理单位负责对施工单位委外试验检测机构的资质进行审查,建设单位负责对监理单位委外试验检测机构的资质进行审查。】,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.2.6 对工程的原材料质量问题进行跟踪处理。处理与试验检测有关的质疑、举报和争议,对有争议的试验检验结果组织进行试验检测,对举报调查问题组织核查验证。1.2.7 组织对施工、监理试验检验项目进行抽检和复验,不定期的对原材料、半成品、成品进行抽样并委托第三方试验检测。对桥梁基础、路基、隧道衬砌等工程质量实施第三方检测(284号意见7.4)。,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.2.8 负责对第三方检测单位的资质管理工作,对参与本工程项目第三方检测单位的资质、检测人员、检测设备等进行核查,同时加强对第三方检测过程的管理工作。,二、试验室过程管理与检查,1 建设单位试验室管理职责:1.1 试验检测人员配备。1.2 建设单位主要管理职责。,1.2.9 建设单位应根据铁路建设项目指导性施工组织设计的安排,提前组织设计单位进行沿线料源调查,对填料、道砟、混凝土骨料等开展试验检测工作,并提出混凝土配合比。【为施工单位进场后能及时开展施工,开工前建设单位应提前组织设计单位对填料、道砟、混凝土粗细骨料等进行先期全项检测,确保原材料质量。考虑到混凝土配合比设计周期较长,应提前确定混凝土配合比,指导施工单位早期施工。】1.2.10 施工、监理单位进场后,建设单位应就项目特点、技术及管理要求,组织试验检测人员培训。(284号意见3.6),二、试验室过程管理与检查,2 施工单位试验室职责:2.1 母体试验室职责。2.2 中心试验室职责。2.3 试验分室职责。2.4 预制梁(板)场试验分室工作职责。2.5 试验组的工作职责,参见讲义第二部分 施工单位试验室职责P30,二、试验室过程管理与检查,3 监理单位试验室职责:,参见讲义第二部分 监理单位试验室职责P32,二、试验室过程管理与检查,4 试验室检查:4.1 检查频次。4.2 试验室基础管理检查。4.3 试验室运行管理检查。4.2 试验室过程检查常见问题。,4.1.1专项检查。建设、监理单位应组织对工地试验室标准化管理工作进行专项检查,建设单位每半年不少于1次,监理单位每季度不少于1次,检查结果应录入信息管理系统,对发现的问题及时督促整改。(284号意见7.1)【专项检查是对试验室的综合性验收检查,力求全面。专项检查时,建设单位应由分管领导带队,监理单位由总监带队,覆盖率应达到检测数量的20%。几乎没做到?】,二、试验室过程管理与检查,4 试验室检查:4.1 检查频次。4.2 试验室基础管理检查。4.3 试验室运行管理检查。4.2试验室过程检查常见问题。,4.1.2日常检查。1 建设单位分管部门负责人每个季度覆盖检查一次,覆盖率应达到检测数量的40%。2 建设单位专职试验检测工程师1.5个月覆盖检查一次,覆盖率应达到检测数量的80%。,二、试验室过程管理与检查,4 试验室检查:4.1 检查频次。4.2 试验室基础管理检查。4.3 试验室运行管理检查。4.2试验室过程检查常见问题。,参见讲义 P36-39,二、试验室过程管理与检查,4 试验室检查:4.1 检查频次。4.2 试验室基础管理检查。4.3 试验室运行管理检查。4.2试验室过程检查常见问题。,二、试验室过程管理与检查,参见讲义 P39-40,4 试验室检查:4.1 检查频次。4.2 试验室基础管理检查。4.3 试验室运行管理检查。4.4 试验室过程检查常见问题。,4.4.1 检测报告常见问题。1采用的判定标准错误,出具不当试验报告。判定标准应符合铁路验标要求。【举例1:某项目施工单位试验分室,细骨料检测报告泥块含量判定标准为1%,实际应采用标准为0.5%,判定标准错误;聚羧酸型高性能减水剂含气量为3.7%,验标为3%,违规判定为合格。下发处罚单。举例2:某项目施工单位试验分室,检查发现出具4份错误报告,检测数据超标,检测结论为合格。】,二、试验室过程管理与检查,2 检测报告数据虚假,伪造或故意修改。检测报告中的数据来源于原始试验检测记录,应真实可靠,不能随意修改,更不能伪造试验检测数据。【举例1:某项目施工单位试验室,没有留置混凝土试块,没有进行试验检测,没有原始试验检测记录,却提供合格检测报告
