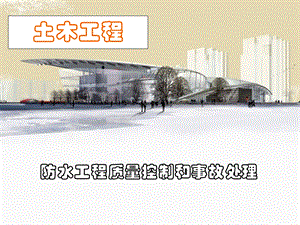

防水工程质量控制与事故处理教程.ppt

土木工程,防水工程质量控制和事故处理,第一节引言一、工程防水的功能建筑工程防水的目的是防止建筑物在设计使用年限内发地下水生、雨水、生活用水的渗漏，影响到正常的生活、生产和使用，并使室内装修遭到破坏，侵蚀结构，污染或损害产品。由于间隙、裂缝、小洞、毛细孔都可能成为水的通道，因此，在防水工程设计的使用年限内，是不能出现微小的贯通防水层的裂缝、小洞和间隙。要满足这样的要求，防水层就必须能抵御大气、紫外线、臭氧的老化，耐酸碱的侵蚀；承受各种变形对它重复疲劳拉压和外力穿刺的能力，保证防水层不受损坏而发生渗漏。,屋面防水其功能要求是防止雨水侵入室内。如对屋面还有综合利用的要求，用作活动场所、屋顶花园，则对其防水层要求将更高。地下防水其功能是防止地下水的侵入。地下水不但有动水压较高的特点，而且常常伴有酸碱等介质的侵蚀。地下建筑的结构是以受力为主，但也具有防水功能，常常采取排导，再填以密实黏土或灰土，减少动水压的渗透作用，再是采用防水材料等多道设防措施来提高防水能力和防水的可靠性。,卫生间及地面防水其功能是防止生活、生产用水和生活、生产产生的污水渗漏到楼下或通过隔墙渗入其他房间，这些场所管道多，用水量集中，飞溅严重。有时不但要防止渗漏，还要防止酸碱液体的侵蚀，尤其是化工生产车问。贮水池和贮液池等的防水其功能是防止水或液体往外渗漏，设在地下时还要考虑地下水往里渗透。所以贮水池和贮液池等结构本身具有防水能力外，一般还将防水层设在内部，并且要求所使用的防水材料不能污染水质或液体，同时又不能被贮液所腐蚀，这些防水材料多数采用无机类材料，如聚合物砂浆等。,二、防水工程概况1、渗漏的概念渗水：指建筑物某一部位在水压作用下的一定面积范围内被水渗透或扩散，出现水印或处于潮湿状态。漏水：指建筑物某一部位在水压力作用下的一定面积范围内或局部区堿内被多水量浸入，并从孔、缝中漏出甚至出现冒水、涌水现象。,2、分类 在土木工程中，按防水部位的不同分为地下防水和屋面防水两部分。按其构造做法不同也可分为两大类，即结构构件自防水和采用不同材料的防水层防水。而防水层防水又可分为刚性材料防水和柔性材料防水。,2.1防水卷材分类,防水卷材具有以下特性：（1）水密性：即具有一定的抗渗能力，吸水率低，浸泡后防水能力降低少；（2）大气稳定性好；在阳光紫外线、臭氧老化下性能持久；（3）温度稳定性好：高温不流淌变形，低温不脆断，在一定温度条件下，保持性能良好；（4）一定的力学性能：能承受施工及变形条件下产生的载荷，具有一定强度和伸长率；（5）施工性良好：便于施工，工艺简便；（6）污染少：对人身和环境无污染。,（一）沥青防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体浸涂沥青，表面撒布粉状、粒状或片状材料制成可卷曲的片状防水材料。沥青防水卷材一般为叠层铺设、热粘贴施工。,（二）高聚物改性沥青防水卷材高聚物改性沥青防水卷材是以合成高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胶体，粉状、粒状、片状或膜材料为覆盖面材料制成的可卷曲片状防水材料。它克服了传统流着伤水卷材温度稳定性差、延伸率小的不足，具有高温不流淌、低温不限裂、拉伸强度高、延伸率较大等优异性能，且价格适中。此类防水卷材按厚度可分2mm、3mm、4mm、5mm等规格，一般为单层铺设，也可复合使用，根据不同卷材可采用热熔法、冷粘法和自粘法施工。,（三）合成高分子防水卷材合成高分子防水卷材是以合成橡胶、合成树脂或它们两者的共混体为基料，加入适量的化学助剂和填充料，经混炼、压延或挤出等工序加工而成的可郑曲的片状防水材料，其中可分为加筋增强型两种。合成高分子防水卷材具有拉伸强度和抗撕裂强度高，断裂延伸率大，耐热性和低温柔性好，耐腐蚀，耐老化等一系列优异的性能，是新型高档防水卷材。此类卷材按厚度分为1mm、1.2mm、1.5mm、2.0mm等规格，一般为单层铺设，可采用冷粘法或自粘法施工。,2.2、防水涂料：是一种流态或半流态的高分子物质，可用刷、喷等工艺涂布在基层表面，经溶剂或水分挥发或各组分间的化学反应，形成具有一定弹性和一定厚度的连续薄膜，使基层表面与水隔绝，起到防水、防潮作用。,2.3、建筑密封材料：是能承受位移并具有高气密性及水密性而嵌入建筑接缝中的定形和不定形的材料。定形密封材料是具有一定形状和尺寸的密封材料，如密封条带、止水带等；不定形密封材料通常是动稠状的材料，分为弹性密封材料和非弹性密封材料,2.4、防水剂防水剂是由化学原料配制而成的一种能起到速凝和提高水泥浆或混凝土不透水性的外加剂。按一定比例掺入水泥砂浆或混凝土中以形成防水砂浆或防水混凝土。以往使用的防水剂有氯化物金属盐类防水剂、金属皂类防水剂和硅酸钠防水剂，近年来又有有机硅建筑防水剂、无机铝盐防水剂、M1500水泥密封剂、V型混凝土膨胀剂和FS系列混凝土防水剂等。,三、防水等级的划分1、屋面防水等级一类建筑是特别重要的建筑物，如博物馆、图书馆、纪念馆、展览馆、挡案馆、和特别重要的实验室。防水耐用年限 25；防水设防要求：三道或三道以上设防。二类建筑是重要建筑物。如候机楼、车站候车楼、星级宾馆、影剧院、医院、大商场、和储存重要物质的库房等。防水耐用年限 15；防水设防要求：二道设防。,三类建筑是普通的工业与民用建筑。如办公用房、住宅、工业厂房、校舍及一般库房。防水耐用年限 10；防水设防要求：一道设防。四类建筑多是三五年要拆除的或者对防水要求很低的建筑。如工棚、建筑构配件加工棚、汽车自行车棚、库房等。防水耐用年限 5；防水设防要求：一道设防。,2、地下防水等级一级不允许渗水，结构表面无湿渍二级不允许漏水，结构表面可有少量湿渍工业与民用建筑；湿渍总面积不大于总防水面积的1%，单个湿渍面积不大于0.1m2，任意100m2防水面积不超过1处其他地下工程：湿渍总面积不大于总防水面积的6%，单个湿渍面积不大于0.2m2，防水面积不超过4处。,三级有少量漏水点，不得有线流和漏泥砂单个湿渍的最大面积不大于0.3m2，单个漏水点的最大漏水量不大于2.5L/d，任意100 m2防水面积上的漏水点数不超过7处。四级有漏水点，不得有线流和漏泥砂整个工程平均漏水量不大于2L/（m2d）,任意100 m2防水面积的平均漏水量不大于4L/（m2d）,第二节防水工程质量控制要点,一、屋面防水的质量控制卷材防水屋面施工：卷材防水屋面属于柔性防水屋面，它具有重量轻，防水性能较好，尤其是防水层具有良好的柔韧性，能适应一定程度的结构振动和胀缩变形，但它造价高，特别是沥青卷材易老化、起鼓、耐久性差，施工工序多，工效低，维修工作量大，产生渗漏时修补找漏困难。卷材防水屋面一般由结构层、隔气层、保温层、找平层、防水层和保护层组成，其中隔气层在一定的气温和使用条件下可不设。,a）无保温层油毡屋面；b）有保温油毡屋面 图8-11 卷材防水屋面构造示意图 1结构层；2隔气层；3保温层；4找平层；5底油结合层；6卷材防水层；7保护层,下图为卷材防水屋面构造图,（一）对结构层的要求：现浇钢筋混凝土屋面板应连续浇筑，不宜留施工缝，振捣密实，表面平整，并符合规定的排水坡度；预制楼板则要求安放平稳牢固，板缝间应嵌填密实。结构层表面应清理干净并平整。,（二）找平层施工找平层基层或保温层上表面的构造层。为使卷材铺贴平整，粘结牢固并有一定强度。找平层一般采用13水泥砂浆、细石混凝土或18沥青砂浆，其表面应平整、粗糙，按设计留置坡度，屋面转角处设半径不小于100mm的圆角或斜边长100150mm的钝角垫坡。为了防止由于温差和结构层的伸缩而造成防水层开裂，顺屋架或承重培方向留20mm左右的分格缝。,水泥砂浆找平层的铺设应由远而近，由高到低；每分格内应一次连续铺成，用2m左右长的木条找平；待砂浆稍收水后，用抹子压实抹平。完工后尽量避免踩踏。,沥青砂浆找平层施工，基层必须干燥，然后满涂冷底子油12道，待冷底子油干燥后，可铺设沥青砂浆，其虚铺厚度约为压实后厚度的1314倍，刮干后，用火滚进行滚压至平整、密实、表面不出现蜂窝和压痕为止。滚筒应保持清洁，表面可涂刷柴油。滚压不到之处，可用烙铁烫压、平整，沥青砂浆铺设后，当天应铺第一层卷材，否则要用卷材盖好，防止雨水、露气浸入。,底子油涂刷不匀，影响卷材粘结找平层施工质量对卷材铺贴质量影响很大，应严格按照找平层施工质量要求和技术标准操作。,采用水泥砂浆找平层时，水泥砂浆抹平收水后应二次压光，充分养 护，不得有酥松、起砂、起皮及起 壳现象，否则，必须进行修补。屋面基层与女儿墙、立墙、天窗壁、烟囱、变形缝等突出屋面结构的连接处，以及基层的转角处（各水落口、檐口、天沟、檐沟、屋脊等），均应做成圆弧。圆弧半径参见表,转角处圆弧半径,找平层宜设分格缝，并嵌填密封材料。分格缝应留设在板端缝处，其纵横缝的最大间距：水泥砂浆或细 石混凝土找平层不宜大于6m，沥青砂浆找平层不宜大于4m。铺设防水层（或隔气层）前找平层必须干燥、洁净。基层处理剂（或称冷底子油）的选用应与卷材的材性相容。基层处理剂可采用喷涂、刷涂施工。喷、涂应均匀，待第一遍干燥后再进行第二遍喷、涂，待最后一遍干燥后，方可铺设卷材。,（三）隔气层施工隔气层可采用气密性好的卷材或防水涂料。一般是在结构层（或找平层）上涂刷冷底子油一道和热沥青二道，或铺设一毡两油。隔气层必须是整体连续的。在屋面与垂直面衔接的地方，隔气层还应延伸到保温层顶部并高出150mm，以便与防水层相接。采用油毡隔气层时，油毡的搭接宽度不得小于70mm。采用沥青基防水涂料时，其耐热度应比室内或室外的最高温度高出2025。,（四）保温层施工根据所使用的材料，保温层可分为松散、板状和整体三种形式。（1）松散材料保温层。施工前应对松散保温材料的粒径、堆积密度、含水率等主要标抽样复查，符合设计或规范要求时方可使用。施工时，松散保温材料应分层铺设，每层虚铺厚度不宜大于150mm，边铺边适当压实，使表面平整。,压实程度与厚度应经试验确定；压实后不得直接在保温层上行车或堆放重物。保温层施工完成后应及时进行下道工序抹找平层。铺抹找平层时，可在松散保温层上铺一层塑料薄膜等隔水物，以阻止找平层砂浆中水分被保温材料所吸收。,（2）板状保温层。板状保温材料的外形应整齐，其厚度允许偏差为 5%，且不大于4mm，其表现密度、导热系数以及抗压强度也应符合规范规定的质量要求。板状保温材料可以于铺，应紧靠基层表面、铺平、垫稳，接缝处应用同类材料碎屑填嵌饱满；也可用胶粘剂粘贴形成整体。多层铺设或粘贴时，板材的上下层接缝要错开，表面要平整。,（3）整体保温层。目前常用的有水泥、沥青膨胀珍珠岩及膨胀蛙石，分别选用不低于32.5号水泥和10建筑石油沥青作胶结料。水泥膨胀珍珠岩、水泥膨胀蚯石宜采用人工搅拌，避免颗粒破碎，井应拌和均匀，随拌随铺，虚铺厚度应根据试验确定，铺后拍实抹平至设计厚度、压实抹平后应立即抹找平层；沥青膨胀珍珠岩、沥青膨胀蛙石宜采用机械搅拌，拌至色泽一致、无沥青团，沥青的加热温度不高于240，使用温度不低于190，膨胀珍珠岩、膨胀怪石的预热温度为100120。,（五）防水层施工 1施工前的准备工作卷材防水层施工前应在屋面上其他工程完工后进行。施工前应先在阴凉干燥处将油毡打开，清除云母片或滑石粉，然后卷好直立放于于净、通风、阴凉处待用。,2卷材铺贴的一般要求铺贴多跨和高低跨的房屋卷材防水层时，应按先高后低、先远后近的顺序进行；铺贴同一跨房屋防水层时，应先铺排水比较集中的水落口、檐口、斜沟、天沟等部位及卷材附加层，按标高由低到高向上施工；坡面与立面的油毡，应由下开始向上铺贴，使油毡按流水方向搭接。,卷材铺贴的方向应根据屋面坡度或屋面是否有存在振动而确定。当坡度小于3%时，油毡直平行屋脊方向铺贴；坡度在3%5%时，油毡可平行或垂直屋脊方向铺贴，坡度大于15%或屋面受振动时，应垂直屋脊铺贴。卷材防水屋面坡度不宜超过25%。平行屋脊铺贴时，长边搭接不小于70mm；短边搭接平屋顶不应小于100mm，坡屋顶不宜小于150mm。当采用条粘、点粘或空铺时，长边搭接不应小于100mm，短边不应小于150mm，相邻两幅毡短边搭接缝应错开不小于500mm，上下两层油毡应错开1/3或1/2幅；,上下两层油毡不宜相互垂直铺贴；垂直于屋脊的搭接缝应顺主导风向搭接；接头顺水流方向，每幅油毡铺过屋脊的长度应不小于200mm。为保证油毡搭接宽度和铺贴顺直，铺贴油毡时应弹出标线。油毡铺贴前，找平层应干燥。一般现场找平层干燥程度的简易检验方法是：将1m2卷材平坦地干铺在找平层上，静置3 4h后掀开卷材，检查找平层覆盖部位与卷材上有无水印，如果未见水印即可铺设隔气层或防水层。,附加层宽度不够，规范规定：附加层平立面宽度不小于250mm。本工程施工中多数附加层宽度不够，仅150-180mm.,卷材搭接宽度表,热铺贴施工该法分为满贴法、条粘法、空铺法和点粘法四种。满贴法是将卷材下满涂玛蹄脂，使卷材与基层全部粘结。铺贴的工序为浇油、铺贴、收边、压边。如保温层和找平层干燥有困难，需在潮湿的基层上铺贴油毡时，常采用空铺法、条铺法、点粘法与排气屋面相结合。,空铺法是指铺贴防水卷材时，卷材与基层仅四周一定宽度内粘结，其余部分不粘结的施工方法。点粘法是铺贴防水卷材时，卷材或打孔卷材与基层采用点状粘结的施工方法，每平方米粘结不少于个点，每点面积为100mm100mm。条粘法铺贴卷材时，卷材与基层粘结面不少于两条，每条宽度不少于150mm。,4冷粘法施工油毡冷粘法施工具有劳动条件好、工效高、工期短等优点，冷粘法是卷材防水屋面施工工艺发展的方向。冷粘贴施工方法和要求与热粘贴施工基本相同，不同之处在于：冷玛蹄脂使用时应搅拌均匀，当稠度过大时，可加人少量溶剂稀释并拌匀；涂布冷玛蹄脂时，每层玛蹄脂厚度宜控制在0.51mm，面层玛蹄脂厚度宜为115mm。,5高聚物改性沥青卷材热熔法施工高聚物改性沥青热熔卷材是在工厂生产过程中底面即涂有一层软化点较高的改性沥热熔胶的卷材。其铺贴时不需涂刷胶粘剂，而用火焰烘烤热熔胶后直接与基层粘结。这种方法施工时受气候影响小，对基层表面干燥程度要求相对较宽松，但烘烤时对火候的掌握要求适度。热熔卷材可采用满粘法或条粘法铺贴，铺贴时要稍紧一些，不能太松弛。施工方法有滚铺法和展铺法。,6高聚物改性沥青卷材冷粘法施工是在基层或基层和卷材底面涂布胶粘剂进行卷材与基层、卷材与卷材的粘结。主要工序有胶粘剂的选择、涂刷胶粘剂、铺贴卷材、搭接缝处理等。粘胶剂一般由厂家配套供应，对单组分胶粘剂只需开桶搅拌均匀后即可使用，而双组分胶粘剂则必须严格按厂家提供的配合比例和配制方法进行计量、掺和、搅拌均匀后才能使用。,7、高分子防水卷材的铺贴为冷粘结法和热风焊接法两种施工方法。冷粘法施工：（1）底胶将高分子防水材料胶粘剂配制成的基层处理剂或胶粘带，均匀地深刷在基层的表面，在干燥412h后再进行后道工序。胶粘剂涂刷应均匀，不露底，不堆积。,（2）卷材上胶 先把卷材在干净平整的面层上展开，用长滚刷蘸满搅拌均匀的胶贴剂，涂刷在卷材的表面，涂胶的厚度要均匀且无漏涂，但在沿搭接部位留出100mm宽的无胶带。静置1020min，当胶膜干燥且手指触摸基本不粘手时，用纸筒芯重新卷好带胶的卷材。,（3）滚铺 卷材的铺贴应从流水口下坡开始。先弹出基准线，然后将已涂刷胶贴剂的卷材一端先粘贴固定在预定部位，再逐渐沿基线滚动展开卷材，将卷材粘贴在基层上。卷材滚铺施工中应注意：铺设同一跨屋面的防水层时，应先铺排水口、天沟、檐口等处排水比较集中的部位，按标高由低向高的顺序铺；在铺多跨或高低跨屋面防水卷材时，应按先高后低、先远后近的顺序进行；应将卷材顺长方向铺，并使卷材长面与流水坡度垂直，卷材的搭接要顺流水方向，不应成逆向。,（六）保护层施工为了减少阳光辐射对沥青老化的影响，降低沥青表面的温度，防止暴雨和冰雪对防水层的侵蚀，在防水层表面设置绿豆砂或板块等各种保护层。（1）绿豆砂保护层。在卷材铺设完毕后，经检查合格后，应立即进行绿豆砂保护层施工，以免油毡表面遭受损坏。施工时，应选用色浅、耐风化、清洁、干燥，粒径为35mm的绿豆砂，在锅内或钢板上加热至100左右均匀撒铺在涂刷过23mm厚的沥青胶结材料的卷材防水层上，并使其1/2的粒径嵌入到沥青中，未粘结的绿豆砂应随时清扫于净。,（2）板块保护层。采用水泥砂浆作为结合层。块体应对接铺砌，缝隙宽度为10mm左右；板缝用1：2水泥砂浆勾成凹缝。,二、涂膜防水屋面施工在屋面基层上涂刷防水涂料，经固化后形成一定厚度的弹性整体涂膜层的柔性防水屋面。该类防水屋面主要适用于防水等级为、级的屋面防水，也可作为、级屋面多道防水设防中的一道防水层。（1）施工顺序。基层表面清理、修整喷涂基层处理剂（底涂料）特殊部位附加增强处理涂布防水涂料保护层施工。,（2）喷涂基层处理剂。基层处理剂应与上部涂料的材性相容，常用防水涂料的稀释液进行刷涂或喷涂。喷涂前应充分搅拌，喷涂均匀，覆盖完全，于燥后方可进行涂膜防水层施工。,（3）特殊部位附加增强处理。在管道根部、阴阳角等部位，应做不少于一布二涂的附加层；在无沟、檐沟与屋面交接处以及找平层分格处均应空铺宽度不小于200300mm的附加层，构造作法应符合设计要求。,（4）涂布防水涂料。防水涂料可采用手工抹压、涂刷和喷涂分层施工。涂层厚度应均匀一致，表面平整，防水涂膜应有两层及以上涂层组成，一道涂层完毕并待干燥结膜后，方可涂布下一遍涂料。每遍涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为3050mm；涂膜厚度高聚物改性沥青防水涂料不应小于3mm，合成高分子防水涂料不应小于2mm。（5）保护层施工。为了防止涂料过快老化，涂膜防水层应设置保护层。,二、地下防水工程质量控制,（一）、结构自防水 结构自防水是以调整结构混凝土的配合比或掺外加剂的方法来提高混凝土的密实度、抗渗性、抗蚀性，满足设计对地下建筑的抗渗要求，达到防水的目的。结构自防水具有施工简便、工期短、造价低、耐久性好等优点，是目前地下建筑防水工程的一种主要方法。防水泥凝土是通过控制材料选择、混凝土拌制、浇筑、振捣的施工质量，以减少混凝土内部的空隙和消除空隙间的连通，最后达到防水要求。,1、防水混凝土材料应满足以下几点：（1）水泥品种应按设计要求选用，其强度等级不应低于32.5级，不得使用过期或受潮结块水泥。要求抗水性好、泌水小、水化热低，并具有一定的抗腐蚀性。（2）细骨料要求颗粒均匀、圆滑、质地坚实，含泥量不得大于3的中粗砂。砂的粗细颗粒级配适宜，平均粒径0.4mm左右。（3）粗骨料要求组织密实、形状整齐，含泥量不得大于1。颗粒的自然级配适宜，粒径宜为540mm，且吸水率不大于1.5。,（4）外加剂的技术性能，应符合国家或行业标准一等品及以上的质量要求；常用的外加剂防水混凝土有：三乙醇胺防水混凝土，加气剂防水混凝土，减水剂防水混凝土，氯化铁防水混凝土。（5）粉煤灰的级别不应低于二级，掺量不宜大于20%；硅粉掺量不应大于3%，其他掺合料的掺量应通过试验确定。,2、防水混凝土的配合比应符合下列规定:（1）试配要求的抗渗水压值应比设计值提高0.2MPa；（2）水泥用量不得少于300kg/m3；掺有活性掺合料时，水泥用量不得少于280kg/m3；（3）砂率宜为35%45%，灰砂比宜为1:21:2.5；（4）水灰比不得大于0.55；（5）普通防水混凝土坍落度不宜大于50mm，泵送时入泵坍落度宜为100140mm。,3、混凝土拌制和浇筑过程中所用材料的品种、规格和用量，每工作班检查不应少于两次。混凝土在浇筑地点的坍落度，每工作班至少检查两次。4、防水混凝土的变形缝、施工缝、后浇带、穿墙管道、埋设件等设置和构造，均须符合设计要求，严禁有渗漏。5、防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷；埋设件位置应正确。结构表面的裂缝宽度不应大于0.2mm，并不得贯通。,6、防水混凝土抗渗性能，应采用标准条件下养护混凝土抗渗试件的试验结果评定。试件应在浇筑地点制作。连续浇筑混凝土每500m3 应留置一组抗渗试件(一组为6 个抗渗试件)，且每项工程不得少于两组。7、防水混凝土的施工质量检验数量，应按混凝土外露面积每100m2 抽查1 处，每处10m2，且不得少于3 处；细部构造应按全数检查。,（二）水泥砂浆防水层 用于混凝土或砌体结构的基层上采用多层抹面的水泥砂浆防水层。不适用环境有侵蚀性、持续振动或温度高于80的地下工程。1、水泥砂浆防水层所用的材料应符合下列规定:（1）水泥品种应按设计要求选用，其强度等级不应低于32.5 级，不得使用过期或受潮结块水泥；（2）砂宜采用中砂，粒径3mm 以下，含泥量不得大于1%，硫化物和硫酸盐含量不得大于1%；（3）水应采用不含有害物质的洁净水；（4）聚合物乳液的外观质量，无颗粒、异物和凝固物；（5）外加剂的技术性能应符合国家或行业标准一等品及以上的质量要求。,2、水泥砂浆防水层的基层质量应符合下列要求:（1）水泥砂浆铺抹前，基层的混凝土和砌筑砂浆强度应不低于设计值的80%；（2）基层表面应坚实、平整、粗糙、洁净，并充分湿润，无积水；（3）基层表面的孔洞、缝隙应用与防水层相同的砂浆填塞抹平。,3、水泥砂浆防水层施工应符合下列要求:（1）分层铺抹或喷涂，铺抹时应压实、抹平和表面压光；（2）防水层各层应紧密贴合，每层宜连续施工，必须留施工缝时应采用阶梯坡形槎，但离开阴阳角处不得小于200mm；（3）防水层的阴阳角处应做成圆弧形；（4）水泥砂浆终凝后应及时进行养护，养护温度不宜低于5并保持湿润，养护时间不得少于14d。,4、水泥砂浆防水层的施工质量检验数量，应按施工面积每100m2 抽查1 处，每处10m2，且不得少于3 处。,（三）.柔性防水层适用于受侵蚀性介质或受振动作用的地下工程主体迎水面铺贴的卷材防水层。卷材防水层应采用高聚物改性沥青防水卷材和合成高分子防水卷材。所选用的基层处理剂、胶粘剂、密封材料等配套材料，均应与铺贴的卷材材性相容。铺贴防水卷材前，应将找平层清扫干净，在基面上涂刷基层处理剂；当基面较潮湿时，应涂刷湿固化型胶粘剂或潮湿界面隔离剂。基层阴阳角处应做成圆弧形。,1、两幅卷材短边和长边的搭接宽度均不应小于100mm。采用多层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3 幅宽，且两层卷材不得相互垂直铺贴。2、冷粘法铺贴卷材应符合下列规定:（1）胶粘剂涂刷应均匀，不露底，不堆积；（2）铺贴卷材时应控制胶粘剂涂刷与卷材铺贴的间隔时间，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓；（3）铺贴卷材应平整、顺直，搭接尺寸正确，不得有扭曲、皱折；（4）接缝口应用密封材料封严，其宽度不应小于10mm。,3、热熔法铺贴卷材应符合下列规定:（1）火焰加热器加热卷材应均匀，不得过分加热或烧穿卷材；厚度小于3mm 的高聚物改性沥青防水卷材，严禁采用热熔法施工；（2）卷材表面热熔后应立即滚铺卷材，排除卷材下面的空气，并辊压粘结牢固，不得有空鼓、皱折；（3）滚铺卷材时接缝部位必须溢出沥青热熔胶，并应随即刮封接口使接缝粘结严密；（4）铺贴后的卷材应平整、顺直，搭接尺寸正确，不得有扭曲。,4、卷材防水层施工的铺贴方法按其与地下防水结构施工的先后顺序分为外贴法和内贴法两种。（1）外贴法：在地下建筑墙体做好后，直接将卷材防水层铺贴墙上，然后砌筑保护墙，如图9-6。（2）内贴法：在地下建筑墙体施工前先砌筑保护墙，然后将卷材防水层铺贴在保护墙上，最后施工地下建筑墙体。在地下室墙外侧操作空间很小时，多用内贴法，如图9-7。,图9-6 外贴法 图9-7 内贴法1垫层；2找平层；3卷材防水层；1卷材防水层；2保护墙；4保护层；5构筑物；6油毡；3垫层；4尚未施工的构 7久保护墙；8临时性保护墙；筑物；5垫层,5、卷材防水层完工并经验收合格后应及时做保护层。保护层应符合下列规定:（1）顶板的细石混凝土保护层与防水层之间宜设置隔离层；（2）底板的细石混凝土保护层厚度应大于50mm；（3）侧墙宜采用聚苯乙烯泡沫塑料保护层，或砌砖保护墙(边砌边填实)和铺抹 30mm 厚水泥砂浆。6、卷材防水层的施工质量检验数量，应按铺贴面积每100m2 抽查1 处，每处10m2，且不得少于3 处。,（四）涂料防水层防水适用于受侵蚀性介质或受振动作用的地下工程主体迎水面或背水面涂刷的涂料防水层。涂料防水层应采用反应型、水乳型、聚合物水泥防水涂料或水泥基、水泥基渗透结晶型防水涂料。,1、涂料防水层的施工应符合下列规定:（1）涂料涂刷前应先在基面上涂一层与涂料相容的基层处理剂；（2）涂膜应多遍完成，涂刷应待前遍涂层干燥成膜后进行；（3）每遍涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为3050mm；,（4）涂料防水层的施工缝(甩槎)应注意保护，搭接缝宽度应大于100mm，接涂前应将其甩茬表面处理干净；（5）涂刷程序应先做转角处、穿墙管道、变形缝等部位的涂料加强层，后进行大面积涂刷；（6）涂料防水层中铺贴的胎体增强材料，同层相邻的搭接宽度应大于100mm，上下层接缝应错开1/3 幅宽。,2、涂料防水层的施工质量检验数量，应按涂层面积每100m2 抽查1 处，每处10m2，且不得少于3 处。,（五）细部构造防水混凝土结构的变形缝、施工缝、后浇带等细部构造，应采用止水带、遇水膨胀橡胶腻子止水条等高分子防水材料和接缝密封材料。,1、变形缝的防水施工应符合下列规定:（1）止水带宽度和材质的物理性能均应符合设计要求，且无裂缝和气泡；接头应采用热接，不得叠接，接缝平整、牢固，不得有裂口和脱胶现象；（2）中埋式止水带中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定；（3）变形缝设置中埋式止水带时，混凝土浇筑前应校正止水带位置，表面清理干净，止水带损坏处应修补；顶、底板止水带的下侧混凝土应振捣密实，边墙止水带内外侧混凝土应均匀，保持止水带位置正确、平直，无卷曲现象；（4）变形缝处增设的卷材或涂料防水层，应按设计要求施工。,2、施工缝的防水施工应符合下列规定:（1）水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，铺水泥砂浆或涂刷混凝土界面处理剂并及时浇筑混凝土；（2）垂直施工缝浇筑混凝土前，应将其表面清理干净，涂刷混凝土界面处理剂并及时浇筑混凝土；（3）施工缝采用遇水膨胀橡胶腻子止水条时，应将止水条牢固地安装在缝表面预留槽内；（4）施工缝采用中埋止水带时，应确保止水带位置准确、固定牢靠。,3、后浇带的防水施工应符合下列规定:（1）后浇带应在其两侧混凝土龄期达到42d 后再施工；（2）后浇带的接缝处理应符合规范的规定；（3）后浇带应采用补偿收缩混凝土，其强度等级不得低于两侧混凝土；（4）后浇带混凝土养护时间不得少于28d。,4、穿墙管道的防水施工应符合下列规定:（1）穿墙管止水环与主管或翼环与套管应连续满焊，并做好防腐处理；（2）穿墙管处防水层施工前，应将套管内表面清理干净；（3）套管内的管道安装完毕后，应在两管间嵌入内衬填料，端部用密封材料填缝。柔性穿墙时，穿墙内侧应用法兰压紧；（4）穿墙管外侧防水层应铺设严密，不留接茬；增铺附加层时，应按设计要求施工。,5、埋设件的防水施工应符合下列规定:（1）埋设件端部或预留孔(槽)底部的混凝土厚度不得小于250mm；当厚度小于250mm 时，必须局部加厚或采取其他防水措施；（2）预留地坑、孔洞、沟槽内的防水层，应与孔(槽)外的结构防水层保持连续；（3）固定模板用的螺栓必须穿过混凝土结构时，螺栓或套管应满焊止水环或翼环；采用工具式螺栓或螺栓加堵头做法，拆模后应采取加强防水措施将留下的凹槽封堵密实。,6、密封材料的防水施工应符合下列规定:（1）检查粘结基层的干燥程度以及接缝的尺寸，接缝内部的杂物应清除干净；（2）热灌法施工应自下向上进行并尽量减少接头，接头应采用斜槎；密封材料熬制及浇灌温度，应按有关材料要求严格控制；（3）冷嵌法施工应分次将密封材料嵌填在缝内，压嵌密实并与缝壁粘结牢固，防止裹入空气。接头应采用斜槎；（4）接缝处的密封材料底部应嵌填背衬材料，外露密封材料上应设置保护层，其宽度不得小于100mm。,第三节防工程常见的质量问题及处理,防水工程中产生质量问题的原因：1、设计方面：对防水问题考虑不周，防水材料选用不当，防水构造设计不合理。2、防水材料本身质量存在缺陷。3、防水工程中的施工问题。4、工程结构在使用过程中，疏于日常保养维护或在非正常使用中造成防水层的破坏。,一、屋面防水工程常见的质量问题及处理1、卷材防水工程常见的问题及处理,.,2、涂膜防水屋面常见问题及处理（1）材料变质超过有效或保管不善、长期日晒雨淋、冬期受冻、密封不严等。（2）配合比不准称重失准，拌合不匀、使用隔夜混合材料。（3）粘结欠佳基层不平整，表面不清洁、不坚硬，基层材料强度低、含水率高等。,（4）涂料内有气泡导致涂料开裂涂料中有沉淀物，铺贴玻璃布时注意排净空气，施工时温度过高、结块过快、水分难以逸出，涂料膜过厚等。（5）保护层脱落使防水层受损（6）涂布工艺欠佳涂布质密是保证质量的关键。涂刷时应按规定厚度均匀涂刷。各层之间的涂刷应相互垂直，以提高防水层的整体性和均匀性。涂层间的接槎，每遍涂刷时应退槎50-100mm，接槎也应超过50-100m，避免在搭接处发生渗漏。,（7）收头部位翘边现象所有收头均应用密封材料压边，压边宽度不得小于10mm。收头处的胎体增强材料应剪裁整齐。有凹槽时，应压入槽内不得出现翘边、皱折、露白等现象。,3、细石混凝土屋面常见质量问题及处理,二、地下防水工程常见的质量问题及处理1、地下防水工程的渗漏根据渗水量和渗水速度大小可分为慢渗、快渗、急流和高压急流。按漏水形式分点的渗漏、缝的渗漏和面的渗漏。2、地下防水工程渗漏的检查方法一是观察法。二是撒干水泥法：对慢渗不明显的渗漏可先擦干渗水，再撒干水泥观察渗漏部位。,三是综合法：用水泥胶浆在渗漏处均匀涂刷一层后，即在表面撒干水泥面出现湿点或湿线处为渗漏部位。3、防水混凝土常见质量问题及处理,4、卷材防水质量问题及处理,5、地下工程变形缝常见的渗漏及处理,6、卫浴厨房防水工程常见质量问题及处理,复习题,1、什么是渗水和漏水。2、屋面防水等级是如何划分的，各级的防水要求如何。3、地下工程防水等级如何划分。4、卷材屋面防水的质量问题及措施。,防水工程,防水技术是保证工程结构不受水侵蚀的一项专门技术。,防水工程的作用：,保修期：屋面防水工程、有防水要求的卫生间、房间和外墙面的防渗漏，为年。,防水工程按其构造做法分为：结构自防水:自密实材料 排水构造措施：泛水、坡度、雨水沟、落水管、明沟、埋设止 水带等防水层防水：柔性：卷材、油膏、涂膜 刚性：防水砂浆、防水混凝土、细石混凝土,第一节 屋面防水工程 卷材防水屋面一、卷材防水屋面构造,卷材防水屋面的优缺点：优点：质量轻、防水性能较好，尤其是防水层具有良好柔韧性，能适应一定程度的结构振动和胀缩变形。缺点：易起鼓、老化，产生渗漏水时修补找漏困难。,二、防水材料 1、卷材 2、冷底子油 3、沥青胶 4、胶粘剂,（1）石油沥青卷材（油毡）涂盖层：石油沥青 胎体：纸胎 覆盖材料：滑石粉或云母片（2）.高聚物改性沥青卷材 涂盖层：合成高分子聚合物改性沥青 胎体：纤维织物或纤维毡 覆盖材料：粉状、粒状、片状或薄膜材料 类型：SBS改性沥青柔性卷材、APP改 性沥青卷材、化纤胎改性沥青卷材 废胶粉改性沥青耐低温卷材,（3）.合成高分子卷材 以合成橡胶、合成树脂或二者的共混体为基料，加入适量的化学助剂和填充料等，经过不同工序加工成可卷曲的片状材料。类型：三元乙丙橡胶防水卷材 氯化聚乙烯防水卷材 氯化聚乙烯橡胶共混防水卷材 氯硫化聚乙烯防水卷材,2、冷底子油 用10号或30号石油沥青加入挥发性溶剂配制而成的溶液。分类：慢挥发性冷底子油：石油沥青与轻柴油或 煤油 快挥发性冷底子油：石油沥青与汽油或苯 作用：石油沥青卷材防水屋面基层处理剂 增强沥青胶结材料与找平层之间的粘结力,3、沥青胶（玛珶脂）用石油沥青按一定配合量掺入填充料混合熬制而成。填充料：石灰粉、白云石粉、滑石粉、云母粉、石英粉、石棉粉和木屑粉等。填充料的作用：增强沥青玛珶脂的抗老化能力，改善其耐热度、柔韧性和粘结力并节省石油沥青的用量。沥青胶作用：粘贴油毡作防水层 作为沥青防水涂层 接头填缝,4、胶粘剂 胶粘剂是高聚物改性沥青卷材和合成高分子卷材的粘结材料。高聚物改性沥青卷材的胶粘剂主要有氯丁橡胶改性沥青胶粘剂、CCTP抗腐耐水冷胶料等。合成高分子卷材的胶粘剂主要有氯丁系胶粘剂（404胶）、丁基胶粘剂、BX-12胶粘剂、BX-12乙组分、XY-409胶等。,三、卷材防水屋面的施工1、沥青卷材防水屋面的施工 2、高聚物改性沥青卷材防水屋面施工 3、合成高分子卷材防水屋面施工,1、沥青卷材防水屋面施工,（1）.基层施工 基层要求：牢固、平整、洁净、干燥（2）.隔汽层施工 刷冷底子油一道 或铺设一毡二油卷材（3）.保温层施工 材料：松散保温材料和整体保温材料（4）.找平层施工 材料：水泥砂浆、混凝土或沥青砂浆 找平层宜设分格缝，缝的宽度为20mm,（5）.油毡防水层施工 油毡铺设的方向 屋面坡度3%时，油毡宜平行屋脊方向铺设 屋面坡度15%或屋面存在振动时，油毡应垂直屋脊方向铺设 屋面坡度在3%15%之间时，油毡可平行或垂直屋脊方向铺设 油毡铺设由檐口开始向屋脊方向进行卷材防水屋面坡度不宜超过25%。,（6）.保护层施工 绿豆砂保护层 板材保护层 整体保护层,2、高聚物改性沥青卷材防水屋面施工,基层处理：用水泥砂浆、沥青砂浆和细石混凝土找平层作基层。基层要求：牢固、平整、洁净、干燥（1）.冷粘法施工 清理基层涂刷基层处理剂干燥铺贴卷材接缝处理做保护层,（2）、热熔施工 利用火焰加热器如汽油喷灯或煤油焊枪对油毡加热，待油毡表面熔化后，进行热熔接处理。热熔施工节省胶粘剂，适于气温较低时施工。清理基层涂刷基层处理剂干燥8h后继续施工热融卷材接缝口处理做保护层,（3）、自粘法施工 是指采用带有自粘胶的防水卷材，不用热施工，也不需涂胶结材料，直接进行粘结的方法。清理基层涂刷基层处理剂干燥铺贴卷材接缝口处理做保护层,3、合成高分子卷材防水屋面施工 施工方法一般有冷粘法、自粘法和热风焊接法。冷粘法、自粘法施工要求与高聚物改性沥青卷材基本相同。,（1）.基层处理 用水泥砂浆找平层作基层。基层要求：牢固、平整、洁净、干燥（2）.热风焊接法 是利用热空气焊枪进行防水卷材搭接粘合的方法。,涂膜防水屋面,涂膜防水屋面是在钢筋混凝土装配式结构的屋盖体系中，板缝采用油膏嵌缝，板面压光具有一定的防水能力，通过涂布一定厚度高聚物改性沥青、合成高分子材料，经常温固化形成具有一定弹性的胶状涂膜，达到防水的目的。涂膜防水屋面构造见下图所示。(a)无保温层涂料屋面；(b)有保温层涂料屋面 1细石混凝土；2油膏嵌缝,1、嵌缝材料 常用的嵌缝材料有两类：油膏：以沥青为基料的，如沥青油膏、橡胶沥青油膏和塑料油膏等，一般由工厂生产成品，现场冷嵌施工；胶泥：以聚氯乙稀树脂和煤焦油为基料，一般在现场配制，热灌施工。,一、板缝嵌缝及施工,2、板缝嵌缝施工 屋面板吊装清理板缝细石混凝土灌缝细石混凝土抹平板缝干燥清理板缝涂满冷底子油一遍干燥冷嵌油膏或热灌胶泥 板缝嵌油膏或胶泥完后，也可做油毡、玻璃丝布或水泥砂浆覆盖层，以保护油膏和胶泥。,1、防水涂料,二、防水涂料的施工,厚质涂料,石灰乳化沥青防水涂料,膨胀土乳化沥青防水涂料,石棉沥青防水涂料,薄质涂料,溶剂型,反应型,水乳型,（1）.溶剂型涂料 溶剂型涂料是以各种有机溶剂使高分子材料等溶解成液态的涂料。优点：成膜迅速，缺点：易燃、有毒等。（2）.反应型涂料 反应型涂料是以一个或两个液态组分构成的涂料，涂刷后经化学反应形成固态涂膜。优点：成膜时无体积收缩，故涂刷一次即可获得所要求的涂膜厚度；缺点：现场配制必须精确、均匀，否则不易保证质量。,（3）.水乳型涂料 水乳型涂料是以水作为分散介质，使高分子材料及沥青材料等形成乳状液，水分蒸发后成膜。优点：无毒、无味、无燃烧危险，操作简便，尤其是可在比较潮湿的水泥基面上施工等；缺点：在低温下成膜困难，不能在5以下低温施工，涂料与基层的粘结力较差。,（1）.嵌缝（2）.铺贴胎体增强材料（如玻璃丝布、合成加筋毡等）（3）.涂刷防水涂料（4）.保护层
