防火门培训内容知识.ppt

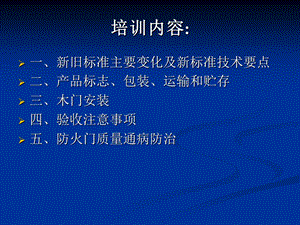

培训内容:,一、新旧标准主要变化及新标准技术要点二、产品标志、包装、运输和贮存三、木门安装四、验收注意事项五、防火门质量通病防治,一、新旧标准主要变化及新标准技术要点,1、防火门按材质分类的类别；2、耐火性能分类；3、防火门材料要求更具体；4、对防火门配件的要求更具体；5、增加部分技术指标要求及试验方法；6、增加闭门器等配件耐火性能要求及试验方法。,表1按耐火性能分类,表1按耐火性能分类,表2平开门门扇关闭方向代号,标记 防火门标记(型号)为：,示例：FM-0924-bdlk5 A1.50（甲级）-1。表示隔热（A类）木质防火门，其洞口宽度为900 mm，洞口高度为2400 mm，门扇镶玻璃、门框单槽口、带亮窗、有下框，门扇顺时针方向关闭，耐火完整性和耐火隔热性的时间均不小于1.50 h的甲级单扇防火门。规格防火门规格用洞口尺寸表示，洞口尺寸应符合GB/T 5824的相关规定，特殊洞口尺寸可由生产厂方和使用方按需要协商确定。,新规范技术要求要点 1一般要求 防火门应符合本标准要求，并按规定批准的图样及技术文件制造。2材料 2.1填充材料2.1.1防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料（如珍珠岩防火板，禁止用防火棉填充）。2.1.2防火门门扇填充的对人体无毒无害的防火隔热材料，应经国家认可授权检测机构检验达到GB 8624-2006规定燃烧性能A1级要求和GB/T 20285-2006规定产烟毒性危险分级ZA2级要求的合格产品。,2.2 木材 2.2.1防火门所用木材应符合JG/T 122-2000第5.1.1.1条中对(中)级木材的有关材质要求。2.2.2防火门所用木材应为阻燃木材，或采用防火板包裹木材以达到木材阻燃的目的，应经国家认可授权检测机构按照GB/T 8625-2005检验达到该标准第7章难燃性要求的合格产品。2.2.3 防火门所用木材进行阻燃处理再进行干燥处理后的含水率不应大于12%；木材在制成防火门后的含水率不应大于当地的平衡含水率。,2.3 人造板 2.3.1防火门所用人造板应符合JG/T 122-2000第5.1.2.2条中对(中)级人造板的有关材质要求。2.3.2防火门所用人造板应经国家认可授权检测机构按照GB/T 8625-2005检验达到该标准第7章难燃性要求的合格产品。2.3.3防火门所用人造板进行阻燃处理再进行干燥处理后的含水率不应大于12%；人造板在制成防火门后的含水率不应大于当地的平衡含水率。,2.4 钢材 2.4.1材质a）防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料，冷轧薄钢板应符合GB/T 708的规定。b）防火门所用加固件可采用性能不低于热轧钢材的钢质材料，热轧钢材应符合GB/T 709的规定。2.4.2材料厚度防火门所用钢质材料厚度应符合表3的规定。,表3钢质材料厚度 单位为毫米,2.5 其他材质材料 2.5.1防火门所用其他材质材料应对人体无毒无害，应经国家认可授权检测机构检验达到GB/T 20285-2006规定产烟毒性危险分级ZA2级要求的合格产品。2.5.2防火门所用其他材质材料应经国家认可授权检测机构检验达到GB/T 8625-2005第7章规定难燃性要求或GB 8624-2006规定燃烧性能A1级要求的合格产品，其力学性能应达到有关标准的相关规定并满足制作防火门的有关要求。,2.6 粘结剂 5.2.6.1防火门所用粘结剂应是对人体无毒无害的产品。5.2.6.2防火门所用粘结剂应经国家认可授权检测机构检验达到GB/T 20285-2006规定产烟毒性危险分级ZA2级要求的合格产品。3 配件 3.1防火锁（注意要点）3.1.1防火门安装的门锁应是防火锁。3.1.2在门扇的有锁芯机构处，防火锁均应有执手或推杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)。3.1.3防火锁应经国家认可授权检测机构检验合格的产品。,3.2 防火合页(铰链)（注意要点）防火门用合页(铰链)板厚应不少于3 mm。3.3防火闭门装置3.3.1防火门应安装防火门闭门器，或设置让常开防火门在火灾发生时能自动关闭门扇的闭门装置(特殊部位使用除外，如管道井门等)。3.3.2防火门闭门器应经国家认可授权检测机构检验合格的产品，其性能应符合GA 93的规定。3.3.3自动关闭门扇的闭门装置，应经国家认可授权检测机构检验合格的产品。,3.4 防火顺序器双扇、多扇防火门设置盖缝板或止口的应安装顺序器（特殊部位使用除外）。3.5防火插销采用钢质防火插销，应安装在双扇防火门或多扇防火门的相对固定一侧的门扇上（若有要求时）。3.6盖缝板3.6.1平口或止口结构的双扇防火门宜设盖缝板。3.6.2盖缝板与门扇连接应牢固。盖缝板不应妨碍门扇的正常启闭。,3.7防火密封件 3.7.1防火门门框与门扇、门扇与门扇的缝隙处应嵌装防火密封件。3.7.2防火密封件应经国家认可授权检测机构检验合格的产品，其性能应符合GB 16807的规定。3.8防火玻璃3.8.1防火门上镶嵌防火玻璃的类型3.8.1.1A类防火门若镶嵌防火玻璃，其耐火性能应符合A类防火门的条件。3.8.1.2B类防火门若镶嵌防火玻璃，其耐火性能应符合B类防火门的条件。3.8.1.3C类防火门若镶嵌防火玻璃，其耐火性能应符合C类防火门的条件。,3.8.2 防火玻璃应经国家认可授权检测机构检验合格的产品，其性能应符合GB 15763.1的规定。4 加工工艺和外观质量 4.1加工工艺质量使用钢质材料或难燃木材，或难燃人造板材料，或其他材质材料制作防火门的门框、门扇骨架和门扇面板，门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料，与防火五金配件等共同装配成防火门，其加工工艺质量应符合5.5条、5.6条、5.7条的要求。,4.2 外观质量 采用不同材质材料制造的防火门，其外观质量应分别符合以下相应规定：a)木质防火门：割角、拼缝应严实平整；胶合板不允许刨透表层单板和戗槎；表面应净光或砂磨，并不得有刨痕、毛刺和锤印；涂层应均匀、平整、光滑，不应有堆漆、气泡、漏涂以及流淌等现象；b)钢质防火门：外观应平整、光洁、无明显凹痕或机械损伤；涂层、镀层应均匀、平整、光滑，不应有堆漆、麻点、气泡、漏涂以及流淌等现象；焊接应牢固、焊点分布均匀，不允许有假焊、烧穿、漏焊、夹渣或疏松等现象，外表面焊接应打磨平整；,c)钢木质防火门：外观质量应满足a）、b）项的相关要求。d)其他材质防火门：外观应平整、光洁，无明显凹痕、裂痕等现象，带有木质或钢质部件的部分应分别满足a）、b）项的相关要求。5 门扇质量 门扇质量不应小于门扇的设计质量。注：指门扇的重量。6 尺寸极限偏差防火门门扇、门框的尺寸极限偏差应符合表4的规定。,7 尺寸公差 7.1 门扇高度H 采用钢卷尺测量，测量位置为距门扇两竖边各50 mm处，见图所示的A-A和A-A位置。检测值与产品设计图示门扇高度值相减，结果取其极值。,7.2 门扇宽度W 采用钢卷尺测量，测量位置为距门扇上两横边各50 mm处，见图所示的B-B和B-B位置。检测值与产品设计图示门扇宽度值相减，结果取其极值。,7.3门扇厚度T 采用游标卡尺测量，测量位置见图中、所标定的位置注：遇锁具、合页（铰链）处相应避开50 mm，检测值与产品设计图示门扇厚度值相减，结果取其极值。,图 门扇厚度测量位置示意图,7.4 门框内裁口高度H 采用钢卷尺测量，分别测量门框内裁口的左竖边和右竖边，见图所示、。检测值与产品设计图示门框内裁口高度值相减，结果取其极值。,7.6 门框侧壁宽度T 采用游标卡尺测量，测量位置见图所示的、。检测值与产品设计图示门框侧壁宽度值相减，结果取其极值。,8 形位公差 8.1 门扇两对角线长度差|L1-L2|（见图7）采用钢卷尺测量。,8.2 门扇扭曲度D,8.3 门扇宽度（高度）方向弯曲度B1(B2),8.4 门框内裁口两对角线长度差|L1-L2|（见图13）采用钢卷尺测量。,9 配合公差,9.2 门的开面上门框与门扇的平面高低差R,10 灵活性 10.1 启闭灵活性 防火门处于使用状态，将试件安装在试验框架上，手感和目测其启闭灵活性。10.2门扇开启力F按使用状态，将试件安装在试验框架上，门扇处于关闭状态，测力计作用于门执手处，并与门扇垂直，将门扇拉开，测量并记录门扇开启力F(80N)。11可靠性11.1试验框架为可调框架，以适合安装不同规格尺寸的防火门，框架应有足够的刚度，以免在试验过程中产生影响试验结果的变形。,防火门可靠性试验装置,12 耐火性能判定条件 12.1耐火完整性A1.50h（甲）.50h,A1.00h(乙）1.00h,A0.50h(丙）.50h,试件背火面未出现持续达10s或10s以上火焰，棉垫未着火12.2耐火隔热性A1.50h（甲）.50h,A1.00h(乙）1.00h,A0.50h(丙）.50h,试件背火面平均温升140，最高温升180,单扇木质防火门耐火性能试验后,单扇木质防火门耐火性能试验前,二、标志、包装、运输和贮存 1 标志 1.1每樘防火门都应在明显位置固有永久性标牌，标牌应包括以下内容：a)产品名称、型号规格及商标（若有）；b)制造厂名称或制造厂标记和厂址；c)出厂日期及产品生产批号；d)执行标准；,2 包装、运输和使用说明书 产品及其五金配件的包装应安全、可靠，并便于装卸、运输和贮存。随产品应提供如下文字资料:产品合格证；产品说明书；产品安装图；产品在运输过程中应避免因行车时碰撞损坏包装，装卸时轻抬轻放，严格避免磕、摔、撬等行为，防止机械变形损坏产品，影响安装使用。,3 贮存 产品应贮存在通风、干燥处，要避免和有腐蚀的物质及气体接触，并要采取防潮、防雨、防晒、防腐等措施，产品平放时底部须垫平，门框堆码高度不得超过1.5 m，门扇堆放高度不超过1.2 m，产品竖放时，其倾斜角度不得大于20。,三、木门安装,1、校准门洞、打底框2、组装主框3、安装主框4、安装门页5、安装门锁等五金6、木门防护,校准门洞/打底框,校准门洞/打底框1、复验门洞尺寸2、钉筒子板3、示图（1、2）,组装主框,将主框企身与横头组装为主框整体示图（调整门框间距，保持标准状态）,安装主框,放置主框于门洞固定主框调整垂直度、验证主框间距打发泡胶（固化半小时）,固定主框,调整垂直度/验证间距,示图（1、2）,打发泡胶,打发泡胶（固化半小时左右）示图,安装脚座与封口线,脚座安装示图(1)封口线安装示图(2),木门安装效果图,四、验收注意事项（1）,木质防火门安装完毕后，所在项目需要进行两次产品验收：、第一次为房地产公司的模拟验收；、第二次为项目所在地消防部门验收。,验收注意事项（2）,消防验收时，需要提供的消防验收资料：、供货单位营业执照；、消防产品型式认可证书；、消防产品型式认可检验报告；、消防产品供货证明；、消防产品身份证信息标签。,验收注意事项（3）,消防产品身份证信息标签必须粘贴于木质防火门页（安装门锁）的正面明显处；粘贴位置中心在门页装合页位的边缘和上边缘距离l2MM的交叉处；粘贴后标签表面平整无折皱，无缺损，无污渍。,四、质量通病防治,1、防火锁（注意要点）防火门安装的门锁应是防火锁。在门扇的有锁芯机构处，防火锁均应有执手或推杠机构，不允许以圆形或球形旋钮代替执手(特殊部位使用除外，如管道井门等)。,质量通病防治,2、防火合页(铰链)防火门用合页(铰链)板厚应不少于3 mm。,质量通病防治,3、门套根部发霉:加工时必须刷沥青进行防腐处理;加工时必须用防潮漆进行防潮处理.,质量通病防治,4、成品保护措施a、全面用珍珠棉b、平面用泡沫板c、边框用胶套d、角部用护角e、全面用瓦楞纸f、全面用收缩膜作用：防擦伤、防压伤、防撞、防潮、防尘,
