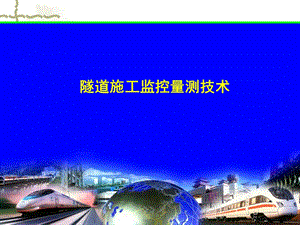

    隧道施工监控量测技术.ppt

    隧道施工监控量测技术,一、乌鞘岭隧道岭脊段概况和设计思想 二、监控量测的目的和内容 三、监控量测方法与结果 四、量测数据的处理与应用 五、三维位移监测及应用,主要内容,(一)量测目的,二、监控量测的目的和内容,1.提供监控设计的依据和信息 掌握围岩力学形态的变化和规律;掌握支护结构的工作状态。2.指导施工,预报险情 作出工程预报,确定施工对策;监视险情,确保施工安全。3.校核理论,完善工程方法4.为隧道工程设计与施工积累资料,(二)监测项目与内容,1.地质和支护状态现场观察;2.岩体(岩石)力学参数测试;3.围岩与结构应力应变测试;4.围岩压力测试;5.围岩性能物理探测;6.围岩和结构位移测试;7.爆破振动测试等。,规范规定的监控量测项目及量测方法,三、量测方法与结果,(一)地质素描,结合隧道施工、同步进行洞内围岩地质工作:它是隧道设计和施工过程中不可缺少的一项重要地质工作,是围岩工程地质特性和支护措施的合理性的最直观、最简单、最经济的描述和评价。,地质素描的内容,(二)位移监测,隧道开挖后,深埋隧道位移、浅埋地表位移和隧道位移是围岩施工动态的最显著表现,最能反映出围岩和支护的稳定性。因此对坑道周边位移的量测是最直接、最直观、最有意义、最经济和最常用的量测项目。,1.浅埋隧道的地表位移;2.拱顶下沉;3.相对收敛变形;4.隧底隆起变形;5.围岩内部变形;6.围岩三维变形等。,位移监测内容:,位移监测结果:,乌鞘岭隧道大变形规律,乌鞘岭隧道大变形规律,乌鞘岭隧道大变形规律,乌稍岭隧道分区段最大变形速率与累计变形量统计,乌鞘岭隧道龄脊段分区段变形量测技术指标统计表大变形规律,最大变形速率与累计变形的关系,在隧道工程监控量测中,除累计变形外,变形速率是另外一个进行围岩稳定性评价的重要判别指标。研究最大变形速率与累计变形的关系也是在施工初期阶段进行最终变形预测的方法之一。,预留变形量(mm),(三)应力监测,1.锚杆轴力,锚杆轴力量测的布置,锚杆轴力量测结果,2.钢架、支护、衬砌混凝土应力,围岩压力、接触压力及支护衬砌应力量测结果(MPa),3.围岩压力(接触压力)监测,支护(喷射混凝土或模筑混凝土衬砌)与围岩之间的接触应力大小,既反映了支护的工作状态,又反映了围岩施加于支护的形变压力情况,因此,围岩压力的量测就成为必要。二次衬砌所承受的围岩压力,及衬砌与支护层之间的接触压力量测,可明确衬砌的受力情况,验证设计理论。,通过对实测支护压力终值的统计分析,可得荷载侧压力系数。具体统计公式为:对F4断层的2个量测断面及志留系千枚岩地层的7个量测断面进行统计分析,得侧压力系数结果如表所示。,岭脊千枚岩地层实测侧压力系数结果汇总,初期支护与二次衬砌的围岩压力比例始终是隧道界讨论的热点问题之一,作为“荷载结构”模式计算中的重要计算参数,它关系到二衬受力状态及稳定程度。根据实测初支围岩压力和二衬接触压力进行统计分析,可得出实测二衬分担压力比例,具体计算公式为:,四、量测数据分析与反馈,(一)净空位移分析与反馈,单线隧道初期支护极限相对位移(%),1.根据位移量测值或预计最终位移值判断,双线隧道初期支护极限相对位移(%),国外有关位移管理标准,规范变形管理等级,注:U实测位移值;U0最大允许位移值。,乌鞘岭岭脊千板岩地层区段隧道极限位移 单位(mm),乌鞘岭F7断层区段隧道极限位移 单位:(mm),注:U隧道开挖后隧道总变形量,乌鞘岭隧道岭脊段位移控制基准(单位:mm),从变形曲线可分为三个阶段:(1)变形急剧增长阶段变形速率大于1mm/d时;(2)变形速率缓慢增长阶段变形速率10.2mm/d时;(3)基本稳定阶段变形速率小于0.2mm/d时。,2.根据位移速率判断,岩体破坏前变形曲线可分为三个阶段:(1)基本稳定区(2)过渡区(3)破坏区变形速率逐渐增大,即 0。表明围岩已进入危险状态,须停工,进行加固。,3.根据位移时间曲线(位移时态曲线)形态判断,乌鞘岭隧道分区段极限位移取值(mm),变形及变形速率管理基准,不同大变形等级的防治措施,通过声波、围岩内部位移和锚杆应力测试,综合确定围岩松动区,验证设计锚杆长度是合理的。,(二)围岩内位移及松动区分析与反馈,(三)围岩压力分析与反馈,当围岩压力大、而变形量不大,这表明支护时机、尤其是支护的封底时间合理;当围岩压力大、且变形量也很大,此时应加强支护,限制围岩变形,控制围岩压力的增长。,五、三维变形(位移)监测,传统的隧道变形量测方式,主要是对洞室净空各测点间的收敛变形进行量测,所得到的资料为隧道两测点间的相对变形,对于承受偏压或受整体边坡滑动影响的隧道,在很多时候则无法反映其真正的变形情况。,全站仪自由设站三维观测是指从任一观测站观测若干已知点的方向和距离,通过坐标变换算出该自由测站上仪器中心的坐标,以此计算出其余点的新坐标。,F7断层和千枚岩地段隧道三维位移实测最大值(mm),F7断层和千枚岩地段隧道三维位移量测均值(mm),F7断层位移向量方位趋势线,千枚岩地层区段位移向量方位势线,
