项目结构施工图教学课件PPT.ppt

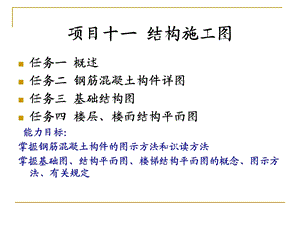

项目十一 结构施工图,任务一 概述任务二 钢筋混凝土构件详图任务三 基础结构图任务四 楼层、楼面结构平面图 能力目标：掌握钢筋混凝土构件的图示方法和识读方法掌握基础图、结构平面图、楼梯结构平面图的概念、图示方法、有关规定,任务一 概述,一、结构施工图简介,1、概念 结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造的图样，主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土承重构件的制作安装和现场施工的依据，也是编制预算和施工组织设计的依据。,2、房屋结构形式 房屋结构由地下结构和地上结构两部分组成。地下结构由基础和地下室，上部结构由墙体、柱、梁、板、楼梯和屋架等构成。,3 房屋结构分类,房屋结构按承重结构的形式分为框架结构，剪力墙结构，框剪结构等。房屋结构形式按承重构件的材料可分为：1）木结构 是由木材组成框架，砖墙（砌体）不承重2）砖混结构 是由砖墙（砌体）为主要承重的结构3）钢筋混凝土结构 是钢筋混凝土的柱、梁为承重结构，砖墙不承重5）钢混结构 是指由型钢和混凝土结构组成的承重结构，常用于高层建筑，砖墙不承重，或用其他材料6）钢结构 是由钢柱，钢梁组成的承重结构，也有的就是屋面用钢梁的，砖墙不承重,4、结构施工图内容,1）结构设计说明；说明新建建筑的结构类型、耐久年限、地震设防烈度、地基状况、材料强度等级、选用的标准图集、新结构与新工艺及特殊部位的施工顺序、方法及质量验收标准。2）结构平面图：基础平面图、楼层结构平面布置图、屋顶 结构平面布置图 结构平面布置图表达建筑结构构件的平面布置 3）构件详图：梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图、其它详图等。结构构件详图表达结构构件的形状、大小、材料和具体做法。,二、结构施工图中的基本知识及有关规定1、常用构件代号,常用构件代号,2、常用钢筋、混凝土的基本知识 钢筋按其强度和品种分成不同的等级，并用不同的符号表示。,1）混凝土,混凝土强度共十四个等级：C15，C20，C25，C30，C35，C40，C45，C50，C55，C60，C65，C70，C75，C80标号愈高，混凝土抗压强度愈高。混凝土抗压强度高，抗拉强度低。,2）钢筋的作用和名称,受力筋：构件中主要承受拉力或压力的钢筋。箍筋：构件中承受剪力和扭力的钢筋，同时用于固定纵向钢筋的位置。多用于梁和柱内级钢。架立筋：一般用于梁内，固定箍筋位置，并与受力筋、箍筋一起构成钢筋骨架。分布筋：一般用于板类构件中，并与受力筋垂直布置，将承受的荷载均匀传给受力筋，与受力筋一起构成钢筋骨架。构造筋：包括架立筋、分布筋以及由于构造要求和施工安装需要而配置的钢筋。如吊筋、拉结筋、预埋锚固筋等。,3）钢筋的保护层和弯钩,为了保护钢筋，防止锈蚀，防火，及加强钢筋与混凝土的粘结力，在构件中的钢筋外留有保护层。保护层：钢筋外边缘距构件表面的距离,混凝土结构的环境类别,一类：室内干燥环境；永久的无侵蚀性静水浸没环境。二类：a、室内潮湿环境；室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒冷地区与无侵蚀性的水或土壤直接接触的环境；寒冷和严寒地区的冰冻线以下的无侵蚀性的水或土壤直接接触的环境 b、干湿交替环境；水位频繁变动环境，严寒和寒冷地区的露天环境；严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的环境三类：a、严寒和寒冷地区冬季水位冰冻区环境；受除冰盐影响环境；海风环境。b、盐渍土环境；受除冰盐作用环境；海岸环境。四类：海水环境。五类：受人为或自然的侵蚀性物质影响的环境。,规定设计使用年限为50年的混凝土结构，最外层钢筋的保护层厚度应符合上表的规定；设计使用年限为100年的混凝土结构，最外层钢筋的保护层厚度不应小于上表中数值的1.4倍。普通钢筋及预应力钢筋，其混凝土保护层厚度不应小于钢筋的公称直径，且应符合上表的规定。一般设计中是采用最小值的。,普通热轧钢筋的种类及符号,H、R、P、B分别为热轧、带肋、光圆、钢筋。,k：刻痕钢丝；b：冷拔低碳钢丝；c：碳素钢丝；R：冷轧带肋钢筋；l：冷拉钢筋（一级）；s：钢铰线；,一般钢筋常用图例：,钢筋横断面,无弯钩的钢筋端部,重叠短钢筋端部用45短线表示,带半圆形弯钩的钢筋搭接,带直钩的 钢筋搭接,带丝扣的 钢筋端部,无弯钩的 钢筋搭接,带半圆弯钩的 钢筋搭接,带直钩的 钢筋搭接,套管接头,接触对焊的 钢筋接头,钢筋表示方法,5）钢 筋 画 法,在平面图中配置钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右。,配双层钢筋的墙体，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋则向下或向右。,如在断面图中不能表示清楚钢筋配置，应在断面图外面增加钢筋大样图。,底层,顶层,远面,近面,钢 筋 画 法（续）,图中所表示的钢筋、环筋，应加画钢筋大样及说明,每组相同的钢筋、箍筋或环筋，可以用粗实线画出其中一根来表示，同时用一横穿的细线表示其余的钢筋、箍筋或环筋，横线的两端带斜短划表示该号钢筋的起止范围。,或,钢筋画法,6）钢筋的标注 钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：316表示3根直径为16mm的级钢筋。8200表示直径为8mm的钢筋平行排列，间距 200mm。,1 模板图 表示构件的外表形状、大小及预埋件的位置等，是支模板的依据。一般在构件较复杂或有预埋件时才画模板图，模板图用细实线绘制。2 配筋图 表示钢筋的形状，大小，数量，级别和排放情况。构件的外轮廓线用细实线表示，而钢筋用粗实线表示。配筋图是钢筋下料、绑扎的主要依据。3 钢筋明细表 便于备料，加工和编制预算。要列出构件代号，钢筋编号，简图，规格，长度，数量，总长，重量等。4 预埋件详图 如吊环，钢板等,任务二 砼构件详图,一、砼梁详图,立面图中，梁的轮廓线为细实线，箍筋为中粗线，用粗实线画钢筋的纵向位置。,梁、柱等细长构件的钢筋，常用配筋立面图和断面图表示。,配筋立面图：是假想构件为一透明体而画出的一个纵向正投影图。,断面图能表示钢筋的上下和前后的排列、箍筋的形状等。一般在断面形状或钢筋数量和位置有变化之处，都需画一断面图（但不宜在斜筋段取断面）。,断面图中，构件轮廓线为细实线，钢筋的横断面为黑圆点。,立面图和断面图都应留出规定的保护层厚度。,当配筋较复杂时，在立面图正下方对齐用同一比例依次画出各号钢筋的详图，同一编号只画一根。,为了便于统计用料，可列出钢筋表。,配筋立面图和配筋断面图,梁的配筋立体图,梁的配筋立体图,配筋立面图和配筋断面图,梁的配筋图,梁的配筋立体图和断面图,钢筋表,梁的钢筋表,配筋平面图,（受力筋）,（受力筋）,（受力筋）,（受力筋）,（分布筋）,表示现浇水平钢筋混凝土板的钢筋配置情况,板的配筋平面图,配筋平面图,1、4号钢筋 为底层钢筋,2、3、5号钢筋为顶层钢筋,配筋平面图,一、基础图,在民用建筑中，常见的型式有条形基础(即墙基础)、独立基础(即柱基础)、筏基础和桩基础等。按材料分有砖（石）基础、混凝土基础、毛石混凝土基础 和钢筋混凝土基础。,筏式基础(板式、梁板式）,任务三 基础结构图,基础的组成,（一）基础平面图,1、基础平面图的形成与作用,基础平面图是假想用一个水平面沿房屋底层室内地面附近将整幢建筑物剖开后，移去上层的房屋和基础周围的泥土向下投影所得到的水平剖面图。是施工时放线、开挖基坑（槽）和砌筑基础与管沟及编制预算的依据。,2、基础平面图的表示方法,在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细 部轮廓(如大放脚)可省略不画；凡被剖切到的基础墙应画成中实线，基础底面的轮廓应画成细实线；如果 剖切到钢筋混凝土柱，则涂黑表示；基础平面图中采用的比例及定位轴线编号与建筑平面图相同；当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用 详图表示；当基础中设基础梁和地圈梁时，用粗单点长画线表示其中心线的位置。,3、基础平面图的尺寸标注,基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。外部尺寸只标注定位轴线的间距和总尺寸。内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面 的宽度等。平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合。,4、基础平面图的剖切符号,凡基础宽度、墙厚、大放脚、基底标高、管沟做法不同时，均以不同的断面图表示，所以在基础平面图中还应注出各断面图的剖切符号及编号，以便对照查阅。,基础图（基础平面图）,基础平面图,（二）基础详图,在基础的某一处用铅垂剖切平面切开基础所得到的断面图称为基础详图。常用110、120、150的比例绘制。基础详图表示了基础的断面形状、大小、材料、构造、埋深及主要部位的标高等。基础详图识图要点：按图名的轴线编号，查阅基础平面图，明确基础所在的位置。由有关标高，了解基础埋深。明确基础细部构造，注意防潮层位置、大放脚做法、垫层厚度、基础圈梁的位置和尺寸、配筋直径间距、材料强度等级等。识图时要注意平面图与详图对照阅读。,基础图（基础详图）,钢筋混凝土条形基础详图,独立基础详图,柱基础详图,任务四、楼层、楼面结构平面图,1)定位轴线及墙，梁，柱等构件的定位尺寸和编号2）现浇板的位置及编号，配筋3）板，墙的可见轮廓线用中实线，板下的梁或墙用中虚线,假想沿楼板面将房屋水平剖开后向下投影而得。表示每层的梁、板、柱、墙等承重构件的平面布置，以及现浇板的构造与配筋等。,结构布置平面图形成：,图示和标注：,板的受力及配筋的特点,板指平面尺寸较大而厚度较小的受弯构件，通常水平放置，但有时也斜向设置（如楼梯板）或竖向设置（如墙板）。板在建筑工程中一般应用于楼板、屋面板、基础板、墙板等。,楼梯结构详图,楼梯结构详图主要包括楼梯结构平面图、楼梯剖面图和配筋图。楼梯结构平面图：包括底层、标准层和顶层平面图，主要表明梯段板、梯梁、楼面平台板等承重构件的布置情况。图示要求与楼层结构平面图相同。楼梯结构剖面图：主要表示楼梯间各承重构件沿竖直方向的布置及构造。具体如楼面平台板、楼梯梁、梯段板、楼梯平台板等构件的位置；平台板与墙体的连接；各构件的结构标高及各构件内部的配筋情况。,楼梯结构剖面图 楼梯结构剖面图主要表示楼梯的承重构件的竖向布置、连接情况，以及各部分的标高。附图19中的1-1剖面图，表示了剖到的梯段板、梯段梁、平台梁、平台板和未剖到的、可见的梯段板等。另外，还要表示楼梯间内的一些结构、构造。,楼梯配筋图 在楼梯结构剖面图中，不能详细表示梯段板、梯段梁等的配筋时，应用较大的比例绘出配筋图。附图19为楼梯配筋图，其图示方法及内容同构件配筋图。,楼梯结构详图,
