高速收费站LED照明改造方案.ppt

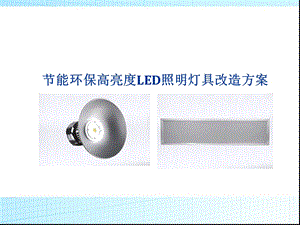

节能环保高亮度LED照明灯具改造方案,目录,1、企业概况2、企业工程案例3、照明规范标准4、车道照明方案5、收费间照明方案6、高杆灯照明方案7、灯具数据对比 8、概况描述,江苏光电科技发展有限公司成立于2007年，座落在中国江苏著名苗木之乡金坛尧塘工业园区，是一家以LED半导体照明技术研发、生产、销售一体化产业运营为主导的知名企业。产品在电子科技、照明、环保、智能电器等领域处于领先地位。为工业、机关团体、商业建筑、民用住宅、电子产品等提供完善的解决方案，并拥有大量的工业知识产权。公司本着产品多元化、设计创新化工艺精细化和管理科学化的理念不断的发展。,工程实例,企 业概况,工程实例,1、徐州市华山路交通信号灯及道路监控工程；2、常州市南大街商业步行街景观亮化工程；3、常州市红梅公园照明改造工程；4、金坛市汇贤南路道路照明工程；,5、常州市武进大桥景观亮化工程；6、大丰市通港大道道路照明工程7、.,企 业概况,旅客站建筑照明的照度标准值,建筑照明设计标准 GB50034-2004,车道照明,收费站车道为双向28车道，每条车道均以四盏高压钠灯工矿灯为其提供照明，单向共计56盏，由于长期维护，部分已换成节能荧光灯，致使照度大大降低，本案计划以高亮度LED工矿灯予以替换，使之达到节能环保、提高照度的目的。,原始灯具：250W高压钠灯,LED灯具：80W工矿灯,灯具数据对比,原始灯具：250W高压钠灯地面照度（0m):70-163lx总功率:4kW功率密度:3.527 W/m,LED灯具：80W工矿灯 地面照度（0m):112-167lx总功率:1.28kW功率密度:1.128 W/m,高压钠灯工矿灯,灯具数据对比,银晶LED工矿灯,收费间照明,收费间约为6，目前以两支18W 60cm日光灯为其提供照明，本案计划以两支8W高亮度LED日光灯进行替换，使收费间内部更加明亮，同时还能节约用电。,原始灯具：18W日光灯x2,LED灯具：8W日光灯x2,灯具数据对比,原始灯具：18W日光灯x2地面照度（0m):8-163lx总功率:36W功率密度:8.71 W/m,LED灯具：8W日光灯x2地面照度（0m):8-182lx总功率:16W功率密度:3.87 W/m,普通日光灯,灯具数据对比,银晶LED日光灯,高杆灯照明,原始灯具：1000W高压钠灯x6,LED灯具：200W LED灯x6,灯具数据对比,原始灯具：1000W高压钠灯灯x6地面照度（0m):8-163lx总功率:6kW功率密度:2.4W/m,LED灯具：200W高杆灯x6地面照度（0m):26-167lx总功率:1.2KW功率密度:0.5W/m,灯具数据对比,高压钠灯高杆灯,银晶LED高杆灯,灯具照度对比,根据国家二级照度标准规范中的室外作业照度标准规范要求，旅客站建筑照明的照度标准值为：100-150-200，无论是通道还是售票口都应符合此规范。,通道照明由于长期维护维修，已经部分替换为60W节能荧光灯，最低照度区域的照度值仅为60lx，250W钠灯区域的最高照度值为160lx。,替换节能高亮度LED灯具后最高照度值也将超过160lx，而灯与灯过渡的较暗区域的照度值也将超过110lx。完全符合技术要求。,车道照明：节省功率每盏灯170W,共节省功率数170X56（共灯数）X10（每天使用时间）X365(天数)=34748KW的电量收费间照明：节省功率每盏灯20W,共节省功率数20X14（共灯数）X10（每天使用时间）X365(天数)=1022KW的电量高杆灯照明：节省功率每盏灯1800W,共节省功率数4800X2（共灯数）X10（每天使用时间）X365(天数)=35040KW的电量总共节约电量：70810KW,灯具用电量对比,年总节省电费：70810元,灯寿命长 3-4倍,灯具对比总结：节电，寿命长,经济效益好,
