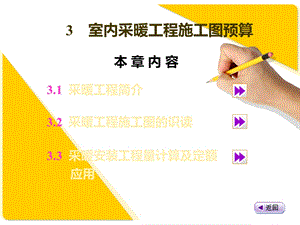

3室内采暖工程施工图预算,本 章 内 容,3.1 采暖工程简介3.2 采暖工程施工图的识读3.3 采暖安装工程量计算及定额应用,3.1 采暖工程简介,采暖工程的任务就是将热源（锅炉房）所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。采暖工程根据载热体的不同一般分为两大类。1.热水采暖系统 它是以水为“热媒”的采暖系统。热水采暖的特点是节省燃料，效果良好，温度变化小，热惰性大。它通常适用于一般民用建筑。,3.1.1 采暖系统的分类,根据热水采暖系统的供水温度的不同可分为两种，即一般热水采暖系统（供水温度为95，回水温度为70）和高温热水采暖系统（供水温度为96130，回水温度为70）。按热水采暖系统的循环动力不同，可分为自然循环热水采暖系统（靠供、回水在不同温度下的重度差形成压力进行循环）和机械循环热水采暖系统（靠水泵将机械能转化为液体的动能和压能）。,2.蒸汽采暖系统 它是以水蒸气为“热媒”的采暖系统。它的特点是温度变化大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中而短暂采暖的公共建筑。根据蒸汽采暖系统的使用压力不同，可分为低压蒸汽采暖（蒸汽工作压力0.07MPa）和高压蒸汽采暖（蒸汽工作压力0.07MPa）两种。,按凝结水的回水方式不同，可分为重力回水式蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机械回水式蒸汽采暖系统（凝结水靠重力先流到锅炉房的凝结水箱，然后再用泵抽送到锅炉内）。,如图3.1所示，热水采暖系统一般由以下三部分组成：(1)热源 热源是指能够提供热量的设备，常见的热源有热水锅炉、蒸汽锅炉、工业余热等。锅炉一般由锅炉本体及附属设备组成。,3.1.2 热水采暖系统简介,3.1.2.1 热水采暖系统的组成,锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的设备。常见的设备有立式锅炉、快装锅炉、火管锅炉等。软化水设备是将普通水经处理变为软水的设备。烟气净化设备是将燃烧过程中产生的烟尘经处理后达到排放标准的设备。除灰（渣）、上煤设备、风机、热交换器和装料等设备。,(2)室外热力管网 它一般是指由锅炉房外墙皮1.5m以外至各采暖点之间（入口装置以外）的管道。(3)室内采暖系统 它一般是指由入口装置以内的管道、散热器、排气装置等设施所组成的供热系统。,图3.1 热水采暖系统组成示意图,指室内采暖系统输送热媒的干管、立管的设计布置形式。在采暖工程中，管道的布置形式较多，常用的有以下几种：(1)双管上行下给式 这种布置方式又称为上分式供热系统。供热干管是由室外直接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别送给以下各层的散热器。回水干管敷设在建筑物的底层，如图3.2所示。,3.1.2.2 室内采暖系统的形式,(2)单管上行下给式 单管上行下给系统是连接散热器的立管只有一根，供热干管和回水干管同双管的敷设方式一样。这种方式能够保证进入各层散热器的热媒流量相同，不会出现垂直失调现象。(3)下行上给式 这种布置方式又称为下分式供热系统，如图3.3所示。供热干管是由室外直接引入建筑物室内底层，再通过立管送到以上各层散热器。它一般适用于建筑物顶层不宜布置管道的情况。,（4）水平串联式 水平串联式采暖系统（如图3.4所示）的特点是构造简单、节省管材、减少穿越楼板。但每一串联环路连接的散热器组数不宜太多。,图3.2 双管上行下给式采暖系统,图3.3 下行上给式采暖系统,图3.4 水平串联式采暖系统,室内采暖管道除有特殊的要求外，一般均采用明装敷设。常用的管材为焊接钢管。供水立管与散热器支管的连接，当直径32mm时采用活接头、弯头、三通等管件丝扣连接，当管道直径40mm时可采用焊接连接。焊接安装钢管管件一般在施工现场用煨弯、挖眼接管等方法制作。立管与支管在同一平面交叉，立管应煨制成“元宝弯”的形式绕开，如图3.5（a）所示。水平管与散热器连接，因不在同一条直线上，需要煨制“来回弯（灯叉弯）”进行连接，如图3.5（b）所示。,3.1.2.3 采暖管道的敷设,（a）元宝弯；(b)来回弯,图3.5 煨弯形式示意图,散热器的功能是将热介质所携带的热能散发到建筑物的室内空间。工程中散热器的型号、每组的片数都是由设计确定的。散热器的安装包括散热器的现场组对、活接头的连接以及与其配置的阀门、放风门的连接。散热器一般设置于建筑物室内窗台下。,3.1.2.4 散热器,一般在供热管路的室内干管末端设置集气罐、排气阀，用以收集和排除系统中的空气。集气罐一般采用DN100250mm的钢管焊接而成，有立式和卧式两种。自动排气阀常用的规格有DN15、DN20、DN25等，与末端管道的直径相同。,3.1.2.5 集气罐、自动排气阀,室外采暖管道进入室内采暖系统需设置引入装置（采暖系统入口装置），用来控制（接通或切断）热媒，以及减压、观察热媒的参数。如图3.6所示，引入装置通常由温度计、压力表、过滤器、平衡阀、泄水阀等组成。,3.1.2.6 引入装置,图3.6 采暖系统引入装置示意图,采暖工程中的管材基本与给排水工程所用的管材相似，详见表2.1（详见29）。,3.1.3 采暖系统常用的材料,3.1.3.1 管材,1.铸铁散热器 如图3.7所示，铸铁散热器有柱型、翼型和柱翼型等。柱型散热器有M132型、M813型、76型和四柱、五柱型等。翼型散热器有长翼型、圆翼型等。（1）各类铸铁散热器的技术参数详见表3.1。（2）柱翼型定向对流铸铁散热器简介 柱翼型定向对流铸铁散热器的特点：它是朝前散热，适应了装潢的要求。比无定向散热器热量利用率高30%。,3.1.3.2 散热器,柱翼型定向对流铸铁散热器的安装工艺：采用DN40铸铁散热器通用的对丝、丝堵、补心连接，前后位置不能互换。柱翼型定向对流铸铁散热器的上、下水口不在同一垂直面上，施工时应先用标准乙字弯管与散热器连接好，再将上下口中心调整在同一垂直面上，然后按施工规范要求与进出水管相连接。散热器安装固定，以散热器上下口中心同面距墙50mm为基准，允许散热器背面顶翼距墙020mm。灰铸铁柱翼型散热器主要技术参数详见表3.2。,2.钢制散热器 除铸铁散热器外，还有钢制散热器。如图3.8所示，钢制散热器品种较多，一般有光排管式、闭式、板式、壁板式、柱式等。（1）钢制柱式散热器 钢制柱式散热器如图3.9所示，型号表示方法详见图3.10，技术性能详见表3.3。（2）钢制闭式散热器 闭式对流散热器型号表示方法如图3.11所示。,（3）钢制板式散热器 钢制板式散热器型号表示方法如图3.12所示。（4）扁管式散热器 钢制扁管散热器型号表示方法如图3.13所示。,图3.7 铸铁散热器,图3.8 钢制散热器,（a）闭式钢串片散热器；（b）钢串片式散热器；（c）钢制板式散热器；（d）扁管单板式散热器,图3.9 钢制柱式散热器,图3.10 钢制柱式散热器型号表示方法,图3.11 闭式对流散热器型号表示方法,图3.12 钢制板式散热器型号表示方法,图3.13 钢制扁管散热器型号表示方法,集气罐（缸）一般用直径100250mm的钢管制成，分立式和卧式两种。在上供式系统中需在其顶部的干管末端设置集气罐，用以聚集和排除系统中的空气。集气罐的规格尺寸详见表3.4（详见85)。,3.1.3.3 集气罐,3.2 采暖工程施工图的识读,采暖系统施工图图例详见表3.5（详见85)。,3.2.1 室内采暖系统施工图图例,室内采暖系统施工图由施工说明、施工平面图、采暖系统图和采暖施工详图及大样图组成。详参给排水施工图说明。,3.2.2 室内采暖系统施工图的组成,（1）先看施工说明 从文字说明中可以了解以下几方面的内容：散热器的型号；管道的材料及管道的连接方式；管道、支架、设备的刷油和保温做法；施工图中使用的标准图和通用图。,3.2.3 室内采暖系统施工图的识读,（2）再看室内采暖施工平面图 采暖平面图是室内采暖系统工程的最基本和最重要的图，它主要表明采暖管道和散热器等的平面布置和平面位置。要注意以下几点：散热器的位置和片数；供、回水干管的布置方式及干管上的阀门、固定支架、伸缩器的平面位置；膨胀水箱、集气罐等设施的位置；管子在哪些地方走地沟。,采暖系统图主要表示采暖系统管道在空间的走向，识读采暖管道系统图时，要注意以下几点：弄清采暖管道的来龙去脉，包括管道的空间走向和空间位置，管道直径及管道变径点的位置；管道上阀门的位置、规格；散热器与管道的连接方式；和平面图对照，看哪些管道是明装，哪些管道是暗装。,（3）最后看采暖施工图详图及大样图 在采暖平面图和系统图中表示不清楚又无法用文字说明的地方，一般可用详图表示。采暖系统施工图的详图有：地沟内支架的安装大样图；地沟入口处详图，即热力入口详图；膨胀水箱间安装详图等。,
